Оператор может выбрать один из трех вариантов:
•

Показывать все трассы.

•

Показывать десять последних.

•

Показывать только последнюю.

По умолчанию программа показывает все трассы. Однако в некоторых случаях ранее

проведенные трассы могут мешать проведению новых измерительных трасс.  В  этом  случае
можно  ограничить  число  визуализируемых  трасс,  чтобы  цветная  маркировка  не  закрывала
исходное изображение.

Выбранный вариант показа трасс отмечен символом «галочка» (√).

2.2 Определение характеристик изображения



Процесс автоматизированного определения и представления характеристик изображения со-

стоит из следующих операций:

•

визуальная оценка оператором изображения и выбор наименьших по размеру объ-

ектов для измерения;

•

маркировка измерительных трасс;

•

выполнение  измерений  по  графику  частотно-тоновой  характеристики  (ЧТХ)  или  по

денситометрическому профилю (ДП) трассы;

•

оценка выполненных измерений и браковка грубых измерений;

•

вывод и архивация результатов.



Измерения могут быть проведены одним из методов или их комбинацией в одном се-

ансе измерений. Несмотря на то, что метод ЧТХ требует несколько больших временных за-
трат на измерение, чем метод ДП, он является более предпочтительным по сравнению с ме-
тодом ДП, так как даёт более точные результаты.



2 . 2 . 1   О п р е д е л е н и е   х а р а к т е р и с т и к
и з о б р а ж е н и я   п о   м е т о д у   Ч Т Х



Операция  определения  характеристик  изображения  осуществляется  после  запуска

программы  «Анализ-2002»  и  загрузки  анализируемого  изображения  согласно  п.п. 2.1.1 и
2.1.2 настоящего Руководства.

Для  запуска  режима  измерения  характеристик  изображения  по  методу  ЧТХ  необхо-

димо выбрать пункт меню «Оценка | Измерение разрешающей способности» или нажать



на пиктограмму             (см. рис. 17).

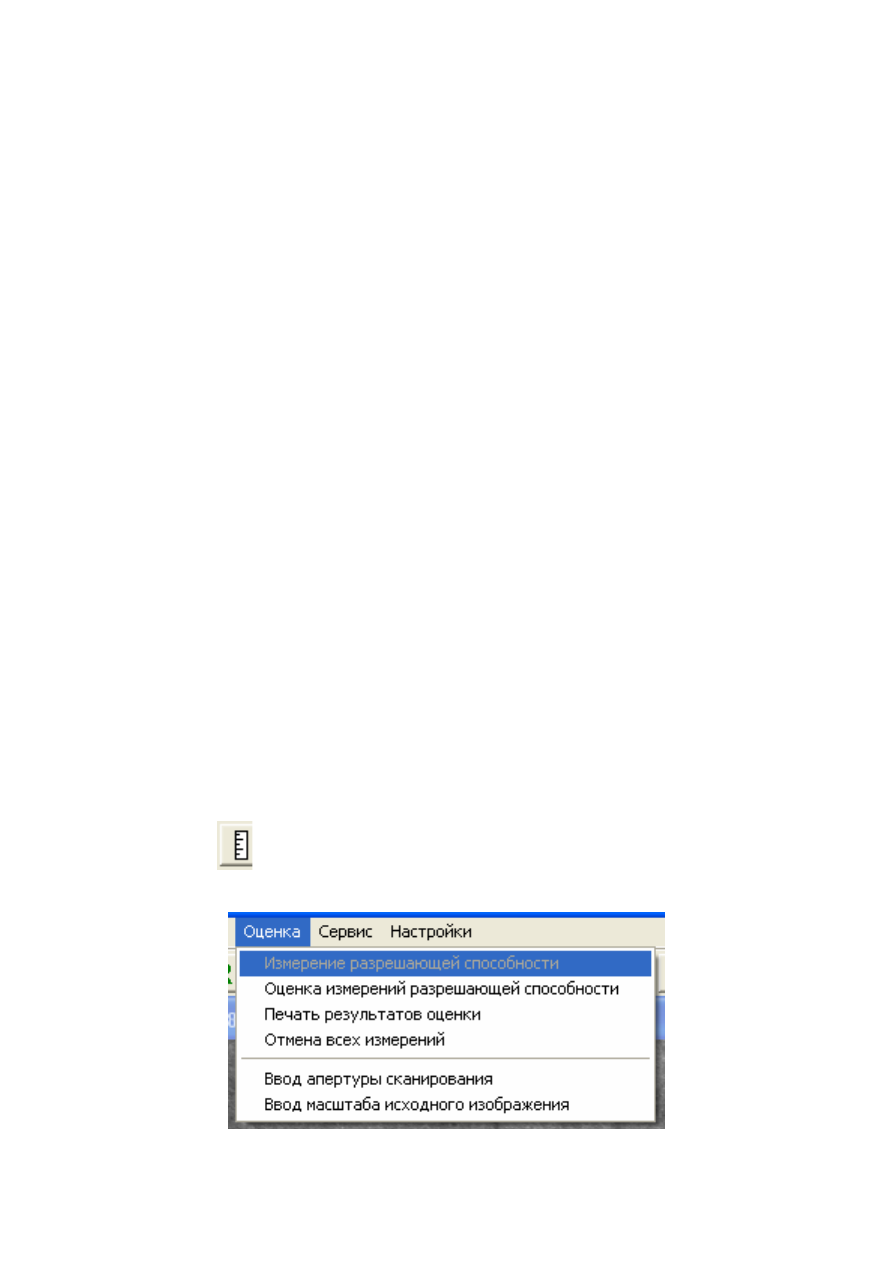

Рис. 17. Выбор пункта меню «Оценка | Измерение разрешающей способности».







22

В ответ программа выведет на экран окно выбора объектов измерений и проведения

измерительных трасс (см. рис. 18).

В качестве объектов для проведения измерений следует выбирать на изображении наибо-

лее тонкие протяжённые объекты, компактные объекты или объекты со скачкообразным измене-
нием яркости. Такими объектами, как правило, являются объекты искусственного происхождения.

Выбираемые  для  измерения  объекты  должны  располагаться  по  возможности  равно-

мерно по всему полю изображения. Количество объектов измерения должно быть не менее
20. Схема проведения измерений по каждому объекту приводится ниже.

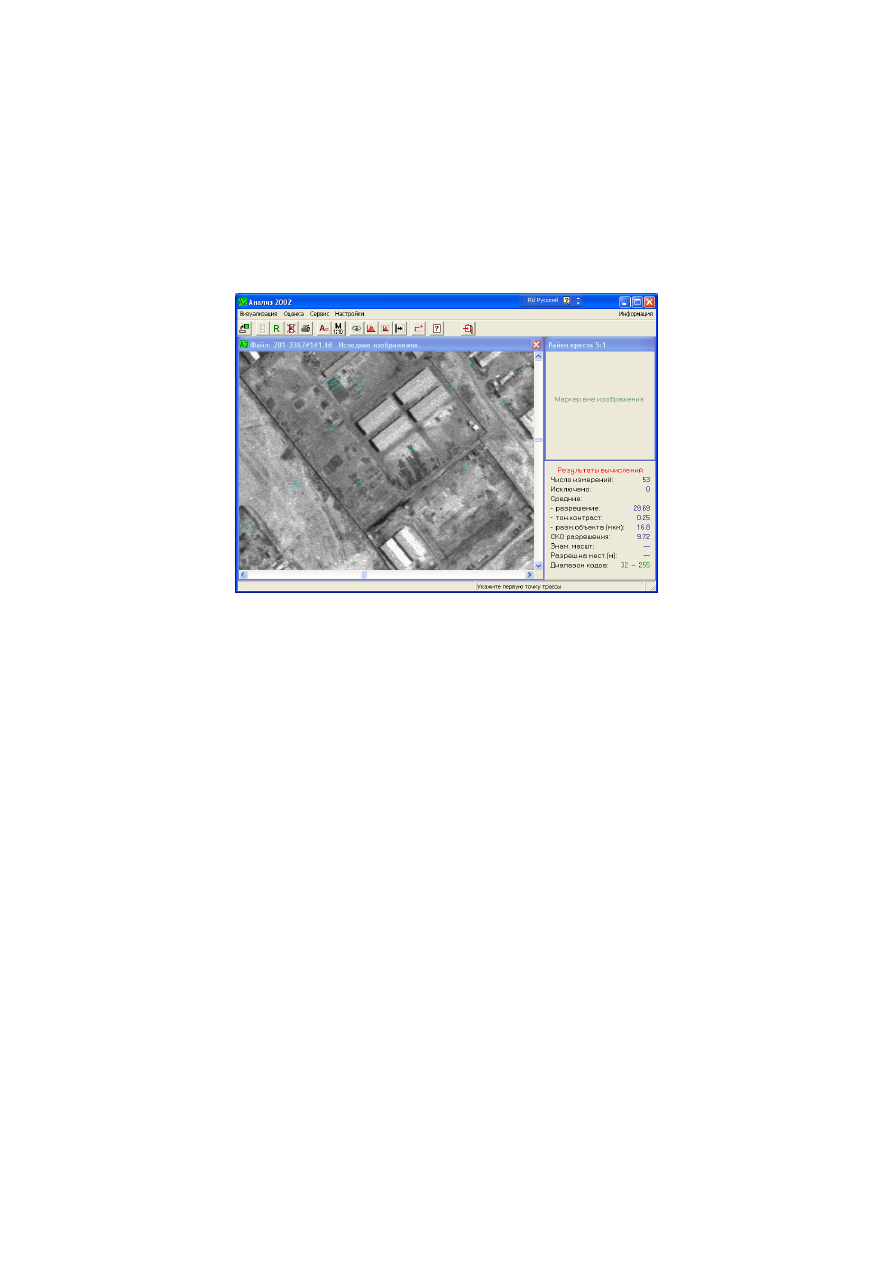

Рис.18. Окно выбора объектов и измерительных трасс



Процесс  измерения  начинается  с  проведения  измерительной  трассы.  Измерительная

трасса  проводится  маркером  с  помощью  мыши  или  клавиатуры.  Начальная  точка  трассы
выбирается  вблизи  выбранного  объекта  на  расстоянии,  составляющем  примерно 1 ÷ 3
ширины  объекта,  и  фиксируется  нажатием  левой  кнопки  мыши  или  клавиши  «Пробел».
Трасса  проводится  путём  перемещения  маркера  по  возможности  перпендикулярно  к  длине
объекта.  Для  визуального  контроля  прохождения  трассы  за  перемещающимся  маркером
постоянно  рисуется  линия,  соединяющая  текущую  позицию  маркера  с  начальной  точкой
трассы.  Положение  трассы  хорошо  видно  в  окне  увеличенного  изображения.  В  случае
периодической  структуры  измерительная  трасса  проводится  непрерывно  через  несколько
элементов. Пример выбора объектов и измерительных трасс дан на рисунке 18.

Конечная точка трассы располагается аналогично начальной по другую сторону объекта и

фиксируется нажатием левой клавиши мыши или клавиши «Пробел». При этом на экране дисплея
появляется окно с графиком ЧТХ в оптимальном масштабе по осям координат (см. рис. 19).



















23

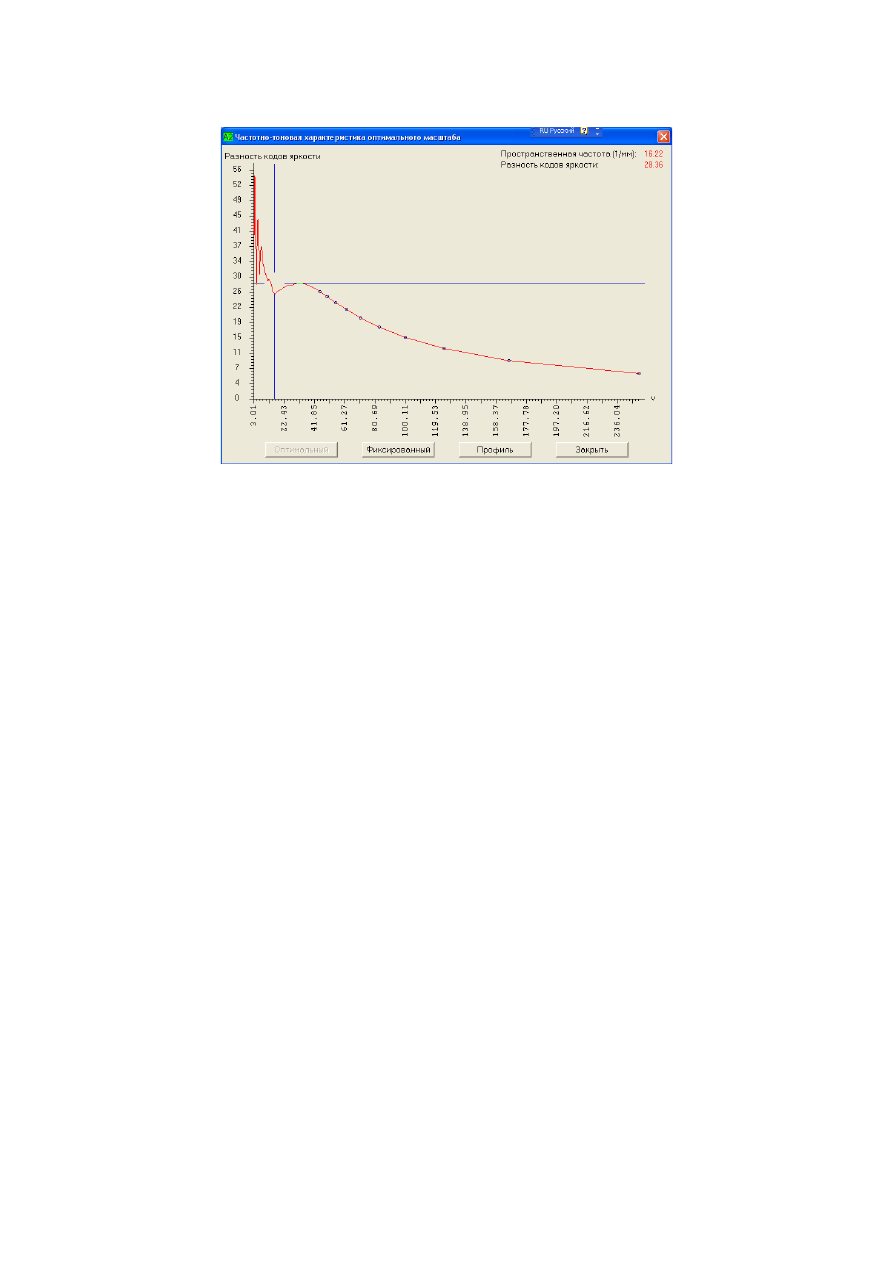

Рис. 19. Окно измерений по графику ЧТХ в режиме

«Оптимальный»




Для измерения разрешающей способности и тонового контраста по методу ЧТХ сле-

дует установить измерительный крест так, чтобы горизонтальная линия креста касалась вер-
шины  первого  справа  максимума,  а  вертикальная  линия  проходила  через  первый  минимум
слева от первого максимума как это показано на рисунке 19. Установка креста в нужное по-
ложение  производится  путём  перемещения  мыши  или  при  помощи  стрелок  клавиатуры.  В
правом верхнем углу окна измерений указывается пространственная частота и разность ко-
дов яркости для текущего измерения.



После установки креста нажать левую кнопку мыши или клавишу «Еntег» для зане-

сения результата в таблицу измерений (см. п. 2.2.3. настоящего Руководства).

Измерение  не  следует  производить,  если  график  ЧТХ  не  имеет  чётко  выраженного

минимума  (см.  рис. 20). В  этом  случае  следует  навести  указатель  мыши  на  кнопку  «За-
крыть» в окне измерений по графику ЧТХ и нажать левую кнопку мыши или нажать клави-
шу «Еsс» клавиатуры.























24

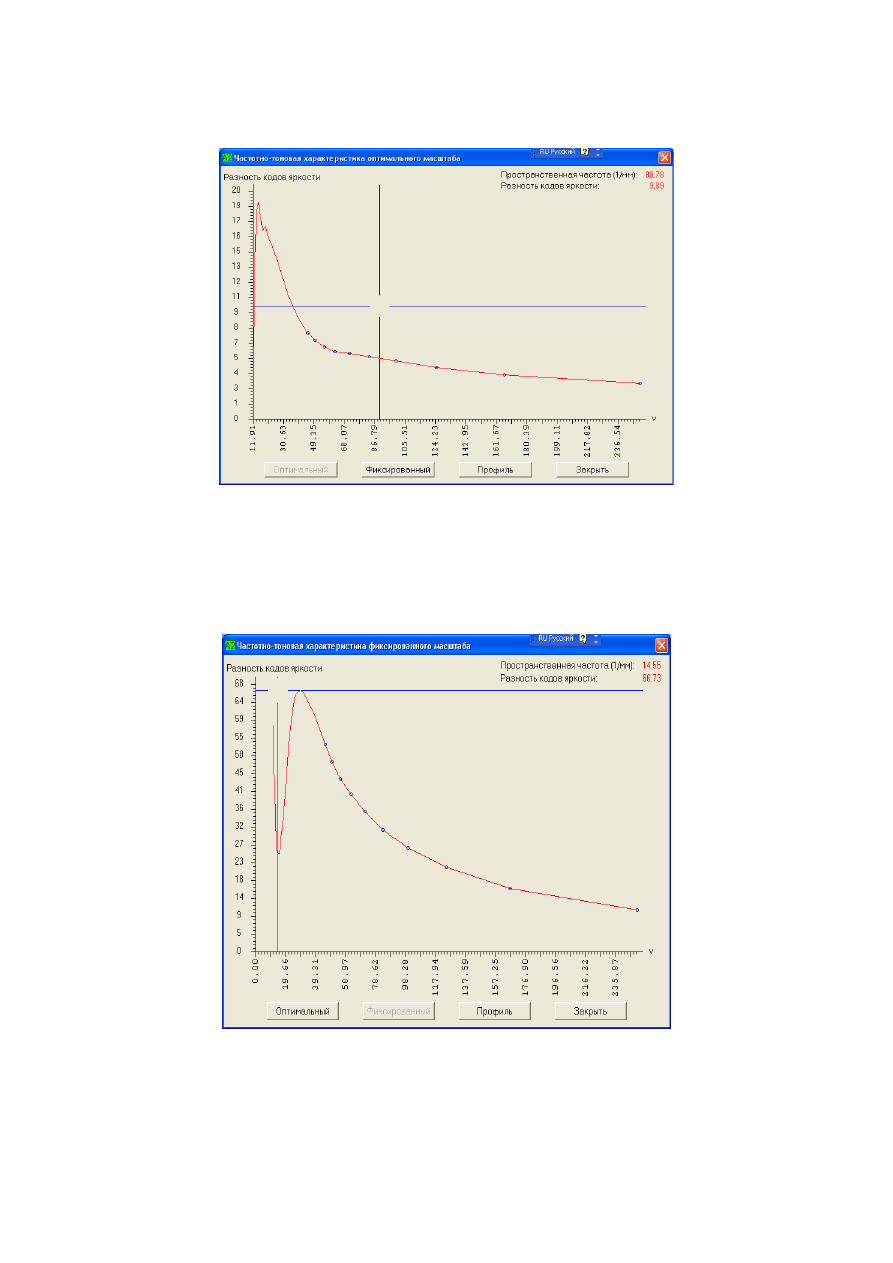

Рис. 20. Окно с примером неприемлемого графика ЧТХ



В окне измерений график ЧТХ может быть представлен также в фиксированном мас-

штабе по осям координат (см. рис. 21).

Этот  режим  включается  при  наведении  указателя  мыши  на  кнопку  «Фиксиро-

ванный» и нажатии левой кнопки мыши.







Рис. 21. Окно измерений по графику ЧТХ в режиме

«Фиксированный».
