ГКИНП (ОНТА)–12–274-03. Оценка исходных материалов аэрокосмических съемок и производной продукции в цифровой форме - часть 4





13

включенном  режиме  измерения  разрешающей  способности,  визуального  контроля  равно-
мерности расположения трасс сканирования по полю изображения.


Для вывода обзорного изображения необходимо выбрать пункт меню
«Сервис | Обзорное изображение» или  нажать  пиктограмму

.









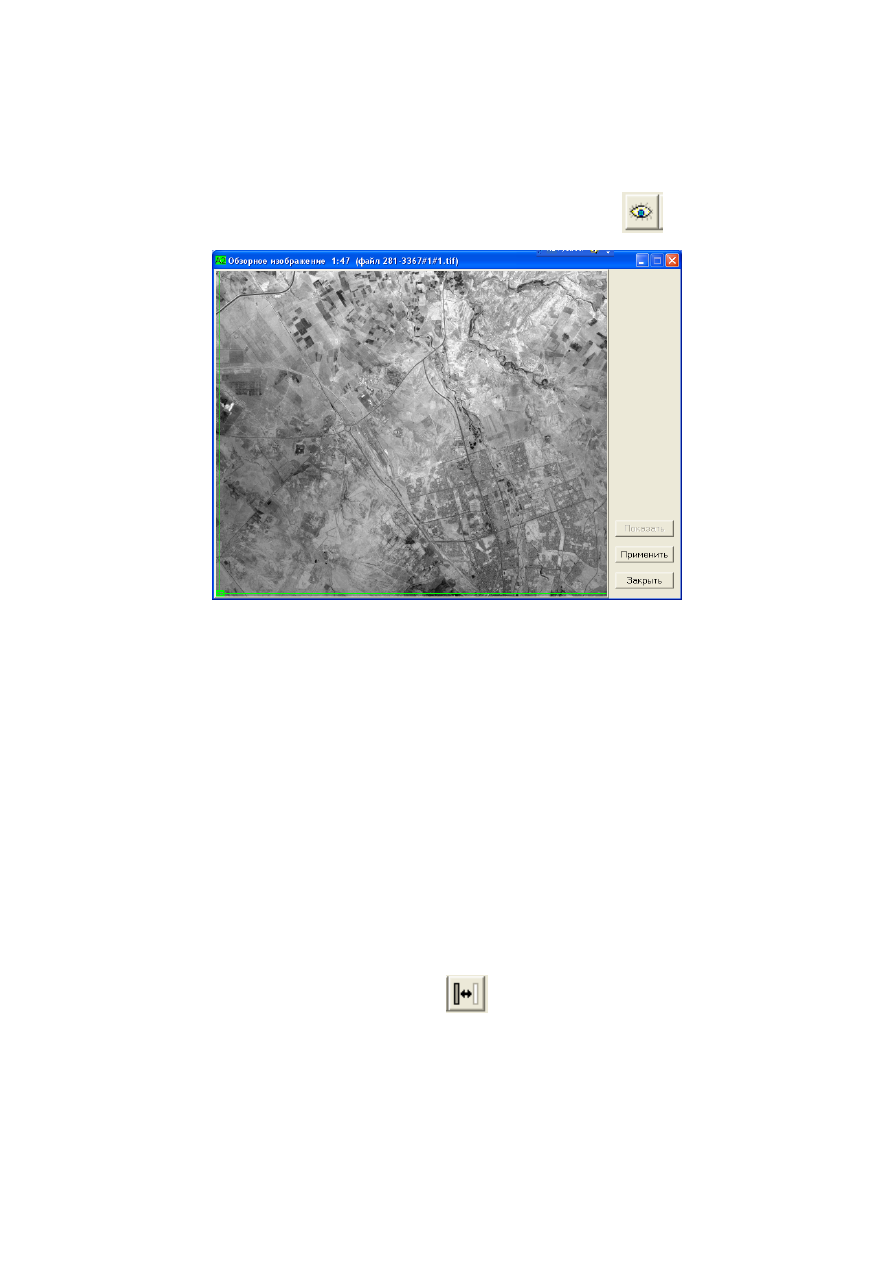

Рис. 7. Окно обзорного изображения



На  обзорном  изображении  показывается  положение  фрагмента  изображения,  который

визуализируется в главном окне программы. Для выбора другого фрагмента достаточно подвес-
ти курсор мыши в виде лупы к требуемому участку изображения, нажать левую кнопку мыши и
кнопку «Применить» (или дважды щелкнуть левой кнопкой мыши).

При включенном режиме измерения разрешающей способности на обзорном изображе-

нии  показываются  все  проведенные  трассы  сканирования.  При  необходимости  можно  убрать
визуализацию трасс, отжав кнопку «Показать», включенную по умолчанию. При выключенном
режиме измерения эта кнопка неактивна, как показано на рисунке 7.

Для возврата к главному окну программы без смены визуализированного фрагмента

необходимо нажать кнопку «Закрыть».



2 . 1 . 6 .   И н в е р т и р о в а н и е     и з о б р а ж е н и я



Этот  режим  используется  для  инвертирования  визуализированного  изображения

(смены негативного изображения на позитивное и наоборот). Файл оцениваемого изображе-
ния при этом не изменяется.

Для включения инвертирования необходимо выбрать пункт меню «Сервис | Инвертиро-

вание изображения» или нажать пиктограмму   .
















14

2 . 1 . 7 .   Н а с т р о й к а     г и с т о г р а м м ы



Настройка гистограммы используется для улучшения визуального качества изображения

на экране с целью выявления оператором участков с наиболее мелкими объектами.

В  программе  предусмотрено  три  варианта  построения  гистограммы,  отличающиеся

площадью  изображения,  по  которой  выполняются  вычисления  и  соответственно  есть  три
пункта  меню  (в  скобках  указаны  альтернативные  способы  выполнения  настройки  гисто-
грамм с помощью пиктограмм или горячих клавиш):



•  Сервис | Гистограмма всего изображения», пиктограмма           ;




•  «

Сервис | Гистограмма оконного фрагмента» пиктограмма                или кла-

виша F11;





•  « «Сервис | Гистограмма района креста (100*100)» или клавиша F12.



Эти пункты меню используются для построения и отображения гистограммы, а также

и для редактирования рабочего диапазона кодов яркости с целью улучшения визуального ка-
чества изображения на экране. В окне (см. рис. 8) с визуализированной гистограммой и кон-
трольным  изображением  в  районе  креста  (это  изображение  позволяет  в  реальном  режиме
времени контролировать правильность выбора рабочего интервала кодов яркостей) оператор
может выполнить следующие действия:

•  изменить границы рабочего интервала кодов яркостей с помощью полос скроллин-

га или непосредственного задания необходимых значений в специальных окнах редактирования;

•  изменить  коэффициент  кривизны  кривой  преобразования  с  помощью  полос  скрол-

линга или непосредственного задания необходимого значения в специальном окне редактирования;

•  нажать кнопку «Оптимальный» для автоматического задания рабочего интер-

вала кодов яркостей;

•  нажать кнопку «Исходный» для возврата к исходному рабочему интервалу ко-

дов яркостей;

•  нажать  кнопку  «Применить»  для  перехода  к  визуализированному  изображе-

нию с учетом измененного рабочего интервала кодов яркостей;

•  нажать кнопку «Закрыть» или клавишу «Еsс» для перехода к визуализирован-

ному изображению с прежним рабочим интервалом кодов яркостей.



Для того чтобы фрагмент изображения, выводимый в окне гистограммы, соответство-

вал  участку,  выбранному  оператором,  необходимо  установить  крест  в  выбранную  точку  и
запустить функцию построения гистограмм, используя горячие клавиши F11 или F12.

Наиболее детальное изображение в локальной области позволяет создать гистограмма рай-

она креста, однако при этом изображение в остальных частях окна может быть сильно искажено.



















15








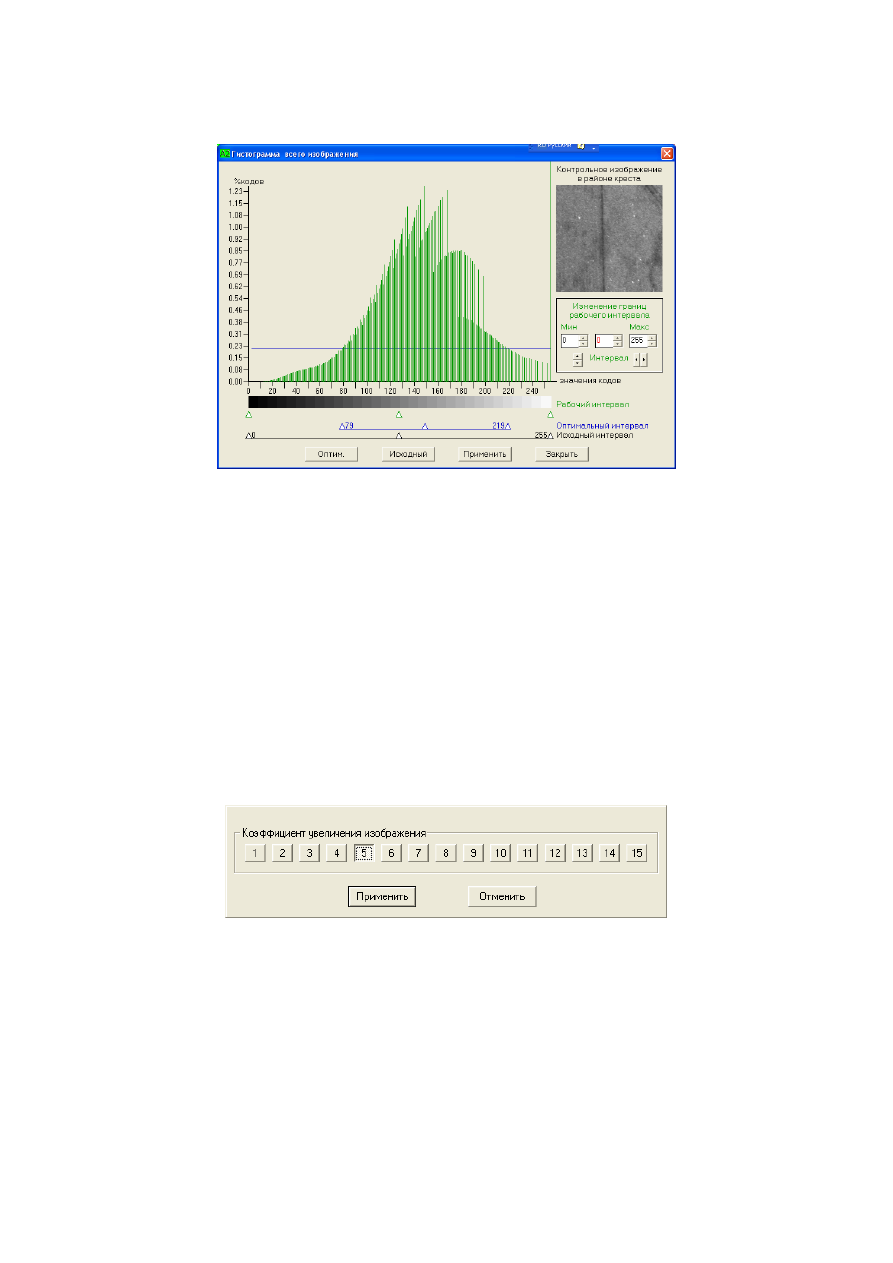

Рис.8 Окно настройки гистограммы



Все  перечисленные  гистограммные  преобразования  предназначены  для  настройки

выводимого на экран изображения и не изменяют исходный файл цифрового изображения.





2 . 1 . 8 .   И з м е н е н и е     у в е л и ч е н и я   и з о б р а ж е н и я



Этот режим позволяет выбрать необходимое значение коэффициента увеличения (от 1 до

15), с которым фрагмент изображения в районе измерительной марки будет отображаться в спе-
циальном  окне («лупе»).  Текущее  значение  коэффициента  увеличения  выводится  в  заголовке
окна «лупы». По умолчанию установлен коэффициент равный 5. Для изменения увеличения не-
обходимо выполнить пункт меню «Настройки | Изменение увеличения». Программа выводит
окно настройки, показанное на рисунке 9. Оператор должен нажать кнопку с новым значением
коэффициента увеличения и затем кнопку «Применить». При отказе от ввода нового значения
кнопку «Отменить» нужно нажать прежде, чем будет нажата кнопка «Применить».







Рис.9. Окно выбора коэффициента увеличения



2 . 1 . 9 .   И з м е н е н и е     ц в е т а     и з м е р и т е л ь н о й   м а р к и



Выбор  этого  пункта  меню  позволяет  оператору  изменить  цвет  измерительной  марки

(креста). Потребность изменить цвет может возникнуть, когда изображение измерительной мар-
ки плохо различается на фоне изображения. Например, на темном фоне лучше различается мар-
ка светлых цветов и наоборот. По умолчанию измерительная марка выводится красным цветом.

Для  изменения  цвета  необходимо  выполнить  пункт  меню  «Настройки | Изменение

цвета | измерительной марки (креста)».





16

Программа выводит окно настройки, показанное на рисунке 10. Оператор должен на-

жать одну из кнопок цвета и затем кнопку «Применить». При отказе от изменения необхо-
димо нажать кнопку «Закрыть» до нажатия кнопки «Применить».

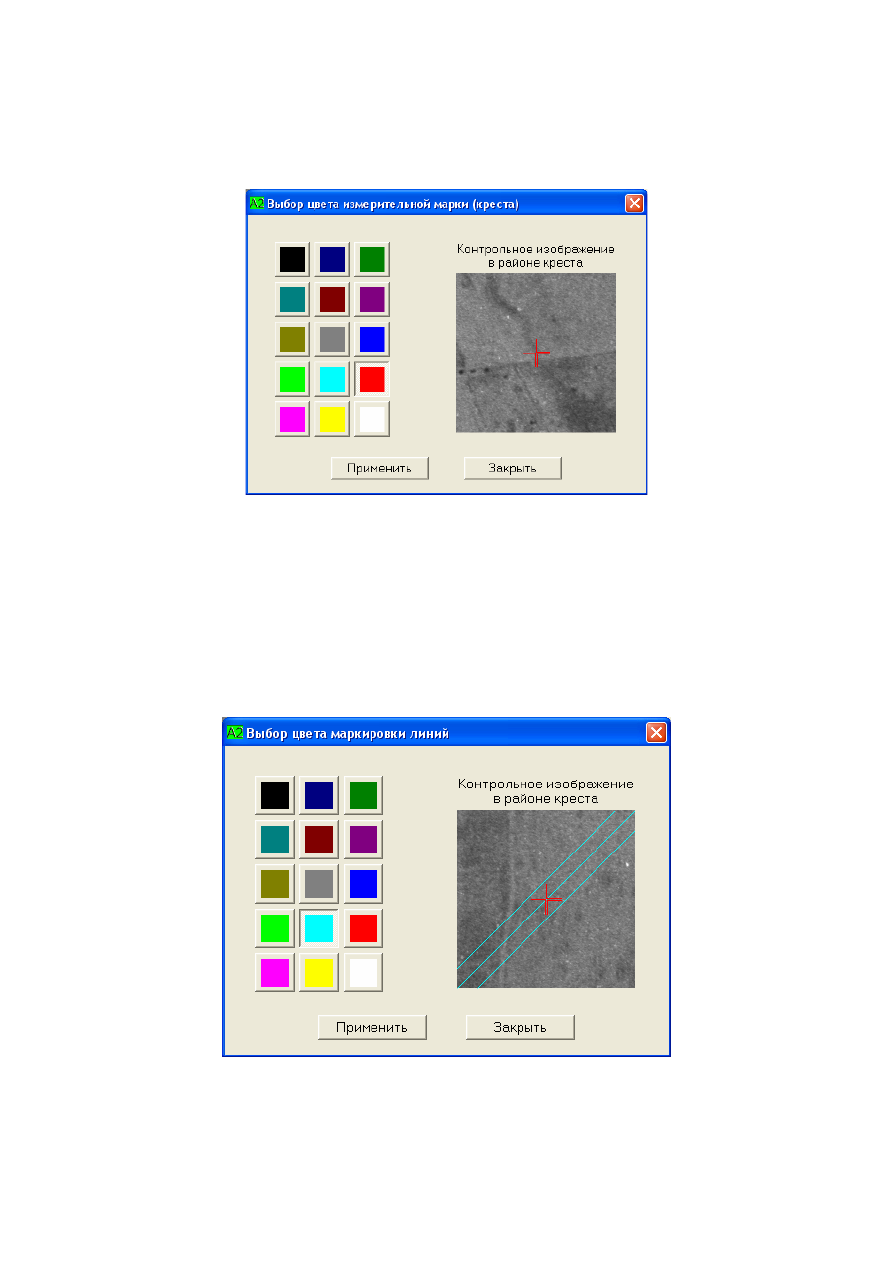

Рис. 10. Окно настройки цвета маркера (креста)



2.1.10. Изменение  цвета  измерительных  трасс



Выбор этого пункта меню позволяет оператору изменить цвет измерительных трасс.

По умолчанию трассы имеют голубой цвет. Для изменения цвета измерительных трасс необ-
ходимо выполнить пункт меню «Настройки | Изменение цвета | маркировки трасс». Опе-
ратор должен на- жать кнопку нового цвета и затем кнопку «Применить». При отказе от из-
менения необходимо нажать кнопку «Закрыть» до нажатия кнопки «Применить». Окно из-
менения цвета трасс представлено на рисунке 11.







Рис. 11. Окно настройки цвета измерительных трасс
