ГКИНП (ОНТА)–12–274-03. Оценка исходных материалов аэрокосмических съемок и производной продукции в цифровой форме - часть 3

1 2

Выполнение измерений разрешающей
способности изображения

Оценка

Измерение раз-
решающей спо-

собности

11.1

Выбор объекта на изображении и марки-
ровка трассы сканирования

Выполняется с помощью мыши

11.2

Выполнение измерений по ЧТХ или по
денситометрическому профилю

Выполняется с помощью мыши

Просмотр таблицы выполненных изме-
рений разрешающей способности

Оценка

Оценка изме-

рений разре-

шающей спо-

собности

Вывод результатов на печать

Оценка

Печать резуль-

татов оценки

Очистка таблицы измерений и
измерительных трасс

Оценка

Отмена всех

измерений

Установка маркера на начало последней
трассы

Сервис

Позициониро-

вание на начало

последней

трассы

Изменение увеличения оконной лупы

Настройки

Изменение уве-

личения

Изменение цвета измерительной марки
(креста)

Настройки

Изменение цве-

та / Измери-

тельной марки

(креста)

Изменение цвета маркировки трасс

Настройки

Изменение цве-

та / Маркировки

трасс

Настройка оптимальной яркости и кон-
трастности дисплея

Настройки

Настройка дис-

плея

Настройка списка типов камер

Настройки

Список типов

камер

- -

Настройка списка типов изображений

Настройки

Список типов
изображений

- -

Выбор варианта визуализации измери-
тельных трасс

Настройки

Вариант визуа-

лизации трасс /

Показывать все

трассы

Вариант визуа-

лизации трасс /

Показывать

десять послед-

них

Вариант визуа-

лизации трасс /

Показывать

только послед-

нюю

В описании выполнения операций под словами «нажать пиктограмму» понимается

следующее: «установить указатель мыши на пиктограмму и нажать левую кнопку мыши».
Под словами «выбрать пункт меню» подразумевается: «установить указатель мыши на пункт
меню и нажать левую кнопку мыши, затем, в случае необходимости, установить указатель
мыши на соответствующий пункт спускающегося меню и нажать левую кнопку мыши».

2 . 1 . 2 .

З а г р у з к а и з о б р а ж е н и я

Для загрузки изображения необходимо выбрать пункт меню

«Визуализация | Загрузка изображения» или нажать пиктограмму

В ответ программа выведет на экран окно стандартного диалога открытия файлов (см. рис. 2),

используя который необходимо указать имя файла, содержащего анализируемое изображение. Для
указания имени файла следует установить указатель мыши на имя файла и нажать левую кнопку мы-
ши.

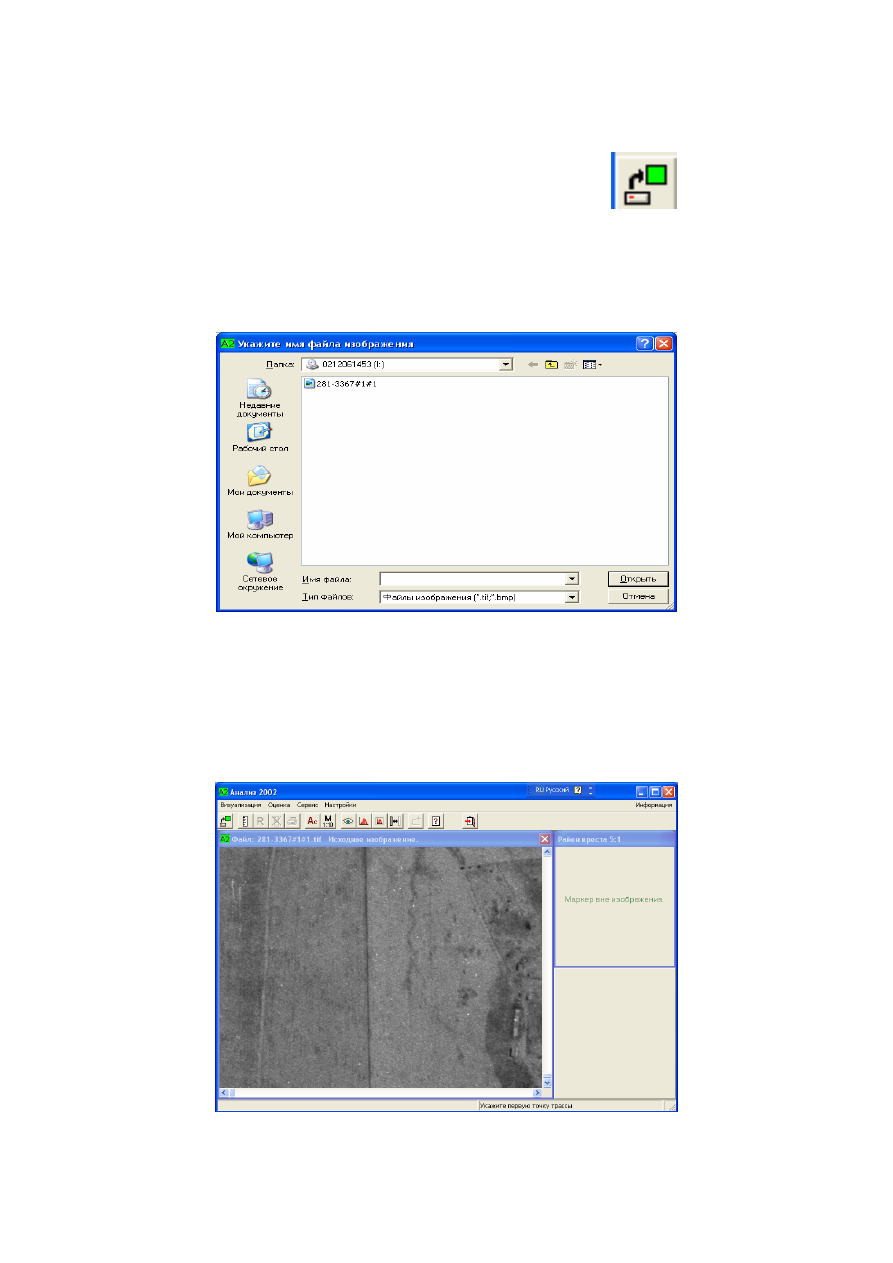

Рис. 2. Окно ввода файла изображения.

Программа загружает файл с диска и выводит на экран изображение, начиная с левого

нижнего угла (см. рис. 3).

Кроме окна основного изображения на экран выводится окно увеличенного изобра-

жения - «лупы» - справа вверху от основного изображения. Это окно используется как вспо-
могательное при проведении измерительных трасс.

Рис. 3. Главное окно программы после вывода изображения

Если в файле изображения не указана апертура сканирования, то программа сразу по-

просит ввести ее значение. Программа запоминает имена и расположение последних девяти
файлов, для которых ранее выполнялась загрузка. Список имен этих файлов добавляется в
конец пункта меню «Визуализация». Данная возможность позволяет быстро загрузить один
из файлов списка для его обработки.

2 . 1 . 3 . К о н т р о л ь и и з м е н е н и е в е л и ч и н ы а п е р т у р ы с к а н и р о в а н и я

Для контроля величины апертуры сканирования необходимо выполнить пункт меню «Ин-

формация | О цифровом изображению» или нажать пиктограмму

В ответ программа выведет на экран окно, содержащее информацию о загруженном изо-

бражении (см. рис. 4).

Если указанная апертура сканирования не соответствует реальному значению, то нужно

ввести новое правильное значение, используя пункт меню «Оценка | Ввод апертуры сканирова-
ния» или пикт

ограмму .

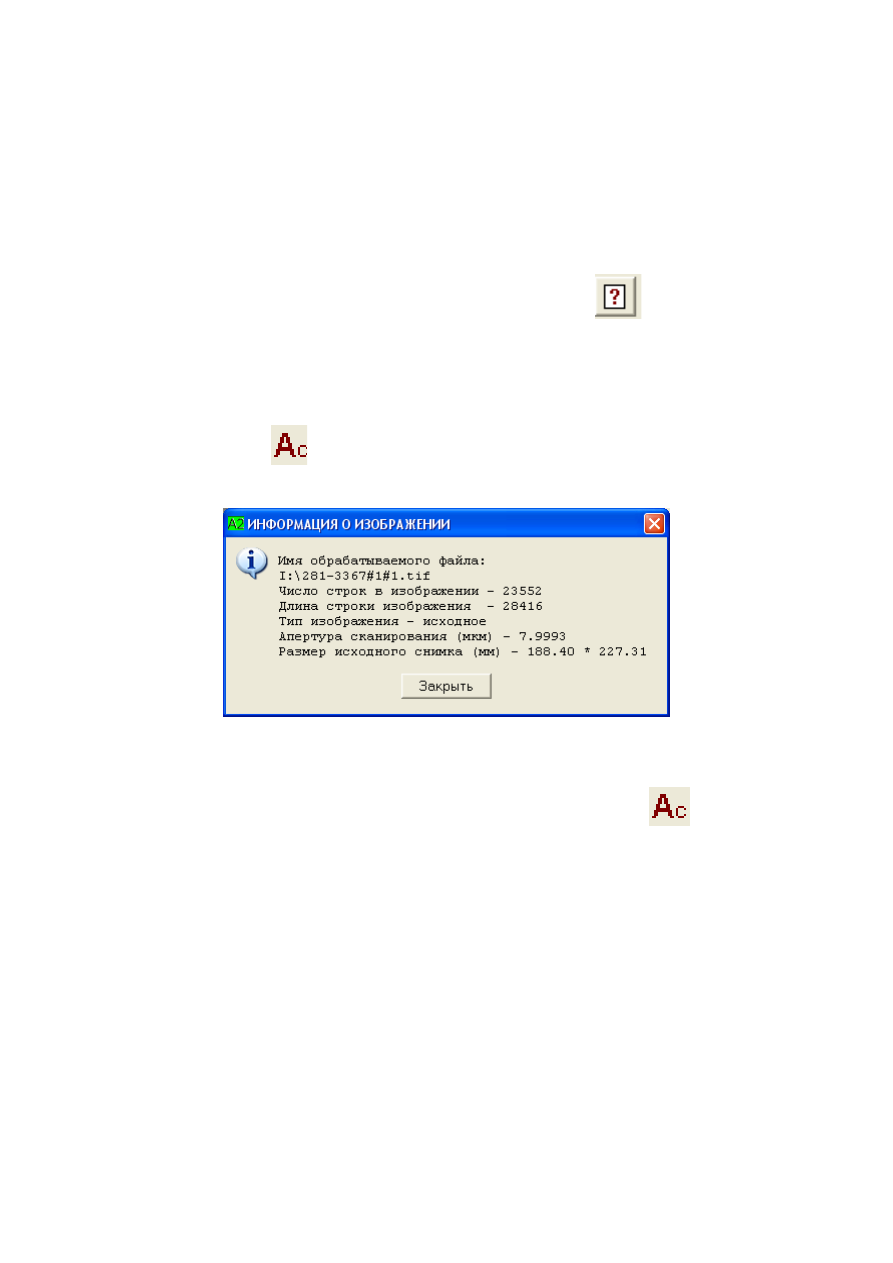

Рис.4. Окно информации о цифровом изображении

Для изменения величины апертуры сканирования необходимо выбрать пункт меню

«Оценка | Ввод апертуры сканирования» или нажать пиктограмму

Необходимость этого возникает, если величина апертуры

записанная в файле, не соответст-

вует реальному значению. Если в файле изображения апертура не указана, то программа
предлагает автоматически запустить этот режим при загрузке такого файла.

Программа выводит на экран окно диалога (см. рис. 5), в котором необходимо ввести

новое значение апертуры сканирования и нажать кнопку «Применить» или клавишу
«Enter» на клавиатуре.

При отказе от ввода нового значения нужно нажать кнопку «Закрыть» или клавишу «Еsc».

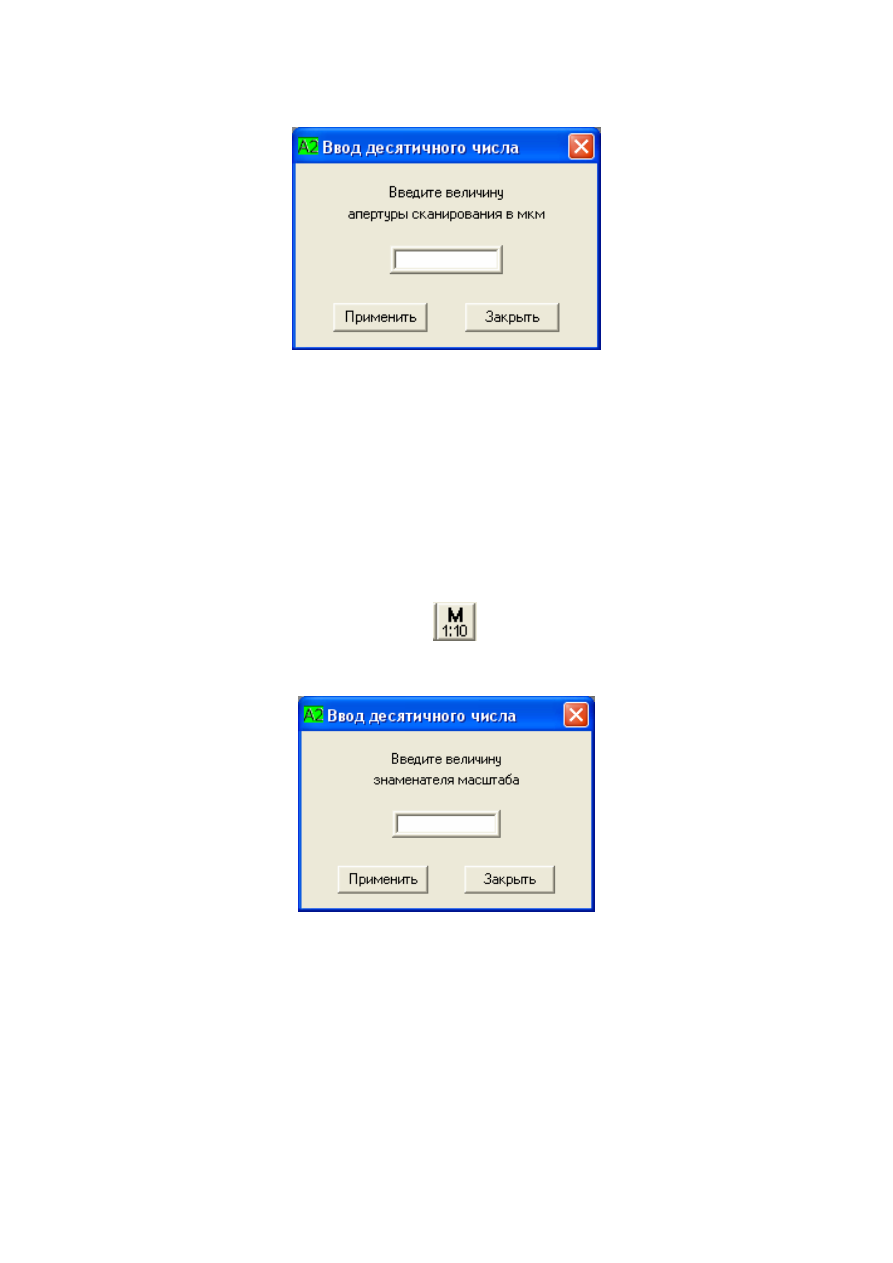

Рис.5. Окно ввода величины апертуры сканирования

После ввода нового значения апертуры сканирования программа предлагает записать

измененное значение в файл изображения. При согласии на запись, программа проверяет
наличие места в файле для хранения апертуры. Бывают случаи, когда в файле изображения
не предусмотрено место для записи апертуры. Тогда при загрузке такого изображения в
программу каждый раз придется вводить значение апертуры заново.

2 . 1 . 4 . В в о д м а с ш т а б а и с х о д н о г о и з о б р а ж е н и я

Средний масштаб исходного изображения необходим для расчета величины разрешения

на местности. Для ввода величины масштаба служит пункт меню «Оценка | Ввод масштаба

исходного изображения» или пиктограмма

Окно диалога ввода знаменателя масштаба показано на рисунке 6.

Рис. 6. Окно ввода величины знаменателя масштаба

Средний масштаб исходного цифрового снимка равен среднему масштабу оптическо-

го изображения, формируемого оптико-электронной системой съёмки, и рассчитывается с
использованием фокусного расстояния f камеры и средней высоты съёмки H ( 1 : m = f : H ).

Средний масштаб производного цифрового изображения равен среднему масштабу

аналогового изображения, по которому оно получено.

2 . 1 . 5 . С о з д а н и е о б з о р н о г о и з о б р а ж е н и я

Обзорное изображение формируется путем сжатия визуализируемого изображения

таким образом, чтобы оно полностью отображалось на экране. Обзорное изображение
(см.рис. 7) служит для быстрого выбора анализируемого фрагмента изображения и, при
