29

Имя  этого  файла  формируется  с  учётом  даты  проведения  измерений  и  имеет  вид

год_месяц_день.

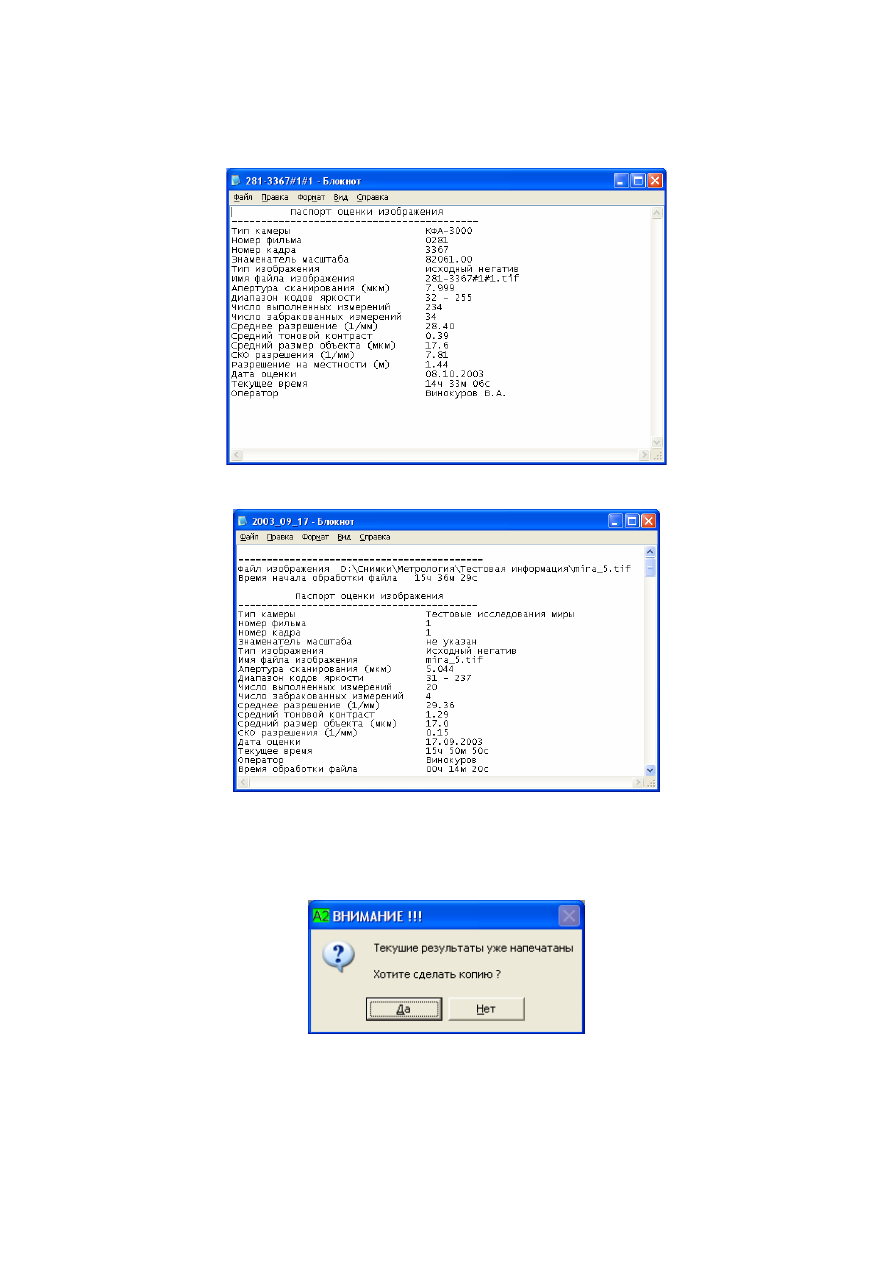

Рис. 27. Пример паспорта оценки изображения, выдаваемого потребителю







Рис.28. Пример содержимого архивного файла



Если команда «Напечатать и записать в файл» (см. рис. 26) выполняется повторно для того

же самого файла изображения, то программа выдаст запрос, показанный на рисунке 29.







Рис. 29. Окно запроса на повтор печати паспорта оценки



При выборе ответа «Да» (см. рис. 29) первый файл с паспортом оценки изображения

будет заменён на новый, а в архивный файл будет добавлен новый паспорт оценки изобра-
жения.  При  ответе  «Нет»  первый  файл  останется  без  изменения,  а  в  архивный  файл  будет
добавлен новый паспорт оценки изображения (см. рис. 28).





30

Если команда «Напечатать и записать в  файл» (см. рис. 26) выполняется повторно,

но уже для другого файла изображения, то первый файл записывается по схеме первого об-
ращения к этой команде, в то время как архивный файл не создаётся заново, а используется
уже созданный ранее, куда и добавляется паспорт оценки нового изображения.



2.2.5. Очистка  таблицы  измерений



Для очистки таблицы измерений служит пункт меню «Оценка | Отмена всех измерений»


или пиктограмма                 .


Данная  функция позволяет отказаться от всех ранее выполненных измерений и начать

процесс измерений заново.

При выполнении этой команды оператору выводится предупреждение, показанное на

рисунке 30.

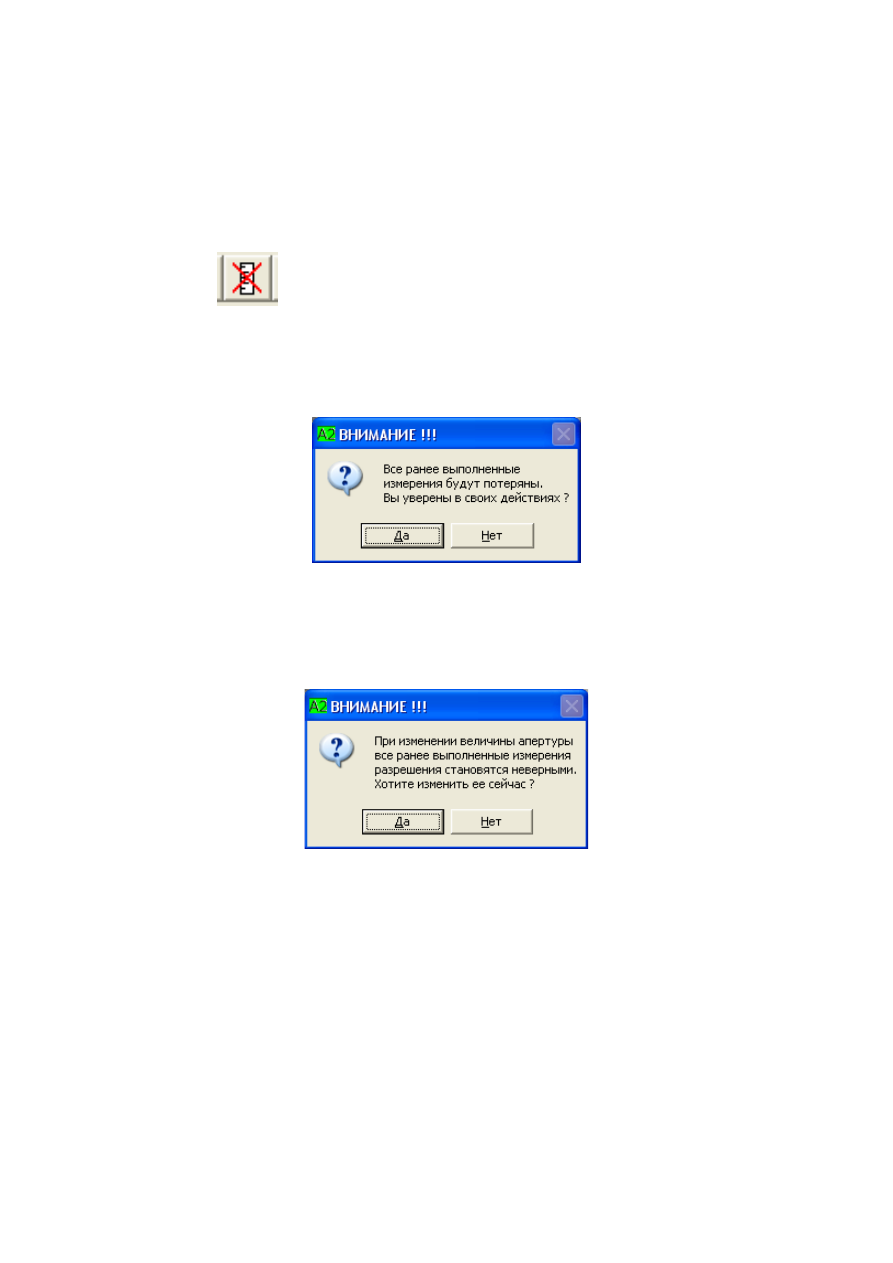

Рис. 30. Предупреждение оператору при очистке

таблицы измерений



Кроме того, очистка выполняется автоматически при смене апертуры сканирования. При

этом оператору выводится соответствующее предупреждение (см. рис. 31).







Рис. 31. Предупреждение оператору

при смене апертуры сканирования.



2.3 Оценка качества цифрового изображения
и рекомендации по его использованию



По результатам определения характеристик цифрового изображения (п. 2.2) произво-

дится оценка его качества (градационных свойств и разрешающей способности).

Диапазон кодов яркости является условным параметром градационного качества циф-

рового  изображения.  Чем  больше  этот  диапазон  и  чем  ближе  он  к  максимальному (0-255),
тем выше информативность изображения и соответственно выше его качество.

Разрешающая способность цифрового изображения функционально связана с разрешением

на местности R

M

 (см. раздел 1), которое служит критерием для выбора исходных материалов аэро-

космических съёмок и их копий при выполнении различного рода картографических работ.





31

В Таблице 2 представлены рекомендации по использованию исходных материалов аэ-

рокосмических съёмок и их копий при создании и обновлении топографических карт разных
масштабов.



Таблица 2.




Разрешение на местности Rм, м  Масштаб топографических карт

40

1:500 000; 1 : 1  000 000

20

1 :200 000 и мельче

8-10

1:100 000 и мельче

7-10

1 :50 000 и мельче

1-4

1 :5 000 ÷ 1:25 000





3

. ТЕХНОЛОГИЯ АВТОМАТИЗИРОВАННОГО ОПРЕДЕЛЕНИЯ

ХАРАКТЕРИСТИК КАЧЕСТВА ФОТОГРАФИЧЕСКИХ
ИЗОБРАЖЕНИЙ



Определение качества фотографических изображений - исходных негативов, диапо-

зитивов,  дубль-негативов  и  производной  продукции  выполняется  по  следующей
технологической схеме:

•  Определение и оценка фотографических характеристик изображений.
•  Цифрование фотографических изображений.
•  Автоматизированное определение качественных характеристик по цифровым ко-

пиям фотографических изображений с помощью программы «Анализ-2002».

3.1. Определение и оценка фотографических характеристик изображений



3.1.1. Требования  к  техническому  состоянию
и с х о д н о г о     н е г а т и в а



Первичные  материалы  аэрокосмических  съёмок  проходят  входной  контроль  тех-

нического  состояния  на  соответствие  следующим  требованиям:  исходный  негатив  не
должен иметь полос, пятен,  надрывов, заломов, глубоких царапин, потёртостей, сползания
эмульсионного слоя, прилипания и других механических дефектов. Изображения производст-
венных дымов, облаков или теней от них, небольшие царапины, пятна, блики, ореолы и другие
дефекты фотографического изображения не должны находиться в рабочей зоне.

Выполнение указанных требований контролируют просмотром исходного негатива в

проходящем свете на просветных столах (ФМС-66, ПДН-4 и др., см. Приложение) с исполь-
зованием луп и ручного микроскопа.














32



3 . 1 . 2 .   О п р е д е л е н и е     и     о ц е н к а     г р а д а ц и о н н ы х
х а р а к т е р и с т и к     и с х о д н о г о     н е г а т и в а ,
д и а п о з и т и в а     и     д у б л ь - н е г а т и в а



Градационные характеристики фотографических изображений определяют в

результате денситометрических измерений минимальной  D

МИН,

максимальной D

макс

,

средней D

ср

, оптических плотностей и плотности вуали Dо.

Оптические плотности измеряют на денситометрах типа СР-25М, «Макбет» и др. (см.

Приложение).

Подготовка денситометра к работе и работа на нём осуществляются в соответствии с

Инструкцией  по  эксплуатации  на  данный  прибор.  Работа  выполняется  на  приборах,  про-
шедших метрологическую проверку.

Минимальная  оптическая  плотность  измеряется  на  светлых  участках  фотографиче-

ского снимка на расстоянии не менее 2-х сантиметров от края кадра.

При  измерении  максимальных  плотностей  негативов  исключаются  изображения  об-

лаков и снега.

Из нескольких измерений находят наименьшее значение (D

МИН

) и наибольшее (Dмакс).

Средняя оптическая плотность определяется по формуле



2

D





D





D

макс

мин

ср

+

=

              (2)



Плотность вуали измеряют на краях фотографического снимка вне изображения.
Оптическая  плотность  вуали  не  должна  превышать  значений,  указанных  в  Техниче-

ских условиях на данный фотоматериал.

Технические требования, предъявляемые при оценке качества исходных негативов по

градационным характеристикам, представлены ниже в Таблице 3.



Таблица 3



Оценка

Показатели

хорошо

удовлетворительно

Неудовлетворительно

Оптическая плотность

вуали, D

о

 [Б]

не более

0,3

не более

0,5

более

0,5

Минимальная оптическая

плотность,

D

мин

 [Б]



не менее

Dо + 0,2



Dо + (0,1 ÷  0,2)



менее

Dо + 0,1

Средняя оптическая плот-

ность,

Dср [Б]



0,7 ÷1,2



0,5 ÷ 0,7

1,2 ÷ 1,7



менее 0,5

более 1 ,7

Средняя оптическая плот-

ность,

D

ср

 [Б]



0,7 ÷1,2



0,5 ÷ 0,7

1,2 ÷ 1,7



менее 0,5

более 1 ,7

Максимальная оптическая

плотность,

D

МАКС

 [Б]



1,2 ÷ 1,7



1,1 ÷ 1,3

1,8 ÷ 2,4



менее 1,1
более  2,4-



Контроль качества диапозитивов и дубль-негативов включает определение указанных выше

характеристик фотографического изображения и сравнение их с заданными значениями.

Технические требования, предъявляемые к диапозитивам, представлены в таблице 4.
