ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 23

- номер ленты;
- название судна и район промера;
- дату, время начала и конца записи на данной ленте;
- номера журналов промера, относящихся к данной ленте;
- номер планшета и номера галсов в порядке их выполнения и регистрации;
- фамилии лиц, производивших промер.
5.2.23. Предварительная обработка материалов радиоизмерений в общем случае включает:
- проверку вычислений координат мачт станций;
- проверку лент самописцев и сличение отсчетов, снятых с лент самописцев с отсчетами,

произведенными по цифровым счетчикам судовых приемоиндикаторных устройств;

- проверку обработки привязок или контрольных определений;
-  вычисление  поправок  и  исправление  ими  измеренных  разностей  расстояний

(расстояний);

- вычисление и проверку невязок галсов.
5.2.23.1.  Проверка  лент  самописцев  судовых  приемоиндикаторных  устройств

радионавигационных  систем  заключается  в  повторном  подсчете  числа  фазовых  циклов
между смежными определениями и сличении полученных данных с записями в журналах (на
лентах самописцев).

Если подсчет числа фазовых циклов в период промера был выполнен в две руки, то при

обработке  материалов  производится  просмотр  качества  записи  на  лентах  и  полностью
проверяется  только  правильность  восстановления  пропущенных  или  искаженных  фазовых
циклов.

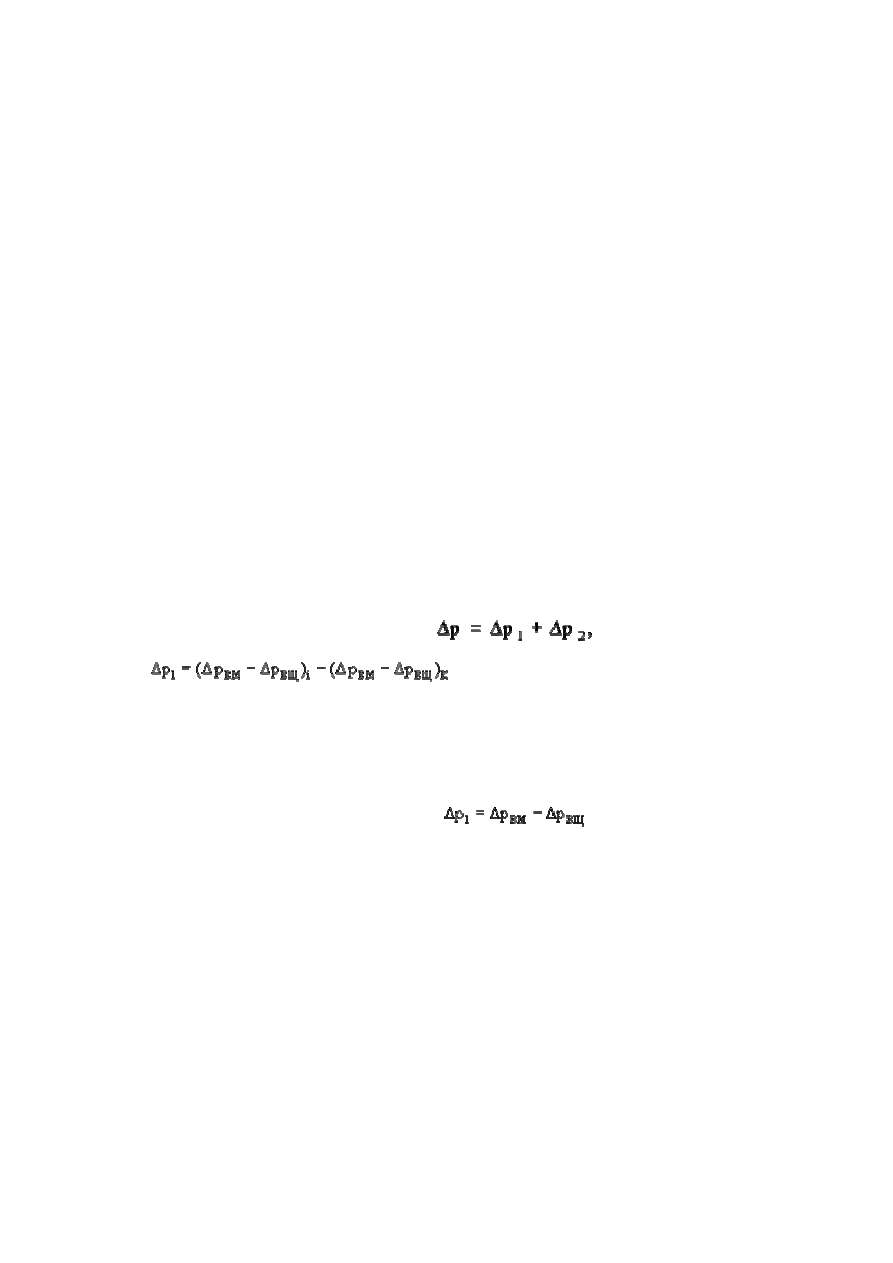

5.2.23.2.  Вычисление  поправок  и  исправление  ими  измеренных  разностей  расстояний

производится по формуле

                                          (5.25)

где

 определяет  разность  фазовых  поправок  по

трассам между ведомой и ведущей станциями в точке измерений i и в точке калибровки К;
∆p

2

 - поправка  за  отличие  фактического  значения  показателя  преломления  радиоволн  от

принятого вычисляется согласно п. 3.7.12.4.

Если в точке калибровки поправки были учтены, отсчеты приемоиндикатора исправляют

поправкой ∆p

1

, которая определяется по формуле

                                            (5.26)

При  прокладке  на  планшетах  в  проекции  Гаусса  измеренные  разности  расстояний

(расстояния)  должны  быть  исправлены  также  поправками  за  приведение  длин  линий  на
плоскость в проекции Гаусса.

5.2.23.3.  Поправки  к  измеренным  разностям  расстояний  (расстояниям)  могут  не

учитываться в том случае, если суммарное влияние их вызывает линейное смещение точки
определения не более 1 мм в масштабе съёмочного оригинала.

Зоны,  в  которых  величины  таких  поправок  приводят  к  линейному  смещению  при

прокладке более чем на 1 мм, следует отметить на рабочих схемах участка съёмочных работ,
либо непосредственно на рабочих планшетах топографической съёмки акватории по данным
предварительного предрасчета. Такие зоны отбиваются на рабочих (съёмочных) планшетах
только в том случае, если нанесение их границ не ухудшит читаемость изображения, то есть
при  условии  незагроможденности  рабочих  планшетов  изображением  других  элементов  их
содержания (как основных, так и дополнительных и вспомогательных).

5.3. Гидрологические наблюдения для определения скорости звука в воде

Общие требования

5.3.1.  Скорость  звука  в  воде  на  акватории  съёмочных  работ  определяется  методом

косвенных измерений гидрологических параметров или методом прямых измерений.

Метод  косвенных  определений  скорости  звука  основан  на  измерении  на  заданных

горизонтах температуры, солености и гидростатического давления с последующим расчетом
по формулам, выражающим зависимость

                                                      (5.27)

Метод прямых измерений скорости звука основан на определении времени прохождения

акустическим  сигналом  определенного  расстояния  (базы).  Базовое  расстояние  в
погружаемом  зонде  является  постоянным  коэффициентом  и  скорость  звука  определяется
однозначно:

                                                           (5.28)

где F

c

 - частота следования импульсов;

d - база.
5.3.2.  Перед  началом  работ  по  измерению  глубин  методом  промера  производят

контрольные  гидрологические  наблюдения  на  характерных  для  района  съёмки  местах,
полученных  при  анализе  (п. 2.4.3) изученности  гидрологического  режима  по  данным
наблюдений прошлых лет или по рекогносцировочным измерениям. Имеющиеся данные по
распределению  скорости  звука  считаются  репрезентативными  для  района  работ,  если
скорость  звука,  определенная  на  контрольных  станциях  в  период  производства  съёмки,
отличается от них не более чем на 7,5 м/с. В этом случае они используются для определения
поправок  ∆Z

V

  с  учетом  требований  раздела 6.4. В  противном  случае  гидрологические

измерения  должны  быть  организованы  вновь  на  всем  участке  съёмки  по  методике,
изложенной в п. 2.4.4. - 2.4.6.

5.3.3.  Повторяемость  гидрологических  наблюдений  на  запланированных  станциях

определяется  изменчивостью  во  времени  гидрологического  режима  и  требованиями  к
определению  поправки  эхолота  за  отклонение  фактической  вертикальной  скорости
распространения звука в воде от номинальной для данного эхолота.

Данные  об  изменчивости  гидрологического  режима  выбираются  из  соответствующих

документов  и  служат  для  определения  среднего  периода  повторяемости  наблюдений.  При
этом  за  критерий  изменчивости  поля  скорости  звука  принимается  величина  ∆V,
определяемая по формуле

                                                 (5.28)

где δ

Z

 = m

Z

/Z;

m

Z

 - погрешность эхолота;

Z - глубина;
V

0

 - значение  скорости  звука,  принятое  (установленное)  при  расчете  шкалы  данного

эхолота.

Для  быстрого  определения  величины  ∆V  рекомендуется  пользоваться  номограммой

рассчитанной для V

0

 = 1500 м/с и приведенной на рис. 5.5.

Период (Т) повторяемости наблюдений определяется из выражения:

Т = D

H

 - D

K

,

где D

H

 - дата, соответствующая началу определения периода;

D

K

 - дата, соответствующая наступлению события:



Полученный  период  включается  в  технический  проект  с  соответствующей  справкой  и  не
должен превышать 10 дней.

5.3.3.1.  В  начале съёмочных  работ  планируемый  период устойчивости  гидрологического

режима  рекомендуется  проверять  путем  наблюдений  на  запланированных  гидрологических
станциях в течение 3 - 5 дней.

5.3.3.2.  При  отсутствии  изученности,  для  определения  среднего  периода  повторяемости

наблюдений  организуются  измерения  на  запланированных  станциях  в  течение  первых 10
суток.

5.3.3.3.  Вместо  измерений  температуры  глубоководными  термометрами  и  взятия  проб

морской  воды  батометрами  допускается  вести  ежедневный  контроль  постоянства
гидрологического  режима  с  помощью  батитермографа  ГМ9-Ш.  При  этом  отклонения
средних  температур  слоев

∆t

ср

  на  контрольных  станциях  от  средних  температур  этих  же

слоев в момент зондирования должны быть:

для глубин до 10 м не более 5

°С;

для глубин до 15 м не более 3

°С;

для глубин свыше 15 м не более 2

°С.

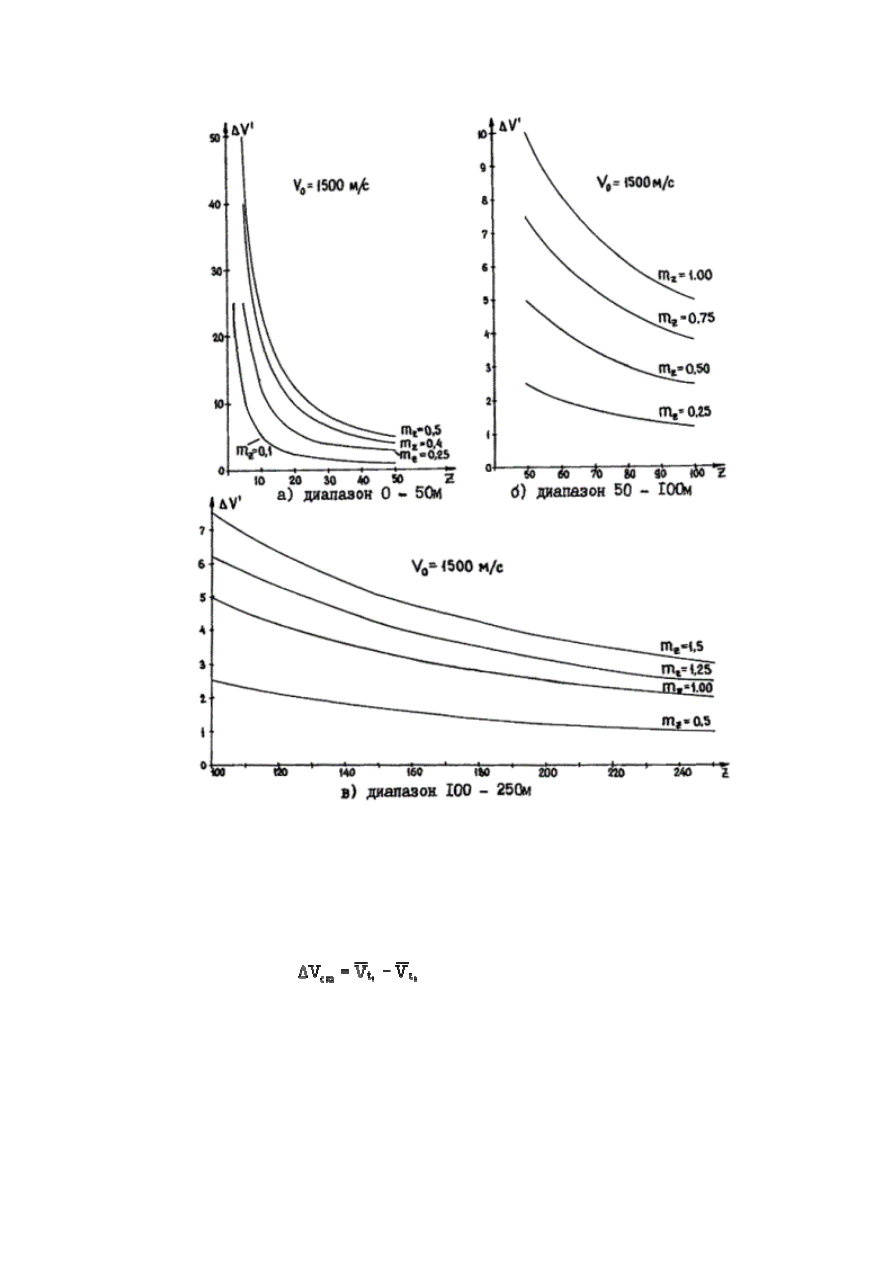

Рис. 5.5. Номограмма для определения предела приращения скорости звука

∆V.

5.3.4.  В  процессе  выполнения  промера  гидрологические  наблюдения  ведутся  не  менее

одного  раза  в  средний  период.  Число  станций  определяется  количеством  зон  одинаковых
поправок,  попадающих  на  отработанный  участок  съёмки  от  даты  последнего  определения
скорости  звука.  Если  на  отработанный  участок  съёмки  не  приходится  ни  одной
запланированной станции, то измерения производят по одной из ближайших.

5.3.5. Если величина

 при очередном измерении по какому-либо из слоев

превысит  допуск

∆V

i

  определяемый  по  формуле (5.28), то  вновь  следует  произвести

наблюдения,  по  крайней  мере,  в  тех  зонах  одинаковых  поправок,  которые  попадают  на
данный участок съёмки или по всему району работ.

5.3.6.  Предельные  расхождения  в  величинах  средних  скоростей  слоев,  определенных  из

двух последовательных измерений, не должны превышать значений, приведенных в таблице
5.5.
