ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 21

V - скорость распространения радиоволн;
S

40

 - расстояние между ретрансляционной радиостанцией 4 и исходной точкой 0;

S

10

, S

20

 - расстояния между радиостанциями 1, 2 и исходной точкой 0.

Расстояния вычисляются по координатам радиостанций 1, 2, 4 и исходной точки 0.
5.2.15.3.  Поправки  для  исходных  точек  δφ

10п

,  δφ

20п

  (в  фазовых  циклах)  за  редукцию

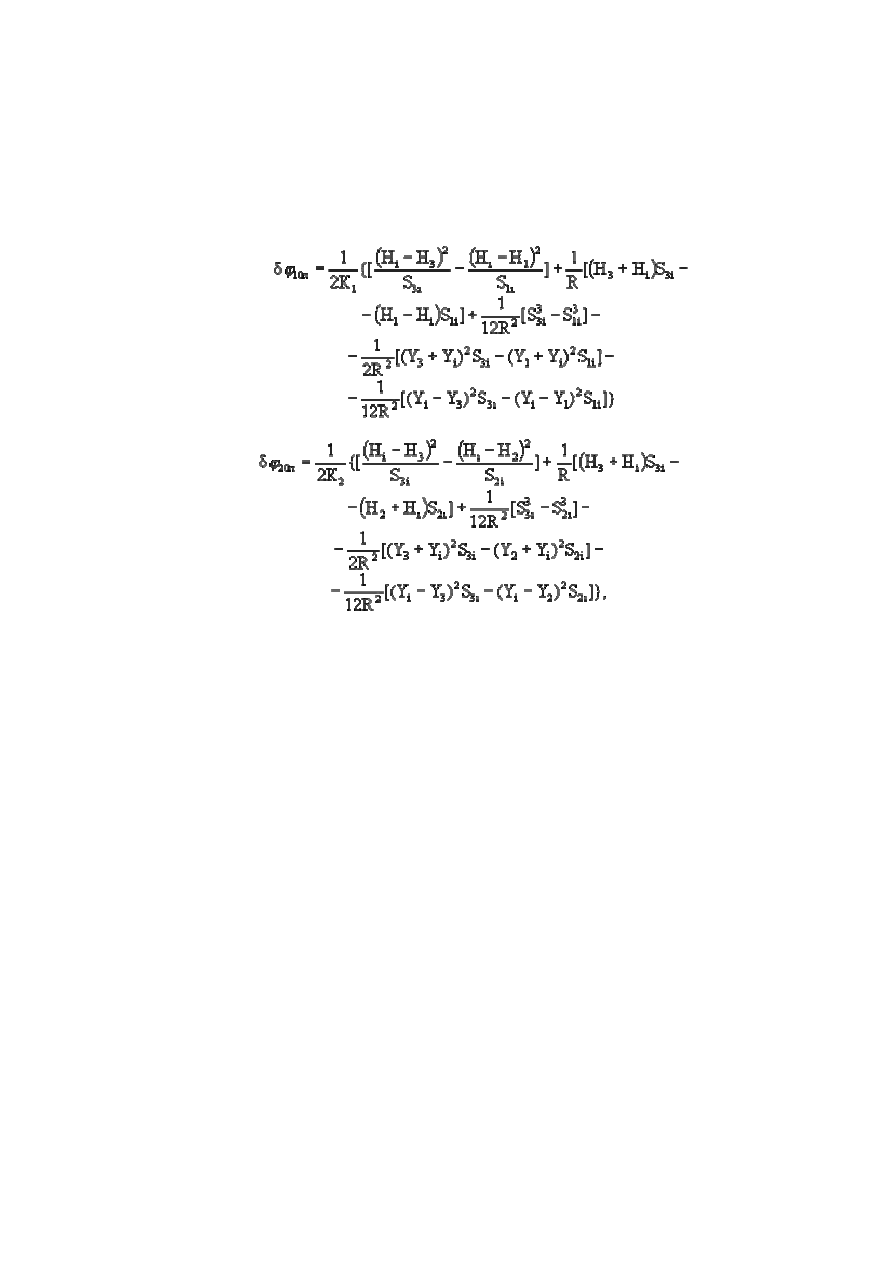

расстояний на плоскость проекции Гаусса вычисляются по формулам

                     (5.19)



где Н

1

, Н

2

, Н

3

, Н

i

, Y

1

, Y

2

, Y

3

, Y

i

 - высотные отметки и ординаты базисных радиостанций 1, 2,

3 и определяемой точки i;

S

1i

, S

2i

, S

3i

 - расстояния между базисными радиостанциями и точкой i;

R - средний радиус кривизны земного эллипсоида.
5.2.16.  Радиодальномерные  системы  РДС  и  РДС-2  следует  использовать  при

топографической  съёмке  шельфа  и  внутренних  водоемов  в  пределах  геометрической
дальности видимости береговых станций. Размещение береговых станций аналогично, как и
при использовании РГС «Поиск».

5.2.16.1. Береговые станции следует включать для прогрева аппаратуры за 1 ч до начала

работы  по  команде  с  судна  или  базы  партии,  судовая  станция  включается  за  полчаса  до
работы.  Антенны  береговых  станций  должны  быть  ориентированы  в  направлении  участка
работ,  корректировка  направления  антенн  в  процессе  выполнения  работ,  в  случае
необходимости, производится по команде с судна.

Обслуживание  станций  РДС  и  РДС-2  осуществляется  в  соответствии  с  инструкцией  по

эксплуатации системы.

5.2.16.2.  Вождение  судна  по  заданной  системе  галсов  (дугам  окружностей)

осуществляется  старшим  по  вахте  с  помощью  фазоиндикаторного  устройства  (ФИУ).  Оно
сводится  к  периодическому  изменению  курса  судна  с  таким  расчетом,  чтобы  показания
индикатора,  соответствующие  постоянному  расстоянию,  было  неизменным.  Для  судов
водоизмещением порядка 600 т, при спокойном состоянии водной поверхности, допустимые
изменения курса лежат в пределах 3°.

5.2.16.3.  При  координировании  съёмочного  судна  с  помощью  РДС  прокладку

определений  места  следует  выполнять  в  конце  рабочего  дня  или  на  следующий  день.  Для
определения мест начала и окончания галсов во время съёмки рекомендуется вести рабочую
схему,  масштаб  которой  выбирают  мельче  масштаба  рабочего  планшета.  Рабочая  схема

строится  на  ватмане,  с  нанесенной  стадиометрической  сеткой  не  реже,  чем  через 1 см.  На
схеме разным цветом отмечают выполненные и запроектированные линии галсов.

Прокладку определений места судна, полученных с помощью РДС, на рабочие планшеты

выполняют  следующим  образом.  После  просмотра  фотопленки  РДС  выполняют
расшифровку  и  прокладку  пяти  первых  и  пяти  последних  определений  галса,  а  также  ряда
определений  вдоль  линии  галса  через 8 - 10 см  в  масштабе  планшета.  Полученные  точки
обводят кружком и подписывают номер экспозиции с пленки РДС. Остальные определения
находят интерполированием и отмечают точкой.

При координировании съёмочного судна с помощью РДС-2 прокладку определений ведут

непосредственно  на  планшете  в  период  съемки  в  среднем  через 3 - 4 см.  Эти  точки  также
обводят  кружком  и  подписывают  номер  экспозиции.  Остальные  определения  находят
интерполированием, отмечая их точками.

5.2.16.4. Старший по вахте, помимо вождения судна по заданной системе галсов, должен

вести журнал определений места. Оператор РДС с выходом судна в начальную точку галса
обеспечивает  фотосъёмку  изображения  с  экрана  ЭЛТ  или  с  цифрового  индикатора,
определение  расстояния  до  береговых  станций  РДС.  Подробнее  методика  работ  с
применением РДС изложена в работе /11/.

5.2.17.  Средние  квадратические  погрешности  определения  места  с  использованием  РГС

«Поиск», РДС или РДС-2 вычисляются по формулам (22 - 24).

5.2.18.  Первичная  обработка  заключается  в  проявлении  и  разметке  фотопленки

(записывается ее номер, дата, начало и конец пленки, номера точек определения).

Измеренные расстояния S

1i

, S

2i

 от береговых радиостанций 1, 2 до определяемой точки i

вычисляют по отрезкам О

1

, О

2

, О

3

, О

4

, О

5

, О

6

, О

7

, О

8

, О

9

 снимается с фазограммы (рис. 5.4)

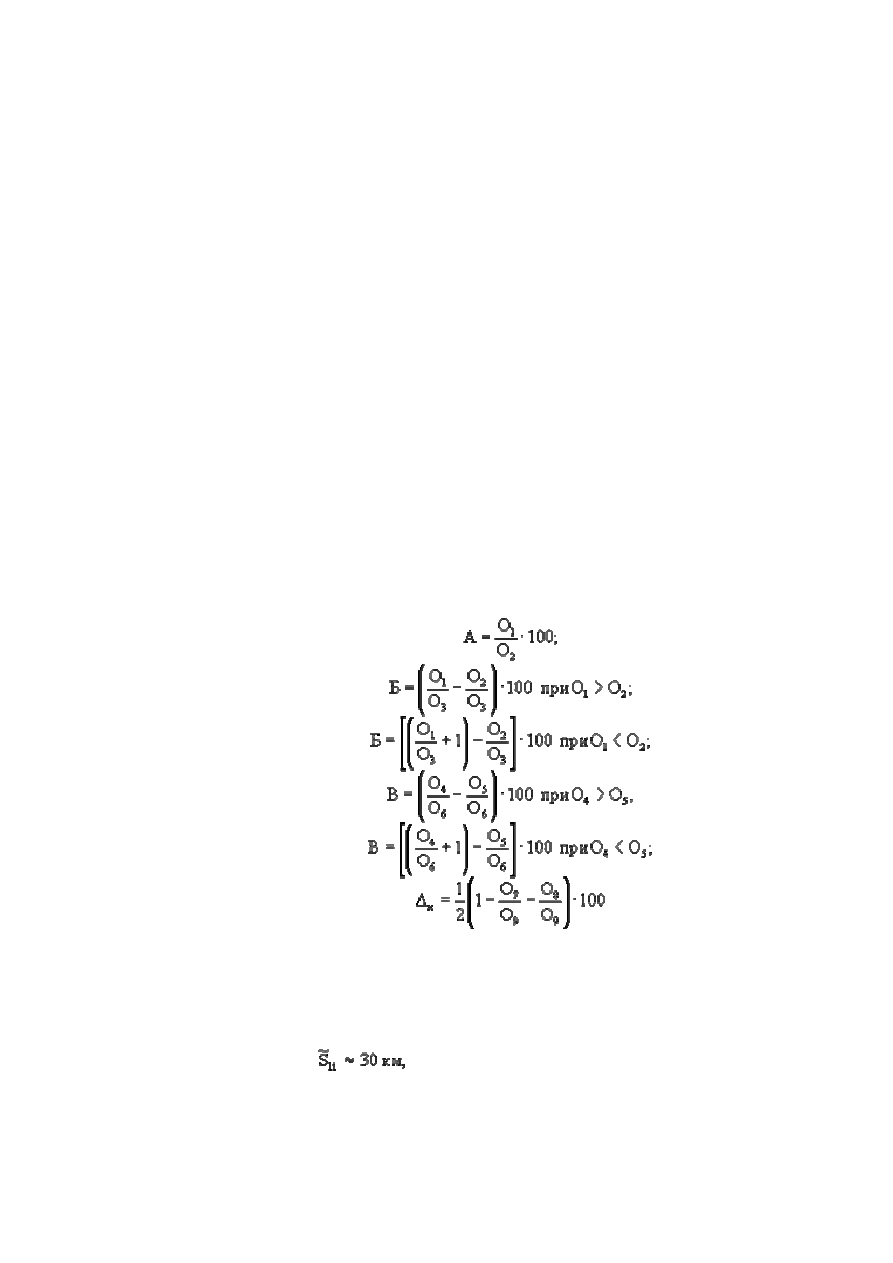

по формулам:

                             (5.20)

Величина А определяет в метрах последние два знака (до 100) и доли метров расстояния;

величина Б - следующий знак, т.е. количество сотен метров; величина В - количество тысяч
метров;  ∆

н

 - поправку  в  расстояние  (м).  Для  окончательного  вычисления  расстояний

необходимо  знать  их  с  точностью  до 10 км.  Приближенные  расстояния  определяются  по
мелкомасштабным  картам  и  схемам  для  первого  и  последующего  кадра  непрерывного

маршрута. Например, при

 А = 86,3; Б = 66,6; В = 17,5; ∆

н

 = 6,8 величина S

1i

 =

30000 + 1686,3 + 6,8 = 31693,1 м.

Измерение  отрезков  O

1

 - O

9

  осуществляется  с  помощью  линейки  с  миллиметровыми

делениями и фотоувеличителя, обеспечивающего проектирование фазограмм с увеличением
не менее, чем в 5 раз.

Полные расстояния (до 10 км) определяют для первого и последнего кадра непрерывного

маршрута, а для промежуточных кадров измеряют только отрезки для вычисления величин А
и  ∆

н

.  На  длинных  галсах  полный  отсчет  отрезков  выполняется  и  для  отдельных

промежуточных кадров.



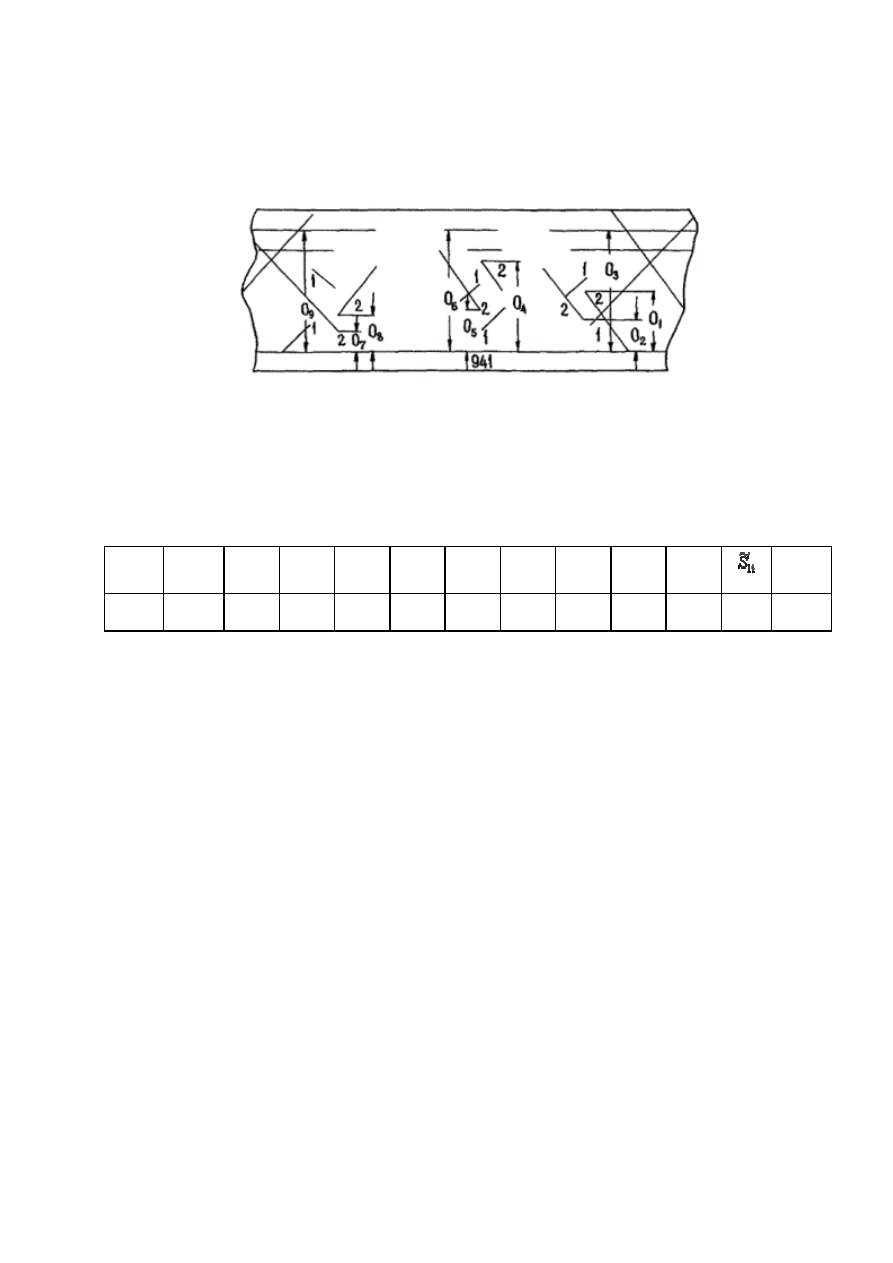

Рис. 5.4 Фазограмма РДС

Отсчеты, полученные с пленки и вычисления расстояний заносятся в ведомость обработки

фазограммы, рекомендуемая форма которой приводится в табл. 5.4.

Измерения с фазограмм РДС и кинопленки РДС-2 производятся в две руки. Расхождения

отсчетов для РДС не должны превышать 1 м.

Таблица 5.4

Время

Номер

точки

О

1



А

О

2



Б

О

3



О

4



О

5



В

О

6



О

7



О

8



О

9



∆

н





км

S

1i



м

139,3  32,0  161,4 155,7 127,5 161,2  7,8  131,8 161,8  30 31693,1

15.08 48

86,3

66,6





17,5







6,8





5.2.19.  Производство  измерений  системой  ГРАС  заключается  в  следующем.  После

включения и проверки работоспособности станций системы (согласно п. 3.7.12) приступать к
производству  измерений  можно  только  после  подготовки  корабельной  станции  к
необходимому  режиму  запуска.  Если  после  проверки  работоспособности  станции
выключались,  например,  на  время  перехода в  район  работ,  измерения  следует  производить
после  загорания  лампочек  «ТЕРМОМСТАТ  ГОТОВ»  на  блоках  управления  станций  и
повторного  ориентирования  антенн  приемопередатчиков  корабельной  станции  на
соответствующие  береговые.  Антенны  приемопередатчиков  береговых  станций  должны
быть ориентированы на район работ.

5.2.19.1.  Ориентирование  антенн  приемопередатчиков  корабельной  станции  на

соответствующие береговые производится в следующем порядке:

а) на блоке управления установить:
-  переключатель  «КОНТРОЛЬ 1» в  положение  «КОНТРОЛЬ 2», а  переключатель

«КОНТРОЛЬ 2» в положение «АРУ 1»;

-  переключатель  «ПОИСК 1» в  положение  «РУЧН.  ВПРАВО».  При  этом  должна

загореться  лампочка  «ПОИСК 1» и  индикатор  КУ,  светящаяся  стрелка  которого  покажет
направление вращения приемопередатчика первого канала вправо;

б)  по  микроамперметру  блока  управления  проконтролировать  ток  АРУ 1 и  в  момент

минимального  отклонения  стрелки  прибора  от  нуля  (при  минимальном  значении  тока)
установить переключатель «КОНТРОЛЬ 2» в положение «СИГНАЛ 1», а при прохождении
тока  сигнала  через  минимальное  значение  установить  переключатель  «ПОИСК 1» в
положение «АВТОМАТИЧ. ВПРАВО».

Загорание лампочки «СЛЕЖЕНИЕ 1» и минимальное значение сигнала свидетельствуют о

правильной ориентации антенны приемопередатчика первого канала;

в) установить переключатель «ПОИСК 1» в положение «СЛЕЖЕНИЕ».

Для  ориентирования  антенны  приемопередатчика  второго  измерительного  канала

необходимо  переключатель  «КОНТРОЛЬ 2» блока  управления  установить  в  положение
«АРУ 2». Ориентирование  производится  аналогично  выполненному  ориентированию
антенны  приемопередатчика  первого  канала.  При  этом  используются  положения  «РУЧН.
ВПРАВО», «АВТОМАТИЧ.  ВПРАВО»  и  «СЛЕЖЕНИЕ»  переключателя  «ПОИСК 2»,
положение  «СИГНАЛ 2» переключателя  «КОНТРОЛЬ 2», а  также  шкала 2 указателя  КУ,
микроамперметр и лампочки «ПОИСК 2» и «СЛЕЖЕНИЕ 2» блока-управления (РНК-2.2.1).
Курсовые  углы  осей  диаграмм  направленности  приема  и  излучения  антенн
приемопередатчиков  корабельной  станции  при  поиске  береговых  станций  и  слежении  за
ними  соответствуют  в  пределах  угла 22,5° положению  светящихся  секторов  шкал 1 и 2
указателя КУ относительно отметок «НОС» и «КОРМА» указателя.

При  потере  сигнала  береговой  станции  автоматический  поиск  осуществляется  путем

поворота приемопередатчика вправо или влево в зависимости от положения «АВТОМАТИЧ.
ВПРАВО» или «АВТОМАТИЧ. ВЛЕВО» соответствующего переключателя («ПОИСК 1» и
«ПОИСК 2»).

П р е д у п р е ж д е н и е . При расстояниях, до береговых станций менее 10 км, а также при

затенении  антенн  надстройками  или  наличии  в  зоне  облучения  отражающих  объектов
(корабли,  острова  и  т.п.)  возможно  слежение  по  ложным  направлениям.  В  этом  случае
следует  периодически  контролировать  ориентацию  антенн  по  указателю  КУ  и,  при
необходимости, производить ориентацию в режиме ручного поиска.

5.2.19.2.  Для  производства  измерений  необходимо  подготовить  цифровое  отсчетное

устройство к работе в требуемом режиме запуска. Для этой цели следует:

а) переключатель «РОД РАБОТЫ» установить в положение «ИЗМЕРЕНИЕ»;
б)  в  зависимости  от  выбранного  (необходимого)  режима  запуска  переключатель  «РОД

ЗАПУСКА» установить в положение:

- «РАЗОВЫЙ»,  если  измерение  расстояний  предполагается  производить  с  любым

случайным интервалом времени между определениями,

- «ЭХОЛОТ»,  если  измерения  должны  производиться  по  сигналам  эхолота  или  другого

(внешнего) командного прибора,

- «ЧАСТОТА  ОПРЕДЕЛЕНИЯ» (в  одно  из  положений  в  пределах  от 2 до 256 сек,  в

зависимости от выбранной частоты определений), если требуется задание точного интервала
времени между определениями места;

в)  нажать  кнопку  «УСТАН.  НУЛЯ» (произвести  сброс),  установив  тем  самым  нули  на

всех  разрядах  цифровых  табло  индикатора  временных  интервалов  и  цифрового  отсчетного
устройства.

Если  предполагается  использовать  перфоратор  ПЛ-150,  следует  проверить  наличие

бумажной ленты в кассете.

5.2.19.3.  Для  установления  двухсторонней  радиотелефонной  связи  с  береговыми

станциями  следует  нажать  кнопку  на  микрофоне.  Установив  связь,  необходимо  проверить
качество  связи  и  ручкой  «ГРОМКОСТЬ»  на  блоке  управления  добиться  оптимальной
громкости звучания.

Если  связь  нужна  только  с  одной  из  береговых  станций,  другая  станция  отключается  от

связи путем перевода соответствующего тумблера «СВЯЗЬ 1» или «СВЯЗЬ 2» в положение
«ОТКЛ.».  Проверив  связь,  операторам  береговых  станций  следует  дать  необходимые
указания  о  времени  начала  работы  на  следующие  сутки,  времени  перерыва  и  окончания
работы, направлении ориентирования или переориентирования антенн приемопередатчиков
и т.п.

5.2.19.4. После включения, проверки работоспособности и подготовки судовой станции к

измерениям оператору необходимо записать в полевой журнал:

- дату и время начала работы;
- номера судовой и береговых станций;
