ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 24





Таблица 5.5

Диапазон 0 - 50 м m

z

 = 0,25 м

Диапазон 50 - 100 м m

z

 = 0,5 м

Диапазон 100 - 250 м m

z

 = 1,25 м

слой (м)

∆V (м/с)

слой (м)

∆V (м/с)

слой (м)

∆V (м/с)

0 - 10

37,5

0 - 60

12,5

0 - 110

17,0

0 - 20

18,8

0 - 70

10,7

0 - 120

15,6

0 - 30

12,5

0 - 80

9,4

0 - 150

12,5

0 - 40

9,4

0 - 90

8,3

0 - 200

9,4

0 - 50

7,5

0 - 100

7,5

0 - 250

7,5

Эти допуски установлены исходя из значений средних квадратических инструментальных

погрешностей  для  существующих  эхолотов  (ПЭЛ-3,  ПЭЛ-4,  ЭРА-1)  и  предельной
погрешности определения поправки

∆Z

V

 при V

0

 = 1500 м/с.

5.3.7.  В  случае  расхождений  превышающих  указанные  допуски  (табл. 5.5), съёмка

участка,  для  которого  точность  определения  поправки  эхолота

∆Z

V

  оказалась

невыдержанной, должна быть переделана.

5.3.8. Гидрологические наблюдения и непосредственные измерения скорости звука в воде

следует производить на следующих стандартных горизонтах:

а)  для  океанов  и  глубоководных  морей - Карского,  Баренцева,  Черного,  Каспийского

(кроме северной части), Японского, Охотского, Берингова 0, 10, 20, 30, 50, 75, 100, 150, 200,
250, 300, 400, 500, 600, 800, 1000 м;

б)  для  мелководных  морей - Белого,  Балтийского,  Азовского,  Каспийского  (северная

часть),  Аральского,  Чукотского,  Восточно-Сибирского,  Лаптевых  и  мелководных  районов
морей, указанных в пункте «а», также для озер 0, 10, 15, 20, 30, 40, 50, 60, 80, 100, 150, 200 м
и  в  придонном  слое  (расстояние  от  дна  должно  быть  достаточным,  чтобы  не  повредить
приборы, но не более 5 % от глубины). Дополнительно необходимо производить наблюдения
в  зоне  экстремальных  температур  слоя  температурного  скачка  и  на  верхней  и  нижней
границе его. Назначают эти горизонты по результатам анализа записи батитермографа.

Измерение температуры воды глубоководными термометрами. Взятие проб воды

5.3.9. После остановки судна и измерения глубины наблюдатель фиксирует в книжке для

записи  глубоководных  наблюдений  (КГМ-6)  время  начала  работы  на  станции  и  глубину.
Затем  устанавливают  горизонты  наблюдений  и  назначают  номера  соответствующих  им
батометров, которые заносятся в КГМ-6. После этого вытравливают трос с концевым грузом
на 3 - 4 м и закрепляют батометр, предназначенный для нижнего горизонта. Убедившись в
правильности  установки  счетчика  лебедки  на 0, медленно  опускают  батометр  в  воду.  Как
только  батометр  войдет  в  нее,  плавно  увеличивают  скорость,  стравливая  трос  на  длину,
равную  расстоянию  между  нижним  горизонтом  и  следующим.  Далее  таким  же  образом
опускают  остальные  приборы  данной  серии.  При  угле  наклона  троса  свыше 10

°  спуск

батометров  производят  с  учетом  этого  наклона.  При  этом  расчет  расстояний  между
батометрами производят, пользуясь приложением 22.

Пример.  Требуется  опустить  серию  из 9 батометров  (номера  батометров  указаны  в

скобках)  на  горизонты: 0(1), 10(2), 20(3), 30(4), 50(5), 75(6), 100(7), 150(8), 200(9) м.
Коэффициент блок-счетчика К = 1,0. Высота блок-счетчика над поверхностью моря равна 3
м. Измеренная глубина 205 м.

Решение. 1. Стравливают трос с прикрепленным к нему концевым грузом на расстояние

между  этим  грузом  и  нижним  батометром 9, т.е.  в  нашем  примере  на 5 м.  Устанавливают
отсчет  блок-счетчика  на «0» и  стравливают  трос  на 50 м,  т.е.  на  расстояние  между
батометрами 9 и 8 (расстояние  между  горизонтами 200 - 150 м).  Измеряют  угол  наклона
троса.  Он  равен 25

°.  По  таблице  приложения 22 (К = 1,0) для  угла 25°  и  расстояния 50 м

находят отсчет 55 м, до которого следует вытравить трос.

2.  Вновь  измеряют  угол  наклона,  он  оказался 25

°.  Прикрепляют  к  тросу  батометр 8. По

табл. прилож. 22 находится отсчет счетчика 55 м, соответствующий углу 25

° и расстоянию

по  вертикали 50 м  (это  расстояние  между 8 и 7 батометрами  и  соответственно  между
горизонтами 150 и 100 м).

Трос стравливается на сумму двух наклонных расстояний.
3. После установки батометра 8 измеряется угол наклона троса. Он равен 30

°. По таблице

приложения 22 для  этого  угла  и  очередного  расстояния  по  вертикали  между  горизонтами,
равного 25 м,  определяют  наклонную  дистанцию.  Она  оказалась  равной 29 м.
Прикрепленный к тросу батометр 7 опускают до отсчета на счетчике 139 м (110 + 29 = 139
м).  Далее  прикрепляют  батометр 6 и  по  таблице  приложения 22 определяют
соответствующую наклонную дальность и т.д. Отсчеты блок-счетчика записывают в КГМ-6
как  показано  в  таблице 5.6. Отсчет 227 соответствует  подвеске  батометра 1, фактически
конечное  показание  счетчика  будет 230 м,  поскольку  при  высоте  батометра  над
поверхностью моря 3 м, на блок-счетчике был установлен отсчет, равный «0».

Таблица 5.6

№ батометра

Заданный горизонт наблюдений

Угол наклона троса

Отсчет счетчика

1 0

30

°

227

2 10

30

°

215

3 20

30

°

203

4 30

30

°

191

5 50

30

°

168

6 75

30

°

139

7 100

25

°

110

8 150

25

°

55

9 200





5.3.10. Приборы следует выдерживать на заданном горизонте в течение времени, которое

нужно  для  принятия  ими  температуры  воды  (как  правило, 5 - 7 мин).  Далее  опускают
посыльный груз и по истечении времени срабатывания всех батометров производят подъём
приборов  (в  среднем  скорость  падения  грузика  составляет 100 - 125 м/мин).  Поднятые
приборы устанавливают в стойку, после чего производят первые отсчеты по глубоководным
термометрам,  записывая  их  в  КГМ-6 (приложение 23). Второй  отсчет  следует  делать  не
ранее чем через 5 минут после подъёма батометра. Второй отсчет считается окончательным
и  принимается  для  последующей  обработки.  Отсчеты  снимаются  сначала  по  левому
термометру,  затем  по  правому.  По  вспомогательному  термометру  температуру  воды
отсчитывают с точностью 0,1

°С, а по основному - 0,01 °С.

5.3.11. После взятия второго отсчета со всех термометров, производят отбор проб воды из

батометров  для  определения  солености.  Пробы  обычно  набирают  следующим  образом:
вынув  из  ящика  склянку,  проверяют,  совпадают  ли  номера  на  пробке  и  на  склянке,
отвинчивают  вентиль  и  прополаскивают  склянку  водой  из  батометра.  После
прополаскивания  наблюдатель  заполняет  склянку  на  три  четверти  водой  из  батометра  и
закрывает  склянку  пробкой.  Номера  проб  и  номер  батометра,  из  которого  берется  проба,
заносятся в журнал наблюдений (приложение 23).

Нельзя вынимать из ящика и наполнять сразу более, чем одну склянку. Нарушение этого

правила может привести к путанице в пробах.

5.3.12.  Обработка  наблюдений  над  температурой  воды  сводится  к  введению

инструментальных  и  редукционных  поправок  термометров  и  вычислению  истинной
температуры воды на заданной глубине непосредственно в журнале наблюдений.

Инструментальные  поправки  вводятся  в  показания  основного  и  вспомогательного

термометров  по  данным  из  сертификата  прибора,  в  котором  они  приведены  только  для
нескольких  определенных  точек  термометра.  Для  промежуточных  температур  поправки

находят  путем  интерполяции  или  составляются  таблицы  поправок  и  пределов,  в  которых
каждая из них должна применяться (поправки при температуре «от - до»).

5.3.12.1.  Составление  таблиц  поправок  рекомендуется  производить  следующим  образом.

На миллиметровой бумаге строится график поправок глубоководного термометра (рис. 5.6),
на котором по оси абсцисс наносятся значения температуры в масштабе 1

°С - 1 см, а по оси

ординат  поправки  из  сертификата  термометра  в  масштабе 0,01

°С - 1 см.  Затем  на  этом

графике  от  каждого  значения  поправки  на 5 мм  вверх  и  вниз  проводятся  тонкие  линии,
параллельные  оси  абсцисс.  Пересечение  этих  линий  с  кривой  поправок  дает  значение,
соответствующее температуре «от - до» (см. табл. 5.7).



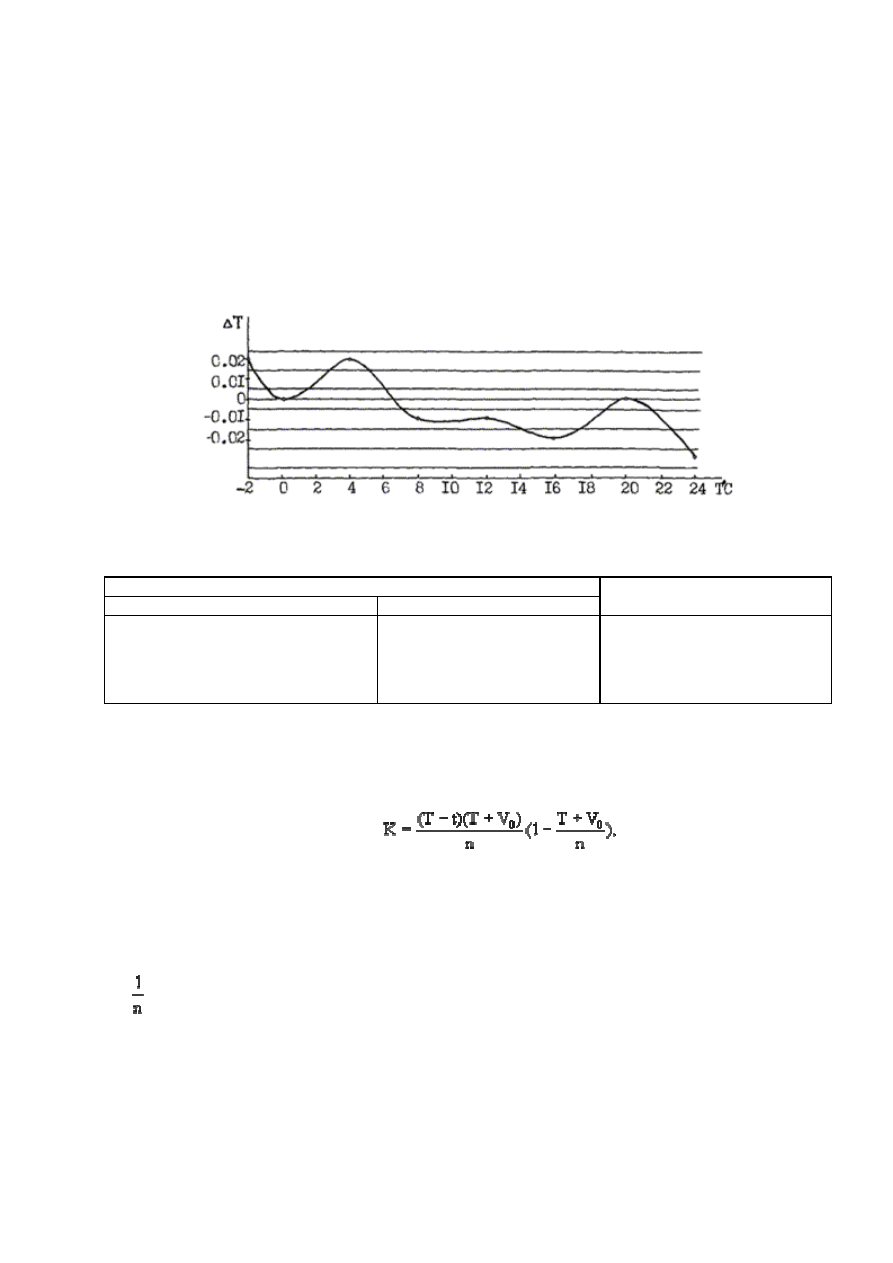

Рис. 5.6 График поправок глубоководного термометра

Таблица 5.7

Температура,

°С

от

до

Поправка,

°С

-2,0 -1,6

0,02

-1,5 -0,7

0,01

-0,6 1,2

0,00

... ...

...

22,4 23,5

-0,02

Найденные  поправки  алгебраически  складываются  со  вторыми  отсчетами  основного  и

вспомогательного термометров.

5.3.12.2.  Редукционная  поправка  на  изменение  объёма  оторвавшегося  столбика  ртути

должна вводиться в отсчет основного термометра. Она рассчитывается по формуле:

                                     (5.29)

где Т - температура, снятая с основного термометра;

t - температура, снятая по вспомогательному термометру;
V

0

 - объём  ртути  в  верхнем  расширении  основного  термометра  до  деления 0

°С,

выраженный  в  делениях  шкалы  термометра,  т.е.  в  градусах  (выбирается  из
сертификата термометра);

 -  относительный  объёмный  коэффициент  расширения  ртути  и  стекла  термометра

(выбирается из сертификата термометра).

При большом числе обрабатываемых температур рекомендуется пользоваться таблицами

редукционных  поправок /40, 41/. Редукционные  поправки  можно  также  определять  по
номограммам.

Рекомендуется при использовании одних и тех же глубоководных термометров в течение

нескольких сезонов построение индивидуальных графиков суммарных поправок для каждого
прибора,  которые  дают  возможность  вычислить  общую  поправку  по  непосредственным

отсчетам данного термометра, т.к. инструментальная поправка учитывается при составлении
индивидуального графика.

5.3.12.3.  Полученные  одним  из  способов  редукционные  поправки  заносятся  в  журнал

наблюдений  за  температурой  воды  и  суммируются  с  исправленным  вторым  отсчетом
основного термометра. Если истинная температура обоих термометров различается не более
чем на 0,05

°С, их следует осреднить. Полученная средняя и будет принятой температурой.

При разнице более 0,05

°С за окончательную температуру следует принимать отсчет более

надёжного термометра. Данная температура отмечается звездочкой и пояснением.

Измерение и запись распределения температуры воды батитермографом

5.3.13. Работа с прибором выполняется в следующей последовательности:
1) при помощи соединительной скобы прибор прикрепляют к огану троса, спускаемого с

лебёдки; при работе на ходу судна трос лебёдки присоединяют при помощи соединительной
скобы к концу тросика обрывного устройства;

2) открывают заслонку, вставляют в пазы столика стекло, обращенное слоем специального

покрытия к стрелкам, закрывают заслонку;

3)  опускают  прибор  до  погружения  термоблока  в  воду,  ставят  стрекли  блок-счетчика  на

нуль,  выдерживают  прибор  около 10 с  (для  восприятия  температуры  воды),  затем  его
опускают  на  заданную  глубину,  но  не  глубже 200 м  (так  как  сильфоны  рассчитаны  на
давление  до 200 м);  скорость  опускания  батитермографа  в  дрейфе  порядка 2 м/с;  при
опускании измеряют и записывают угол наклона троса, после достижения заданной глубины
прибор с такой же скоростью равномерно поднимают на поверхность;

4) после каждого измерения вынимают из прибора стекло, просматривают на свет запись

и  ставят  на  стекле  при  помощи  пера  (карандаша)  дату  и  порядковый  номер  измерения  и
номер  станции,  которые  также  записывают  в  журнал  наблюдений  с  указанием  координат
места станции; извлеченное из прибора стекло помещают в ящик для стекол.

При работе с батитермографом на ходу судна немедленно после того, как заданная длина

троса была вытравлена, лебёдку стопорят и прибор поднимают. При этом от рывка медная
ось обрывного устройства ломается и прибор идет головкой вверх.

Особенности работы на ходу судна описаны в работе /41/.
5.3.14. Обработка батитермограммы производится в следующем порядке:
1) высушенное стекло вставляют в отсчетное приспособление, тщательно прочистив пазы

от загрязнений и вдвигают его до упора, при этом базисная линия, начерченная неподвижной
стрелкой на стекле, должна совпадать с базисной линией, имеющейся на сетке;

2) фокусируя лупу, добиваются, чтобы сетка и запись на стекле были отчетливо видны;
3) снимают отсчеты температуры воды на стандартных горизонтах, определяют границы

слоя  скачка  и  температуры  на  границах  этого  слоя,  температуры  и  глубины  в  точках
перегиба кривой записи батитермографа;

4)  результаты  измерений  записывают  в  книгу  наблюдений,  образец  которой  приведен  в

приложении 24.

Измерение скорости звука аппаратурой МИС-1

5.3.15.  После  остановки  судна  (катера)  в  запланированном  месте  и  измерения  глубины

наблюдатель фиксирует в журнале наблюдений время начала работы на станции, глубину и
горизонты наблюдений. Следует помнить, что в слое скачка, т.е. резкого изменения скорости
звука на двух смежных горизонтах, производят дополнительные наблюдения на горизонтах
через 2 метра.  При  выборе  дополнительных  горизонтов  их  располагают  таким  образом,
чтобы они пришлись на верхнюю и нижнюю границы слоя скачка.

Пример.

Глубина

Скорость звука

                                    5

                         1501.3















содержание   ..  22  23  24  25   ..
