60



,

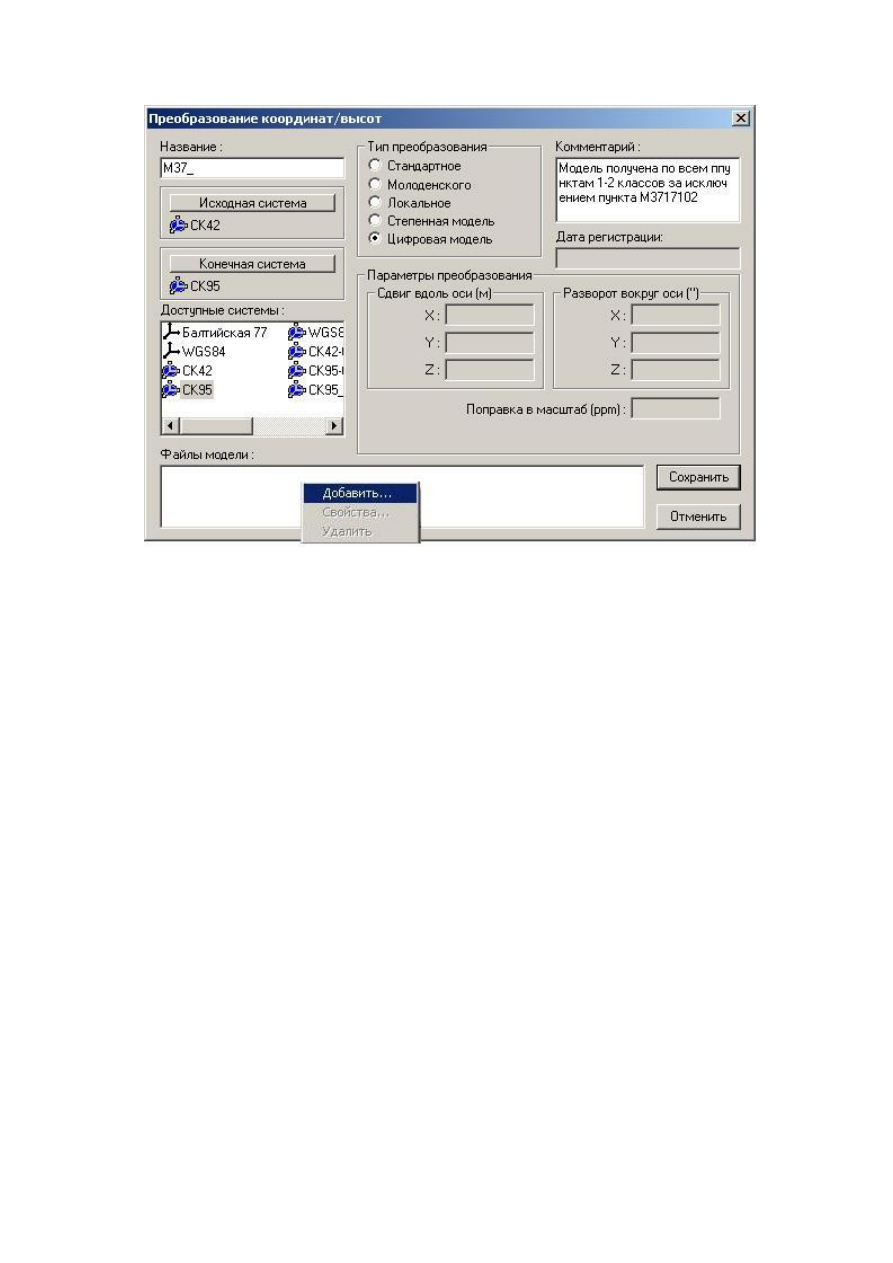

Рис. ПЗ.14 Вид окон при заполнении паспорта вносимой цифровой модели


По  команде  «Добавить»  открывается  окно,  показанное  на  рис.  ПЗ.14,  в  котором

нужно  указать  название  модели;  из  числа  доступных  систем  выбрать  названия  исходной  и
конечной  систем,  для  которых  строилась  модель;  тип  преобразования  (цифровая  модель);
комментарий (рекомендуется) и в области «файлы модели» по команде «добавить» указать
путь  к  файлу  с  данной  моделью  на  диске.  После  этого  по  команде «Cохранить»
соответствующая модель регистрируется в библиотеке ФГП и доступна для использования.

Для выполнения координатного преобразования необходимо в библиотеке каталогов

открыть  каталог  пунктов  на  соответствующей  территории,  координаты  которых  заданы  в
исходной системе и вызвать команду «Преобразовать».
























61

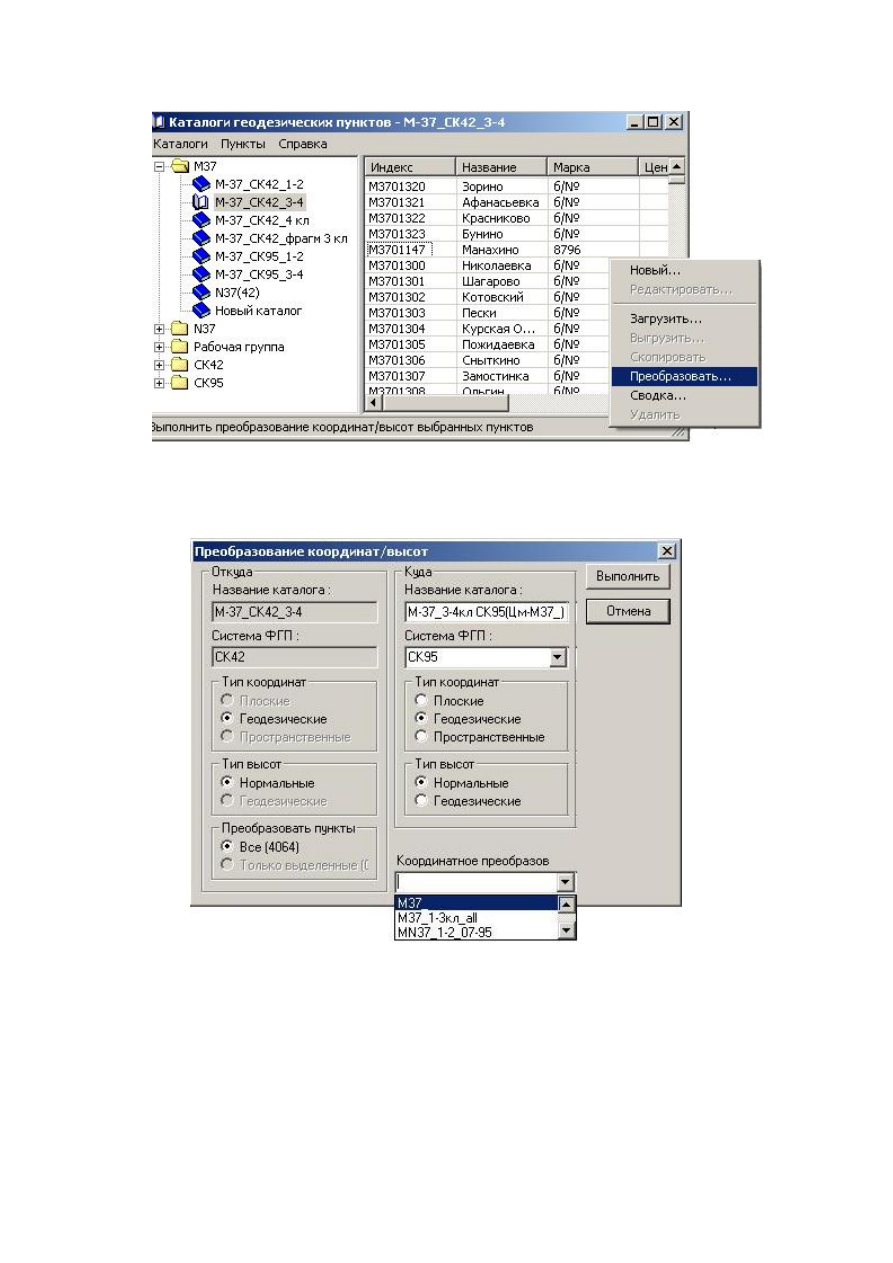

Рис. ПЗ.15 Вид окон при выполнении координатного преобразования на выбранной

территории в библиотеке каталогов



По  команде  «Преобразовать»  вызывается  окно  назначения  режимов  преобразования

координат.



Рис. ПЗ.16 Вид окон назначения режимов преобразования координат



В  окне  преобразования  координат  (рис.ПЗ.16)достаточно  указать  имя  каталога,  в

который  должны  быть  помещены  преобразованные  координаты,  название  системы  ФГП,  в
которую должны бать преобразованы координаты пунктов открытого каталога. После этого
из всех преобразований, доступных для данной пары систем координат, необходимо выбрать
нужное координатное преобразование и дать команду «Выполнить». После преобразования
новый  полученный  каталог  можно  сохранить  в  базе  данных  в  желаемом  месте  под  ранее
выбранным  именем.  В  любое  время  каталоги  могут  быть  переименованы  без  нарушения
каких-либо связей, свойств или функций каталога.







62



Приложение 4. Практические примеры создания и использования
цифровых моделей преобразования координат между СК-42 в СК-95 в
программном пакете ГЕОМАСТЕР.

Для  практических  примеров  был  выбран  участок  ГГС  России  на  территории  двух

листов M37 и N37 масштаба 1:1 000 000. В границах листа N37 были использованы только
пункты  ГГС 1 и 2 классов.  В  границах  листа M37 использовались  также  и  пункты 3 и 4
классов.  Цифровые  модели  составлялись  как  для  объединенной  территории  двух  листов
(только по координатам пунктов 1-2 классов), так и отдельно для листа M37 (по пунктам 1-2
классов и с привлечением пунктов 3 класса).

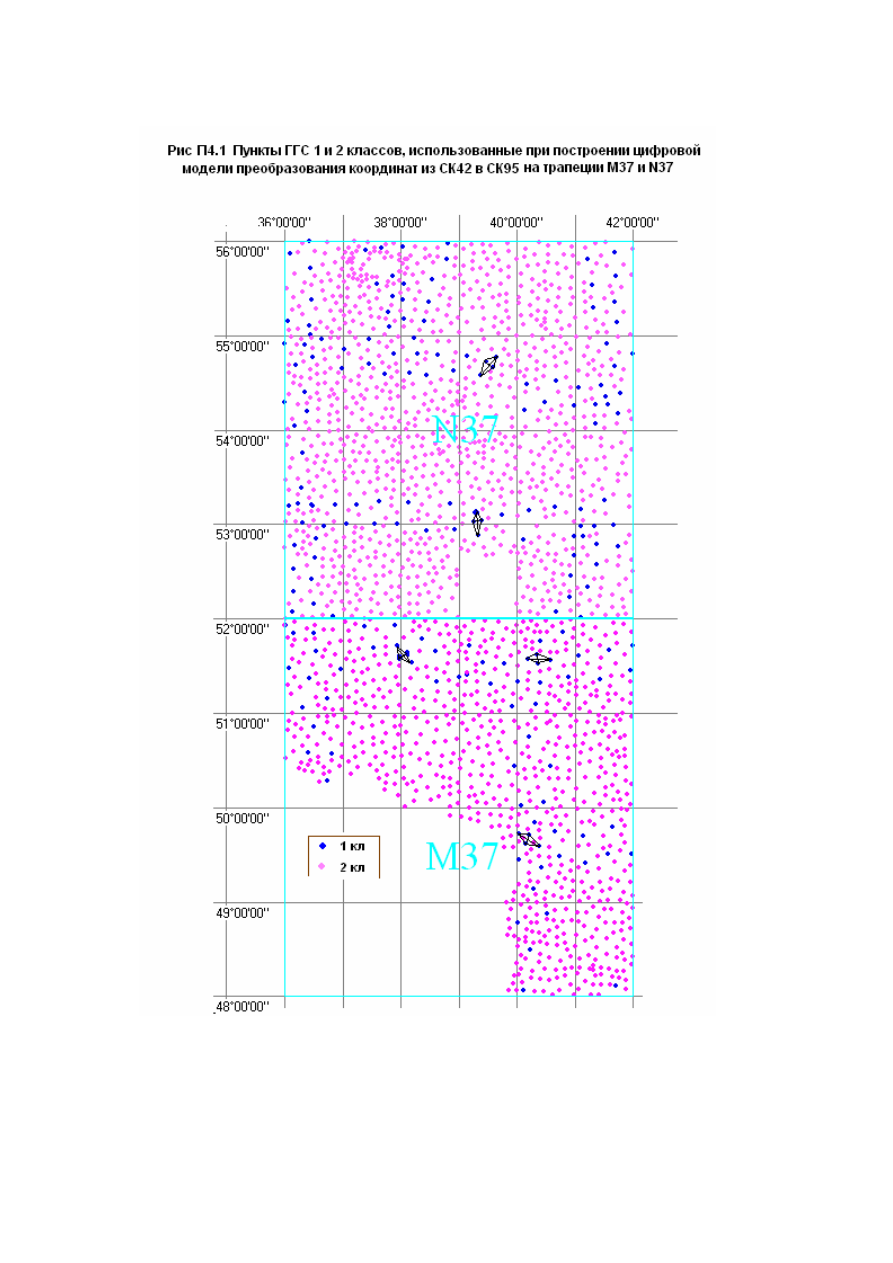

Схема расположения пунктов 1-2 классов показана на рисунке П.4.1. На схеме четко

видны  пункты  рядов  триангуляции 1 класса  и  достаточно  легко  дешифрируются  базисные
сети. Реальная схема рядов и полигонов 1 класса существенно отличается от идеальной. На
юго-западе отсутствие пунктов объясняется тем, что это уже территория Украины. В центре
пункты  отсутствуют  из-за  элементарного  пропуска  данных  одной  трапеции  масштаба
1:200 000  м-ба,  допущенного  при  формировании  объединенного  каталога  на  территорию
миллионных листов.

Цифровая  модель  строилась  без  дополнительных  полос  уширения  за  внешними

границами  листов  миллионного  масштаба.  В  качестве  критерия  для  оценки  аномальных
величин невязок была выбрана предельная величина ошибки взаимного положения смежных
пунктов, равная 7 см при уровне доверительной вероятности 95%.

При  этих  установках  количество  пунктов  с  аномальными  величинами  невязок

получилось равным 35. В их числе было 25 пунктов 1 класса и 10 пунктов второго класса, в
подавляющем  большинстве  смежных  с  забракованными  пунктами 1 класса.  Как  уже
говорилось  раньше,  такая  ситуация  объясняется  схемой  уравнивания,  принятой  при
установлении  СК-42  и  последующем  развитии  ГГС  в  этой  системе.  Сначала  уравнивались
полигоны первого класса, и лишь потом полигоны заполнялись сплошными сетями 2 класса.
Сети 2 класса уравнивали, принимая координаты пунктов 1 класса за твердые. Поскольку в
действительности  полигоны  триангуляции 1 класса  являются  существенно  менее  жесткими
построениями,  чем  сплошные  сети 2 класса,  то  и  наибольшие  деформации  сети  в  большей
мере  связаны  именно  с  пунктами 1 класса.  Следует  обратить  внимание  и  на  то
обстоятельство, что большинство аномальных невязок относится к нескольким относительно
компактным группам пунктов.

Типичные  величины  аномальных  невязок  при  выбранных  критериях  отбраковки

находятся  в  интервале 20-30 см.  Однако  величина  одной  невязки  достигает 1 метра.  Как
будет видно позднее, эта невязка является не результатом деформации сети, а скорее всего,
вызвана  тем,  что  координаты  пункта  в  СК-42  и  СК-95  по  какой-то  причине  отнесены  к
разным центрам пункта.

На рис.П4.2 в виде векторов показаны величины и распределение в сети остаточных

расхождений  в  координатах  пунктов,  полученных  после  преобразования  с  использованием
цифровой модели, в которой не использованы все пункты, имевшие аномальные невязки при
ее  построении.  Напомним,  что  для  использованных  пунктов  остаточные  расхождения
координат всегда равны нулю. Вектора смещения отражают расхождения координат пунктов
в СК-95 из каталога и координат в этой же системе, полученных по координатам в СК-42 в
результате преобразования с использованием цифровой модели.

Величины  этих  остаточных  расхождений  и  величены  невязок,  оцениваемых  при

построении модели не равны между собой, но, как правило, эти различия не очень велики.
Эти  различия  объясняются  тем,  что  невязки  при  построении  модели  вычисляются  при
исключении из модели только одного, оцениваемого пункта, даже если для смежных пунктов
невязки также имеют аномальные величины.
