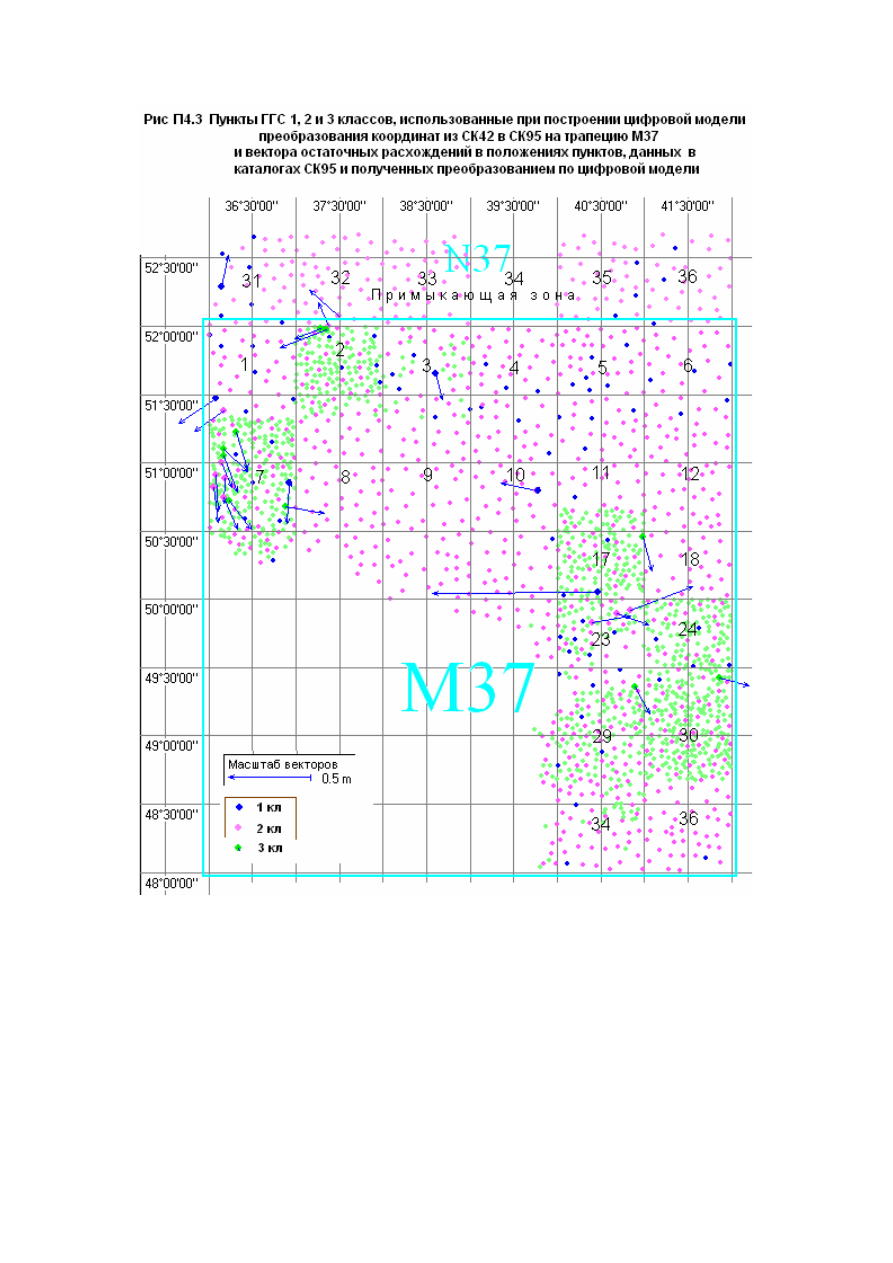

На рисунке П4.3 показаны пункты 1-3 классов, использованные при построении цифровой

модели  для  территории  только  одного  листа  М37  карты  масштаба  1:1 000 000,  и  полученные
остаточные расхождения в координатах пунктов, исключенных при построении модели.



Пункты 3 класса добавлены лишь на тех трапециях масштаба 1:200 000, на которых

были  проблемные  пункты 1 класса  с  большими  невязками  координат.  Имеются  как
совпадения, так и различия в сравнении с результатами, полученными только по пунктам 1-2

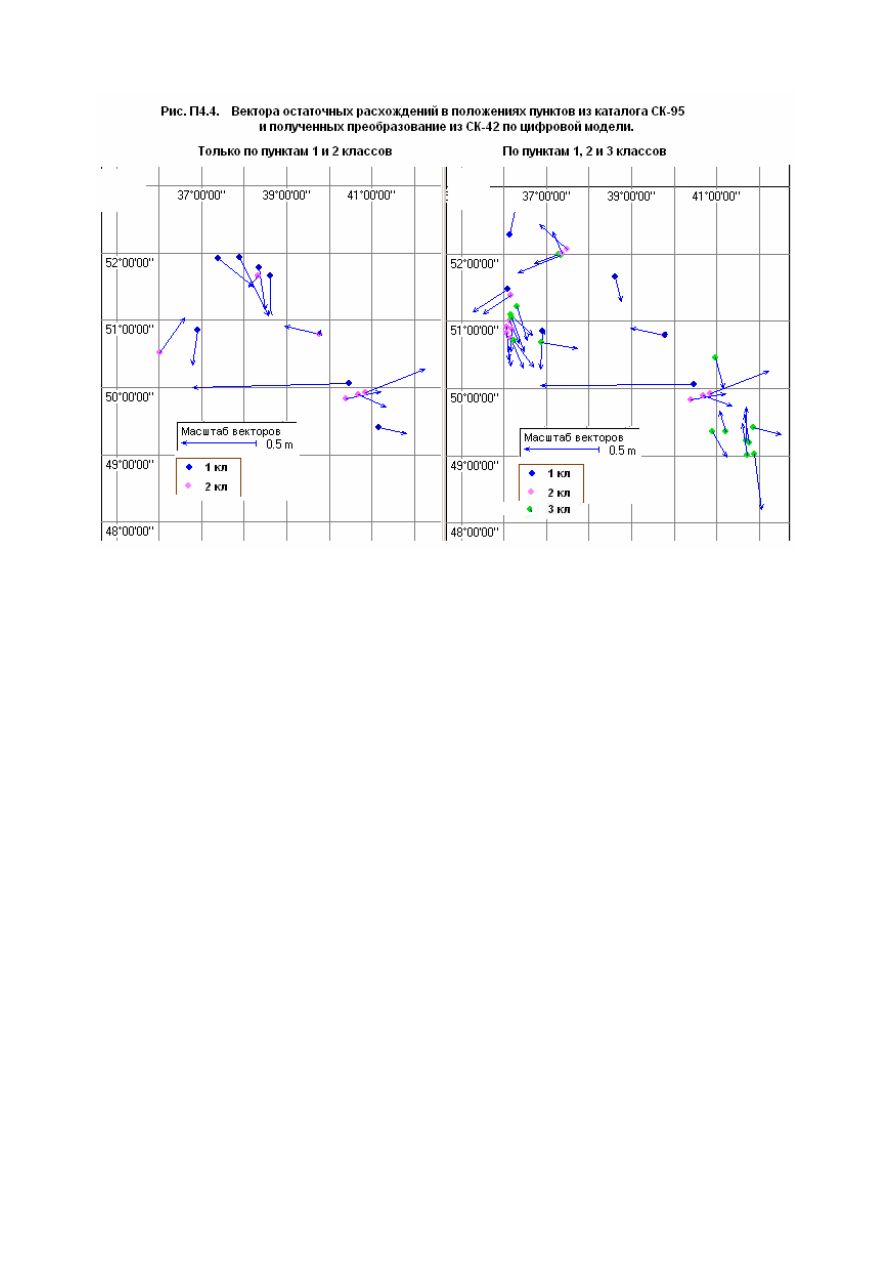

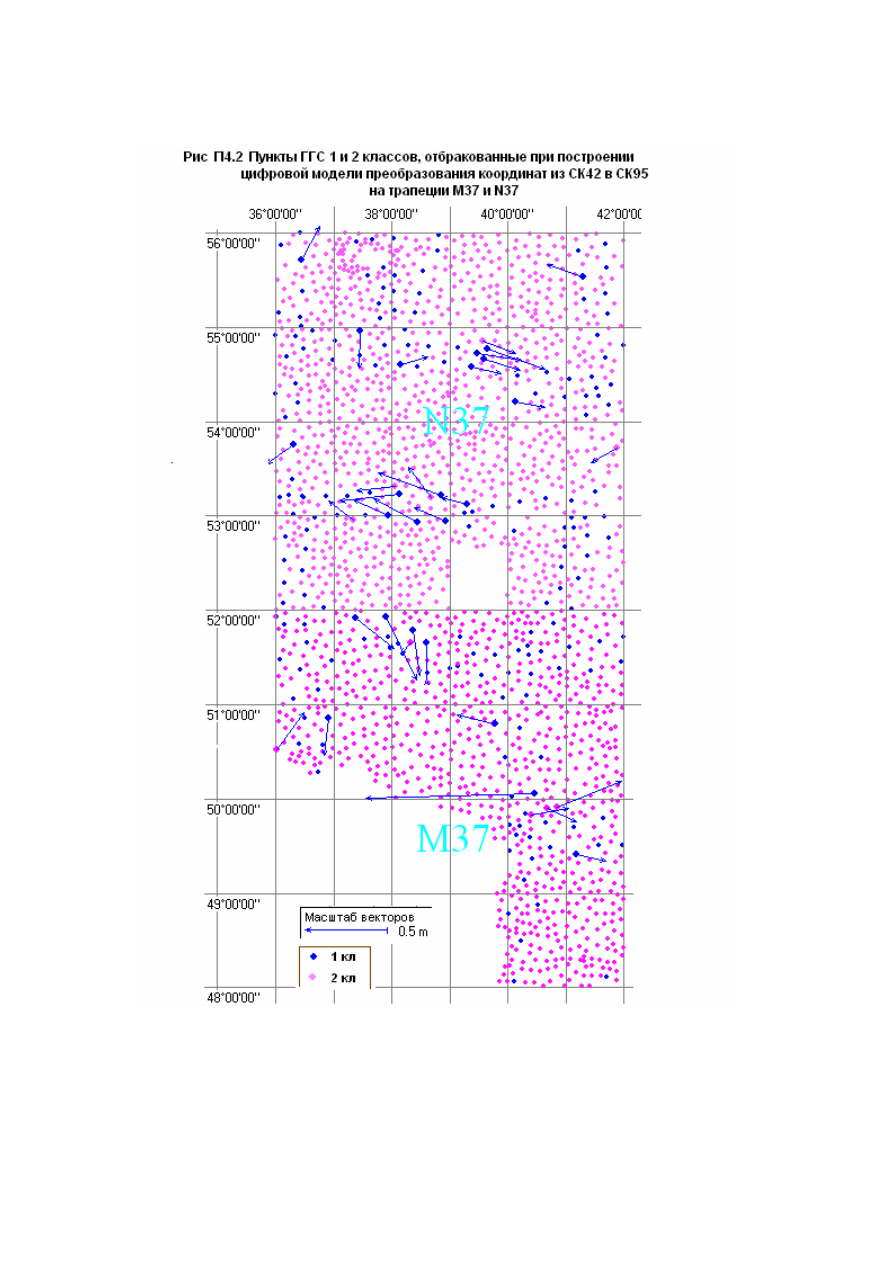

классов  и  отраженными  на  рис.  П4.2.  На  рис.  П4.4,  на  котором  показаны  только  пункты  с
остаточными расхождениям в координатах для обоих вариантов построения модели на одну
и ту же территорию, сходства и различия этих двух результатов видны более четко.










66



Для  некоторых  пунктов 1 и 2 классов  ситуация  не  изменилась  после  добавления  в

модель  данных  о  пунктах 3 класса.  У  некоторых  из  этих  пунктов  невязки  уменьшились  до
допустимых и они исключены из числа забракованных. Но в числе забракованных появилось
три  новых  пункта 1 класса  и  пять  новых  пунктов 2 класса.  К  числу  забракованных
добавились и пункты 3 класса. Внешне общая ситуация скорее ухудшилась.

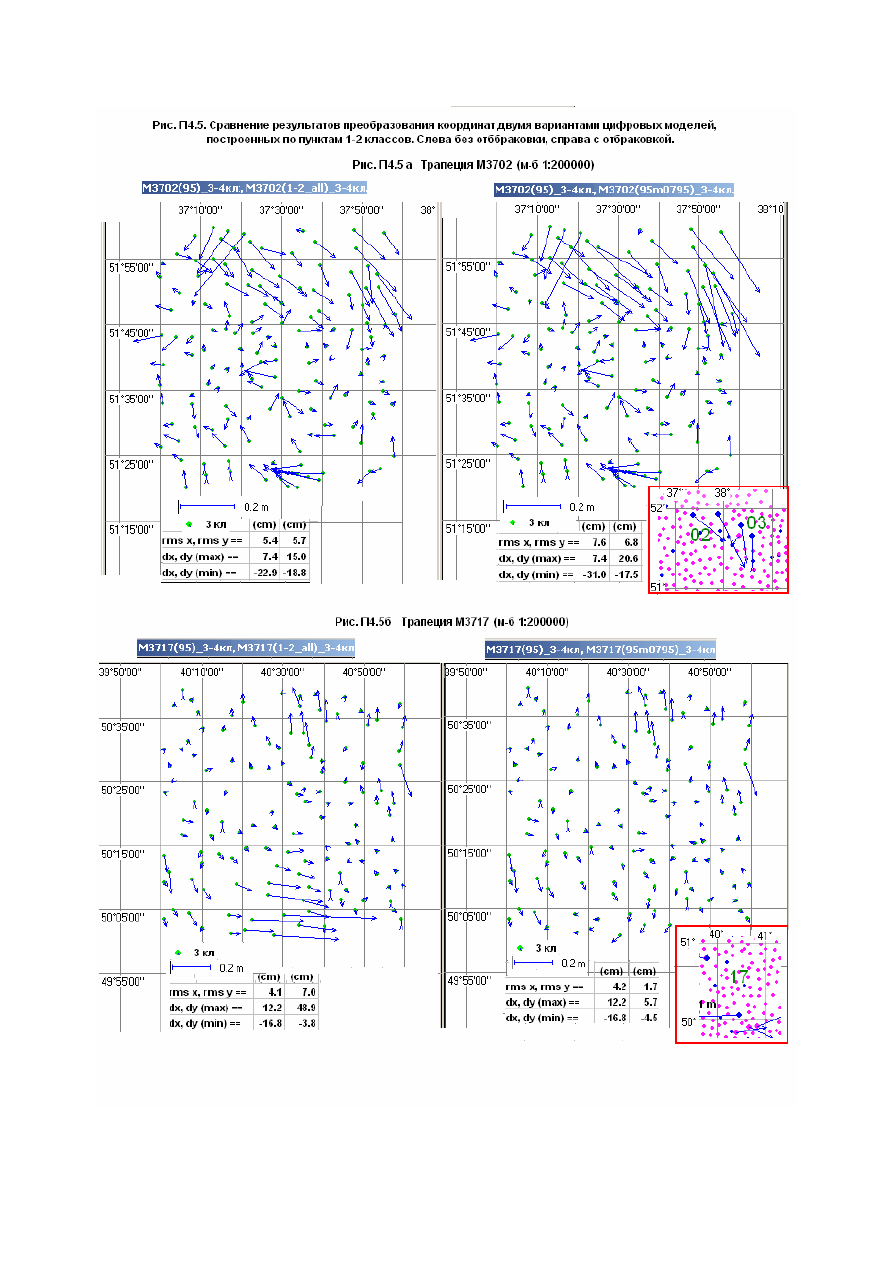

На  рисунках  П4.5а  и  П4.5б  показаны  результаты  использования  построенных

цифровых  моделей  при  преобразовании  координат  пунктов 3 класса.  Использовались  две
версии  модели,  обе  построенные  по  координатам  пунктов 1-2 классов  на  территорию
объединенных трапеций М37 и N37: версия модели с включением данных о всех пунктах 1-2
классов и версия, построенная с отбраковкой пунктов исходя из значения пороговой ошибки
взаимного положения смежных пунктов, равной 7 см при доверительной вероятности 95%.
Оценивалась точность преобразования координат для пунктов 3 класса на двух трапециях м-
ба 1:200000: для  трапеции  М37-II (рис  П4.5а)  и  М37-XVII (рис  П4.5б).  При  работе  в
программных  пакетах  из-за  неудобства  использования  римских  цифр  трапеции  обозначены
как М3702 и М3717. Такие же обозначения использовались и в тексте.

На  обеих  трапециях  при  построении  моделей  встретились  пункты  с  значительными

невязками.  Фрагменты  сети 1-2 класса  на  соответствующих  участках  с  векторами  невязок
показаны  на  этих  же  рисунках  на  врезках.  На  рисунках  показаны  разности  положений
пунктов 3 класса  по  каталогу  в  системе  СК-95  и  положений  этих  же  пунктов,  полученных
преобразованием из системы СК-42 с использованием упомянутых выше моделей. Помимо
графического  представления  остаточных  расхождений  координат  на  рисунках  даны
таблички  с  оценками  средних  кавдратических  значений  для  получаемых  расхождений
координат, а также минимальные и максимальные величины полученных расхождений.

Для  разных  трапеций  результаты  оценок  приводят  к  различным  выводам.  На

трапеции М3702 включение в модель данных о пунктах с аномальными невязками приводит
к некоторому улучшению точности преобразования вблизи мест расположения этих пунктов.
Но  уже  в  некотором  удалении  от  них  остаточные  уклонения  остаются  относительно
большими.  Общая  точность,  вообще  говоря,  невелика  и  для  получения  более  достоверного
преобразования необходимо привлечение к построению модели дополнительных данных.





67



На  трапеции  М3717  включение  в  модель  данных  о  единственном  пункте  с

аномальными невязками приводит к прямо противоположному результату.
