ГКИНП (ГНТА)–06-278-04. Выполнение работ в системе координат 1995 года (СК-95) - часть 15



56

Отождествление выполняется по совпадению индексов пунктов, а если пункт имел

более одного центра и у этих центров в каталогах заданы номера, то и по одновременному

совпадению этих номеров. Неотождествленные пункты остаются в нижних таблицах.

По  команде  «Модель/Обработать»  начинается  построение  цифровой  модели  с

одновременным анализом качества данных и отбраковкой. Результаты анализа в виде значений
невязок для обеих плановых координат по всему списку общих пунктов выводятся в табличном
виде в верхнюю часть окна программы и в виде протокола отбраковки в его нижней части.

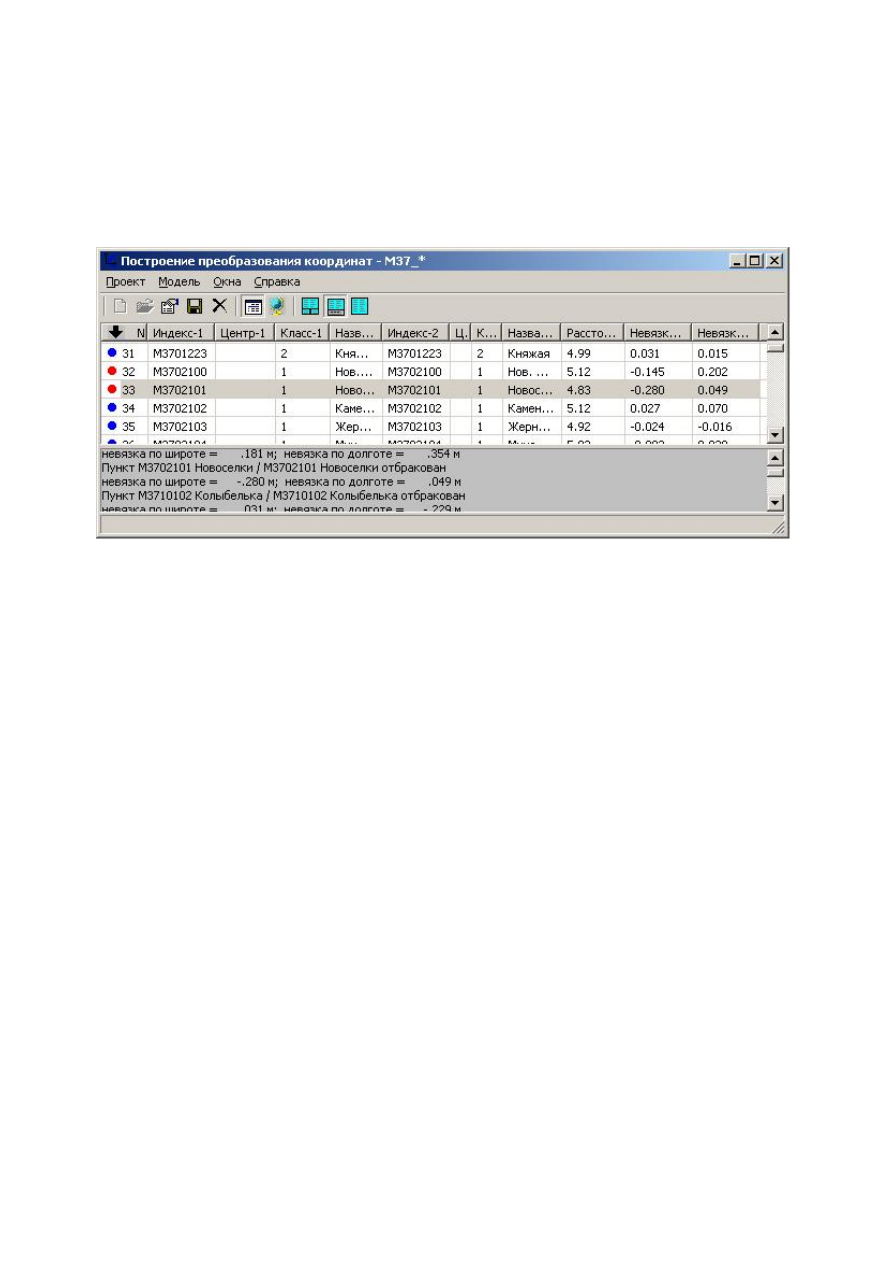

Рис. ПЗ.10 Вид окон со значениями невязок для обеих плановых координат

по всему списку общих пунктов и протокола отбраковки


Смысл  получаемых  невязок  в  данной  задаче  построения  цифровых  моделей

преобразования  координат  требует  дополнительного  пояснения.  Одно  из  свойств
создаваемой  цифровой  модели  состоит  в  том,  что  в  так  называемых  узлах  этой  модели,
совпадающих  с  положениями  пунктов,  использованных  для  ее  построения,  невязки  при
преобразовании  отсутствуют.  Иными  словами  полученная  модель  при  ее  использовании
точно  воспроизводит  координаты  пунктов  в  узлах,  независимо  от  того,  имеются  в  этих
координатах какие-либо ошибки, каковы их свойства и источник происхождения.

Невязки, оцениваемые при построении модели, получаются как разность между двумя

парами  координат:  координатами  пункта  в  каталоге  конечной  системы  координат  и  его
координатами,  полученными  из  исходной  системы  посредством  координатного
преобразования по модели, которая построена без использования этого пункта. Получаемая
невязка  показывает,  с  какой  точностью  возможна  интерполяция  поправок  координат  в
районе  данного  пункта,  если  данные  этого  пункта  для  интерполяции  не  используется.
Получаемая невязка может быть как следствием реальных деформаций сети в окрестностях
данного  пункта,  которые  не  могут  быть  учтены  без  использования  координат  этого  пункта
для  такой  интерполяции,  так  и  следствием  каких  либо  других  ошибок,  не  имеющих
отношения собственно к деформациям сети. Например, просто ошибок ввода координат или
отнесения  координат  не  к  тому  центру.  В  первом  случае  отбраковка  конкретного  пункта
приведет лишь к ухудшению качества интерполяции в его окрестностях. Более актуальны в
таком случае меры по привлечению к построению модели дополнительных пунктов в данном
районе.  Во  втором  случае  отбраковка  пункта  с  аномальными  значениями  невязок  реально
необходима.

Таким  образом  процедура,  именуемая  отбраковкой,  при  построении  модели  не

является  таковой  в  ее  общепринятом  понимании.  Это  лишь  инструмент,  облегчающий
оценку  качества  сравниваемых  сетей  и  одновременно  возможности  создаваемой  модели
воспроизводить  взаимные  деформации  сравниваемых  сетей  и  учитывать  их  при
преобразовании  координат.  Это  указание  пользователю  на  те  пункты  и  участки  сети,




57



которые  могут  потребовать  дополнительного  анализа  исходных  материалов,  а  возможно  и
дополнительных данных для построения качественной модели.

При анализе необходимо принимать во внимание и то обстоятельство, что оцениваемые

невязки  получаются  при  использовании  модели,  в  определенном  смысле  неполноценной
вследствие исключения из нее гипотетически проблемного пункта. При этом остается, вообще
говоря,  неизвестным,  каковы  будут  ошибки  преобразования  координат  для  пунктов,
расположенных в пространстве между ним и ближайшими окружающими пунктами, если пункт
с  аномальной  невязкой  не  будет  отбракован.  В  некоторых  сложных  случаях  только
дополнительные  пункты  сгущения,  не  использовавшиеся  при  построении  модели  могут  дать
возможность такой оценки. Величины рассогласования координат для этих пунктов с учетом их
территориального  распределения  могут  дать  основания  для  окончательного  решения  о
необходимости исключения пункта или целесообразности его сохранения в модели (возможно и
в совокупности с этими дополнительными пунктами или их частью).

Не исключается и вероятность того, что на части территории с аномально большими и быстро

меняющимися деформациями ГГС задача преобразования координат в СК-95 невозможно будет решить
иначе, чем переуравниванием прежних измерений или даже проведением полевых работ.

Положение  пунктов  с  аномальными  невязками  могут  быть  просмотрены  в

совокупности с положениями остальных пунктов сети, как показано на рис. ПЗ.11.





































58

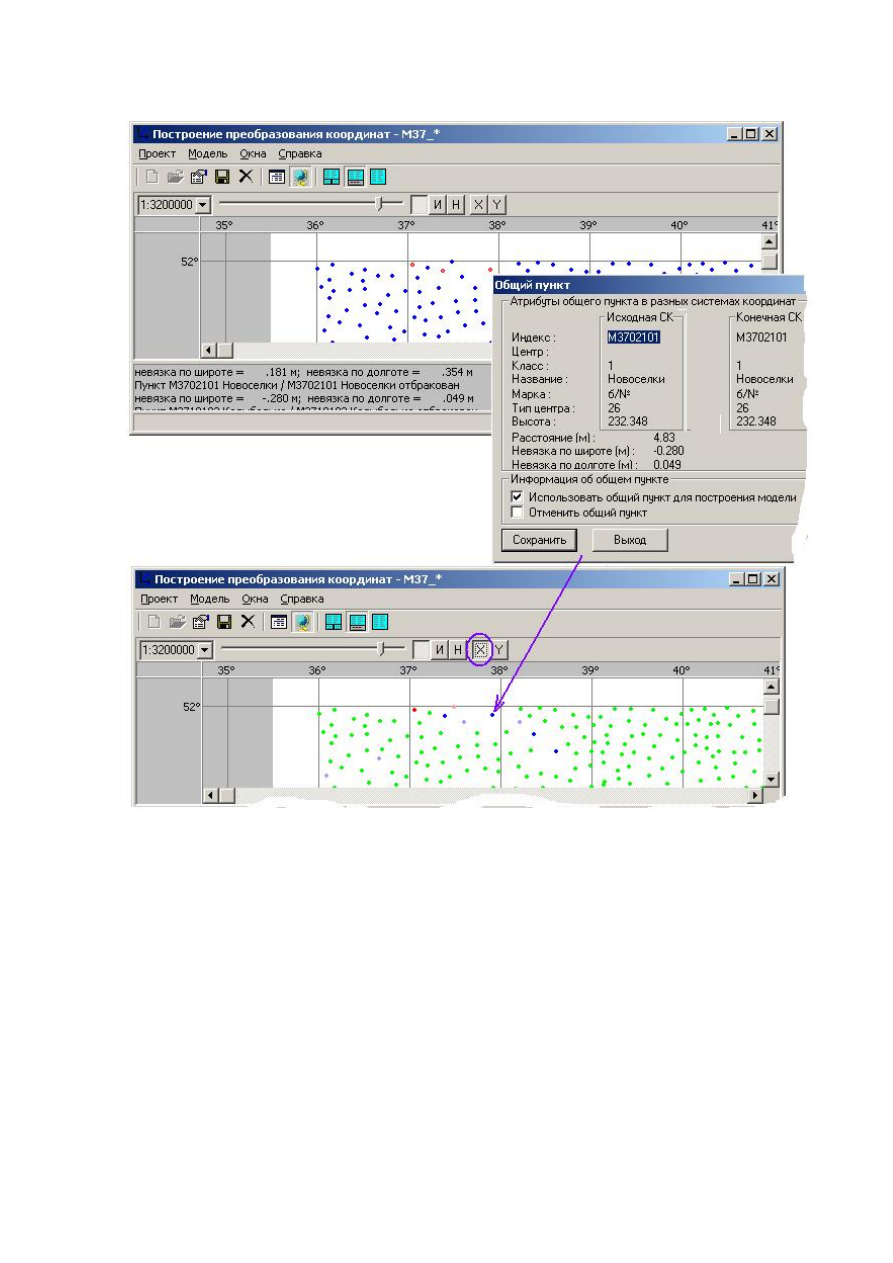

Рис. ПЗ.11 Вид окон с различными невязками координат пунктов



Пункты  с  аномальными  невязками  могут  быть  показаны  без  учета  их

дифференциации по величинам невязок в широтах или долготах (первая часть приведенного
выше  рисунка),  так  и  порознь  для  каждой  из  координат  (нижняя  часть  рисунка).  В  этом
случае разными цветами показываются пункты с невязками разных знаков, а такими же но
более  бледными  цветами  показываются  пункты  с  невязками,  не  выходящие  за  предельные
значения,  но  по  абсолютной  величине  превышающие 2/3 предела.  Предельно  допустимые
величины  невязок  определяются  двумя  параметрами,  задаваемыми  пользователем  при
подготовке к обработке. Требованием к ошибке координат смежных пунктов и требованием
к доверительному интервалу этой оценки. Первый параметр может выбираться произвольно
по желанию пользователя. Второй параметр может иметь три значения: 95%, 99% и 99.7%.
Не  останавливаясь  на  деталях  выбора  доверительного  интервала,  укажем,  что  выбор 95%
интервала означает выбор более жесткого критерия отбраковки при одинаковых требованиях
к точности взаимного положения смежных пунктов.





59

Непосредственно  с  плана  сети  можно  просмотреть  индивидуальную  информацию  о

любом  выбранном  на  плане  пункте.  Окно  с  соответствующей  информацией  показано  в
середине  рис.  ПЗ.11.  Это  окно  может  быть  вызвано  не  только  из  окна  плана  сети,  но  и  из
таблицы  невязок,  показанной  на  предшествующем  рисунке.  В  окне  с  индивидуальной
информацией  о  пунктах  можно,  используя  переключатели  в  его  нижней  части,  исключить
данный пункт из процесса построения модели, независимо от соответствующих ему величин
невязок.



П.3.4. Сохранение и использование цифровой модели


После  получения  окончательного  варианта  цифровой  модели  последняя  может  быть

сохранена в виде файла.

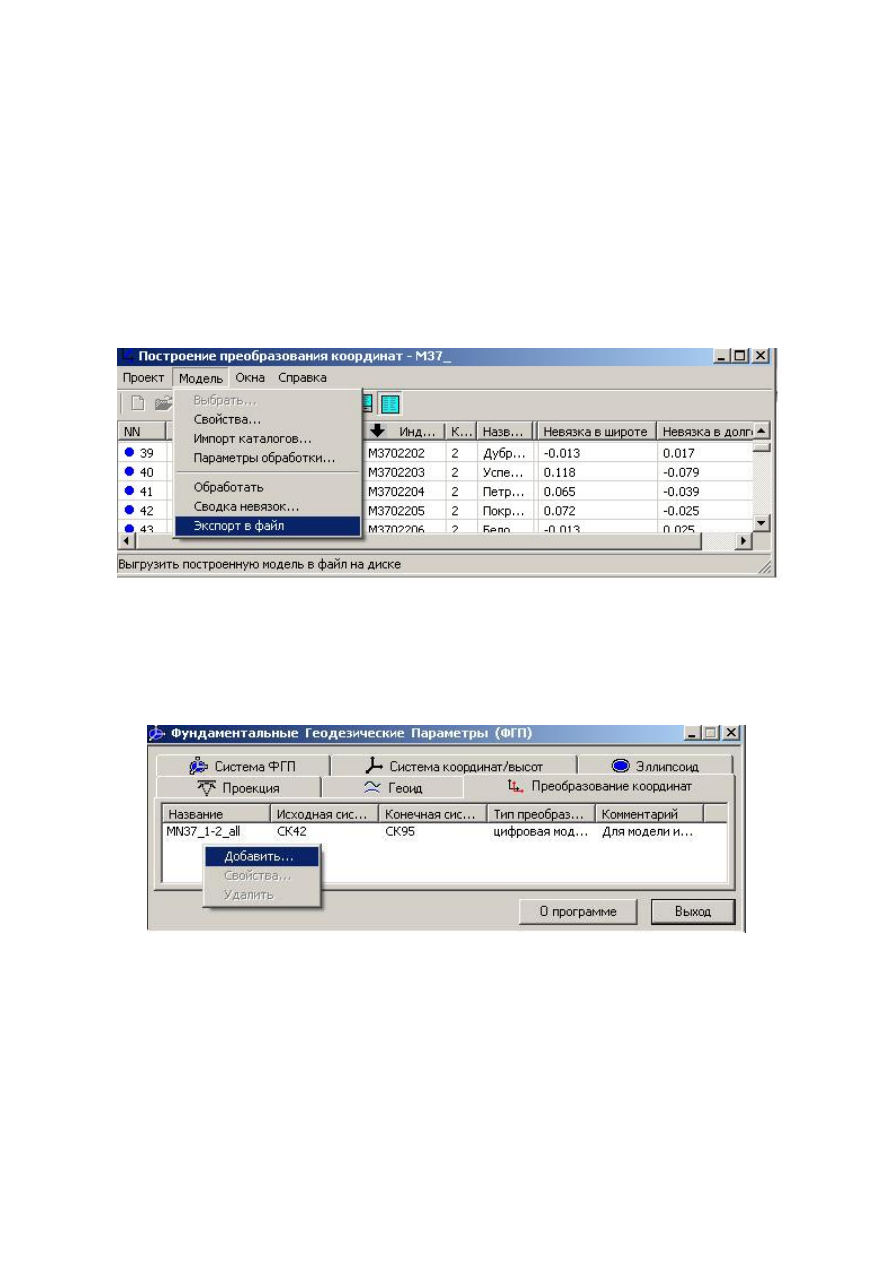

Рис.ПЗ.12 Вид окон при  сохранении цифровой модели как файла


Для  использования  цифровой  модели  она  должна  быть  внесена  в  раздел
«Преобразование

координат»

библиотеки

фундаментальных

геодезических

параметров.






Рис. ПЗ.13 Вид окна ФГП, раздел «Преобразование координат» при внесении

цифровой модели в библиотеку фундаментальных параметров
