52

Окно каталогов с открытым каталогом и развернутым меню, обеспечивающим работу

с  данными  одного  выделенного  пункта  этого  каталога  показано  на  следующем  рисунке.
Некоторые из этих функций могут быть выполнены для всех пунктов каталога.

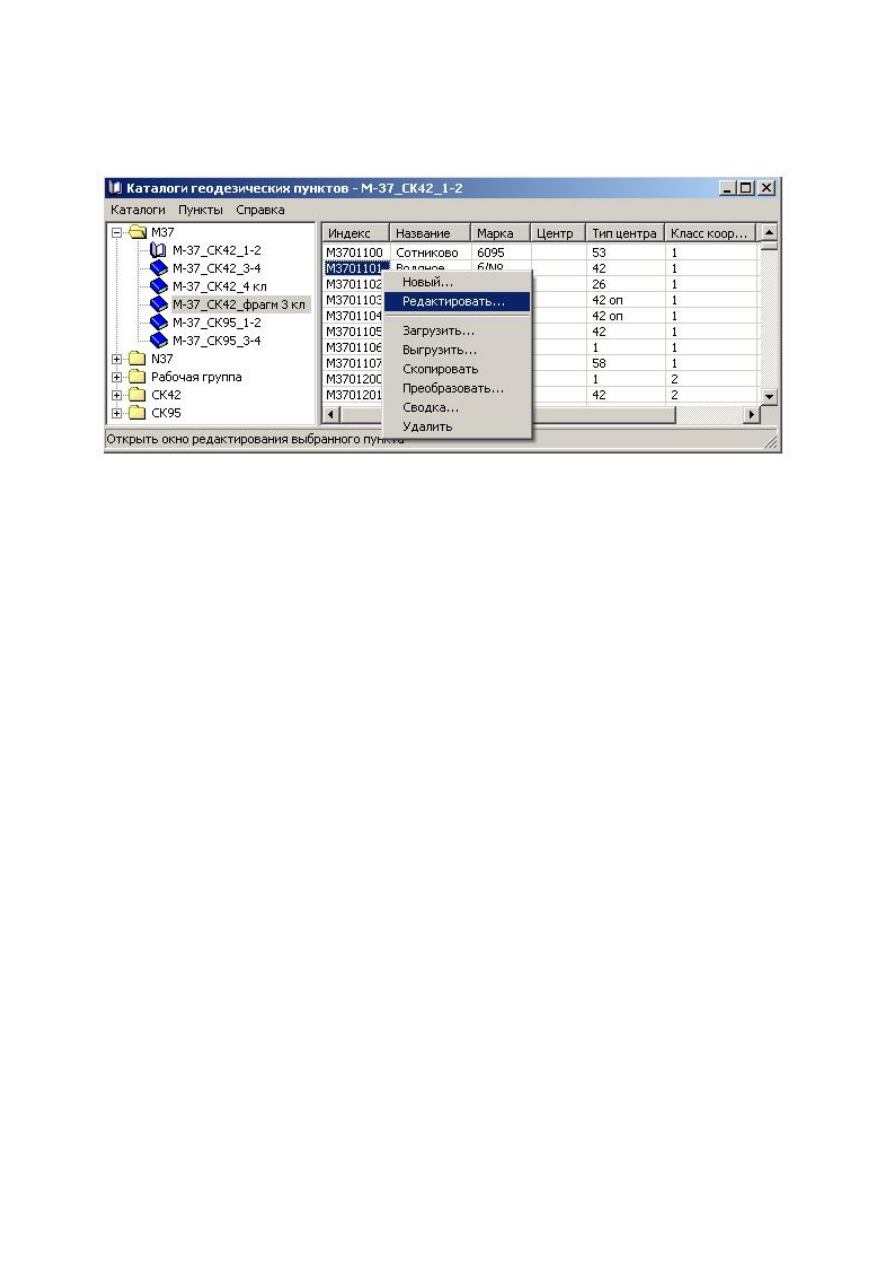

Рис. ПЗ.6 Окно каталогов с открытым каталогом и развернутым меню с

выделенным пунктом этого каталога


В базу данных новые каталоги могут быть импортированы лишь в том случае, если в

библиотеке  фундаментальных  параметров  уже  создана  группа  ФГП,  соответствующая
аналогичным  свойствам  каталога,  уже  указанным  в  импортируемом  файле  и  занесенным  в
него  во  время  его  создания.  В  базу  данных  может  быть  добавлен  новый  первоначально
пустой  каталог.  В  этом  случае  программа  предложит  назначить  ему  ФГП  из  числа  уже
имеющихся  в  соответствующей  библиотеке  ФГП.  В  дальнейшем  в  любой  каталог,  в  том
числе и пустой, автоматической загрузкой могут быть добавлены новые данные при условии
совпадения  ФГП  каталога  и  добавляемых  координат  пунктов.  Проверка  согласованности
ФГП  выполняется  автоматически.  Пункты  в  каталог  могут  быть  добавлены  и  вручную.
Возможно и ручное редактирование данных о пунктах, уже содержащихся в каталогах. Более
детальное описание всех операций с каталогами можно найти в руководстве к программному
пакету ГЕОМАСТЕР.



П.3.3. Построение цифровых моделей преобразования координат


Построение  цифровых  моделей  начинается  с  создания  проекта.  В  каждом  проекте

может  быть  построена  только  одна  модель  при  любом  возможном  количестве  ее
последующих изменений и уточнений. Ниже на рис. ПЗ.7 показан процесс создания нового
проекта.





53

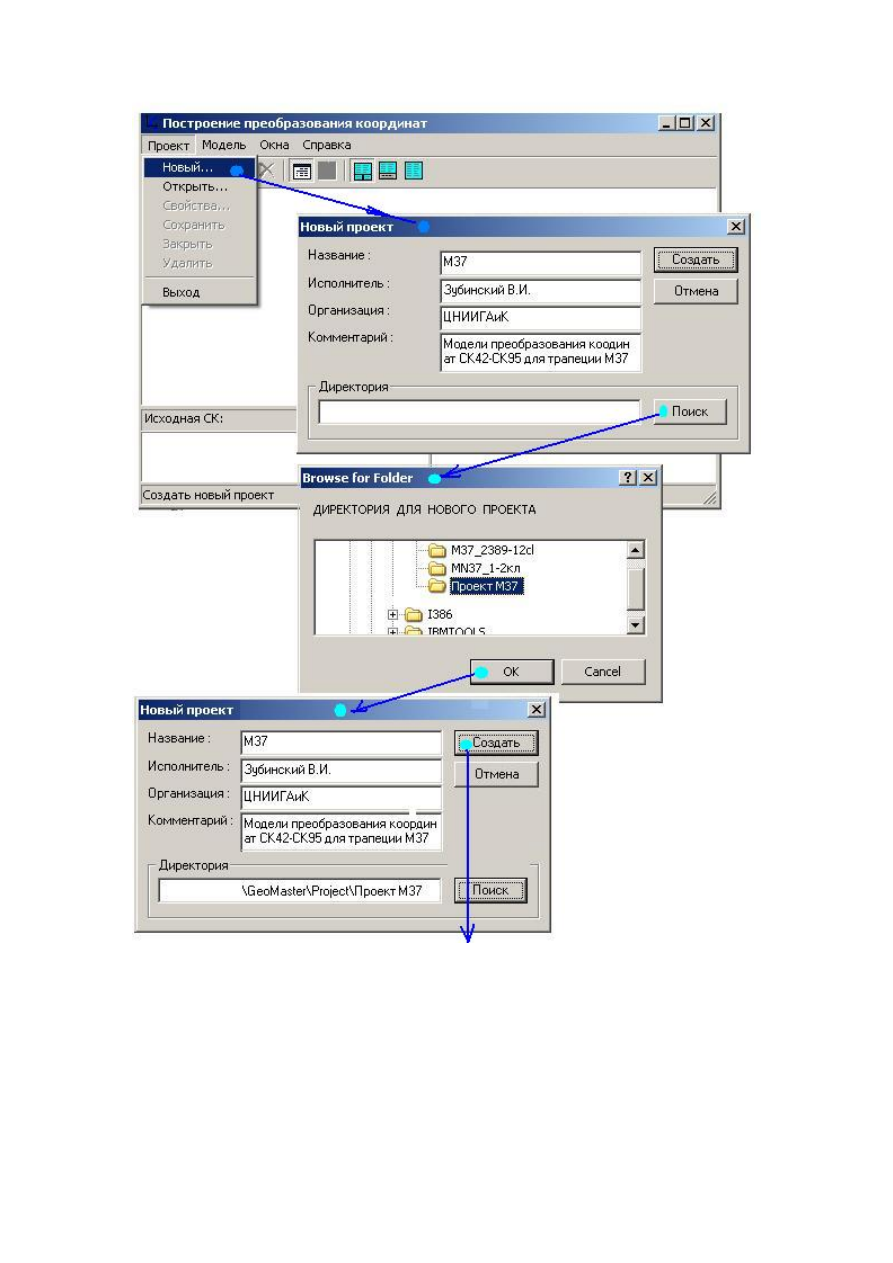

Рис. ПЗ.7 Вид окон при создании нового проекта модели преобразования координат



На  рис.  ПЗ.8  показано  главное  окно  нового  проекта  в  процессе  задания  свойств

модели  и  импорта  в  проект  координат  пунктов  для  данной  территории  в  двух  системах
координат для построения цифровой модели. Задание свойств цифровой модели включает в
частности  указание  территориальных  границ  создаваемой  модели,  глубины  примыкающей
территории  и  критериев  отбраковки  аномальных  данных.  Использование  пунктов  на
примыкающей  территории  по  всей  границе  необходимо,  как  для  повышения  надежности
построения  модели  для  определения  координат  граничных  пунктов,  так  и  для  обеспечения
согласованности  модели,  создаваемой  на  данной  территории  и  моделей,  которые  будут
строиться или уже построены для смежных или перекрывающихся участков сети.





54

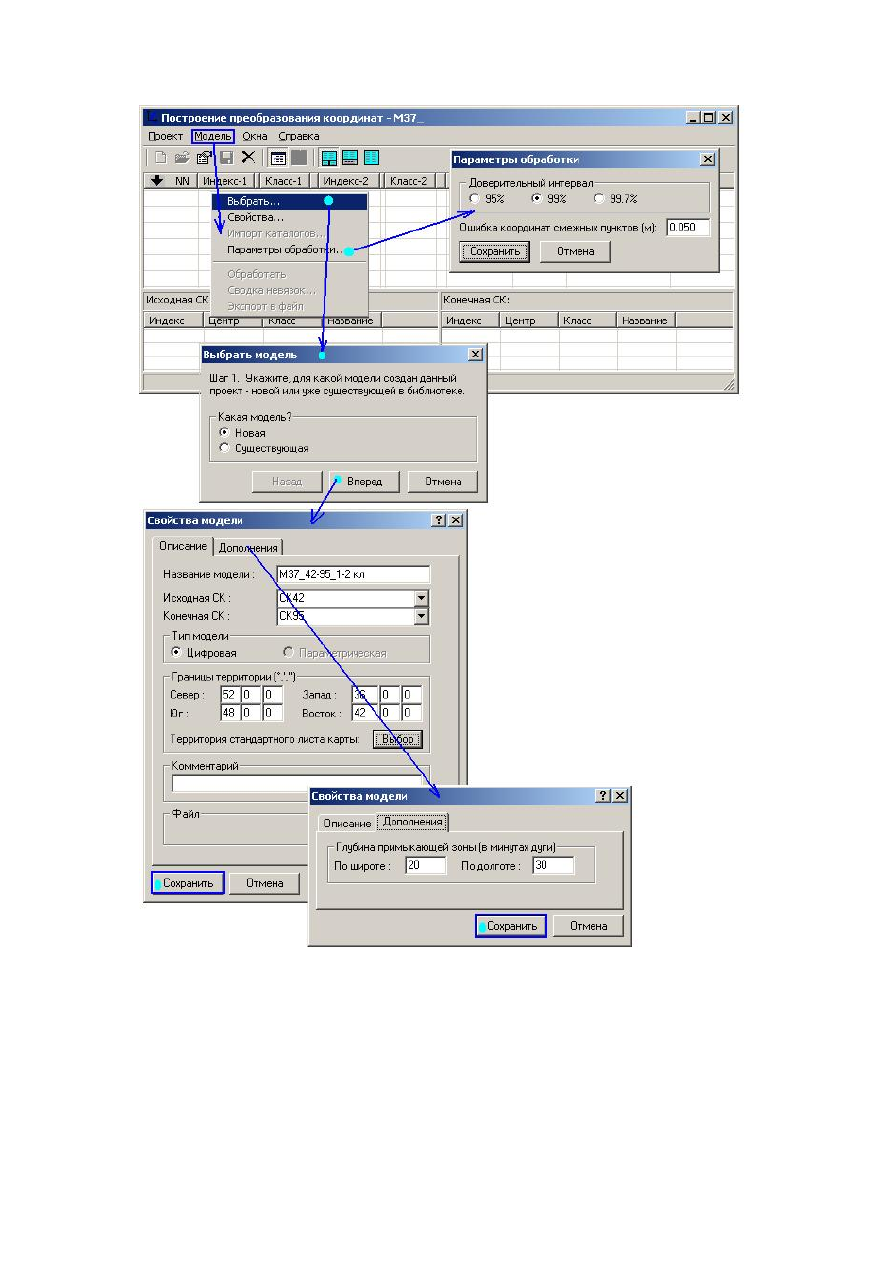

Рис. ПЗ.8  Порядок действий задания свойств модели для данной территории в двух

системах координат



Импорт  координат  в  проект  схематически  показан  на  следующем  рисунке.  Импорт

может  осуществляться  последовательно  из  нескольких  каталогов  для  каждой  из  систем
координат.  При  этом  каталоги  для  импорта  могут  выбираться  в  произвольном  порядке.
Первоначально импортируемые данные помещаются в нижних таблицах, в левой или правой
ее  половине  в  зависимости  от  системы  координат,  к  которой  относятся  импортируемые
координаты.  В  процессе  импорта  выполняется  отождествление  данных,  представленных  в
разных системах, но относящихся к одному и тому же пункту. Данные об отождествленных
пунктах переносятся в верхнюю объединенную таблицу.




55

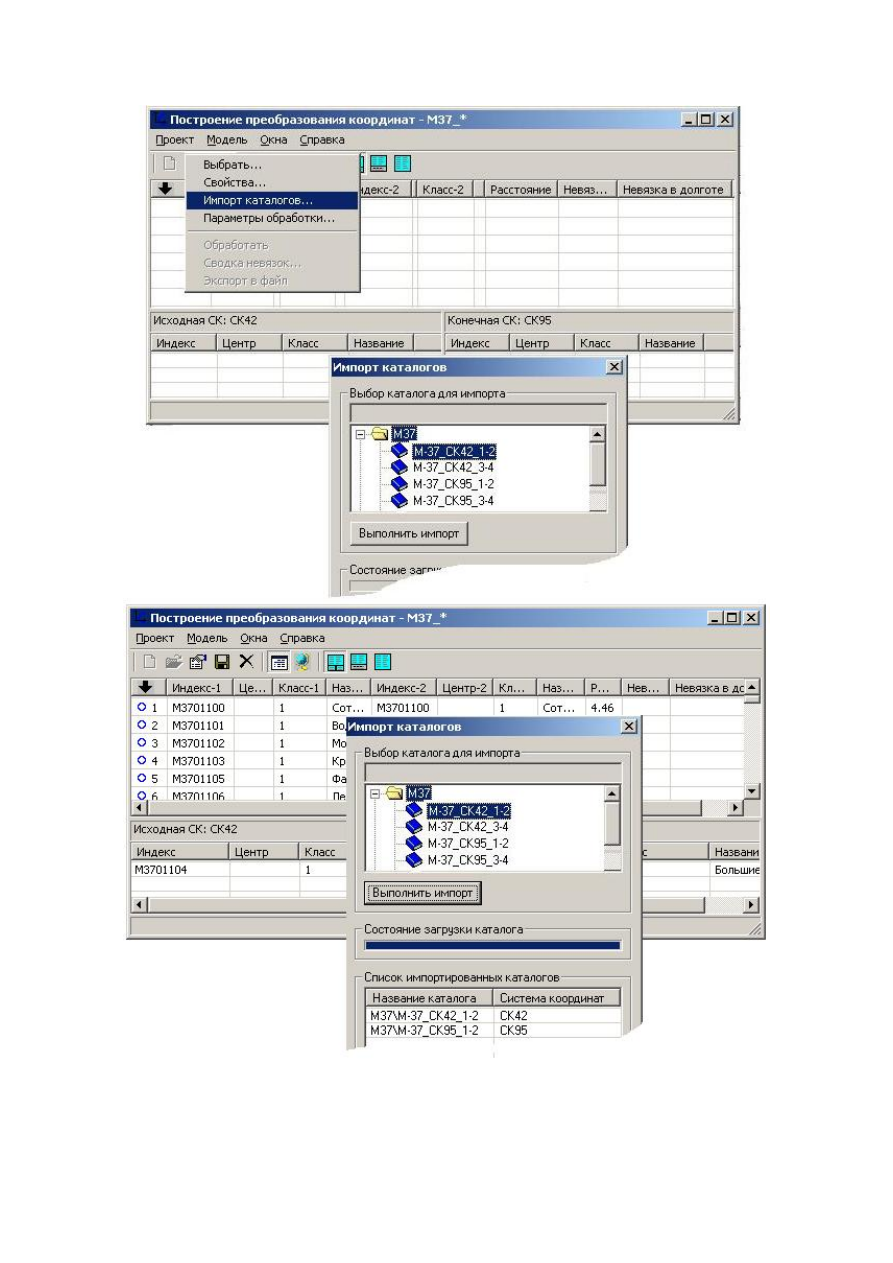

Рис. ПЗ.9 Вид окон при импорте координат из каталогов в проект из каждой из

систем координат
