Рис. 10

При  гравировании  необходимо  установить  обводную  иглу  в  центр  условного  знака  на

шаблоне,  сориентировать  пантограф  в  соответствии  с  расположением  данного  знака  на
оригинале,  проверить  ориентировку  по  переднему  срезу  марки  визира  и  по  ориентирным
линиям  на  основании  прибора  и  совместить  гравировальную   иглу  с  центром  этого  знака,
проверяя  центрировку  плавным  опусканием  иглы.  Далее,  нажав  на  кнопку  обводной  иглы,
обводят  контур  условного  знака  и  производят,  если  нужно,  выборку  гравировального  слоя
внутри знака.

Пояснительные  подписи,  выраженные  в  виде  обыкновенной  или  десятичной  дроби,

гравируют  с  помощью  подвижного  цифрового  шаблона,  находящегося  в  нижней  части
шаблона  топографических  условных  знаков.  Против  середины  каждой  цифры  нанесены
ориентирные  штрихи,  а  на  нижней  грани  гнезда  цифрового  шаблона  нанесена  шкала,
служащая для последовательного набора чисел с необходимым интервалом между цифрами.
Короткие  штрихи  шкалы  служат  для  набора  чисел,  содержащих  единицу.  После
установления каждой цифры на необходимый штрих шкалы положение шаблона фиксируют
поворотом рычага.

Подписи  горизонталей,  изобат  и  гравирование  других  численных  характеристик,  не

содержащих  обыкновенную  или  десятичную  дробь,  осуществляют  с  помощью  цифрового -
реечного шаблона 1, на котором сразу устанавливают необходимое число.

Ввиду  того,  что  цифры  имеют  утолщенные  элементы,  обводить  их  приходится  по

внешней и внутренней сторонам.

Прибор предназначен для общего пользования (1 прибор на 5 человек, при наличии МНП

- один прибор на бригаду).

Малый накладной пантограф МНП (рис. 9) имеет то же назначение, что и прибор ГГП, но

им  нельзя  гравировать  численные  характеристики,  выражающиеся  в  виде  обыкновенной
дроби.

Прибор  состоит  из  основания 7, системы  рычагов 2, ориентирующего  устройства 10,

гнезда 4 для крепления шаблонов, узла обводной иглы 3 и узла гравировальной иглы 8.

Основание  представляет  собой  плиту  из  прозрачного  органического  стекла  с  круглым

отверстием для ориентирующего устройства и двумя ручками 9 для перемещения прибора.

Система  рычагов  обеспечивает  постоянное  уменьшение  5

×

  условных  знаков  и  цифр,

награвированных на металлических шаблонах.

Ориентирующее устройство представляет собой пластинку из оргстекла с прямоугольным

вырезом  для  свободного  перемещения  гравировальной  иглы.  С  нижней  стороны  пластины
нанесена прямоугольная сетка, предназначенная для ориентирования прибора.

Гнездо для крепления шаблонов представляет собой углубление трапециевидной формы,

фиксация  шаблонов  в  котором  осуществляется  при  помощи  прижимной  планки 5. При
нажатии  на  кнопку 6 прижимная  планка  отходит  и  шаблон  выталкивается  из  гнезда
пружинящей пластиной.

Назначение узлов обводной и гравировальной игл то же, что и в приборе ГГП. Давление

на гравировальную иглу регулируется вращением гайки 1.

В комплект прибора входят набор шаблонов условных знаков и цифр, кассеты для набора

чисел, запасные гравировальные и обводные иглы.

Гравирование  условных  знаков  осуществляется  так  же,  как  и  прибором  ГГП.  Прибор

МНП предназначен для общего пользования (один прибор на 5 - 6 человек).

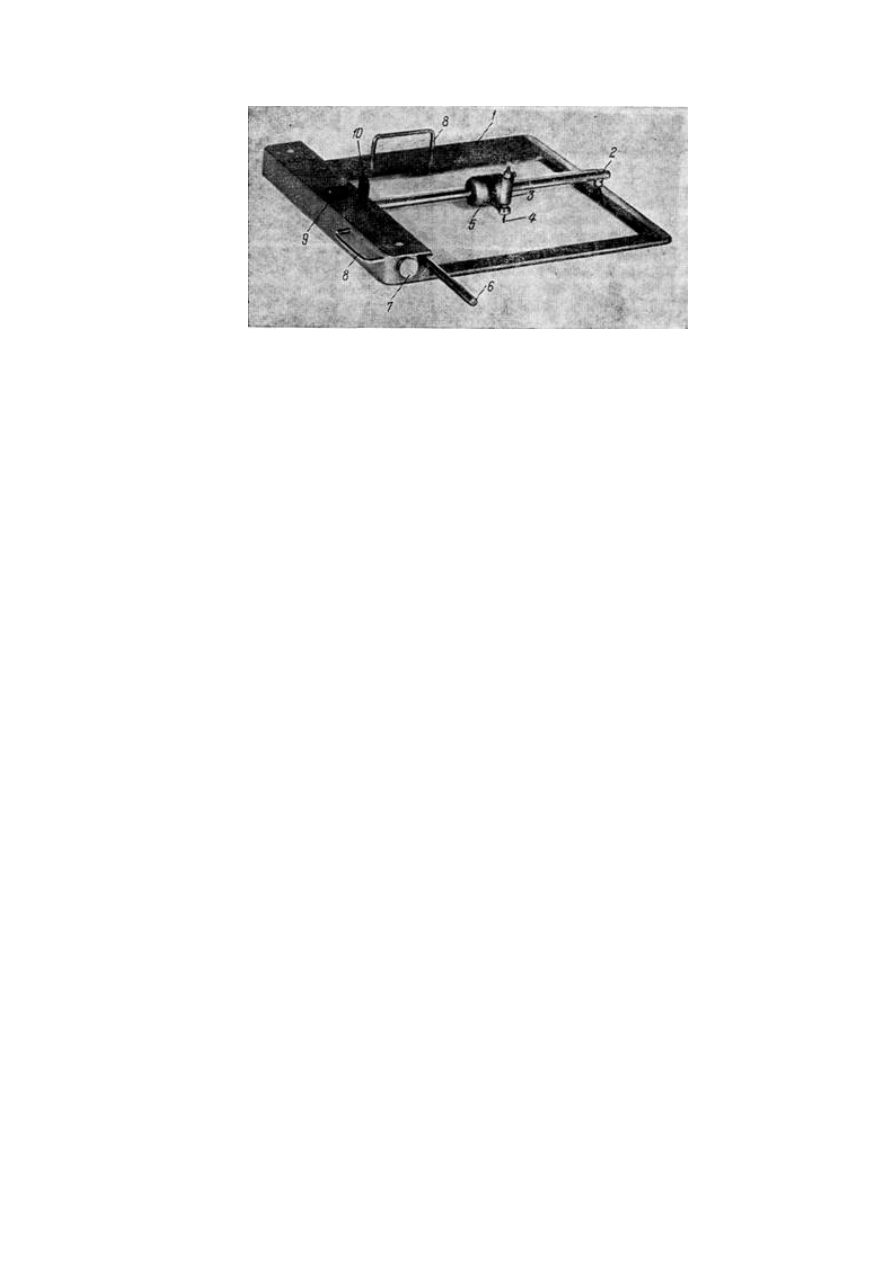

Штриховальный  прибор  ШП  (рис. 10) предназначен  для  гравирования  условных  знаков,

изображающихся прямыми параллельными линиями.

Он  состоит  из  прямоугольного  основания 1 в  виде  рамки,  на  которой  нанесены  штрихи

для  ориентирования  прибора.  В  левой  части  основания  по  призматической  направляющей
перемещается штанга 6, соединенная под прямым углом с направляющей каретки держателя
резца 2. Перемещение  штанги  для  гравирования  линий  через  определенные  интервалы
осуществляется  при  помощи  специального  устройства  нажатием  на  клавишу 9. Интервалы
устанавливают по шкале, помещенной на головке винта (лимбу) 7, шкала содержит деления
от 0,5 до 1,0 мм с интервалом через 0,1 мм. Свободное перемещение штанги производится
вручную с помощью ручки 10.

Гравирование выполняют резцом 4, установленным на подвижной каретке 5. Резец имеет

заточку,  позволяющую  гравировать  линии  в  обоих  направлениях.  Давление  на  резец  при
гравировании  осуществляется  нажатием  руки  на  втулку 3. В  исходное  положение  резец
возвращает  пружина,  расположенная  внутри  втулки.  Ручки 8 служат  для  перемещения
прибора.

В комплект прибора входят два одинаковых резца.
Прибор предназначен для общего пользования (один прибор на 6 - 7 человек).

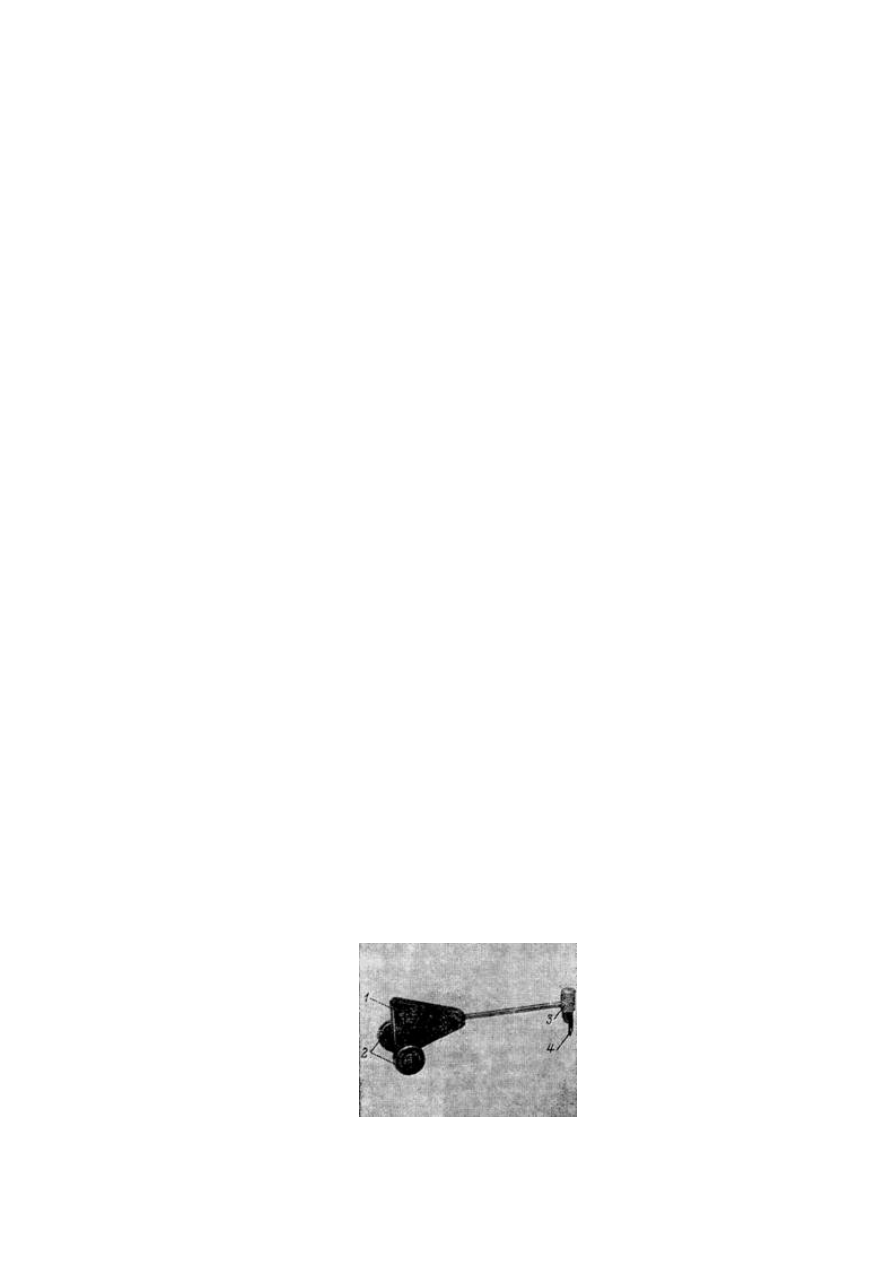

Тележка  гравировальная  малая  МГТ-1 (рис. 11) предназначена  для  гравирования  по

металлическим  трафаретам  и  линейке  одинарных  и  параллельных  линий  различной
толщины.  Она  состоит  из  корпуса 1, опирающегося  на  два  шарикоподшипника 2, и
держателя резца 3. Резец 4 от прибора ГПЛ крепится неподвижно.

МГТ-1 предназначена для индивидуального пользования.
Ручки  гравировальные  РГ  (рис. 12) предназначены  для  гравирования  тонких  линий

(горизонталей, изобат и др.), линий с небольшим утолщением (истоков рек, промоин и др.), а
также при работе по линейке и трафаретам. Они выпускаются двух видов: ручка с прямым
держателем  гравировальной  иглы  РГП  и  ручка  гравировальная  цанговая  РГЦ.  Обе  ручки
предназначены для индивидуального пользования.

Трафареты металлические МТ-1 (рис. 13) предназначены для гравирования на оригиналах

типографических  карт  условных  знаков,  изображающихся  линейным  пунктиром  (границ,
полевых и лесных дорог, каналов и т. д.), и представляют собой металлические пластинки с
прорезями  на  краях.  Длина  прорезей  и  промежутков  между  ними  соответствует  размерам
гравируемых  условных  знаков.  На  каждом  трафарете  обозначены  масштаб  карты  и  номер
условного знака, для гравирования которого он предназначен. В комплект набора входят 16
трафаретов.



Рис. 11



Рис. 12



Рис. 13



Рис. 14



Рис. 15



Рис. 16

Трафареты МТ-1 предназначены для индивидуального пользования.

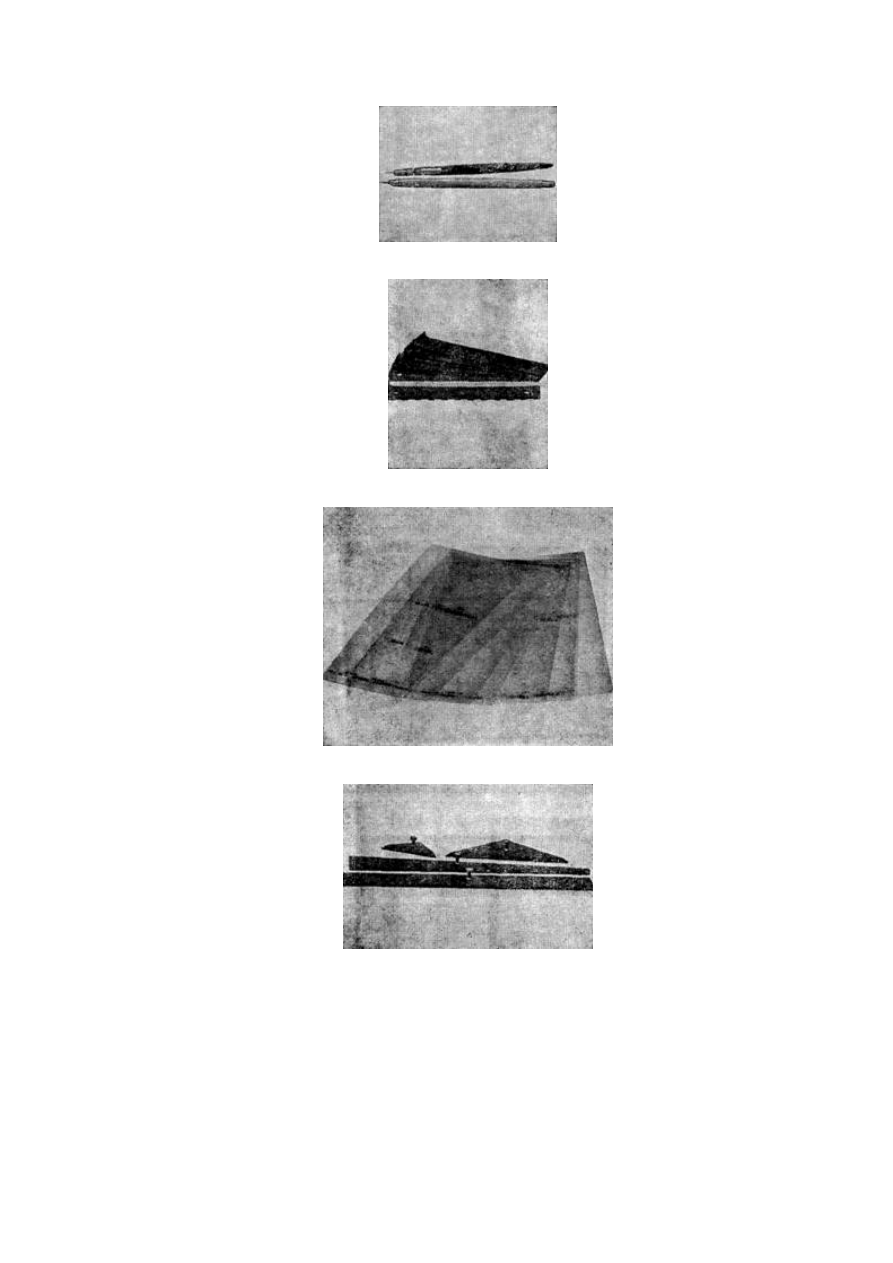

Трафареты пластмассовые ПТ-1 (рис. 14) предназначены для гравирования на оригиналах

топографических  карт  внемасштабных  и  площадных  условных  знаков,  изображающихся
простыми геометрическими фигурами. Они представляют собой прозрачные пластмассовые
пластины  с  выбитыми  произвольно  или  в  определенном  порядке  отверстиями,
соответствующими форме и размерам гравируемых условных знаков.

Трафареты  ПТ-1  предназначены  для  индивидуального  пользования.  В  комплект  набора

входят 15 трафаретов.

Принадлежности линовальные ЛП-1 (рис. 15) предназначены для выполнения различных

разграфок  и  штриховальных  работ.  В  комплект  линовальных  принадлежностей  входят
пропорциональные линейки и два прямоугольных равнобедренных треугольника с катетами
50 и 100 мм.

Линейки  металлические  МЛ  предназначены  для  гравирования  прямых  линий  на

оригиналах карт (километровой и географической сетки, рамки и др.). Они изготавливаются
двух видов (размеров): линейка большая 4,5×1200 мм и линейка малая 4,5×600 мм.

Линейки предназначены для общего пользования (комплект на 10 человек).

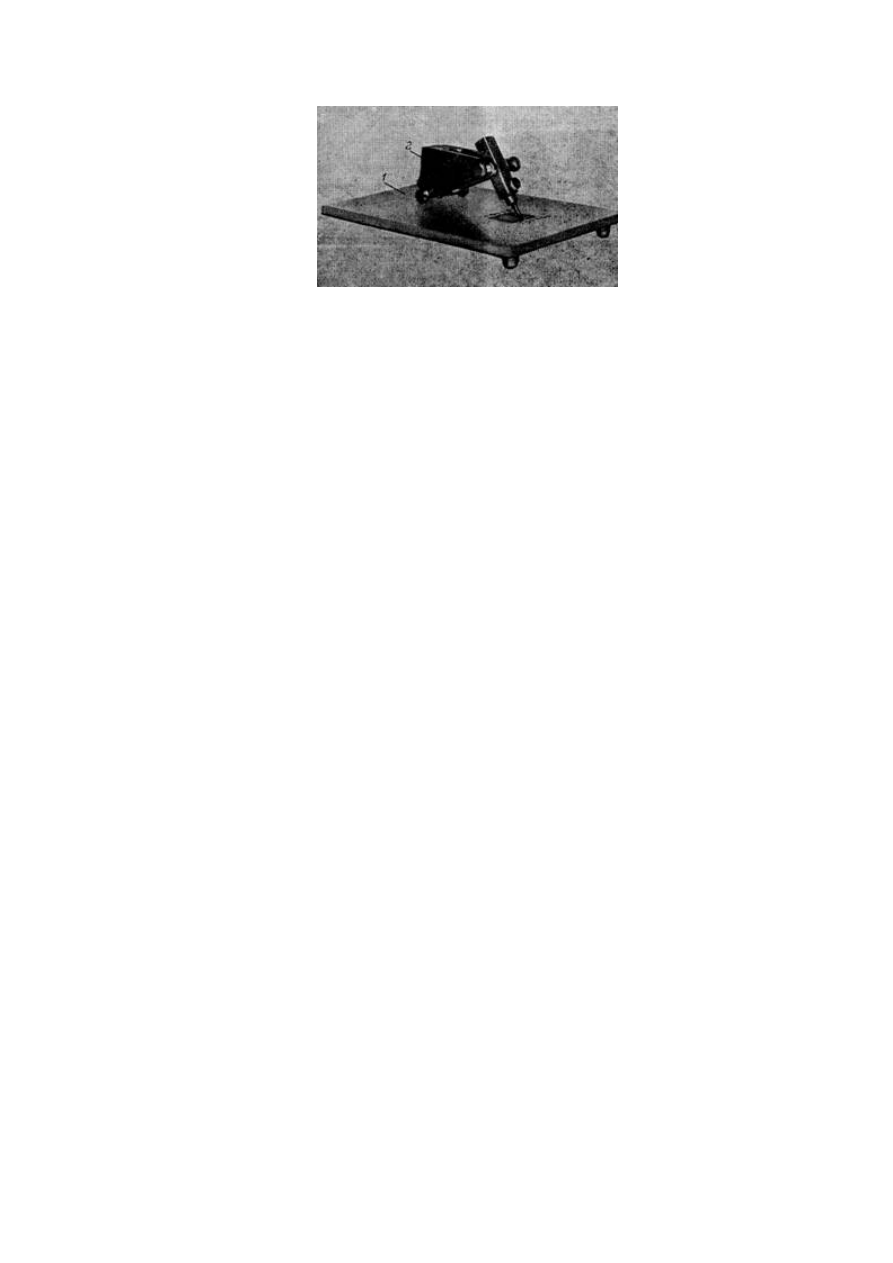

Точильный комплект ТК. (рис. 16) предназначен для заточки резцов к приборам ГПЛ, ЭК,

ЭК-1, ЭГПИ, ГПС. Он включает прямоугольную точильную панель 1 размером 120×150 мм с
вмонтированными  в  нее  алмазной  и  стеклянной  пластинами;  точильно - гравировальный
инструмент 2, имеющий  две  оси  с  колесами  (малая - для  заточки  резцов,  большая - для
гравирования  по  линейке),  и  патрон  с  алмазной  пастой.  Оси  имеют  эксцентриковое
устройство,  предназначенное  для  установки  резца  перпендикулярно  к  затачивающей
(гравируемой) поверхности в направлении, параллельном оси колес.

Точильная  панель  позволяет  затачивать  гравировальные  резцы  при  помощи  точильно -

гравировального инструмента и вставленные в приборы ГПЛ, ГП-3, ЭК, ЭК-1, ЭГПИ, ГПС.

Точильный  комплект  ТК.  предназначен  для  общего  пользования  (один  комплект  на

предприятие).

6.16.3. Все гравировальные приборы и инструменты должны быть удобными в работе, не

повреждать гравировальный слой и обеспечивать высокую производительность труда.

6.16.4.  Резцы  гравировальных  приборов  и  инструментов  должны  полностью  удалять

гравировальный слой, не повреждая основы (пластика).

7. ВЫБОР И ПОДГОТОВКА ОСНОВЫ

ДЛЯ НАНЕСЕНИЯ ГРАВИРОВАЛЬНОЙ ЭМАЛИ



7.1.  В  качестве  основ  (подложек)  для  нанесения  гравировальных  эмалей  могут

использоваться малодеформирующиеся полиэфирные пленки: лавсан, мелинекс, лумиррор и
др.

7.2. Характеристика пленки.
7.2.1.  Пленка  должна  быть  бесцветной,  глянцевой,  без  складок,  царапин,  дырок,

инородных включений, поверхностных загрязнений, надрывов и заусенцев.
