ГКИНП-05-138-80. РУКОВОДСТВО ПО ПОДГОТОВКЕ КАРТ К ИЗДАНИЮ МЕТОДОМ ГРАВИРОВАНИЯ - часть 5

Эксцентриковое  устройство  позволяет  смещать  крепящийся  в  шпинделе  резец

относительно  центра  его  вращения  на 1,5 мм  и,  таким  образом,  гравировать  окружности
диаметром до 3 мм. Для установки нужного диаметра окружности или точки служат шкала 5
от 0 до 3 мм  с  ценой  деления 0,1 мм,  отсчетный  индекс 7 и  фиксатор 4. Нажимая  на
фиксатор,  закрепляют  шпиндель  и,  поворачивая  эксцентриковое  устройство  вокруг  своей
оси, совмещают отсчетный индекс с соответствующим делением шкалы.

Для ориентирования рабочего конца резца по радиусу гравируемой окружности или точки

на нижней стороне шпинделя и резце нанесены ориентирные штрихи, которые совмещаются
при установке резца.

Вращение  шпинделя  осуществляется  электродвигателем 11. Шпиндель  с  резцом

опускается при нажатии на втулку 2, а поднимается с помощью возвратной пружины 3.

Глубина  погружения  резца  в  гравировальный  слой  регулируется  гайкой 1, на  которой

нанесены  знаки  плюс  и  минус.  Вращая  гайку  в  сторону  знака  плюс,  глубину  погружения
увеличивают, а в сторону знака минус - уменьшают. Величина вертикального хода шпинделя
с резцом регулируется гайкой 10. Давление на резец производят рукой.

Питание на электродвигатель подается от блока 14, который подключается к электросети

переменного  тока  напряжением 127 или 220 В.  На  передней  панели  блока  питания
расположены выключатель 15, переключатель напряжения 12 и ручка 13 для регулирования
скорости вращения резца.

Электрический  кронциркуль  ЭК-1  разработан  в  двух  вариантах:  без  микроскопа  и  с

микроскопом.  В  первом  случае  прибор  центрируется  над  гравируемым  условным  знаком  с
помощью резца, во втором - с помощью сетки нитей микроскопа.

Поверка  и  регулировка  прибора  выполняются  так  же,  как  электрического  кронциркуля

ЭК. (за исключением п. 5).

При  укомплектовании  прибора  соответствующим  набором  резцов  он  может  быть

использован при гравировании оригиналов как топографических, так и географических карт
аналогично ЭК.

Электрический  прибор  для  гравирования  точек  и  кружков  ЭГПИ  (рис. 5) предназначен

для гравирования точек и окружностей разного диаметра.

Прибор  состоит  из  подставки 5, несущей  шпиндель  с  резцом 6. Для  свободного

перемещения его по оригиналу в ножках подставки вставлены вращающиеся шарики.

Вращение  шпинделю  передается  через  гибкий  вал 2 от  электродвигателя  переменного

тока 1. При гравировании на втулку 4 нажимают рукой, шпиндель с резцом опускается вниз
и  гравирует  точку  или  окружность.  Поднимается  резец  с  помощью  пружины.  Глубина
погружения резца в гравировальный слой регулируется гайкой 3, на которой нанесены знаки
плюс и минус. Вращая гайку в сторону знака плюс, глубину погружения увеличивают, при
вращении в сторону знака минус - уменьшают. Прибор имеет лупу 7 с увеличением 6

×

.

В  комплект 8 прибора  входит 16 резцов.  Восемь  заточены  в  виде  стамески  и

предназначены  для  гравирования  точек  диаметрами 0,2 - 1,4 мм.  Восемь  других  заточены
эксцентрично и служат для гравирования окружностей диаметрами 0,5 - 1,8 мм.

Прибор предназначен для индивидуального пользования.

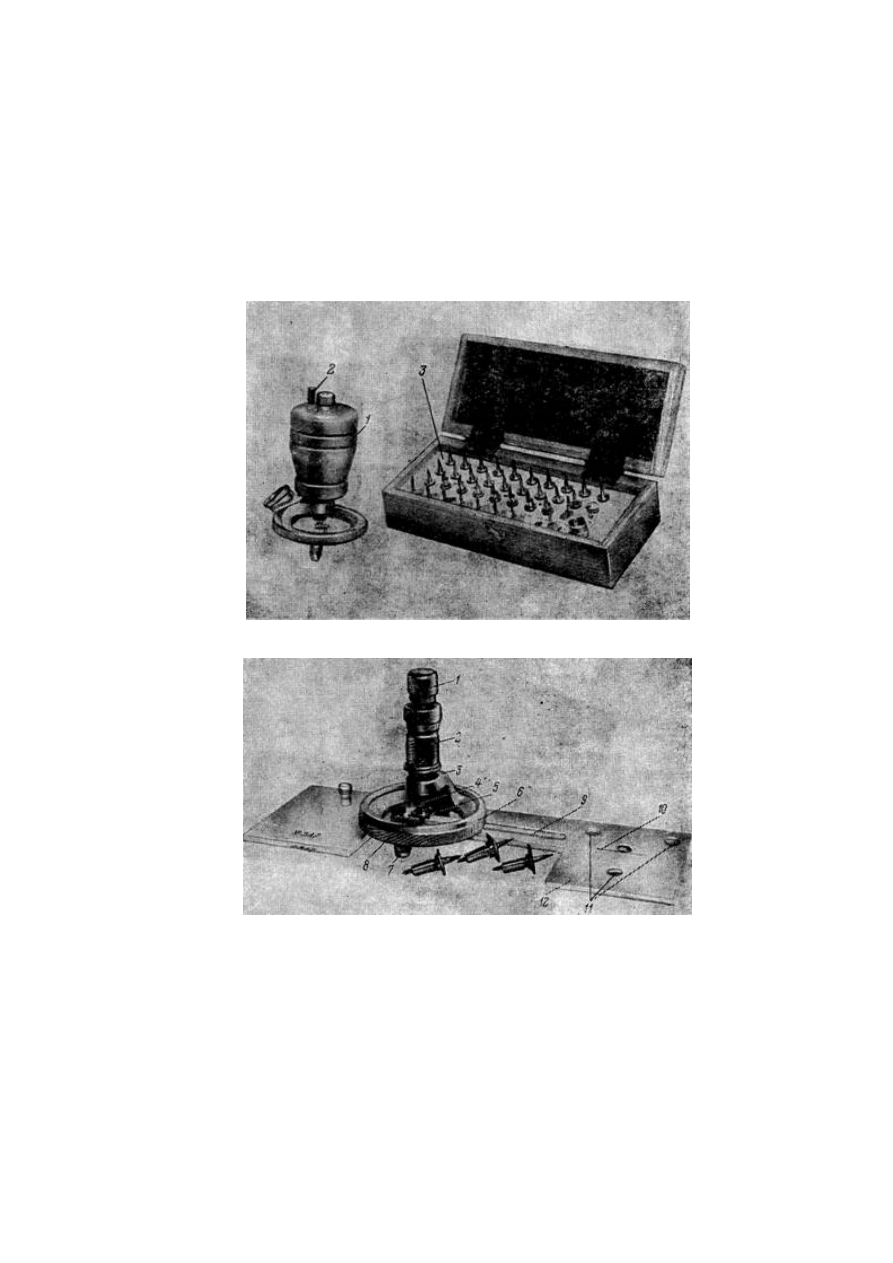

Универсальный гравировальный прибор УГПИ (рис. 6) предназначен для гравирования на

оригиналах  топографических  карт  условных  знаков,  изображающихся  одинарными  и
параллельными линиями различной кривизны и толщины, кружками и точками.

Прибор  создан  на  базе  ЭГПИ,  отличается  от  него  наличием  съемного  груза 1 с

регулировочным винтом 2 и дополнительным количеством одинарных и двойных резцов 3,
изготовленных в виде кривоножек. При гравировании точек и кружков с прибором работают
так  же,  как  с  ЭГПИ.  При  гравировании  одинарных  и  двойных  параллельных  линий  от
прибора отсоединяют гибкий вал (тросик), вставляют необходимый резец, устанавливают на
прибор  груз  и  с  помощью  подпружиненного  винта  регулируют  необходимое  давление  на
резец. Эксцентриситет резцов так же, как в приборе ГП-3, изменять нельзя.

Прибор предназначен для общего пользования.
Прибор  для  гравирования  строений  ГПС  (рис. 7) предназначен  для  гравирования

условных знаков строений при подготовке к изданию оригиналов топографических карт.

Он  состоит  из  стойки,  несущей  шпиндель 4 с  резцом.  Стойка  представляет  собой

кронштейн 3, соединенный  гайкой 6 с  основанием  в  виде  кольца,  имеющего  три  опорные
ножки 7. На  кронштейне  и  на  основании  имеются  призматические  направляющие  с
шариками и регулирующее устройство, состоящее из ограничителя и упора с лимбом 5. При
гравировании  на  втулку 2 нажимают  рукой  и  горизонтально  перемещают  кронштейн  по
призматическим направляющим.



Рис. 6



Рис. 7

Величина  перемещения  резца,  определяющая  длину  гравируемого  строения,

устанавливается  поворотом  лимба  на  нужное  деление (0,6; 0,8; 0,9; 1,2 мм).  Ширина
гравируемых строений определяется шириной резца.



Рис. 8

В  комплект  прибора  входят  линейка 12 для  ориентирования  резца  в  приборе  и

гравирования кварталов и четыре резца, заточенные в виде стамески, шириной 0,4; 0,5; 0,6;
0,8 мм.

Для ориентирования резца в приборе ножки последнего устанавливают в отверстия 11 на

линейке,  ориентируют  край  пластины  резца 8 по  штриху 10 и  закрепляют  шпиндель
стопорной гайкой 1.

При гравировании в квартале строений, имеющих одинаковую ориентировку, две ножки

прибора устанавливают в прорезь 9, что обеспечивает параллельное перемещение резца при
смещении прибора вдоль линии квартала.

Прибор предназначен для общего пользования (на 5 человек).

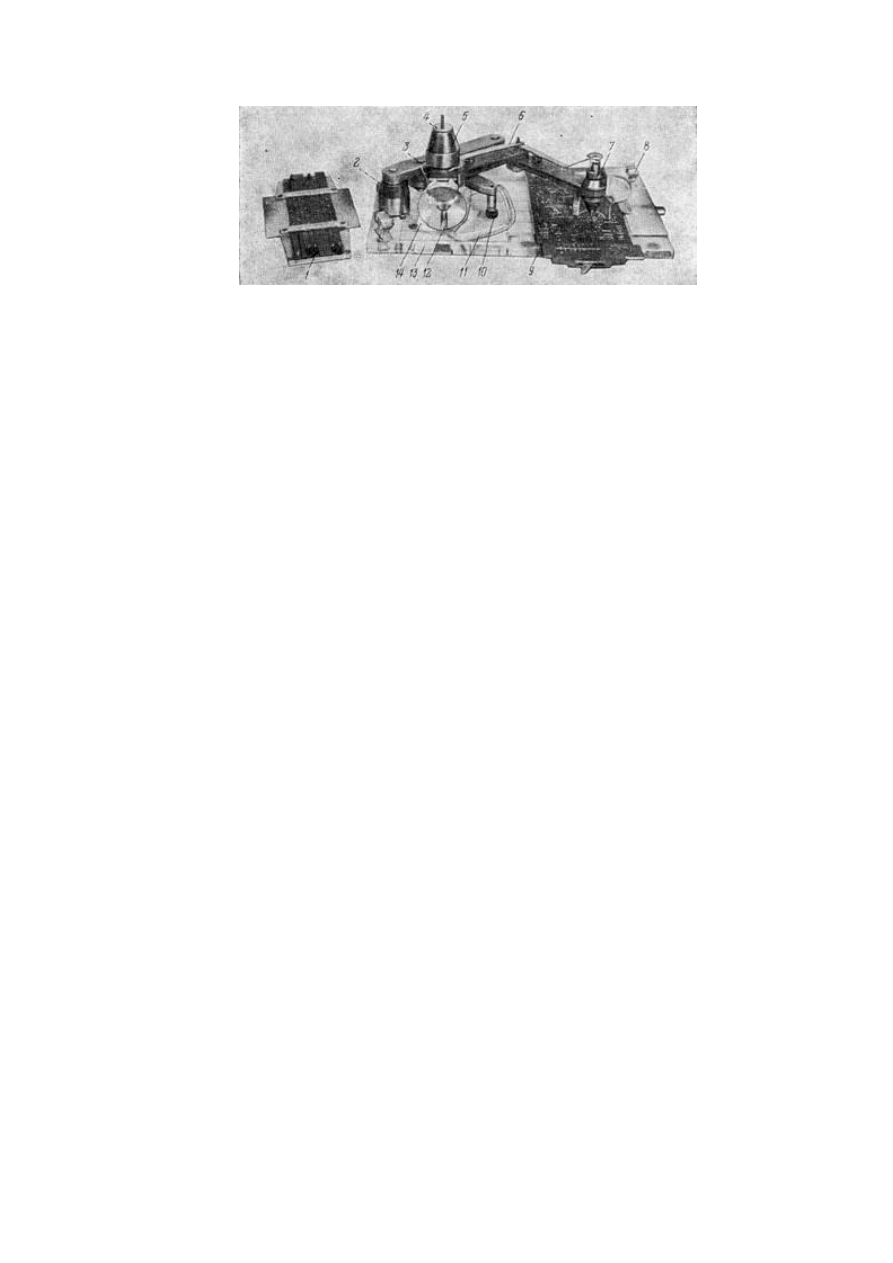

Горизонтальный гравировальный пантограф ГГП (рис. 8) предназначен для гравирования

условных  знаков,  цифровых  пояснительных  подписей  и  подписей  горизонталей  при
подготовке к изданию оригиналов топографических карт.

Прибор  состоит  из  основания,  системы  рычагов  с  полюсом  и  опорной  ножкой,  узла

гравировальной иглы, узла обводной иглы.

Основание 13 представляет  собой  прямоугольную  плиту  из  прозрачного  органического

стекла,  на  обратной  стороне  которой  нанесены  ориентирные  линии.  Для  удобства
перемещения  прибора  в  процессе  работы у  его  основания  имеются  две  ручки 8. Окно 14 в
левой части основания открывает полезную площадь для гравирования.

Лекало 11 ограничивает  перемещение  обводной  иглы  в  пределах  площади  шаблона  и

предохраняет визир от удалов о края окна. В основании прибора имеется поперечный паз с
шестью  юстировочными  винтами  и  прижимом,  предназначенным  для  установки
металлических шаблонов 9.

Система рычагов 3 соединена шарнирами в параллелограмм и закреплена в полюсе 2. Она

служит  для  уменьшения  в 4 раза  условных  знаков  и  цифр,  награвированных  на
металлических шаблонах. Опорная ножка 10 поддерживает систему рычагов.

Узел гравировальной иглы состоит из вертикальной направляющей, гравировальной иглы

с грузом, ориентирующего устройства, визира, съемной лупы и рычага с пружиной.

Вертикальная  направляющая  представляет  собой  запрессованную  в  подшипники  полую

ось с цангами на обоих концах для устранения люфтов гравировальной иглы.

Груз 5 обеспечивает  необходимое  давление  на  иглу  при  гравировании.  Перемещая  груз

вдоль иглы и фиксируя его положение контргайкой 4, можно установить необходимый зазор
между гравировальной иглой и пластиком в нерабочем положении.

Ориентирующее  устройство  состоит  из  системы  рычагов,  связанных  шарнирами  в  два

параллелограмма, и предназначено для фиксации в одном положении визира и лупы 12.

Визир  предназначен  для  точного  ориентирования  гравируемых  знаков  на  оригинале  и

представляет  собой  марку  из  оргстекла,  укрепленную  на  рычаге,  при  вращении  визира
вокруг оси марка поднимается или опускается. Положение съемной лупы можно изменять в
зависимости от зрения исполнителя. Рычаг 6 с пружиной предназначен для поддерживания
гравировальной иглы с грузом в нерабочем положении.

Узел обводной иглы 7 служит для обведения условных знаков и цифр на металлических

шаблонах.  Он  состоит  из  составной  втулки,  на  концах  которой  имеются  цанги,  кнопки  с
двумя  направляющими,  обводной  иглы  с  двумя  пружинами  и  ручки  из  оргстекла.  Цанги
устраняют  люфт  обводной  иглы.  Кнопка  служит  для  опускания  обводной  иглы  и
гравировальной  иглы  с  грузом.  Пружины  поддерживают  обводную  иглу  и  кнопку  в
нерабочем  положении  и  обеспечивают  последовательное  опускание  обводной  и
гравировальной  игл.  Ручка  из  оргстекла  служит  опорой  обводной  системы  и  перемещает
обводную иглу по шаблону.

В комплект прибора входят две гравировальные иглы с грузом, сменный груз и лупа.
К прибору ГГП выпускаются: шаблон условных знаков местных предметов ШМП-10 (для

гравирования  оригиналов  топографических  карт  масштаба 1:10000); шаблон  условных
знаков  местных  предметов  ШМП-25 (для  гравирования  оригиналов  топографических  карт
масштаба 1:25000); шаблон  условных  знаков  местных  предметов  ШМП-50 (для
гравирования  оригиналов  топографических  карт  масштаба 1:50000 - 1000000); шаблоны
условных знаков растительного покрова ШРП (3 шт.); шаблон реечный цифровой ШРЦ-1,3
(для гравирования цифр высотой 1,3 мм шрифтом Т2-131); шаблон реечный цифровой ШРЦ-
1,7 (для гравирования цифр высотой 1,7 мм шрифтом Тг-131).

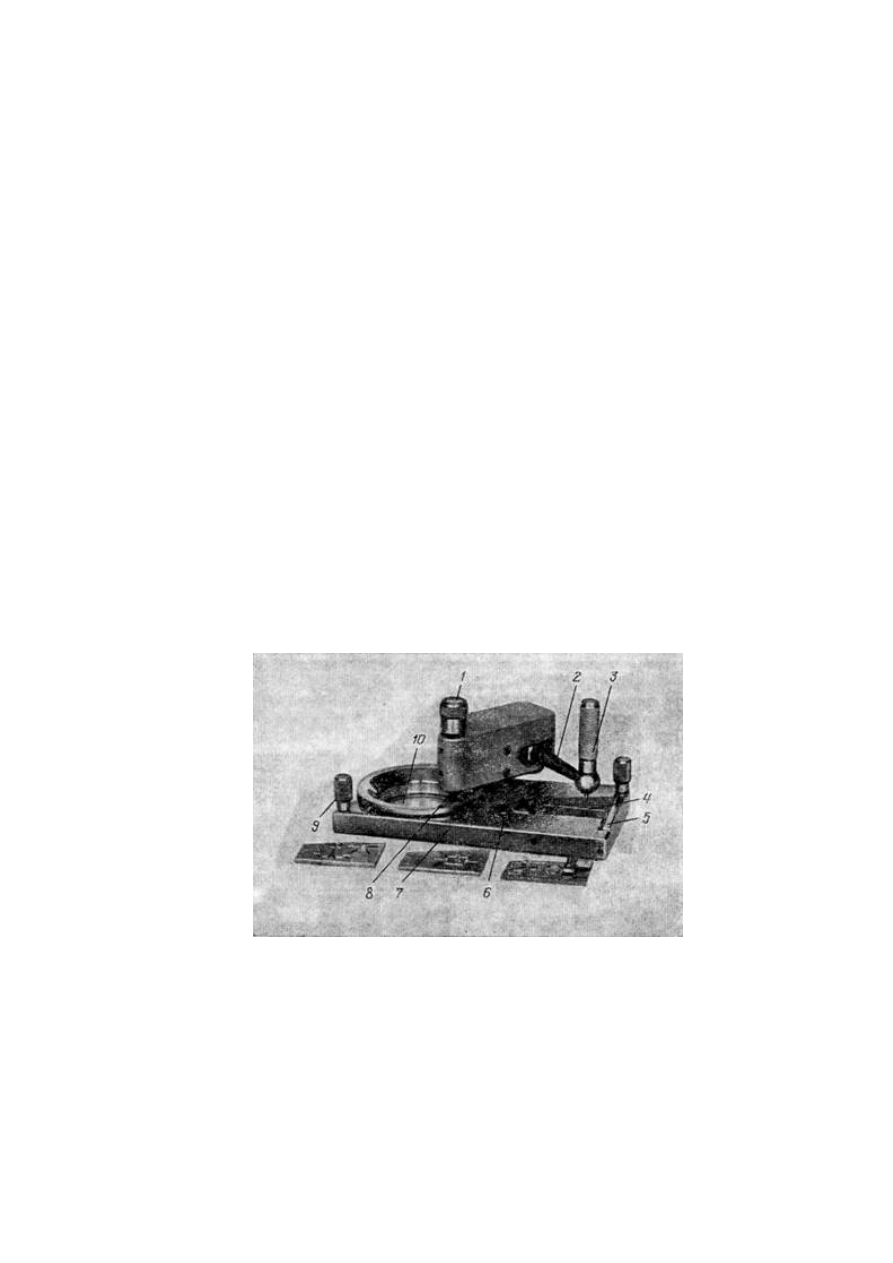

Перед  гравированием  прибор  необходимо  подготовить  к  работе.  Пантограф  ставят  на

оригинал  и  вставляют  гравировальную  иглу  с  грузом,  устанавливают  необходимый  зазор
между  острием  иглы  и  поверхностью  оригинала,  а  затем  устанавливают  лупу  так,  чтобы  в
нее  отчетливо  были  видны  конец  гравировальной  иглы  и  абрисный  рисунок.  После  этого
вставляют  шаблон,  закрепляют  его  и,  перемещая  ручку  обводной  иглы  по  шаблону,
проверяют  равномерность  ее  касания.  Если  есть  зазоры  и  затирания,  то  необходимо
отпустить прижим и юстировочными винтами выровнять положение шаблона, добиваясь при
этом,  чтобы  при  небольших  наклонах  пантографа  обводная  игла  не  сходила  с
установленного места.



Рис 9
