ГКИНП-05-138-80. РУКОВОДСТВО ПО ПОДГОТОВКЕ КАРТ К ИЗДАНИЮ МЕТОДОМ ГРАВИРОВАНИЯ - часть 3





эксцентриситетов  гнезда  и  резца  совпадают  или  диаметрально  противоположны.  В  первом
случае эксцентриситет резца увеличивают, во втором - уменьшают. Больший эксцентриситет
придают  резцу  при  гравировании  линий,  имеющих  небольшую  кривизну,  меньший - при
гравировании  извилистых  линий.  Крепление  резца  в  приборе  происходит  за  счет
подпружинивания его оси, благодаря разрезу, сделанному в верхней части резца.

Давление  на  резец  задается  и  регулируется  при  помощи  груза 2, передвигающегося  по

стойке  прибора.  Необходимое  положение  груза  фиксируется  стопорным  винтом 3. При
гравировании топких линий груз можно снимать с прибора.

Гравирование  прибором  можно  выполнять  одной  и  двумя  руками.  При  гравировании

одной рукой прибор держат за поворотную втулку 11, в нижней части которой имеется вырез
9, предназначенный для придерживания вращающейся оси во время установки в нее резца.
При  гравировании  двумя  руками  на  втулку  надевают  кольцо  с  двумя  ручками 7. В  случае
необходимости на втулке крепится съемная лупа 10 с увеличением 2

×

. Вверху над втулкой

имеется  стопорный  винт 1, предназначенный  для  закрепления  оси  при  гравировании  по
линейке  или  трафарету.  При  гравировании  по  лекалу  винт  переставляют  в  нижнюю  часть
втулки для скрепления ее с осью.

Для  установки  прибора  в  нерабочее  положение  имеется  специальная  скоба 5, служащая

упором.

В комплект прибора входит приспособление для установки упорной гайки резца 12 (рис.

1, б).



Рис. 1

К прибору ГПЛ выпускаются четыре набора резцов - два основных и два дополнительных:

резцы гравировальные линейные ГРЛ-ТО; ГРЛ-ТД; ГРЛ-ГО; ГРЛ-ГД.
Т а б л и ц а   1

Наборы резцов



топографический географический

Размеры резцов, мм



осн.



доп.



осн.



доп.



Примечание



Одинарные резцы



0,1



1







1



1







0,12



1



1



1



1







0,15



1



1



1



1







0,17



1



1



1



1







0,20



1



1



1



1







0,23



1



1



1



1







0,25



1



1



1



1







0,27



1







1



1







0,30



1



1



1



1







0,35



1



1



1



1







0,40



1



1



1



1







Наборы резцов



топографический географический

Размеры резцов, мм



осн.



доп.



осн.



доп.



Примечание



0,45



1



1



1



1







0,50



1



1



1



1







0,55











1



1







0,60



1







1



1







0,65











1



1







0,70



1







1



1







0,75











1











0,80



1







1











0,90











1











1,00











1











1,10











1











1,20











1











Двойные резцы



0,1-0,15-0,1











1







0,1-0,20-0,1



1







1







0,1-0,25-0,1



1















0,1-0,30-0,1



1















0,1-0,40-0,1



1















0,1-0,50-0,1



1















0,1-0,60-0,1



1















0,1-0,70-0,1



1















0,1-0,80-0,1



1















0,1-1,00-0,1



1















0,1-1,20-0,1



1















0,1-1,40-0,1



1















0,1-1,80-0,1



1















0,1-2,00-0,1



1















0,1-2,40-0,1



1















0,1-0,40-0,2



1















0,1-0,20-0,5



1















0,12-0,21-0,12











1







0,12-0,26-0,12











1







0,15-0,30-0,15



1







1







0,15-0,40-0,15



1















0,18-0,45-0,18



1















0,15-0,50-0,15



1















0,2-0,20-0,2











1







0,2-0,50-0,2



1















0,2-0,60-0,2



1















0,25-0,60-0,25



1















0,30-0,80-0,30



1















0,15-0,20-0,15











1







Первый

и

третий

размеры

указывают  толщину  гравируемых
линий,  второй - промежуток
между ними



Тройные резцы



0,2-0,45-0,1-0,45-0,2



1















0,3-0,42-0,15-0,42-0,3



1















0,3-0,74-0,12-0,74-0,3



1



















43



11



30



17



Первый,  третий  и  пятый  размеры
указывают  толщину  гравируемых
линий,  второй  и  четвертый  -
промежуток между ними



Наборы  резцов  ГРЛ-ТО  (основной)  и  ГРЛ-ТД  (дополнительный)  предназначены  для

гравирования оригиналов топографических карт масштабов 1:10000 - 1:1000000.

Наборы  резцов  ГРЛ-ГО  (основной)  и  ГРЛТД  (дополнительный)  предназначены  для

гравирования оригиналов географических (справочных складных) карт.

Основные  наборы  резцов  предназначены  для  общего  пользования  (один  набор  на 5 - 6

человек),  дополнительные - для  индивидуального  пользования.  Комплектация  и  размеры
резцов указаны в табл. 1.

На  всех  одинарных  резцах  указаны  толщины  гравируемых  ими  линий,  а  на  двойных  и

тройных - порядковые  номера.  В  упаковочных  пеналах  против  одинарных  резцов  стоят
толщины  гравируемых  ими  линий,  против  двойных - порядковые  номера  и  размеры
гравируемых ими линий и промежутков между ними, а против тройных - порядковые номера
и общая ширина гравируемого условного знака.

Поверка и регулировка прибора

Для  того  чтобы  резец  во  время  гравирования  хорошо  поворачивался  и  прорезал  линию,

соответствующую  ширине  его  основания  (лезвия),  должны  быть  выполнены  следующие
условия:

1) ось резца должна быть параллельна вращающейся оси прибора и лежать с ней в одной

плоскости;

2)  рабочее  основание  (лезвие)  резца  должно  быть  перпендикулярно  к  направлению  его

эксцентриситета, а следовательно, и к направлению его движения;

3) резец должен быть симметрично заточен по отношению его вертикальной оси;
4)  ориентирные  штрихи,  находящиеся  на  резце  и  вращающейся  оси  прибора,  должны

лежать в плоскости, проходящей через их середины в направлении эксцентриситета резца;

5)  вращающаяся  ось  прибора  с  резцом  должна  быть  перпендикулярна  к  плоскости

гравируемого оригинала.



Рис. 2

Первое  условие  выполняется  при  изготовлении  прибора.  При  несоблюдении  этого

требования  резец  при  повороте  вокруг  своей  оси  на 180° будет  выбирать  гравировальный
слой  одним  краем  и  не  полностью  разворачиваться.  Исправление  этого  дефекта
производится на заводе.

Второе  условие  выполняется  при  заточке  резцов.  При  его  несоблюдении  концы

награвированных  линий  не  будут  иметь  прямоугольную  форму.  Для  устранения  этого
дефекта резцы перетачивают.

Третье  условие  выполняется  также  при  заточке  резцов.  При  его  несоблюдении  резец  во

время  работы  поворачивается  неполностью.  Для  устранения  этого  дефекта  резцы
перетачивают или прогибают их нижнюю часть в нужную сторону и подтачивают.

Четвертое  условие  выполняется  при  изготовлении  резцов  и  вращающейся  оси  прибора.

При  несоблюдении  этого  требования  резец  во  время  работы  будет  разворачиваться  вперед

правой или левой стороной (основание резца не будет перпендикулярно к направлению его
движения). Этот дефект устраняют нанесением новых ориентирных штрихов.

Выполнение  пятого  условия  достигается  наклоном  вращающейся  оси  прибора  в  двух

взаимно  перпендикулярных  направлениях.  В  направлении,  параллельном  осям  колес,
перпендикулярность  ее  достигается  регулировкой  высоты  опорной  ножки  прибора  с
помощью  юстировочных  винтов,  находящихся  на  осях  ножек;  в  другом  направлении -
изменением высоты обеих опорных ножек.

Высоты  опорных  ножек  определяется  длиной  выступающей  части  резца,  которая

устанавливается по специальному приспособлению (см. рис. 1, б) и фиксируется при помощи
упорной гайки резца.

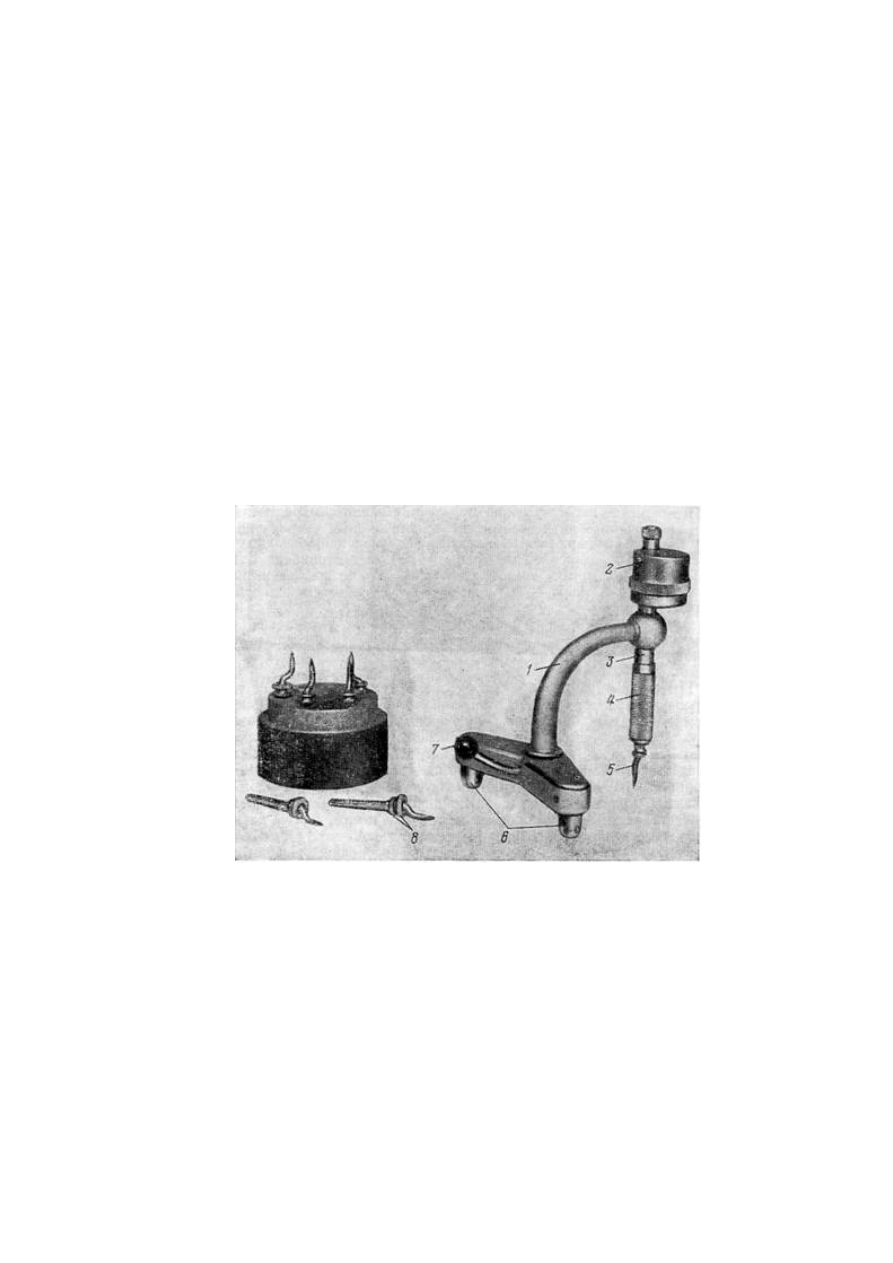

Гравировальный прибор ГП-3 (рис. 2) предназначен для гравирования прямых и кривых

линий различной толщины. Прибор состоит из стойки 1, имеющей вид кронштейна с двумя
опорными  ножками,  заканчивающимися  вращающимися  роликами 6, и  шпинделя 3, в
который  вставляется  эксцентричный  резец 5, являющийся  третьей  точкой  опоры.  На  резце
имеется упор 8, состоящий из опорной гайки и контргайки. Для легкого вращения резцов в
шпинделе  закреплены  два  шарикоподшипника.  Давление  на  резец  осуществляется  при
помощи эксцентрично посаженного на ось груза 2 и регулируется поворотом его вокруг оси.

Для управления резцом во время гравирования на шпиндель надета вращающаяся втулка

4.  С  задней  стороны  основания  прибора  имеется  стержень  с  шариком 7, на  который
опирается прибор в нерабочем положении.

В комплект прибора входит шесть одинарных эксцентричных резцов, заточенных в виде

стамески, для гравирования линий толщиной 0,12 - 0,35 мм, эксцентричный груз и скоба для
регулирования упора на резце.

Регулировка прибора осуществляется аналогично регулировке ГПЛ. Прибор предназначен

для индивидуального пользования.

Электрический  кронциркуль  ЭК  (рис. 3, а)  предназначен  для  гравирования  точек,

одинарных  и  двойных  кружков  и  кружков  с  точкой.  Он  состоит  из  кольца 7, служащего
основанием  прибора,  с  прикрепленной  к  нему  стойкой 10, на  которой  укреплены  узел
гравировальной  иглы  с  микроскопом  и  электродвигатель.  С  нижней  стороны  кольца
расположены три опорные ножки 10 с тефлоновыми прокладками.

Узел  гравировальной  иглы  содержит  вращающийся  шпиндель  с  эксцентриковым

устройством, позволяющим смещать резец относительно центра его вращения на 1,5 мм, что
дает возможность гравировать окружности диаметром до 3 мм.

Для установки резца на нужный диаметр на нижнем конце шпинделя имеется шкала 6 с

ценой  деления 0,1 мм,  а  на  втулке - кольцо  с  отсчетным  индексом 5. На  верхнем  конце
шпинделя  укреплена  поворотная  ручка 1. Поднимая  и  поворачивая  ее  вокруг  своей  оси,
совмещают  отсчетный  индекс  с  каким-либо  делением  шкалы,  устанавливая  таким  образом
необходимый диаметр гравируемого кружка или точки.
