ГКИНП-05-138-80. РУКОВОДСТВО ПО ПОДГОТОВКЕ КАРТ К ИЗДАНИЮ МЕТОДОМ ГРАВИРОВАНИЯ - часть 4

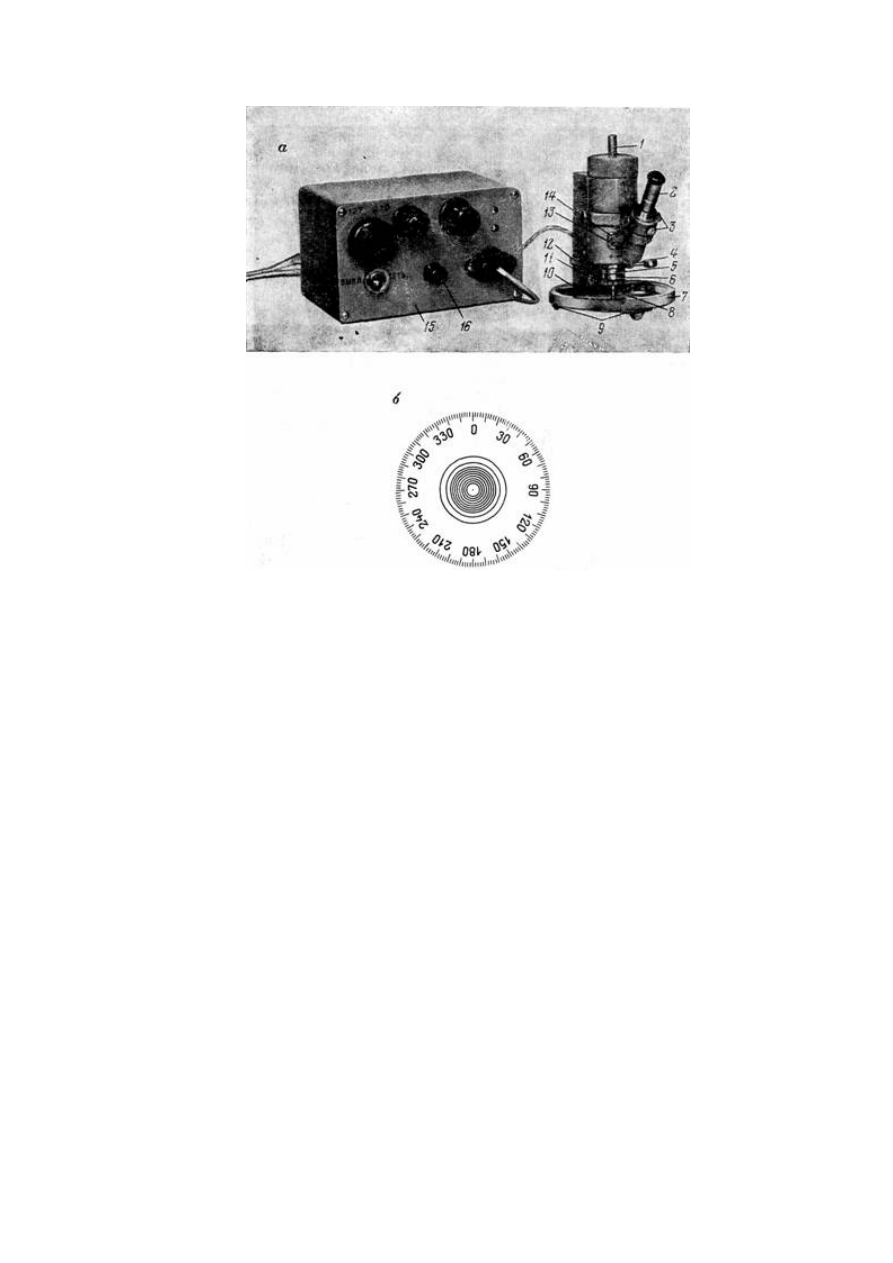

Рис. 3

Для  ориентирования  основания  резца  по  радиусу  его  вращения  на  нижней  стороне

шпинделя и  на  резце  нанесены  ориентирные  штрихи,  которые  совмещаются  при установке
резца в прибор.

Резец 8 вместе  со  шпинделем  имеет  небольшой  вертикальный  ход,  регулируемый  при

помощи  упорного  винта 11, который  на  некоторых  приборах  находится  с  задней  стороны
стойки. Вниз это движение происходит под действием пружины 13, а вверх - под действием
возвратной  пружины  рычажного  устройства.  В  нерабочем  положении  резец  приподнят  над
оригиналом  под  давлением  пружины  рычага.  При  нажатии  на  рычаг 4 шпиндель  вместе  с
резцом опускается под давлением своей пружины, гравируя необходимый условный знак.

Давление  на  резец  регулируется  с  помощью  гайки 14, которая  сжимает  или  разжимает

пружину,  увеличивая  или  уменьшая  ее  давление  на  резец.  Направления  вращения  гайки
указаны знаками плюс и минус.

Вращение  резцу  передается  через  гибкий  привод  от  электродвигателя,  укрепленного  на

стойке  прибора.  С  левой  стороны  стойки  имеется  выключатель  электродвигателя 12.
Питание  на  электродвигатель  подается  от  блока 15, который  подключается  к  электросети
переменного тока напряжением 127 или 220 В. На передней панели блока питания имеется
ручка 16 для регулирования скорости вращения резца.

Центрирование  прибора  над  гравируемым  условным  знаком  осуществляется  с  помощью

микроскопа 2, в  котором  имеется  сетка  нитей.  По  горизонтальной  и  вертикальной  линиям
сетки  нанесена  шкала,  используемая  для  правильного  расположения  окружностей
относительно  других  условных  знаков  (касание  окружностями  береговой  линии,  дорог  и  т.
д.),  а  также  для  гравирования  окружностей  или  точек  через  определенные  интервалы.  При
гравировании окружностей и точек, не требующих точной центрировки, центриром служит
сам резец.

К прибору выпускаются три набора резцов - два основных и один дополнительный: резцы

гравировальные  круговые  ГРК-ТО;  ГРК-ТД;  ГРК-ГО. Наборы  резцов  ГРК-ТО  (основной)  и

ГРК-ТД  (дополнительный)  предназначены  для  гравирования  оригиналов  топографических
карт  масштабов 1:10000 - 1:1000000. Основной  набор  ГРК-ТО  предназначен  для  общего
пользования (1 набор  на 8 - 10 человек),  дополнительный  ГРК-ТД - для  индивидуального
пользования.

Набор  резцов  ГРК-ГО  (индивидуального  пользования)  предназначен  для  гравирования

оригиналов географических (справочных складных) карт. Комплектация наборов и размеры
резцов указаны в табл. 2. На каждом резце стоит порядковый номер, а в упаковочном пенале
против  резца  стоят  порядковый  номер  и  размеры  гравируемого  им  условного  знака.  Все
размеры  даны  для  случая,  когда  шкала,  по  которой  устанавливают  диаметры  гравируемых
пунсонов,  стоит  в  нулевом  положении.  Возможность  смещения  центра  резца  относительно
его оси вращения на 1,5 мм позволяет увеличить возможности гравирования окружностей и
точек  имеющимися  в  комплекте  резцами.  Например,  одинарным  резцом  шириной 0,5 мм,
заточенным в виде стамески и предназначенным для гравирования точек, можно гравировать
точки  диаметрами 0,5 - 1,0 мм,  а  двойным  резцом  для  гравирования  концентрических
окружностей диаметрами 0,6 и 1,2 мм можно гравировать окружности диаметрами 0,6 и 1,2 -
3,6 и 4,2 мм.

В комплект прибора, предназначенного для гравирования мелкомасштабных карт, входят

два эксцентричных резца (№ 29 и 30) и палетка (рис. 3, б) для нанесения центра кружков и
разбивки  их  на  секторы.  Резец  № 29 (с  эксцентриситетом 3 мм)  предназначен  для
гравирования кружков диаметрами 3 - 9 мм, а резец № 30 (с эксцентриситетом 6 мм) - 9 - 15
мм.  Каждый  из  этих  резцов  устанавливают  в  двух  положениях:  направления
эксцентриситетов резца и отверстия для него в шпинделе диаметрально противоположны и
когда они совпадают. При первом положении резцом № 29 гравируют кружки диаметрами 3
- 6 мм, а резцом № 30 - кружки диаметрами 9 - 12 мм. При втором положении резцом № 29
гравируют кружки диаметрами 6 - 9 мм, а резцом № 30 - кружки диаметрами 12 - 15 мм. Для
установки резца в первое положение отсчетный индекс поворачивают на 180° относительно
нулевого  деления  шкалы,  при  этом  направление  эксцентриситета  резца  должно  совпасть  с
нулевым  делением  шкалы.  При  таком  показании  шкалы  резец  № 29 будет  гравировать
кружок диаметром 3 мм, а резец № 30 - 9 мм.
Т а б л и ц а   2

Наборы резцов



топографический географический

Номера

резцов в

комплекте



Размеры резцов, мм



осн.



доп.



осн.



Примечание



Одинарные резцы



1



0,12



1



1



1



2



0,15



1







1



3



0,20



1







1



4



0,25



1



1







5



0,30



1







1



6



0,50



1



1







7



0,80



1











8



2,00



1











Предназначены  для  гравирования
одинарных окружностей и точек



Двойные резцы



9



0,20-0,80-0,12



1











10



0,25-1,20-0,12











1



11



0,25-1,40-0,12



1











12



0,25-1,00-0,12



1











13



0,30-1,00-0,12











1



14



0,50-1,20-0,12











1



15



0,60-1,40-0,12











1



16



0,70-1,60-0,12











1



17



0,80-1,50-0,12



1











18



1,00-2,00-0,12



1











Предназначены  для  гравирования
окружностей  с  точкой.  Первый
размер  указывает  диаметр  точки,
второй - диаметр  окружности,
третий - толщину

линии

окружности



Наборы резцов



топографический географический

Номера

резцов в

комплекте



Размеры резцов, мм



осн.



доп.



осн.



Примечание



Одинарные резцы



19



0,80-3,20-0,35















20



0,70-2,50-0,35















21



1,00-1,90-0,10















22



0,40-2,00-0,30















23



0,40-1,80-0,25















24



0,40-1,20-0,15















25



0,60-0,12-1,20-0,12











1



26



0,70-0,12-1,40-0,12











1



27



0,80-0,12-1,80-0,12











1



28



1,00-0,10-1,90-0,10



1











Предназначены  для  гравирования
двух

концентрических

окружностей.

Первое

число

указывает  диаметр  внутренней
окружности,  второе - толщину
внутренней  окружности,  третье  -
диаметр  внешней  окружности,
четвертое - толщину  внешней
окружности.



Одинарные эксцентричные резцы



29



3,00 ÷ 9,00 - 0,15











1



30



9,00 ÷ 15,00 - 0,15











1



Предназначены  для  гравирования
одинарных

окружностей

диаметром:  резцом  № 29 от 3,0 до
9,0  мм,  № 30  от9,0  до 15,0 мм.
Толщина  линий  окружностей 0,15
мм











20



3



14























При  изменении  показания  шкалы  от 3 до 0 будут  соответственно  изменяться  диаметры

гравируемых окружностей: для резца № 29 - от 3 до 6 мм, а для резца № 30 - от 9 до 12 мм.
Для  установки  резца  во  второе  положение  отсчетный  индекс  совмещают  с  нулевым
делением  шкалы,  направление  эксцентриситета  резца  должно  быть  диаметрально
противоположно  нулевому  делению  шкалы.  В  этом  случае  резец  № 29 будет  гравировать
окружность диаметром 6 мм, а резец № 30 - 12 мм. Изменяя показания шкалы от 0 до 3 мм,
будем соответственно увеличивать диаметры от 6 до 9 мм или от 12 до 15 мм.

Палетка  (см.  рис. 3, б),  применяемая  для  разбивки  награвированных  условных  знаков

промпунктов на сектора, представляет собой диск диаметром 35 мм из оргстекла. На палетке
нанесены концентрические окружности, в центре которых имеется отверстие для нанесения
центра  награвированных  кружков.  По  краю  палетки  нанесены  градусные  деления 0 - 360°.
Для  разбивки  награвированная  окружность  совмещается  с  окружностью  на  палетке,
намечается центр и направление линий секторов.

Поверка и регулировка прибора

При регулировке электрического кронциркуля проверяют следующие условия:
1) диаметры окружностей, гравируемых резцом № 1, должны соответствовать показаниям

шкалы;

2) диаметры точек и окружностей, гравируемых каждым резцом при нулевом положении

шкалы, должны соответствовать размерам, указанным в укладочном пенале резцов;

3) ось шпинделя с крепящимся в нем резцом должна быть перпендикулярна к плоскости

гравируемого оригинала;

4) крест нитей должен находиться в центре гравируемых точек и окружностей;
5)  пружина,  создающая  давление  на  резец,  должна  обеспечивать  полное  прорезание

гравировального слоя всеми резцами.

Для  проверки  первого  условия  шкалу  устанавливают  в  нулевое  положение,  вставляют  в

прибор резец № 1 и гравируют точку, диаметр которой должен быть не более 0,12 - 0,14 мм.
Затем,  устанавливая  последовательно  шкалу  на  все  деления  и  гравируя  окружности,

проверяют  соответствие  диаметров  окружностей  показаниям  шкалы.  При  несоблюдении
первого условия прибор может быть исправлен только в заводских условиях.



Рис. 4



Рис. 5

Для  проверки  второго  условия  шкалу  устанавливают  в  нулевое  положение  и

последовательно  гравируют  всеми  резцами  комплекта  точки  и  окружности,  проверяя
соответствие их диаметров размерам, указанным в укладочном пенале резцов. Если размеры
не совпадают, то резцы перетачивают.

Для проверки третьего условия гравируют окружность максимального диаметра, проверяя

при  этом  равномерность  выбирания  резцом  гравировального  слоя  по  всей  окружности.  В
случае  неравномерного  прорезания  гравировального  слоя  положение  шпин-деля
выравнивают путем регулирования высоты соответствующей опорной ножки.

Для проверки четвертого условия гравируют точку резцом № 1 (При нулевом положении

шкалы)  и  проверяют  ее  положение  по  отношению  к  кресту  нитей  микроскопа.  В  случае
несимметричного  расположения  креста  нитей  микроскопа  относительно  награвированной
точки его перемещают в центр точки при помощи юстировочных винтов 3.

Для  проверки  пятого  условия  гравируют  окружности  и  точки  самым  тонким  и  самым

широким  резцом,  входящим  в  данный  комплект.  Резцы  должны  полностью  выбирать
гравировальный  слой,  не  повреждая  основы.  При  несоблюдении  этого  условия  производят
замену пружины.

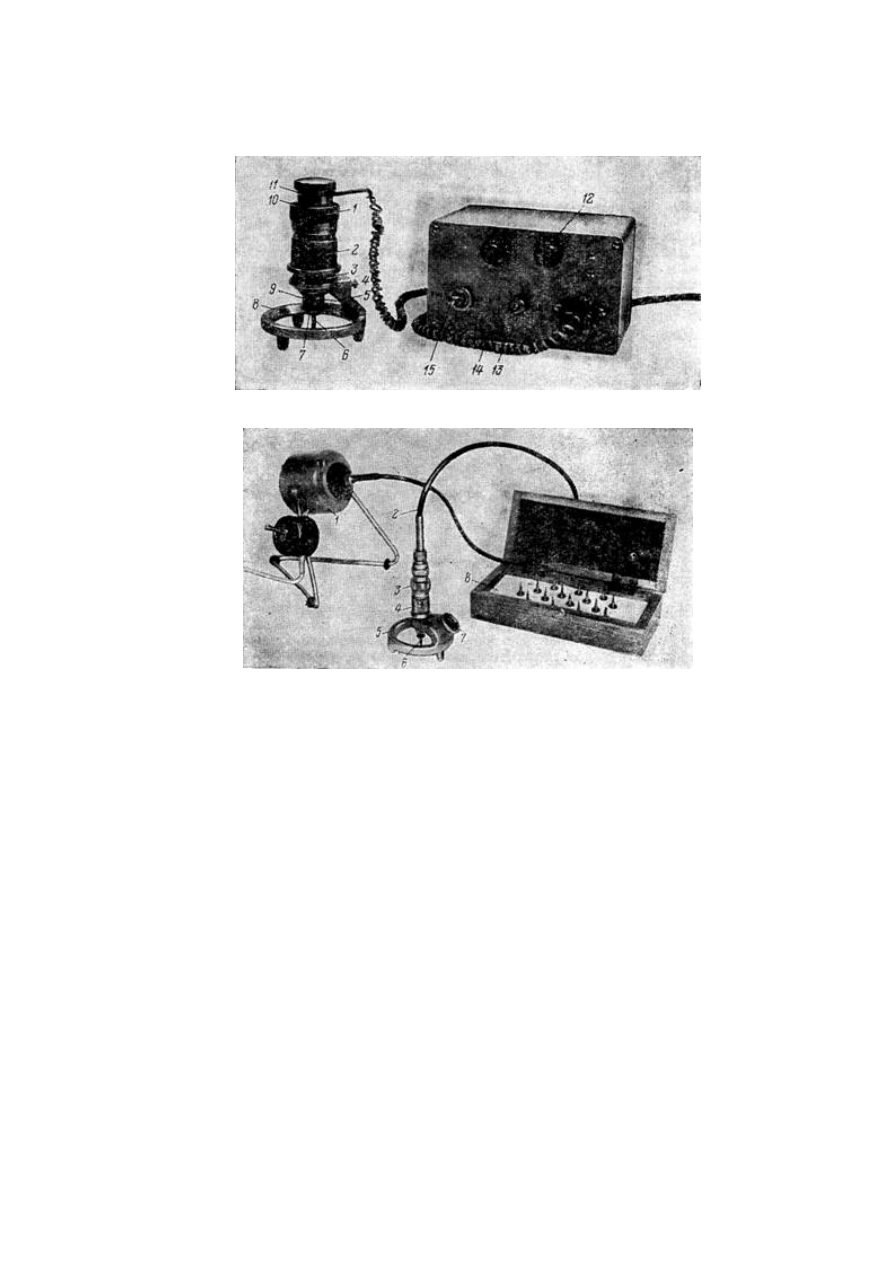

Усовершенствованный электрический кронциркуль ЭК-1 (рис. 4) имеет то же назначение,

что и прибор ЭК- Он состоит из опорной стойки 8 в виде кольца с тремя ножками, несущей
узел гравировальной иглы и электродвигатель 11.

Узел  гравировальной  иглы  содержит  вращающийся  шпиндель  с  эксцентриковым

устройством 9, втулку 2 для опускания и подъема шпинделя с резцом 6 и устройство 1, 10
для регулирования вертикального хода шпинделя.
