ГКИНП-05-051-77. СОСТАВЛЕНИЕ И ПОДГОТОВКА К ИЗДАНИЮ ПЛАНОВ ГОРОДОВ - часть 3

Руководства  и  редакционно-технических  указаний.  Генерализованное  изображение  закрепляется  на
составительском  оригинале  тушью.  Составительские  оригиналы  плана  (листов  плана),
отрабатываемые  на  копиях  картографических  материалов,  создаются  в  рамках,  предусмотренных
компоновкой.

При  составлении  на  репродукциях  с  фотопланов  и  других  основах  разрешается  для  удобства

выполнения  работ  делить  листы  планов  большого  формата  на  рабочие  планшеты,  количество
которых не должно быть более четырех для каждого листа.

Зарамочное  оформление  планшетов  выполняется  так,  чтобы  после  их  сборки  на  листе  в

соответствующих  местах  были  показаны  все  элементы  (название  листа,  гриф,  система  координат  и
др.).  Математические  элементы  оформляются  на  каждом  рабочем  планшете  полностью,  за
исключением оцифровки прямоугольной и картографической сеток, которая по внутренним рамкам
не дается.

П о с л е д о в а т е л ь н о с т ь   с о с т а в л е н и я   э л е м е н т о в   с о д е р ж а н и я   п л а н о в

38. Элементы содержания плана составляются, как правило, в следующем порядке:
-  внутренняя  рамка,  прямоугольная  сетка,  выходы  линий  картографической  сетки  и  опорные

пункты;

- важные объекты и ориентиры в городе и его окрестностях и пояснительные подписи к ним;
- гидрография и гидротехнические сооружения;
- железные дороги и сооружения при них;
- магистральные улицы;
- прочие улицы, застройка кварталов города и других населенных пунктов;
- инженерные сооружения вдоль улиц (трамвайные линии, эстакады и др.);
- промышленные, социально-культурные и сельскохозяйственные объекты;
- шоссейные и грунтовые дороги и сооружения при них;
- рельеф;
- границы и ограждения;
- растительный покров и грунты;
- сводка смежных листов многолистных планов;
- зарамочное оформление.
Порядок  составления  может  быть  изменен,  в  зависимости  от  особенностей  применяемой

технологии, картографических материалов и содержания плана, что обосновывается в редакционно-
технических указаниях.

39.  Подписи  названий  населенных  пунктов,  частей  города,  объектов  гидрографии  и  рельефа  и

других  элементов  содержания,  кроме  пояснительных  подписей  к  важным  объектам,  могут
помещаться  сразу  на  всем плане  после  составления  всех  элементов  или  после  составления  каждого
элемента  в  отдельности.  Названия  улиц,  частей  города  и  др.  могут  подписываться  на  синей  копии
составительского  оригинала  или  на  специальной  прозрачной  основе,  а  в  отдельных  случаях,  когда
названий мало, - непосредственно на оригинале. По окончании составительских работ производится
выписка названий для набора подписей.

Справка,  перечни  названий  улиц  и  важных  объектов  отрабатываются  в  виде  отдельных

приложений к составительскому оригиналу.

О ф о р м л е н и е   с о с т а в и т е л ь с к и х   о р и г и н а л о в

40. При оформлении составительских оригиналов должны соблюдаться следующие требования:
-  изображение  элементов  содержания  плана  и  размещение  подписей  на  оригинале  должны

выполняться с таким расчетом, чтобы при подготовке плана к изданию исключалась необходимость
привлечения материалов, уже использованных при составлении;

-  условные  знаки  и  шрифты  для  подписей  названий  по  начертанию  и  размерам  должны

соответствовать установленным для плана данного масштаба;

-  промежутки  между  условными  знаками  различных  объектов  должны  быть  не  менее 0,2 мм,  за

исключением случаев, предусмотренных в таблицах условных знаков;

-  качество  оформления  составительского  оригинала  должно  обеспечивать  получение  с  него

высококачественных копий для изготовления издательских оригиналов;

- элементы зарамочного оформления и внемасштабные условные знаки объектов (за исключением

опорных пунктов) разрешается наклеивать в виде фотоотпечатков;

- для оформления оригиналов можно использовать метод сухого перевода условных знаков.
Элементы  содержания  планов  и  врезок  к  ним,  составляемых  на  одной  основе  (прозрачной  или

жесткой), оформляются в соответствующих цветах (приложение 7).

При  составлении  на  раздельных  прозрачных  основах  все  содержание  вычерчивается  одним

цветом,  как  правило,  черным.  В  этом  случае  для  проверки  точности  совмещения  элементов  и
полноты  содержания  изготавливается  трехцветный  совмещенный  диапозитив  (контур  изображается
черным цветом, рельеф - коричневым, гидрография - зеленым) и с него - синяя копия на чертежной
бумаге для макета.

На  макете  принятыми  для  составительского  оригинала  цветами  (приложение 7) открашиваются

все  заливочные  элементы  (изображения  водных  пространств,  лесов,  дорог  и  кварталов),  а  также
условные  знаки  важных  объектов,  выдающихся  зданий  и  сооружений  (церквей,  башен  и  т.п.),
являющихся геодезическими пунктами.

41.  Штриховые  элементы  составительского  оригинала  должны  вычерчиваться  устойчивыми,

несмываемыми красками.

Вместо  вычерчивания  заполняющих  условных  знаков  на  больших  площадях  применяются

фоновые  закраски  прозрачными  красками,  слабовоспроизводящимися  при  фотографировании  и  не
размывающими  изображения  других  элементов  (приложение 7). Фоновые  закраски  на  фотопланах
выполняются после их отбеливания.

42. При составлении планов по коричневым или черным копиям изображения важных объектов и

выдающихся ориентиров выделяются цветами красок, принятыми для составительского оригинала.

О б щ и е   т р е б о в а н и я   к   п о д п и с я м

43. Все подписи на планах городов даются в современной русской орфографии и единой системе

транскрипции.  Написание  географических  названий  принимается  по  новейшим  официальным
документам.

Основные принципы единой системы написания географических названий, а также их передачи с

других языков определяются Общей инструкцией по передаче географических названий на картах и
Правилами  написания  на  картах  географических  названий  СССР.  Правила  русской  передачи
географических названий с национальных языков СССР и языков зарубежных стран устанавливаются
соответствующими инструкциями.

44.  Если  в  качестве  основных  картографических  материалов  используются  новые

топографические  карты,  на  которых  названия  объектов  установлены  при  топографической  съемке
(обследовании),  они  переносятся  на  составляемый  план  города  без  изменения,  за  исключением
названий  объектов,  официально  переименованных  после  издания  используемых  карт.  Новые
названия даются в соответствии с их написанием, приведенным в официальных документах.

45.  Правильность  написания  географических  названий,  подписываемых  на  планах  городов,

проверяется:

-  населенных  пунктов - по  справочникам  административно-территориального  деления,

издаваемым Президиумом Верховного Совета СССР и Президиумами Верховных Советов союзных
республик,  а  также  по  указам  Президиума  Верховного  Совета  СССР  и  Президиумов  Верховных
Советов  союзных  и  автономных  республик  и  решениям  исполкомов  краевых  и  областных  Советов
народных депутатов о переименованиях, произведенных после издания справочников;

-  железнодорожных  станций - по  справочнику  «Тарифное  руководство  № 4», издаваемому

Министерством  путей  сообщения  СССР,  и  изменениям  и  дополнениям  к  нему,  публикуемым  в
«Сборнике правил перевозок и тарифов железнодорожного транспорта СССР»;

-  пристаней - по  справочникам  тарифных  расстояний  речных  пароходств,  издаваемым

ведомствами речного флота союзных республик;

- крупных сооружений - гидроэлектростанций, каналов и т.п. - по указам Президиума Верховного

Совета  СССР  и  Президиумов  Верховных  Советов  союзных  и  автономных  республик,  а  также  по
постановлениям Совета Министров СССР и Советов Министров союзных и автономных республик.

В  случае  расхождения  названий,  приведенных  на  основном  картографическом  материале  и  в

перечисленных официальных источниках, на плане города подписываются названия по данным этих
источников.

Написание  географических  названий,  не  вошедших  в  указанные  официальные  источники,

проверяется  по  справочникам  административно-территориального  деления  автономных  республик,
краев и областей и картам новейших изданий.

Для  проверки  названий  объектов  гидрографии  и  средств  навигационного  оборудования

используются морские навигационные, речные карты и лоции.

46. Подписи на планах городов размещаются на свободных местах, так, чтобы они не закрывали

изображения важных объектов, не пересекали условных знаков государственных границ, железных и
шоссейных дорог, рек, изображаемых в две линии.

С особым вниманием выбираются места для подписей к условным знакам важных объектов (род

объекта и его номер), вынесенным в перечень. Если свободного места нет, эти подписи помещаются
за  счет  исключения  или  разрыва  изображения  других,  менее  важных  объектов,  знаков  небольших
построек, растительности и т.п.

Подписи,  относящиеся  к  населенным  пунктам  и  небольшим  по  площади  объектам  (озерам,

островам  и  др.),  размещаются  на  планах  параллельно  северной  и  южной  сторонам  рамки  и,  как
правило, справа от условных знаков объектов. Если при этом подпись будет закрывать изображение
других объектов, ее можно разместить слева, сверху или снизу от условного знака.

Подписи названий больших по площади объектов (заливов, бухт, крупных озер, островов, лесов и

т.п.)  размещаются  на  их  изображениях  по  прямым  или  плавным  кривым  линиям  (как  правило,
вразрядку), в направлении наибольшего простирания.

47.  Все  географические  названия  подписываются  на  планах  полностью,  за  исключением

некоторых определений в них (Великий, Малый и др.), которые могут подписываться как полностью,
так  и  сокращенно.  Подписи  рода  объекта  и  другие  пояснительные  подписи  даются  в  полном  и
сокращенном  виде,  в  зависимости  от  величины  объекта  и  наличия  на  плане  свободного  места.
Сокращения должны производиться в соответствии с перечнем сокращений, помещенным в таблицах
условных знаков для карты соответствующего масштаба и в приложении 3 настоящего Руководства;
допускаются также сокращения, не предусмотренные в перечне, однако во всех случаях они должны
быть понятны, разночтения не допускаются.

48.  Названия  объектов,  изображающихся  на  двух  и  более  листах  многолистных  планов,  в

зависимости  от  величины  и  расположения  объекта  относительно  общей  стороны  рамок  листов,
даются одной (общей) подписью (на каждом листе подписывается соответствующая часть названия, а
другая  его  часть - за  внутренней  рамкой  листа)  или  подпись  повторяется  на  каждом  листе.  В
последнем  случае  должны  выдерживаться  размер  шрифта  и  интервалы  между  буквами,  причем
каждая последующая подпись по направлению должна быть продолжением предыдущей.

С п р а в к а

49.  Справка  составляется  по  специальной  программе  (приложение 1). Ее  основное  назначение -

дополнить  план  сведениями,  не  получившими  графического  отображения.  В  справке  дается
обобщенная  характеристика  местности  на  ближайших  подступах  к  городу  и  городской  территории,
описываются  наиболее  важные  для  данного  города  объекты  (промышленные  предприятия,
железнодорожные  станции,  морские  и  речные  порты,  аэродромы,  электростанции,  объекты
водоснабжения  и  др.),  расположенные  как  на  территории,  покрываемой  планом,  так  и  за  ее
пределами.

Для  составления  справок  используются  крупномасштабные  топографические  карты,  физико-

географические,  экономико-географические  и  военно-топографические  описания,  гидрографические
и  климатические  справочники,  справочники  о  морских  портах  и  аэропортах,  сообщения
периодической  печати,  атласы,  специальные  (морские,  растительности,  четвертичных  отложений,
экономические) карты и схемы, аэроснимки и перспективные фотоснимки города и его окрестностей.
Отбор необходимых материалов, оценка их современности и  обобщение  сведений  для включения  в
справки  производятся  в  период  редакционно-подготовительных  и  составительских  работ.  Справки
составляются  после  изготовления  составительских  оригиналов. Справка  должна  быть  согласована  с
планом и перечнем важных объектов как по содержанию, так и по написанию названий. При первом
упоминании  в  справке  того  или  иного  объекта  в  скобках  указывается  его  номер  по  перечню  или
квадрат  прямоугольной  сетки  плана  (врезки),  в  котором  он  изображен.  Если  упоминаемый  объект
находится  за  пределами  территории,  покрываемой  планом,  его  местоположение  определяется

направлением  и  расстоянием  от  административного  центра  города.  Образец  справки  приведен  в
приложении 2.

50.  Справка  дополняется  схемой  метрополитена  (приложение 9). На  схеме  показываются

действующие  и  проектируемые  линии,  станции  (с  выделением  пересадочных)  и  их  названия,  депо.
Кроме  того,  наносятся  магистральные  улицы  и  их  названия,  крупнейшие  водные  преграды  и
выдающиеся  ориентиры.  Масштаб  схемы  выбирается,  исходя  из  протяженности  линии  и  наличия
места для ее размещения.

Схема размещается вместе с текстовыми приложениями и печатается в пять цветов

*

:

*

 При издании текстовых сведений в виде брошюры схема печатается черным цветом.

-  черным - линии  и  станции  метрополитена,  названия  станций  и  элементы  оформления  (рамка,

условные обозначения и др.);

- коричневым - линии условных знаков улиц и их названия, границы застроенной части города;
- синим - объекты гидрографии и их названия;
- палевым - площадь городской застройки;
- бирюзовым - площади водных пространств.

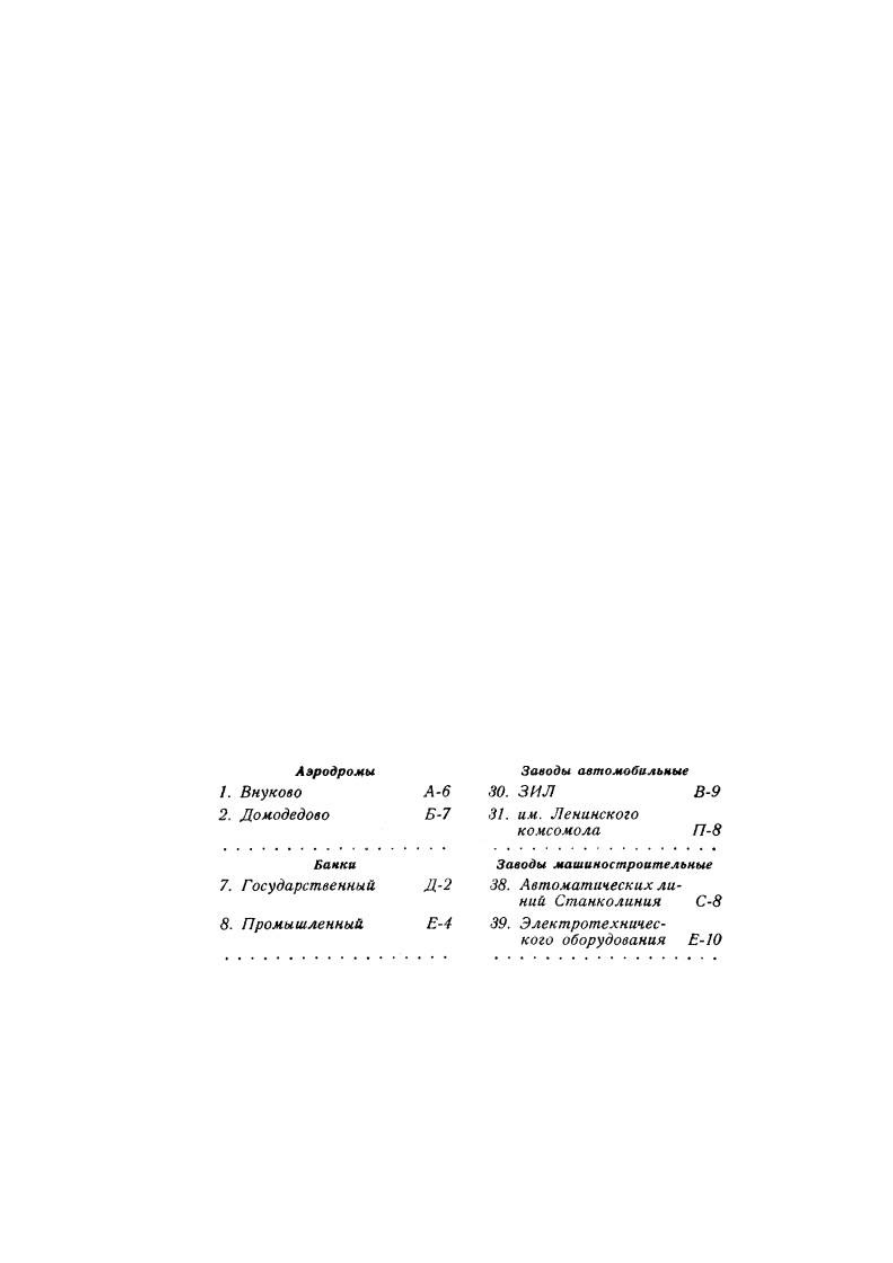

П е р е ч е н ь   в а ж н ы х   о б ъ е к т о в

51.  Перечень  важных  объектов  составляется  в  алфавитном  порядке  их  нарицательных  названий

(аэродром, завод, фабрика и т.д.), которые ставятся на первое место. Если в наименования объектов
входят  спецификация  и  собственные  названия  (названия  фирм),  они  располагаются  также  в
алфавитном  порядке  после  нарицательных  названий.  В  перечне  каждому  объекту  присваивается
порядковый  номер  и  указывается  квадрат  прямоугольной  сетки  плана,  в  котором  этот  номер
расположен.  Если  объект  изображен  на  врезке  (за  рамкой  плана),  в  перечне  указывается  квадрат
прямоугольной сетки врезки с пояснением, например: 54-02, врезка.

Однородные  объекты,  сходные  по  основным  характеристикам  и  расположенные  близко  один  от

другого, так, что их изображения на плане трудно разделить, могут быть включены в перечень под
одним номером, например: 28. Фабрики текстильные... Г-8 или 14. Заводы машиностроительный и
металлообрабатывающий...  Д-5.  В  этом  случае  употребление  номенклатурного  термина  во
множественном  числе  не  влияет  на  алфавитный  порядок  составления  перечня.  Объекты  большой
значимости (например, крупные заводы) указываются в перечне всегда раздельно.

При  большом  числе  однородных,  одинаково  важных  объектов  их  нарицательные  названия  и

спецификация  выносятся  в  подзаголовки  (в  алфавитном  порядке),  а  под  ними  перечисляются
собственные названия объектов (также в алфавитном порядке), например:



Собственные названия объектов, в том числе и фирм, даются без кавычек и сокращений.

П е р е ч е н ь   н а з в а н и й   у л и ц

52.  Все  названия  улиц,  бульваров,  площадей,  набережных,  переулков,  тупиков,  городских

шоссейных дорог и т.п., помещенные на плане, включаются в перечень названий улиц.

После каждого названия улицы указывается квадрат плана, в котором расположена подпись (или

большая  ее  часть);  если  подпись  названия  повторяется  (при  большом  протяжении  улицы),
указываются квадраты расположения двух крайних подписей названия улицы. Для каждого плана, в
том числе многолистного, составляется общий перечень.
