ГКИНП (ГНТА)-03-010-02 Инструкция по нивелированию I, II, III и IV классов - часть 7

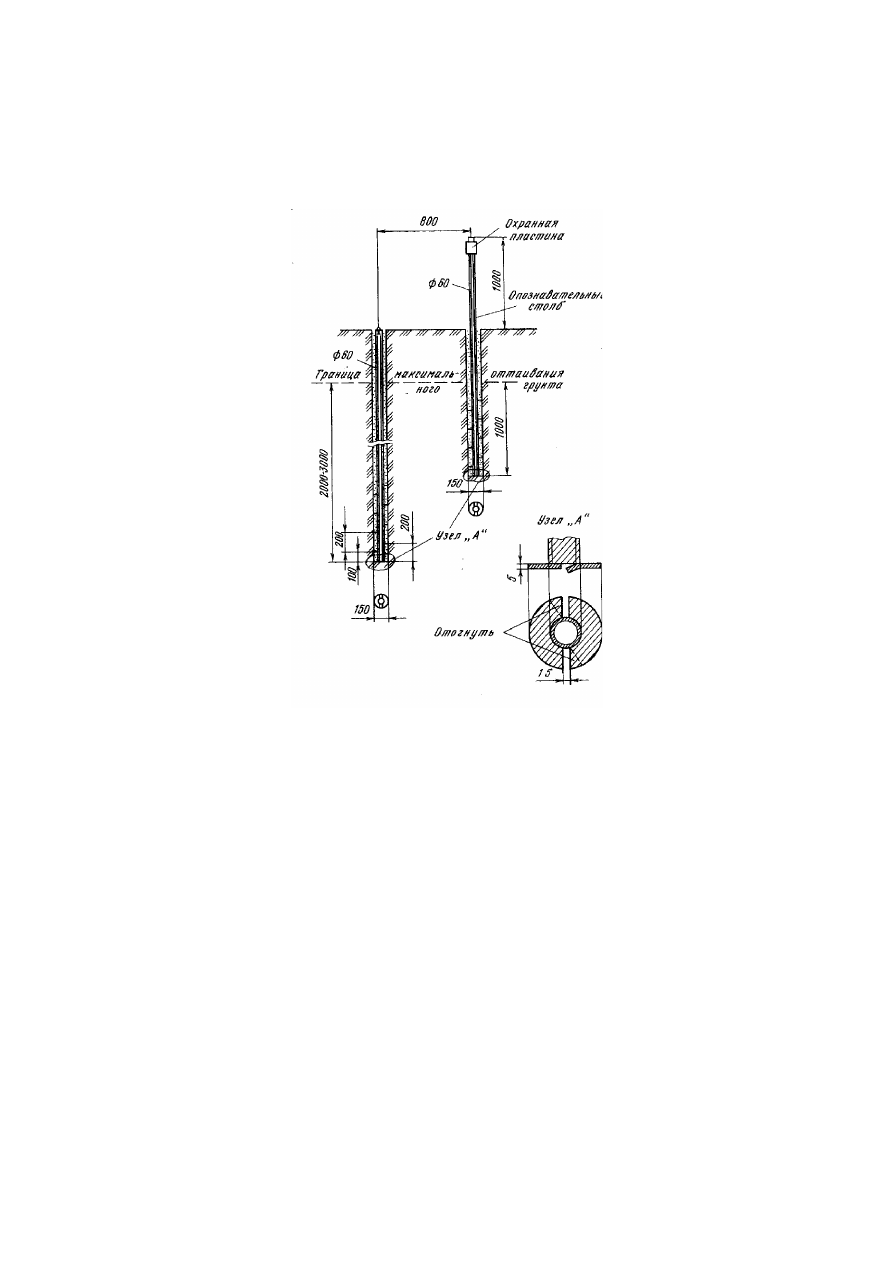

Рис. 9. Грунтовой репер для области многолетней мерзлоты. Тип 150 оп. знак

Для   лучшего   ввинчивания   (вдавливания)   трубы   в   грунт   металлический   диск   имеет

лопасти.   Трубу   бетоном   не   заполняют.   На   наружную   поверхность   трубы   наносят
антикоррозийное покрытие и антипучинистое, а на внутреннюю только антикоррозийное.

При   глубине   протаивания   грунта   до   125   см   основание   репера   располагают   на

200 см ниже границы протаивания. Если глубина протаивания 125 см и более, то основание
репера должно находиться на 300 см ниже границы протаивания.

При наличии в грунте каменистых включений, затрудняющих бурение и протаивание

скважин, трубчатые реперы типа 165 оп. знак (рис. 10) закладывают в котлованы. Вместо
многодискового   делают   бетонный   якорь   диаметром   48   см   и   высотой   20   см.   Основание
бетонного якоря располагают на 100 см ниже границы наибольшего протаивания грунта.

У   всех   реперов   в   области   многолетнемерзлых   грунтов   верхний   конец   трубы   с

приваренной маркой располагают на уровне поверхности земли.

24

Размеры даны в мм.

В   южной   зоне   области   многолетнемерзлых   грунтов,   граница   проходит   по   линии

Воркута   —   Новый   Порт—Хантайка—Сунтар   —   Олекминск—Алдан—Аян,   закладывают
только   трубчатые   реперы   бетонными   якорями.   Если   во   время   работ   многолетнемерзлые
грунты не обнаружены, то глубину закладки репера увеличивают на 50 см и верхний конец
трубы с маркой располагают (за счет этого увеличения) на 50 см ниже поверхности земли.

Применять  в южной зоне  области  многолетнемерзлых грунтов металлические  якоря

вместо бетонных якорей запрещается.

6.8.9.  В   скалу,   находящуюся   на   поверхности   или   залегающую   на   глубине   до  70см,

закладывают   грунтовый   репер   типа   9   оп.знак   рис.   (11),   который   состоит   из   марки   на
цементном   растворе.   В  100  см  от  репера  устанавливают  железобетонный  или   трубчатый
опознавательный столб с охранной пластиной. Опознавательный столб укрепляют в скале
цементным   раствором,   наносят   антикоррозийное   покрытие   и   окрашивают.   Вокруг
опознавательного   столба   и   над   репером,   если   он   находится   на   земной   поверхности,
выкладывают тур из камней высотой 50 см и диаметром до 1 м. Если скала залегает  на
некоторой глубине, то марку закрывают породой, а затем выкладывают тур.

Если скала залегает на глубине более 70 см, то применяют репер типа 176 оп. знак (рис.

11). На скале  устанавливают железобетонный  пилон с плитой (якорем).  Пилон отливают
такой высоты, чтобы его верхняя грань находилась на 50 см ниже поверхности земли.

В     области     многолетнемерзлых     грунтов     разрешается     вместо     железобетонного

скального репера закладывать трубчатый репер с бетонным якорем.

25

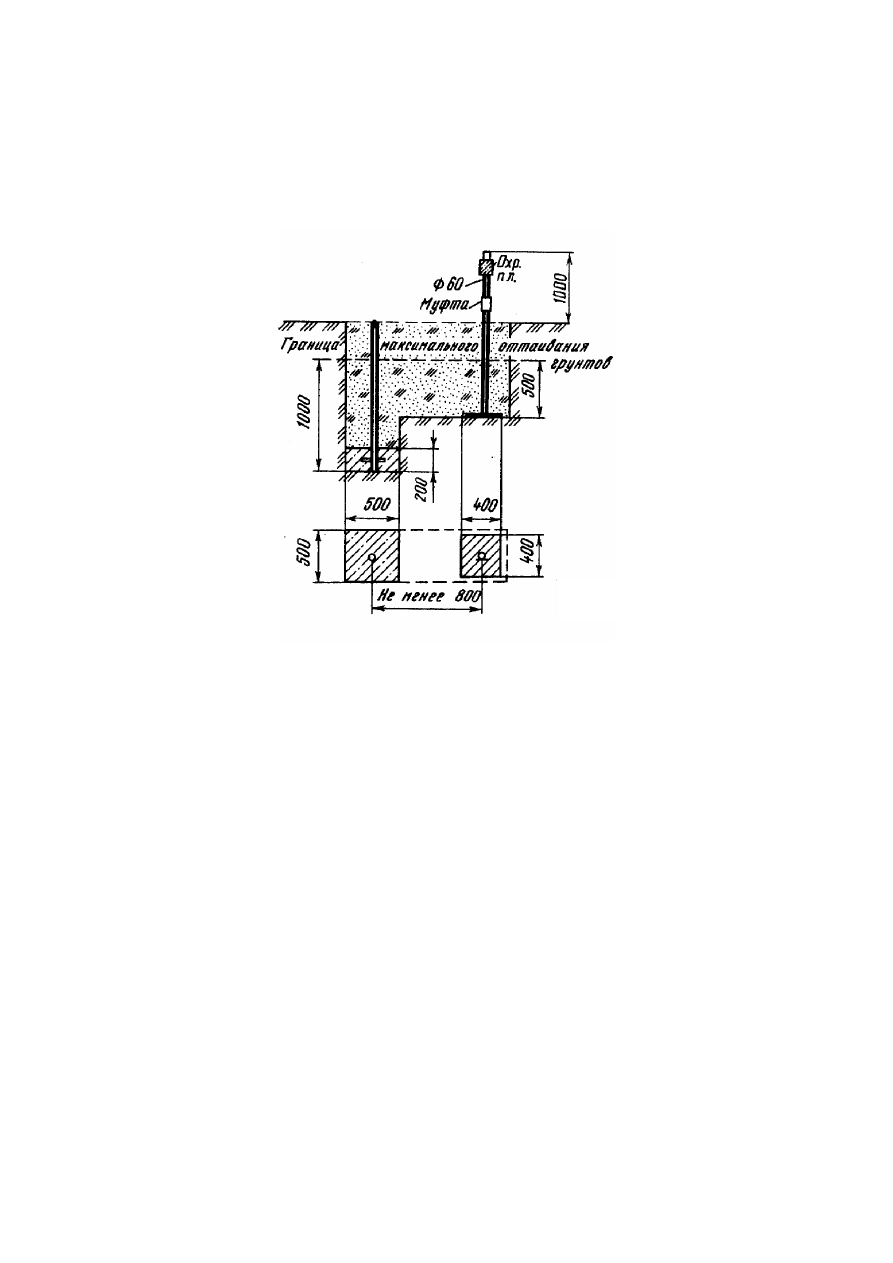

Рис. 10. Грунтовой репер для области многолетней мерзлоты.
 Тип 165 оп. знак

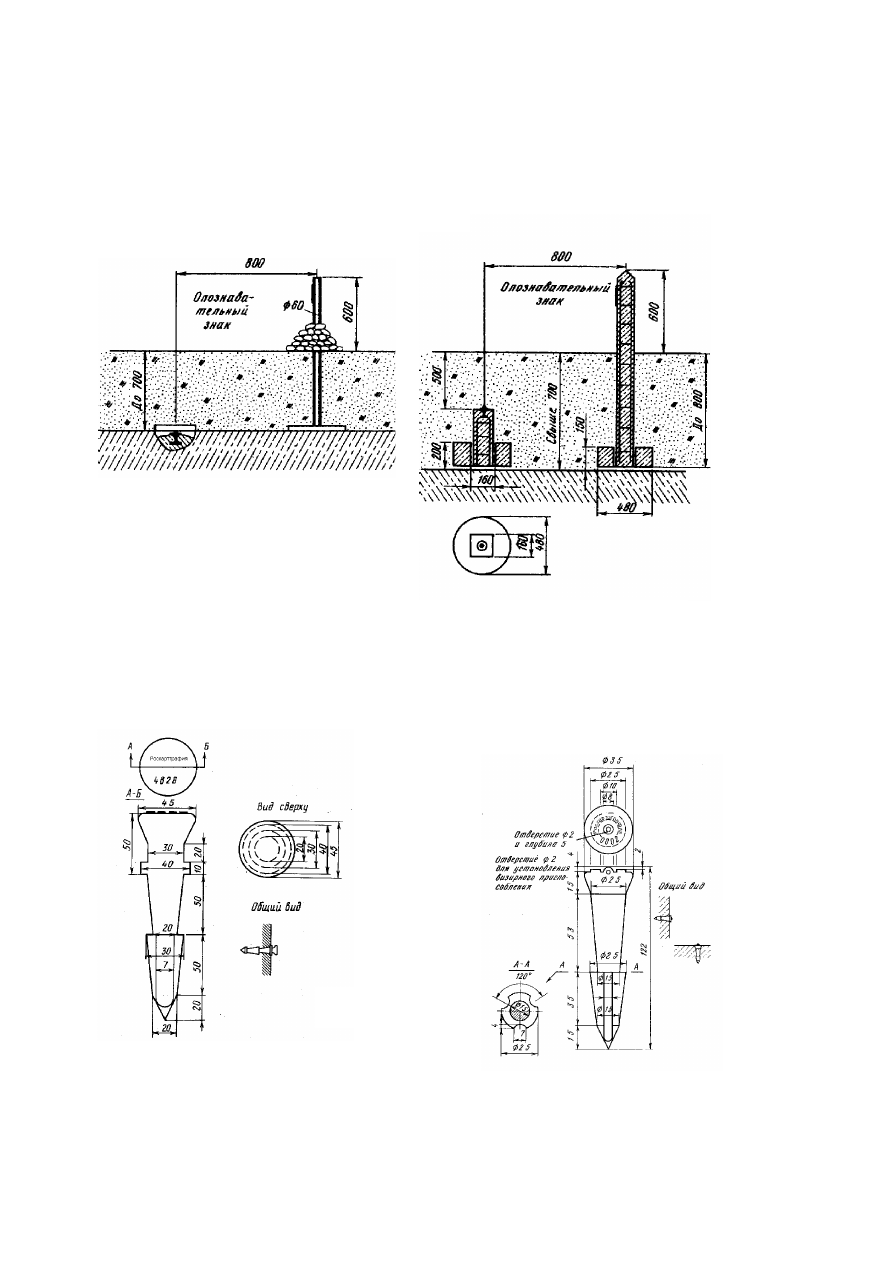

Рис. 11. Грунтовые репера для скальных
грунтов:
а – тип 9 оп. знак; б – тип 176 оп. знак

Размеры даны в мм.

6.8.10. Если вблизи репера на расстоянии до 50 м имеется отвесная скала, то на ней

масляной краской ярких цветов рисуют треугольник со сторонами 100 см, внутри которого
указывают номер репера в начальные буквы организации, выполнявшей работы.

6.8.11. В стены искусственных сооружений, зданий и вертикальную поверхность скалы

закладывают стенные реперы типа 143 (рис. 12,13).

26

а

Рис. 12. Стенной репер для линий
нивелирования I и II классов.
Тип 143

Рис. 13. Стенной репер для линий
нивелирования III и IV классов.
Тип 143

Рис. 11. Грунтовые репера для скальных грунтов:
а – тип 9 оп. знак; б – тип 176 оп. знак

Размеры даны в мм.

Размеры даны в мм.

б

6.8.12. При изготовлении стенного репера и марок (рис. 7, 12, 13) на знаках отливают

начальные буквы названия организации, выполнявшей нивелирование, и номер репера.

6.8.13. Стенной репер, показанный на рис. 12, закладывают на линиях нивелирования I

и II классов, а приведенный на рис. 13—на линиях нивелирования III и IV классов.

6.9. Наружное оформление реперов.
6.9.1. Наружное оформление векового репера состоит из железобетонного колодца с

защитной крышкой и запором; кургана, сложенного из камней; указательного монолита и
ограждения   из   четырех   отрезков   рельс   (железобетонных   столбов   сечением   2020   см)   с
якорями, закладываемыми на глубину 140 см и выступающими над поверхностью земли на
110см  (рис.  14). Допускается   применять   и другое   внешнее  оформление,  обеспечивающее
надежную сохранность векового репера.

6.9.2. Оформление фундаментального репера в области сезонного промерзания грунта

состоит   из   канавы   прямоугольной   формы   (рис.   15)   и   железобетонного   опознавательного
столба (рис. 16) с охранной пластиной (рис. 17) толщиной не менее 0,8 мм. Пластина должна
быть обращена в сторону репера. Над репером делают курган высотой 30 см диаметром 150
см. Выступающую над землей часть опознавательного столба окрашивают масляной краской
ярких цветов. Сечение канавы по нижнему основанию 20см, по верхнему—120см, глубина—
70 см. Черной  краской  подписывают на опознавательном  столбе  название  организации  и
номер репера (например, Роскартография, 1274).

Над скальным фундаментальным репером выкладывают курган из камней 150x150 см

высотой 70см. Основание опознавательного столба цементируют со скалой или в скальной
породе.

В   области   многолетнемерзлых   грунтов   наружное   оформление   фундаментальных

реперов   такое   же,   как   у   грунтовых   реперов,   но   в   залесенных   районах   ставят   трубчатый
металлический  опознавательный столб (рис. 9 и 10), и радиусе 100—150 м от репера на
деревьях на высоте 150—250 см делают десять отметок  яркой краской,  которые должны
смотреть в сторону репера.

27

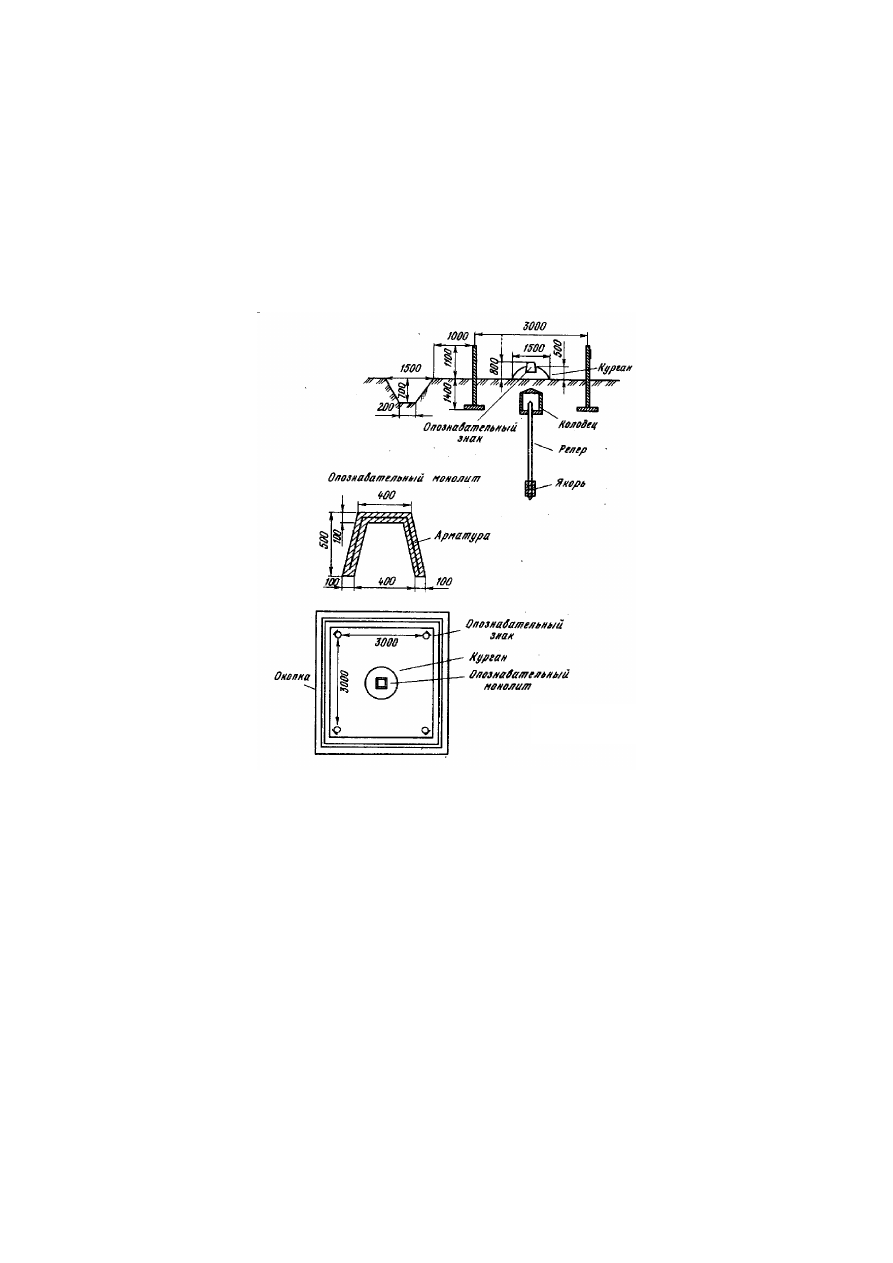

Рис. 14. Внешнее оформление вековых реперов

Размеры даны в мм

.
