ГКИНП (ГНТА)-03-010-02 Инструкция по нивелированию I, II, III и IV классов - часть 8

6.9.3. Наружным оформлением грунтового репера (рис. 18) являются канава и

опознавательный столб в виде железобетонного пилона с плитой (якорем), устанавливаемого
в 80 см от репера. В залесенных районах разрешается устанавливать деревянные
опознавательные столбы. Размер нижнего основания канавы 20см, верхнего—120см, глубина
—50см, длина—1280см. Над репером насыпают курган высотой 30 см диаметром 100 см.
Длина пилона, имеющего в верхней части скосы на две грани, 140см, а поперечное сечение
1616 см. Диаметр плиты 48 см, толщина 15 см (рис. 16). Соединение пилона с плитой такое
же, как у репера. Основание плиты располагают на 80 см ниже поверхности земли. При
использовании якоря диаметром 34 см его высоту увеличивают до 25 см, а глубину закладки
до 90 см.

К опознавательному столбу надежно прикрепляют (при отливке пилона) охранную

пластину (рис. 17). Надпись на пластине отливают, штампуют или наносят методом кернения.

При установке опознавательного столба охранная пластина должна быть обращена в

сторону репера.

Выступающую над поверхностью земли часть опознавательного столба окрашивают

масляной краской ярких цветов (красной, оранжевой, желтой). Черной краской на столбе
указывают номер репера и название организации, заложившей его. Опознавательный столб
может быть трубчатым. К верхней части  трубы приваривают металлическую  пластину, к
которой   на   болтах   прикрепляют   охранную   пластину.   Трубу   поверх   антикоррозийного
покрытия   красят   в   пределах   выступающей   части   масляной   краской   яркого   цвета.   На
обратной стороне пластины надписывают черной краской номер репера и начальные буквы
организации,   заложившей   его.   К   верхнему   концу   трубы   приваривают   заглушку.   Нижний
конец трубы должен иметь бетонный (металлический) якорь диаметром 48 см и толщиной 15
(0,5) см, заглубляемый в грунт на 100 см. При использовании якоря диаметром 34 см его
высоту   увеличивают   до   25   см,   а   глубину   закладки   до   90   см.   Верхняя   часть   трубчатого
опознавательного столба должна располагаться на 100 см выше поверхности земли.

6.9.4. В залесенных районах области многолетней мерзлоты, а также на заболоченных

территориях области сезонного промерзания грунтов над грунтовым репером сооружают
сруб из бревен размерами 200200 см, высотой 50 см (рис. 19).

Сруб заполняют грунтом и мхом, которые берут не ближе 15 м от репера. В срубе над

репером устанавливают деревянный столб длиной 70 см, а рядом металлический
опознавательный столб, в радиусе 100—150м от репера на деревьях на высоте 150—250 см
делают десять отметок яркой краской.

Размеры даны в мм.

В тундре над репером сооружают из земли и мха курган размерами 200200см,

высотой 50 см. Курган покрывают слоем дерна. Над репером устанавливают деревянный
столб длиной 70 см, а рядом опознавательный столб. Землю, мох и дерн берут не ближе 15 м
от репера.

В области многолетней мерзлоты в зависимости от того, как закладывают репер,

бурением (протаиванием) или в котлован, опознавательный металлический столб
устанавливают на расстоянии 100 или 70 см от репера (рис. 9, 10). Нижний конец трубы
должен иметь якорь, который заглубляют в многолетнемерзлый грунт не менее чем на 50 см.
Верхнюю часть опознавательного знака располагают на 100 см выше поверхности земли и
окрашивают масляной краской ярких цветов.

Рис. 15. Внешнее оформление
фундаментальных реперов в области
сезонного промерзания грунтов

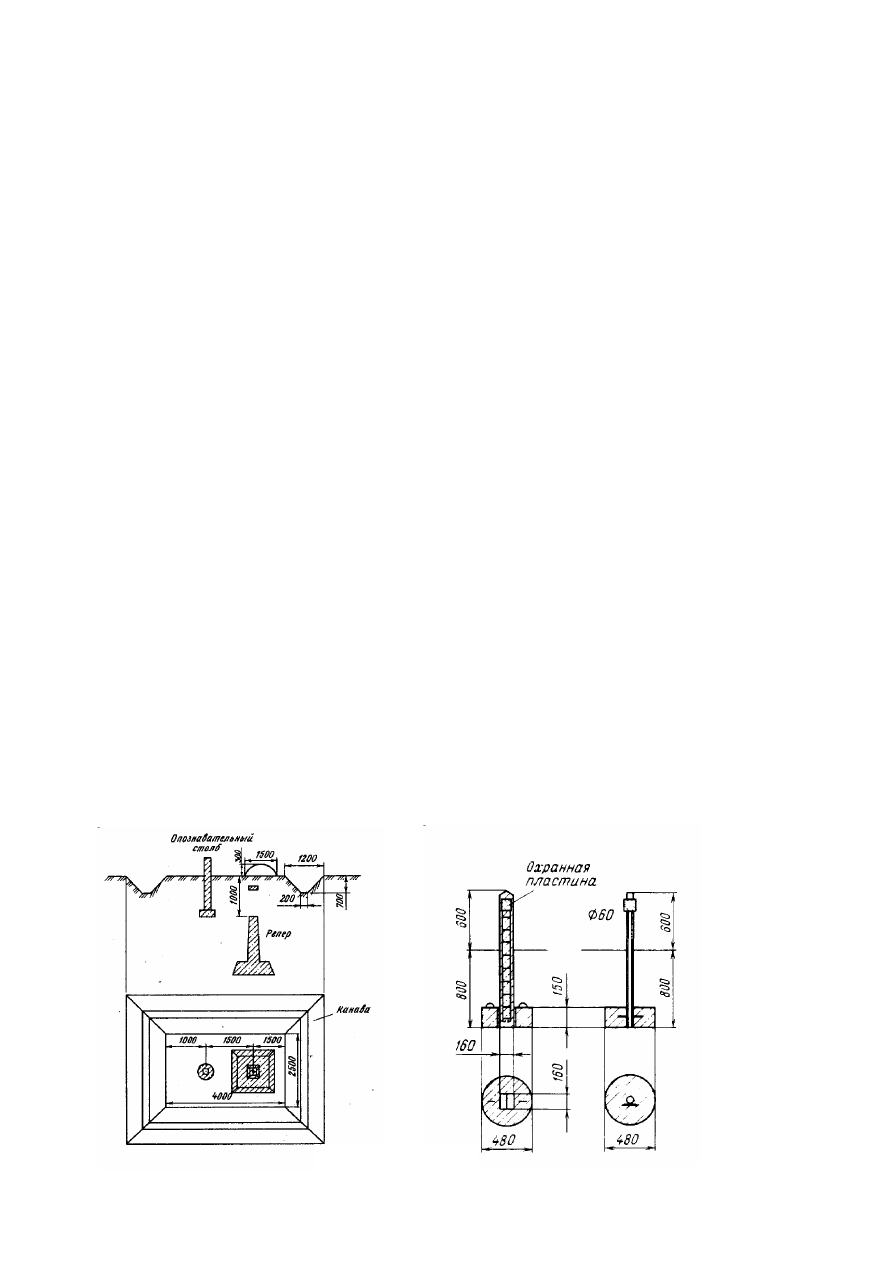

Рис. 16. Опознавательные столбы для области
сезонного промерзания грунтов

Рис. 17. Охранная пластина

Рис. 18. Внешнее оформление грунтового
репера

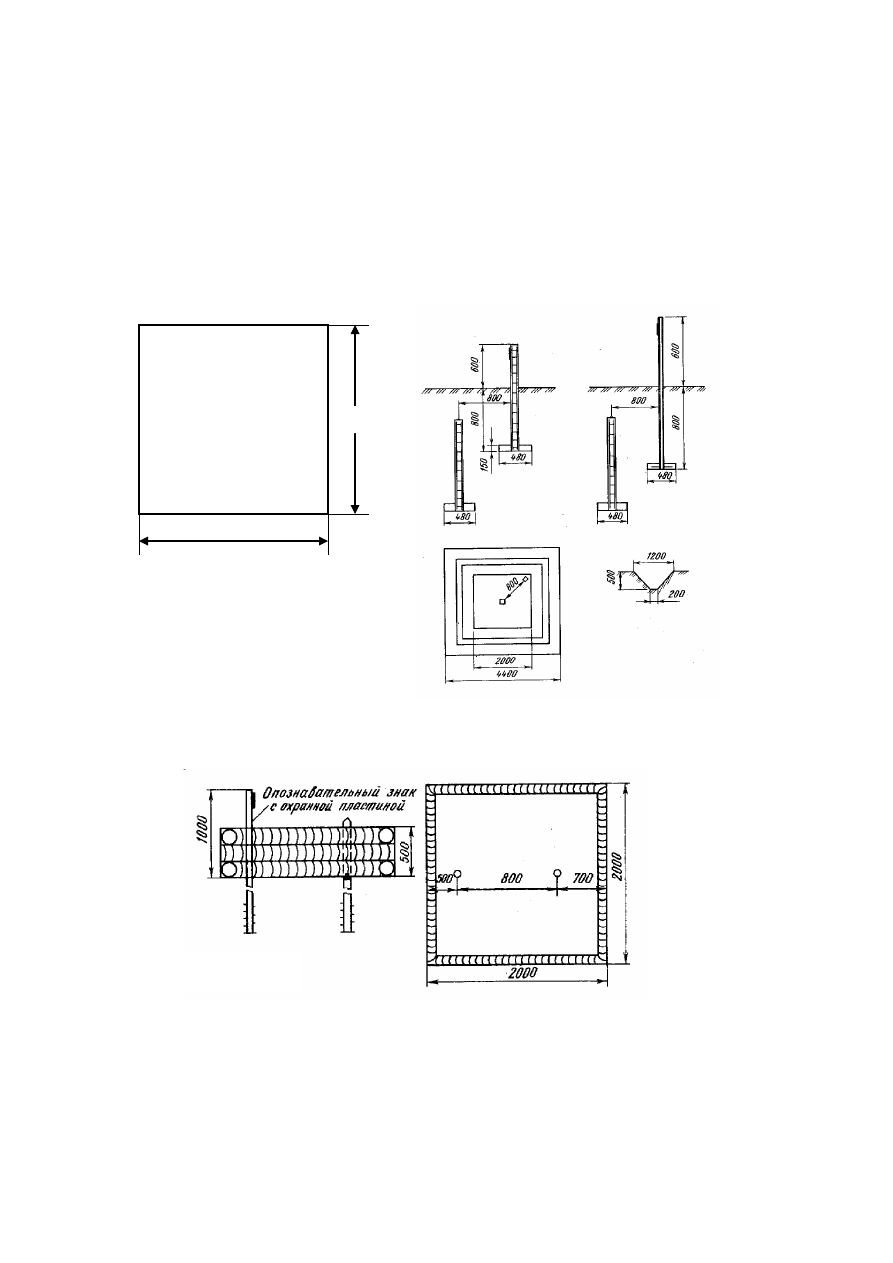

Рис. 19. Внешнее оформление реперов в области многолетней мерзлоты

Размеры даны в мм.

130

3856

Московское

аэрогеодезическое

предприятие

Геодезический пункт

Охраняется

государством

130

6.10. Для рытья котлованов, бурения скважин, забивания свай и завинчивания труб

можно применять различные механизмы (приложение 8).

6.11. Документация, составляемая по окончании работ по закладке реперов:
отчет с пояснительной запиской; журналы закладки реперов;
список заложенных реперов и схему их расположения (на карте наиболее крупного

масштаба);

акты сдачи реперов под наблюдение за сохранностью;
фотографии зданий и скал, в которые заложены стенные реперы;
карты масштаба 1:25 000 и крупнее, аэроснимки, на которых показаны

местонахождения заложенных и обследованных реперов, абрисы. Масштаб абриса выбирают
с таким расчетом, чтобы на нем поместились ближайшие ориентиры, указанные в описании
местоположения репера. Абрисы составляют глазомерно, по картам, аэрофотоснимкам в
обычных условных топографических знаках, горизонтали на них рисуют условно, лишь для
показа характера рельефа.

В отдельном документе приводятся схемы определения и материалы наблюдений по

инструментальному определению координат фундаментальных, вековых и рядовых реперов
и список координат реперов по линиям нивелирования.

Координаты вековых и фундаментальных реперов, определенные инструментальными

методами, приводятся с ошибкой не более 1,0 м, рядовых реперов и марок с ошибкой не
более 10 м.

7. НИВЕЛИРОВАНИЕ I КЛАCCА

7.1. Нивелирование I класса производят в прямом и обратном направлениях по двум

парам костылей (кольев), образующих две отдельные линии: правую, соответствующую ходу
по правым костылям, и левую — по левым костылям. Наблюдения на станциях выполняют
способом «совмещения».

7.2. Нивелирование I класса выполняют нивелирами с плоскопараллельной

пластинкой, контактным уровнем или компенсатором, удовлетворяющими требованиям,
указанным в разделе 21.

Изображение концов пузырька контактного уровня должно передаваться в поле

зрения трубы.

При нивелировании I класса применяются нивелиры Н-05, Н1, Ni-004, Ni 002 и другие

типы нивелиров, прошедшие сертификацию на соответствие требованиям настоящей
инструкции.

7.3. Применяются штриховые инварные рейки, на инварной полосе которых должны

быть нанесены две шкалы, смещенные одна относительно другой. Расстояние между осями
штрихов 5 мм. Ошибки метровых интервалов и всей шкалы не должны превышать 0,10 мм. В
горных районах работают инварными рейками с термодатчиками, ошибки метровых
интервалов и всей шкалы

в этом случае не должны превышать 0,05 мм.

Рейки должны быть снабжены круглыми уровнями с ценой деления

10 - 12'/2 мм, натяжение инварных полос — 20+1 кг. У реек желательно определить
термические коэффициенты.

В случае привязки к стенным маркам применяют подвесную рейку с такими же

шкалами, как и на основных рейках. Нуль на подвесной рейке должен быть совмещен с
центром отверстия для штифта, на который подвешивают рейку к стенной марке.

7.4. При нивелировании в прямом направлении (прямой ход) порядок наблюдений на

станции по правой линии следующий.

Нечетная станция

1. Отсчет по основной шкале задней рейки
2. Отсчет по основной шкале передн

рейки
3. Отсчет по дополнительной шкале
передней рейки
4. Отсчет по дополнительной шкале
задней рейки

Четная станция

1. Отсчет по основной шкале передней рейки
2. Отсчет по основной шкале задней рейки
3. Отсчет по дополнительной шкале задней
рейки
4. Отсчет по дополнительной шкале передней
рейки

По левой линии на нечетной и четной станциях отсчеты выполняются в том же

порядке, что и по правой.

При нивелировании в обратном направлении (обратный ход) на нечетных станциях

наблюдения начинают с передней рейки, а на четных—с задней.

7.5. В прямом и обратном направлениях нивелирование выполняют по одной и той же

трассе и по переходным точкам одного типа.

7.6. Число станций в секции при нивелировании в прямом и обратном направлениях

делают четным и по возможности одинаковым.

7.7. При перемене направления нивелирования рейки меняют местами.
7.8. По каждой секции нивелирование в прямом и обратном направлениях выполняют,

как правило, в разные половины дня. С меньшей строгостью это требование соблюдают
осенью, а также в пасмурную п

году.

7.9. Нивелирование выполняют участками в 20—50 км по схеме «восьмерка», т.е.

одну   половину   секций   участка   сначала   проходят   в   прямом   направлении,   а   другую—в
обратном,   затем   наоборот.   Если   расхождения   измеренных   превышений   по   секциям   из
нивелирования   в   прямом   и   обратном   направлениях   получаются   с   преобладанием   одного
знака, то длину участков можно уменьшить.

7.10. Максимальная длина луча визирования—50м.
7.11. Высота луча визирования над подстилающей поверхностью должна быть не

менее 0,8 м. Если длина луча визирования до 25 м, то разрешается выполнять наблюдения
при высоте луча не менее 0,5 м.

7.12. В средних и южных широтах наблюдения выполняют в утренние и

послеполуденные периоды, причем начинают их через полчаса после восхода солнца и
заканчивают примерно за 30 мин до его захода.

Не разрешается выполнять нивелирование:
при колебаниях изображений, затрудняющих точное наведение биссектора на штрих

рейки, и «плавающих» изображениях;

сильном и порывистом ветре;
сильных и скачкообразных колебаниях температуры воздуха и аномально быстрых

односторонних ее изменениях (из производственного опыта установлено, что колебания
температуры в течение благоприятного для нивелирования I класса периода времени не
превосходят 5° С).

7.13. Нивелир устанавливают в тени на штативе за 45 мин до начала наблюдений, для

принятия им температуры окружающей среды.
