на цементном растворе со второй маркой. Когда скала залегает на глубине более 130 см, то
на ней отливают железобетонный пилон с плитой (якорем). Размеры плиты 808030 см. В
верхние грани пилона и плиты закладывают марки из малоокисляющегося материала. Пилон
отливают такой высоты, чтобы его верхняя грань рас

п

олагалась на 100 см ниже поверхности

земли.

а

Фундаментальные   скальные   реперы   в   области   многолетних   мерзлых   грунтов

закладывают   таких   же   типов,   как   в   области   сезонного   промерзания,   но   длина
железобетонного   пилона   у   них   должна   быть   такой,   чтобы   его   верхняя   плоскость
располагалась на уровне земли. Если скала залегает на глубине до 50 см от поверхности
земли,  то закладывают  марку в скалу. Марка  закрывается  плитами  разборной скалы, без
примеси грунта.

В   труднодоступных   районах   пилон   может   быть   заменен   асбоцементной   трубой   с

внешним диаметром не менее 25 см. Труба заполняется бетоном и надежно скрепляется с
помощью металлического каркаса с армированным якорем репера. Для изготовления репера
в   области   многолетнемерзлых   грунтов   используют   быстросхватывающийся   цемент   и
добавки, ускоряющие схватывание бетона.

Если   в   момент   закладки   репера   поверхность   скалы   имеет   отрицательную

температуру, то перед отливкой якоря бетон и скалу нагревают.

6.7.4.   Превышение   между   основной   и   дополнительной   маркой   фундаментального

репера определяют с точностью 1 мм.

6.7.5.   Фундаментальные   грунтовые   реперы   для   северной   зоны   области

многолетнемерзлых грунтов с глубиной протаивания до 150 см подобны грунтовым рядовым
реперам, но основание репера у них располагают на 400 см ниже границы протаивания.

Фундаментальные реперы при глубине протаивания 150 см и более такие же, как и в

области   сезонного   промерзания   грунтов,   но   их   пилоны   делают   такой   длины,   чтобы   его
верхняя часть была на уровне земли. Основание репера располагают на 1м ниже границы
наибольшего протаивания грунта, но не менее 250 см от поверхности земли.

Железобетонный пилон репера может быть заменен асбоцементной трубой с внешним

диаметром не менее 25 см. При помощи металлического каркаса трубу скрепляют с якорем

20

б

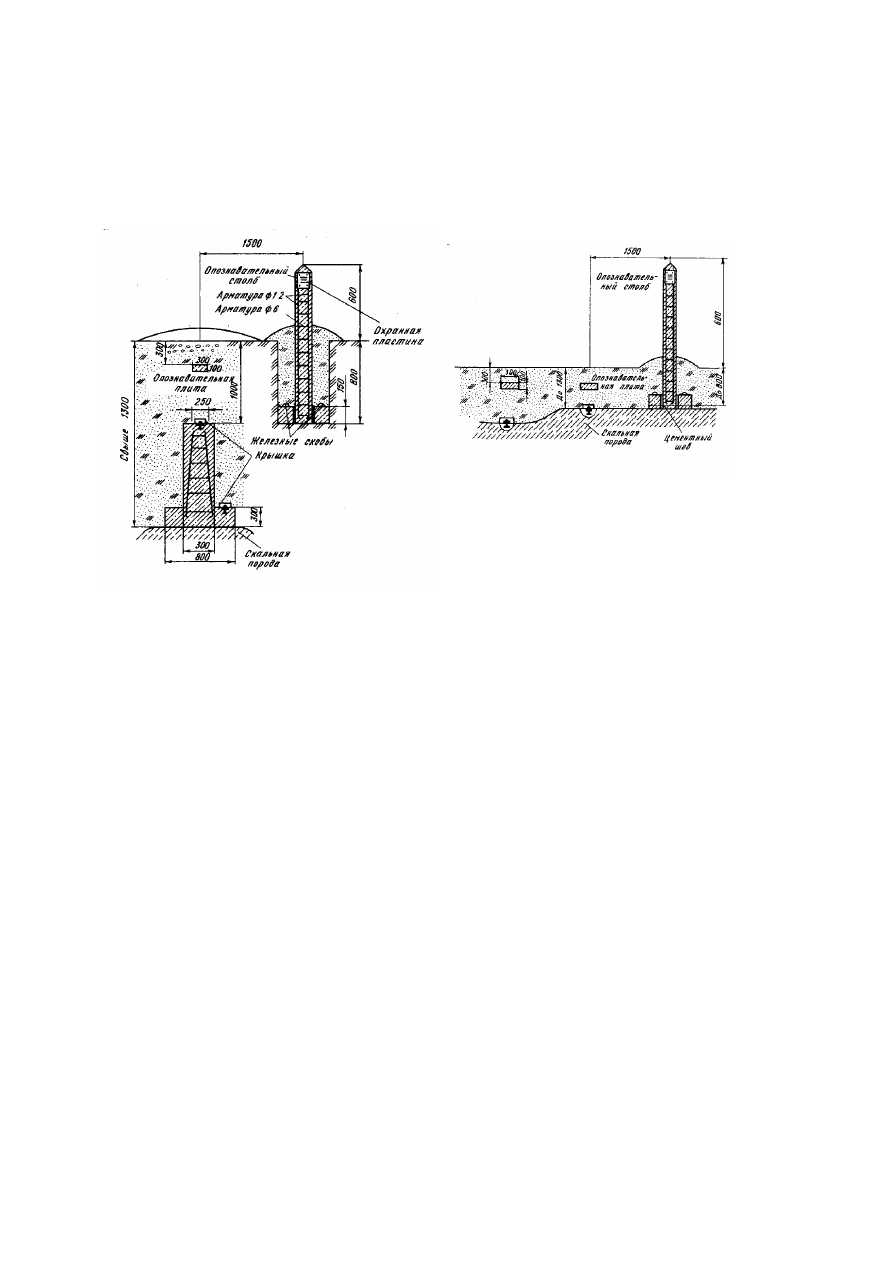

Рис. 4. Фундаментальные реперы для скальных грунтов:
а – тип 164 оп. Знак; б – тип 114 оп. знак

Размеры даны в мм.

репера и заполняют бетоном.

Если во время работ многолетнемерзлые грунты не обнаружены, то глубину закладки

репера увеличивают на 50 см, а верхний конец пилона с маркой располагают (за счет этого
увеличения) на 50 см ниже поверхности земли.

Закладывать в котлован фундаментальные металлические трубчатые реперы и

применять металлические якоря вместо бетонных во всех районах страны не допускается.

6.8. Грунтовые и стенные реперы.
6.8.1. Грунтовые реперы типов 160 оп. знак  и 162 оп. знак (рис. 5, 6) в области

сезонного промерзания грунтов, как правило, закладывают в пробуренные скважины
диаметром 50 см.

Грунтовый   репер   состоит   из   железобетонного   пилона   в   форме   параллелепипеда   с

поперечным сечением 16x16 см и бетонной плиты (якоря) диаметром 48 см, изготовляемых
заранее.   Разрешается   применять   плиты   квадратного   сечения   размером



5050 см. В верхнюю грань пилона должна быть зацементирована марка (рис. 7). В середине
бетонной   плиты   делают   выемку   размером   202015   см,   в   которую   устанавливают
железобетонный   пилон.   Пилон   может   быть   заменен   асбоцементной   трубой   с   внешним
диаметром   не   менее   16   см,   заполненной   бетоном   с   арматурой.   В   верхнюю   грань   трубы
вставляют   марку.   При   использовании   асбоцементной   трубы   для   увеличения   связи   ее
основания с якорем на расстоянии 7 – 10 см от основания трубы вставляют два взаимно
перпендикулярных стержня толщиной 1,0 - 1,2 см и длиной 25 см. При установке трубы в
отверстие якоря концы стержней размещают в углах выемки.

В южной зоне области сезонного промерзания грунта применяют бетонные плиты

(якоря) высотой 20см, в северной — 35см. Граница между этими зонами проходит по линии
Валуйки – Россошь – Камышин - Палласовка

6.8.2. Допускается закладка реперов в скважины диаметром 35 см, но в этом случае

высота бетонного якоря в южной зоне должна быть равна 50 см, в северной - 80 см.

21

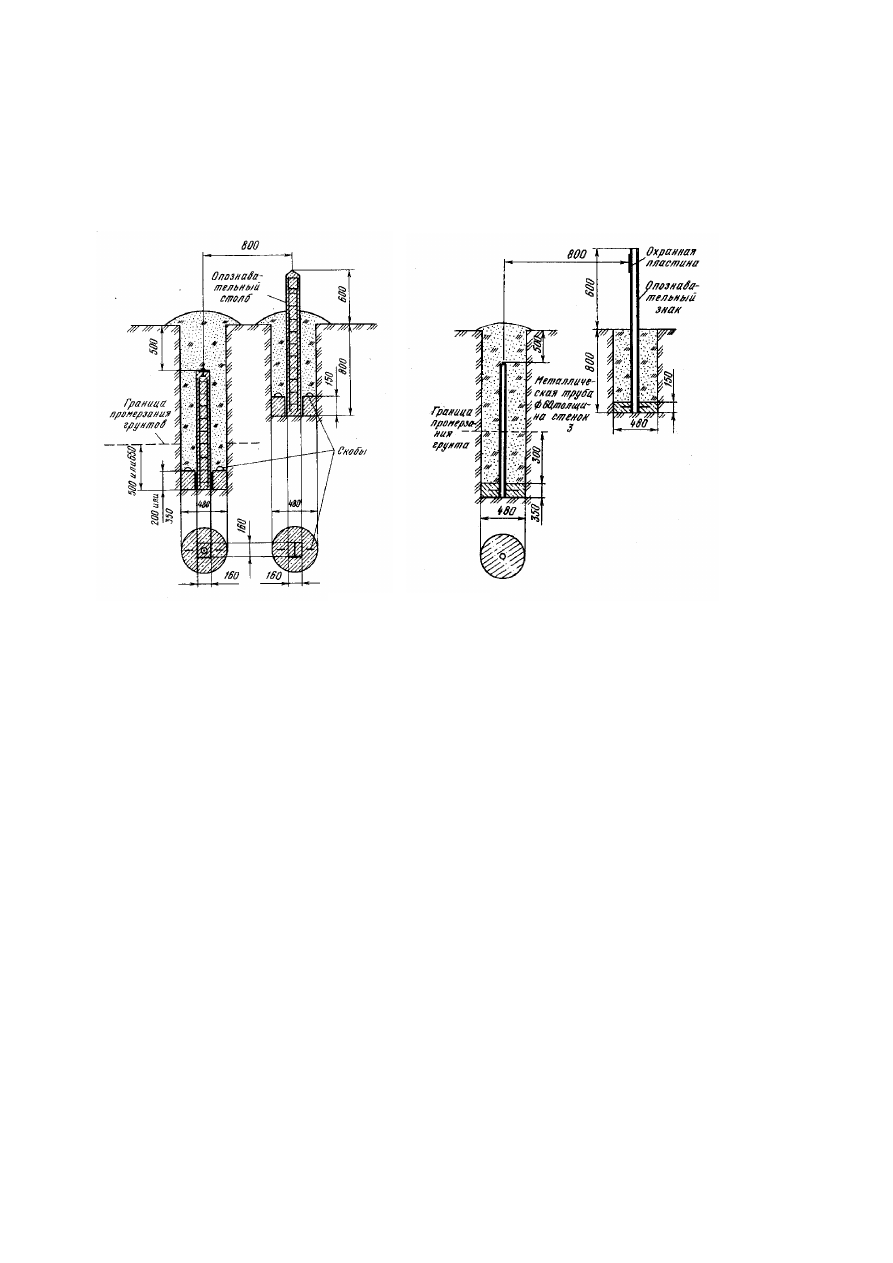

Рис. 6. Грунтовой репер.
Тип 162 оп. знак

Рис. 5. Грунтовой репер.
Тип 160 оп. знак

Размеры даны в мм.

Размеры даны в мм.

Верхняя грань бетонной  плиты (якоря) репера нивелирования  I,  II,  III  и  IV  классов

должна   быть   на   30   см   ниже   глубины   наибольшего   промерзания   грунта   независимо   от
диаметра скважины. У всех реперов марка должна находиться на 50 см ниже поверхности
земли.

Допускается изготовление якоря путем заливки в скважину жидкого бетона. Глубина

скважины та же, что и при закладке изготовленных заблаговременно реперов. В скважины
диаметром 50 см бетон заливают соответственно на 20 или 30 см, а в скважины диаметром
35 см—30 или 70 см. В бетонный раствор вставляют пилон или асбоцементную трубу. Длина
пилона или трубы должна быть такой, чтобы марка приходилась на расстоянии 50 см от
поверхности земли. Засыпать скважины грунтом, не дожидаясь схватывания бетона якоря,
можно при условии засыпки на жидкий бетон слоя песка (разрыхленного грунта) толщиной
не менее 10 см.

6.8.3.   Разрешается   заменять   железобетонные   пилоны   металлическими   трубами

диаметром 6 см с толщиной стенок не менее 0,3 см или отрезком рельса (рис. 6). В этом
случае   бетонную   плиту   (якорь)   и   трубу   (рельс)   скрепляют   между   собой   на   месте
изготовления репера. Металлическая труба должна иметь четыре штыря, выступающие из
нее на 10 см.

22

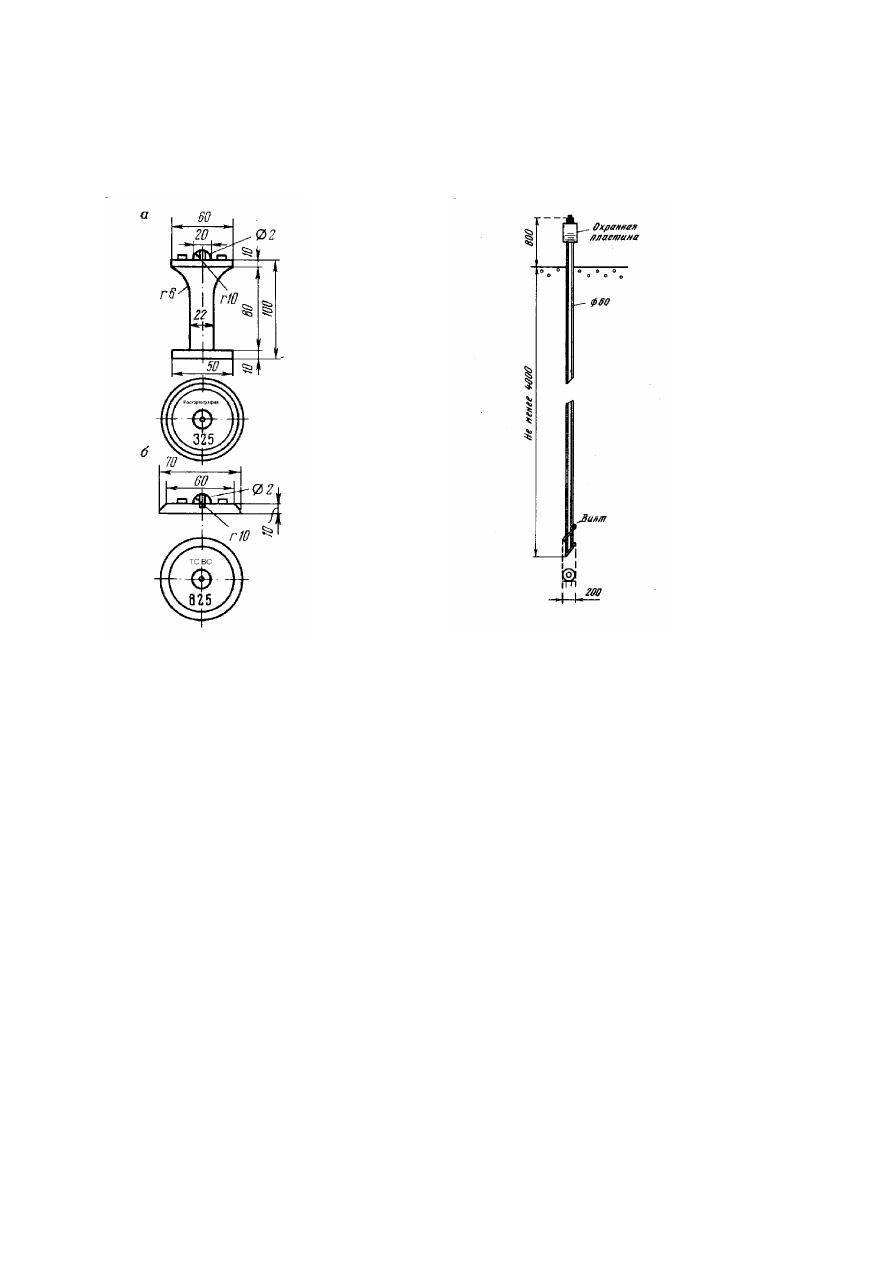

Рис. 7. Типы марок для грунтовых
реперов:
а – марка, закладываемая в бетон; б –
марка, привариваемая к металлической
трубе

Рис. 8. Грунтовый репер для подвижных
песков.
Тип 15

6.8.4.   При   закладке   реперов   на   дно   скважины   или   котлована   под   основание   плиты

наливают   слой   цементного   раствора   толщиной   не   менее   3   см.   Запрещается   закладывать
реперы в котлован (скважину) с разрыхленным или подсыпанным на дно грунтом.

6.8.5. Железобетонные реперы, закладываемые в агрессивных грунтах, изготавливают

из плотного бетона.

6.8.6. В районах подвижных песков применяют реперы типа 15 (рис. 8), закладываемые

завинчиванием в грунт на глубину не менее 400 см. Репер состоит из оцинкованной трубы,
верхний конец которой с маркой располагают на 80 см выше поверхности земли. К трубе
крепят охранную пластину. Рыть канавы в этом случае запрещается.

6.8.7.   На   заболоченных   территориях   линии   нивелирования   закрепляют   грунтовыми

трубчатыми реперами, используя трубы диаметром 6 см с толщиной стенок не менее 0,3 см.
К   нижнему   концу   трубы   приваривают   винтовой   якорь   диаметром   не   менее   15   см   или
буровой спиральный наконечник (шнек, змеевик) диаметром не менее 10 см и длиной не
менее   50   см.   Трубу   завинчивают   на   такую   глубину,   чтобы   винтовой   якорь   вошел   в
подстилающую   водонасыщенный   слой   плотную   породу   не   менее   чем   на
150   см,   но   во   всех   случаях   глубина   закладки   репера   не   должна   быть   меньше   глубины
наибольшего промерзания грунта плюс 100 см.

При   наличии   механизмов   ударно-вибрационного   действия   на   заболоченных

территориях   можно   закладывать   реперы,   состоящие   из   нескольких   свинченных   друг   с
другом буровых штанг или труб диаметром 4—6 см с толщиной стенок не менее 0,3 см. К
нижнему концу такого репера приваривают металлический конус. Штанги (трубу) забивают
в   грунт   на   такую   глубину,   чтобы   конус   вошел   в   подстилающую   водонасыщенный   слой
породу не менее чем на 300 см.

Верхний конец штанги (трубы), к которому приваривают марку, располагают на 30 см

ниже поверхности земли.

Момент вхождения винтового якоря (спирального наконечника или конуса) в плотную

подстилающую водонасыщенный слой породу определяют по резкому замедлению скорости
погружения репера в грунт.

Вокруг   репера   сооружают   деревянный   сруб   размером   200200   см   и   высотой

50   см,   заполняемый   торфом   или   минеральным   грунтом.   В   срубе   устанавливают
металлический опознавательный столб длиной 100 см с охранной пластиной.

6.8.8. В северной и средней зоне области многолетнемерзлых грунтов закладывают в

пробуренные или протаянные скважины трубчатые металлические реперы типа 150 (рис. 9).
В качестве репера используют металлические трубы. Диаметр трубы 6 см толщина стенок
трубы   не   менее   0,3   см.   К   верхнему   концу   трубы   приваривают   марку,   а   к   нижнему—
многодисковый якорь, состоящий из металлического диска и восьми полу дисков толщиной
0,5—0,6 см и диаметром 15 см.
