уточненное описания мест для закладки реперов, а также абрисы;
геологическое строение территории и типы грунтов на трассе (I класс ГВО);
глубина промерзания грунта;
водопроницаемость грунтов и их засоленность;
районы строительства крупных объектов и сооружений, добычи полезных

ископаемых, откачки воды, нефти и газа;

меры, принятые для долговременной сохранности нивелирных реперов;
акты на утраченные и ненайденные реперы.
Уточненную   схему   линий   нивелирования   составляют   на   картах   масштаба

1:100 000 и крупнее. На схеме показывают отрекогносцированную линию нивелирования,
места для закладки реперов, существующие нивелирные линии и реперы. На каждый узел
связи   составляют   отдельную   схему   с   описанием   всех   необходимых   сведений   о
существующих нивелирных линиях и реперах.

6. ТИПЫ И КОНСТРУКЦИИ РЕПЕРОВ, ИХ ИЗГОТОВЛЕНИЕ

И ЗАКЛАДКА

6.1. Разнообразные физико-географические условия страны обусловливают различные

типы   реперов,   которые   соответствуют   определенным   областям.   Подробное   описание
конструкции реперов, методов их изготовления и закладки описано в «Правилах закладки
центров   и   реперов   на   пунктах   геодезической   и   нивелирной   сетей»,   М.,
«Картгеоцентр»-«Геодезиздат», 1993.

Расположение этих областей показано на прилагаемой схеме (приложение 4).
6.2. Скальные и стенные реперы включают в нивелирные линии всех классов через

сутки после их закладки, грунтовые реперы на линиях нивелирования III и IV классов - не
ранее чем через 15 дней после засыпки котлована.

В   зоне   распространения   многолетней   мерзлоты   грунтовые   реперы,   заложенные

способами бурения и протаивания грунта, включают в нивелирование не ранее чем через два
месяца после их закладки, а котлованным способом—в предшествующий  нивелированию
сезон.

На линиях нивелирования I и II классов грунтовые реперы, как правило, закладывают

за год до нивелирования.

6.3. В целях уменьшения или исключения коррозии металлических частей реперов

следует применять, по возможности, оцинкованные или эмалированные трубы. В случае их
отсутствия   на   металлические   трубы   наносят   антикоррозийное   покрытие   (приложение   5).
Антикоррозийное   покрытие   наносят   и   на   поверхность   бетонных   реперов,   если   их
закладывают в особо агрессивную грунтовую среду.

Для   уменьшения   влияния   морозного   пучения   наружные   поверхности   реперов,

закладываемых   в   грунт,   необходимо   покрывать   противопучинистыми   средствами
(приложение 5).

6.4.   Обеспечение   охраны   реперов   осуществляется   в   соответствии   с   требованиями

Федерального   закона   «О   геодезии   и   картографии»   и   «Положения   об   охранных   зонах   и
охране   геодезических   пунктов   на   территории   Российской   Федерации»   (приложе-
ние   6),   утвержденного   постановлением   Правительства   РФ   № 1170   от   7   октября   1996   г.
Реперы   подлежат   осмотру   на   местности   в   сроки,   предусмотренные   нормативными

16

документами Роскартографии по обследованию и восстановлению пунктов геодезической и
нивелирной сетей.

6.5.  Бетонные  и  железобетонные  детали  реперов  изготавливают   в соответствии  с

приложением 7.

6.6. Вековые реперы.
6.6.1.   Конструкция   векового   репера   зависит   от   глубины   залегания   геологически

устойчивых, несжимаемых пород. Вековые реперы могут быть скальными и грунтовыми.
Типы вековых реперов зависят от глубины нахождения скалы.

Сохранность   векового   репера   обеспечивается   качеством   закладки,   добротностью

материалов,   из   которых   он   изготовлен,   а   также   местом   расположения   и   внешним
оформлением.

6.6.2. Если скала находится на глубине до 120 см, то закладывают группу из четырех

скальных реперов типа 173к (рис. 1,а), расположенных на расстоянии  25 – 50  м  друг от
друга. Высоты смежных реперов должны отличаться друг от друга не менее чем на 15 см.
Репер состоит из марки (нержавеющая сталь или бронза) и бетонного колодца с крышкой.
Размеры   колодца   зависят   от   глубины   залегания   скалы.   При   выходе   скалы   на   дневную
поверхность внешние размеры колодца 5050 см. Если глубина залегания скалы 50 см и
более – это колодец диаметром 100 см.

а

б

6.6.3. При залегании скалы на глубине от 120 до 500 см закладывают вековой репер

типа 174к (рис. 1,б), который состоит из пилона (гранит или высококачественный бетон) с

формой   параллелепипеда   и   поперечным   сечением   35х35   см,   бетонной   плиты   (якоря)

размерами 100х100х х40 см и колодца диаметром более 100 см. В верхнюю часть пилона на

расстоянии 20 см цементируют две марки (горизонтальную и вертикальную). Верхний конец

пилона   располагают   на   глубине   100   см   от   поверхности   земли.   Бетонную   плиту

изготавливают на месте установки репера и цементируют в нее третью марку. До засыпки

котлована   грунтом   и   установки   колодца   измеряют   превышения   между   всеми   марками   с

точностью до 1 мм. Репер в колодце засыпают гравием, а на расстоянии 100—150м от него

17

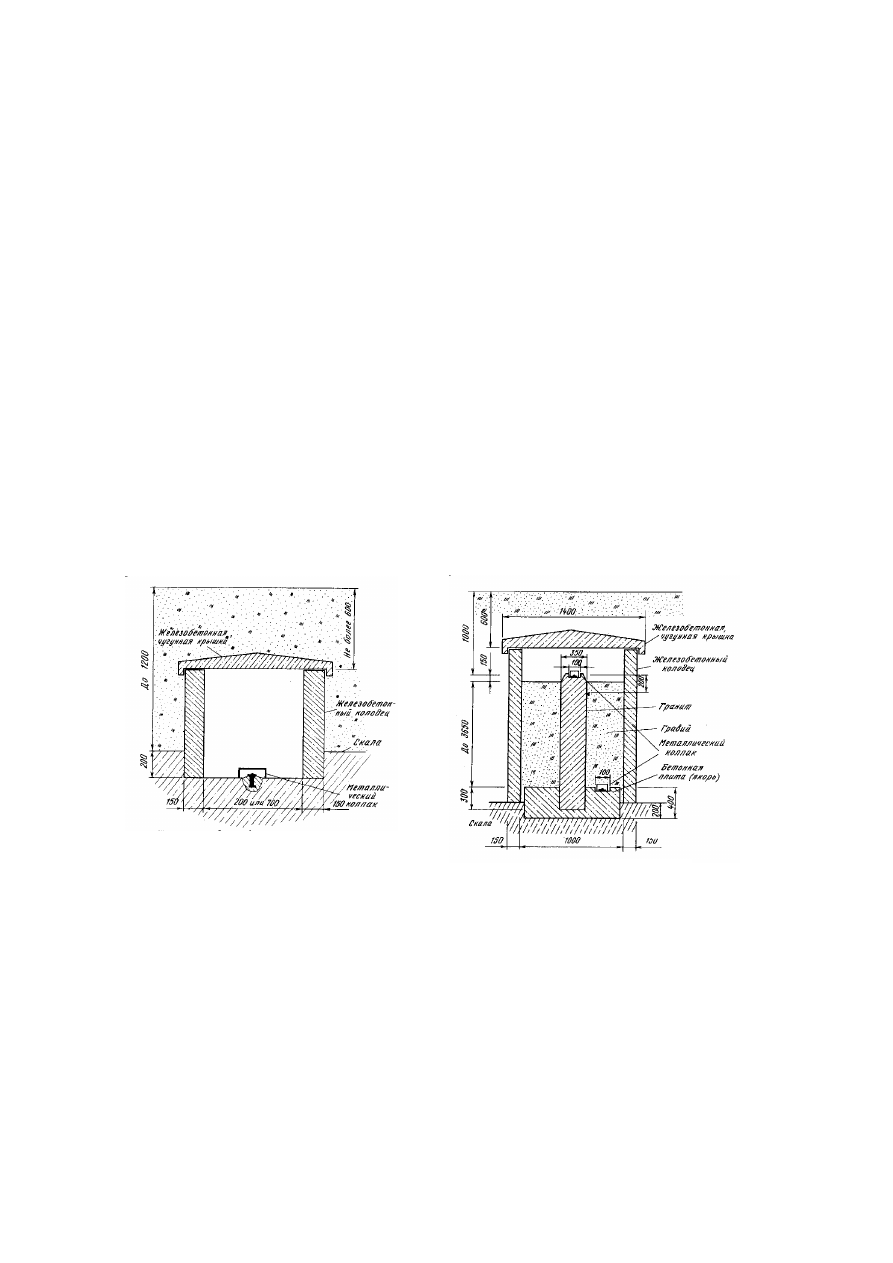

Рис. 1. Вековые реперы для скальных грунтов:
а – тип 173 к; б – тип 174 к

Размеры даны в мм.

устанавливают фундаментальный репер со спутником.

6.6.4.   Вековой   трубчатый   репер   типа   175к   (рис.   2)   закладывают   при   залегании

несжимаемых пород на глубине более 500 см. Репер закладывают в скважину диаметром ~25
см. Он состоит из металлической трубы диаметром 8—15 см с толщиной стенок не менее 1
см, заглубленной в несжимаемые породы на 120 см.. Реперная труба заканчивается стальным
наконечником   длиной   не   менее   250   см   с   тремя   якорными   дисками.   Реперная   труба   при
помощи залитого в скважину бетона скрепляется с несжимаемыми породами. Реперная труба
находится в защитной трубе диаметром 16-23 см с толщиной стенок не менее 1 см. В нижней
части реперная и защитная трубы разделены сальником и битумом, в верхней – резиновой
диафрагмой и битумом.   На верхнем конце реперной трубы на расстоянии 20 см друг от
друга   укрепляют   две   марки   из   мало   окисляющегося   материала   (горизонтальную   и
вертикальную). Верхний конец репера располагают на глубине 100 см от поверхности земли.
Рядом с вековым репером на расстоянии 100 – 150 м закладывают фундаментальный репер
со спутником.

6.7. Фундаментальные реперы.
6.7.1. Фундаментальные реперы в зависимости от условий закладки подразделяют на

грунтовые репера (железобетонные, асбоцементные, трубчатые металлические) и скальные.

6.7.2.   Фундаментальный   репер   типа   161   оп.знак   (рис.   3)   для   области   сезонного

промерзания грунтов изготавливают в котловане. Железобетонный пилон размером 3030
см составляет единое целое с бетонной плитой (якорем). В верхние грани пилона и плиты
цементируют  марки  из малоокисляющегося  материала  (бронзы, нержавеющей  стали)  или
чугунные марки с полусферическими вкладышами из малоокисляющегося материала.

18

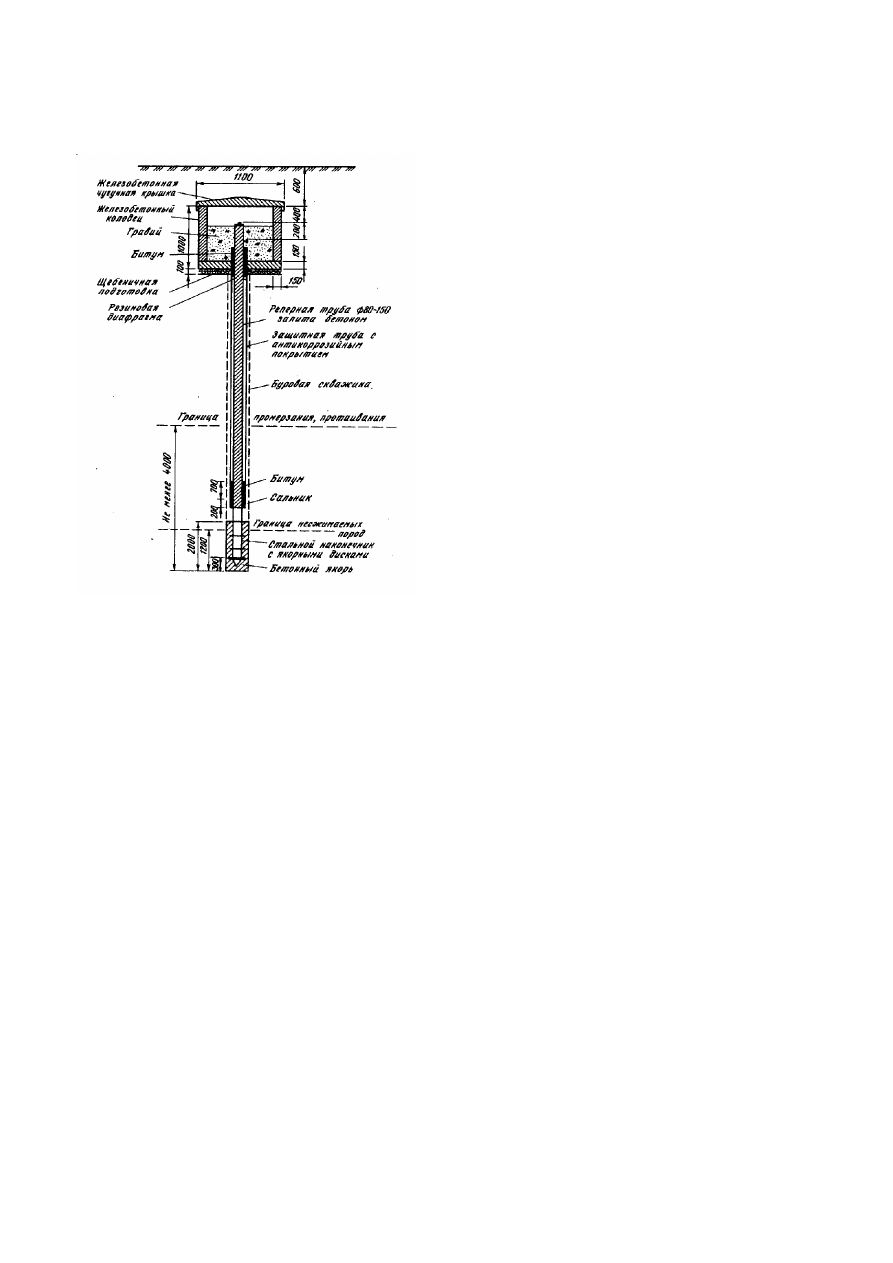

Рис. 2. Вековой трубчатый репер.
Тип 175к

Размеры даны в мм.

Железобетонный   пилон   разрешается   заменять   асбоцементной   трубой   с   внешним

диаметром не менее 25 см. Внутри трубы устанавливают металлический каркас, и заполняют
его бетоном. Для увеличения связи основания асбоцементной трубы с якорем на расстоянии
15—20   см   от   основания   вставляют   до   заполнения   трубы   бетоном   два   взаимно
перпендикулярных   стержня   диаметром   1,0   —   1,5   см   и   длиной   60   см.   Верхнюю   грань
бетонной плиты располагают на 60 см ниже границы наибольшего промерзания грунта, а
верхнюю часть пилона — на 100 см ниже поверхности земли.

Над репером, на глубине 30 см от поверхности земли, закладывают опознавательную

бетонную плиту размером 303010 см.

Репер   изготавливают   в   котловане,   глубина   которого   соответствует   глубине

расположения верхней грани плиты.

Для бетонной плиты (якоря) роют углубление в грунте естественной плотности. Для

этого на дне котлована делают четырехгранную выемку, боковые стенки которой расширяют
книзу   (рис.   3).   Размеры   плиты   с   вертикальными   боковыми   гранями



11511540 см.

6.7.3.   Фундаментальные   реперы   для   скальных   грунтов   типов   164   оп.   знак   и

114 оп. знак показаны на рис.4. Если скала выходит на земную поверхность или залегает на
глубине до 130 см, то в нее цементируют две марки с разностью высот более 100 мм на
расстоянии более 500 см друг от друга. В случае, если марки нельзя заложить на разной
высоте, то закладывают только одну марку, рядом с которой устанавливают бетонную плиту

19

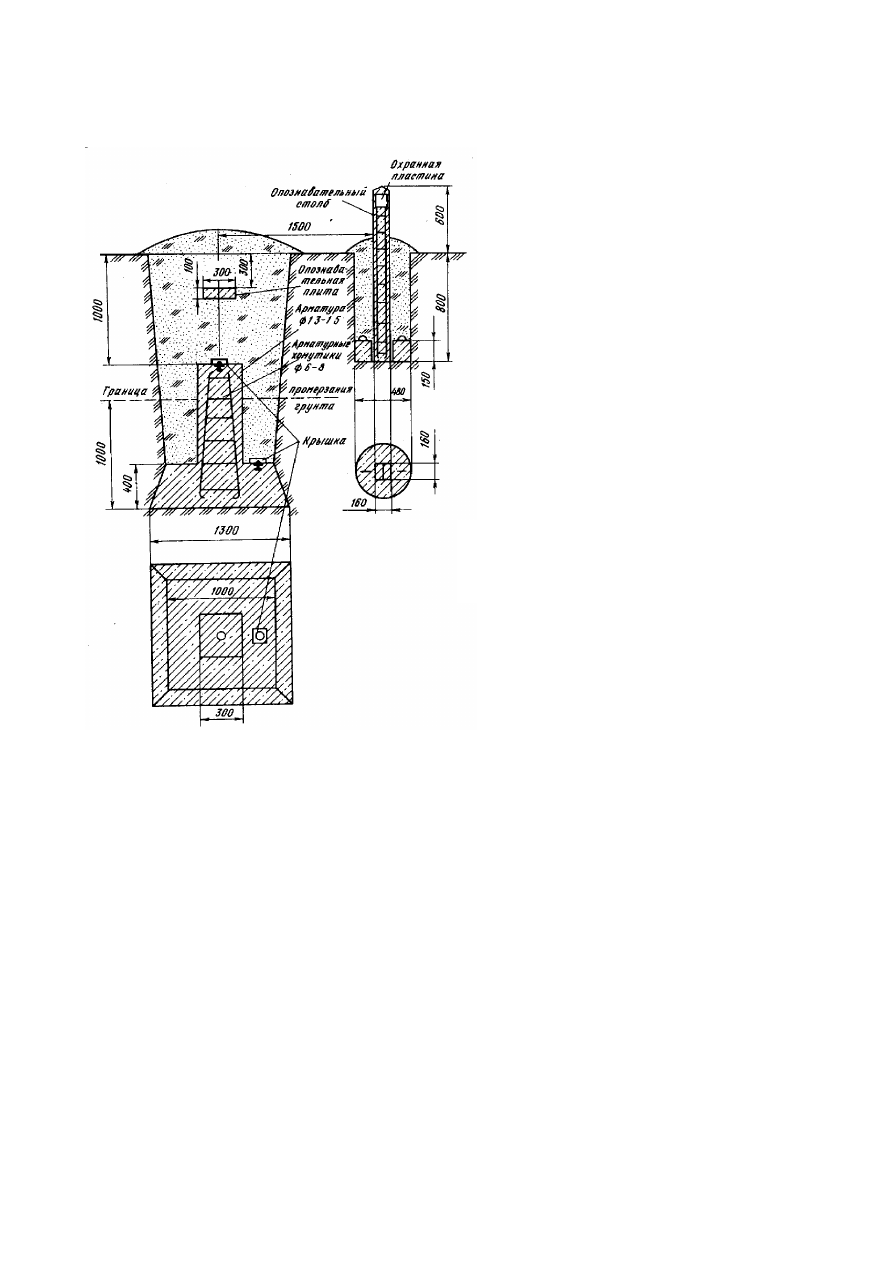

Рис. 3. Фундаментальный репер для
районов с сезонным промерзанием
грунтов. Тип 161 оп. знак

Размеры даны в мм.
