ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 35

Размеры даны в см

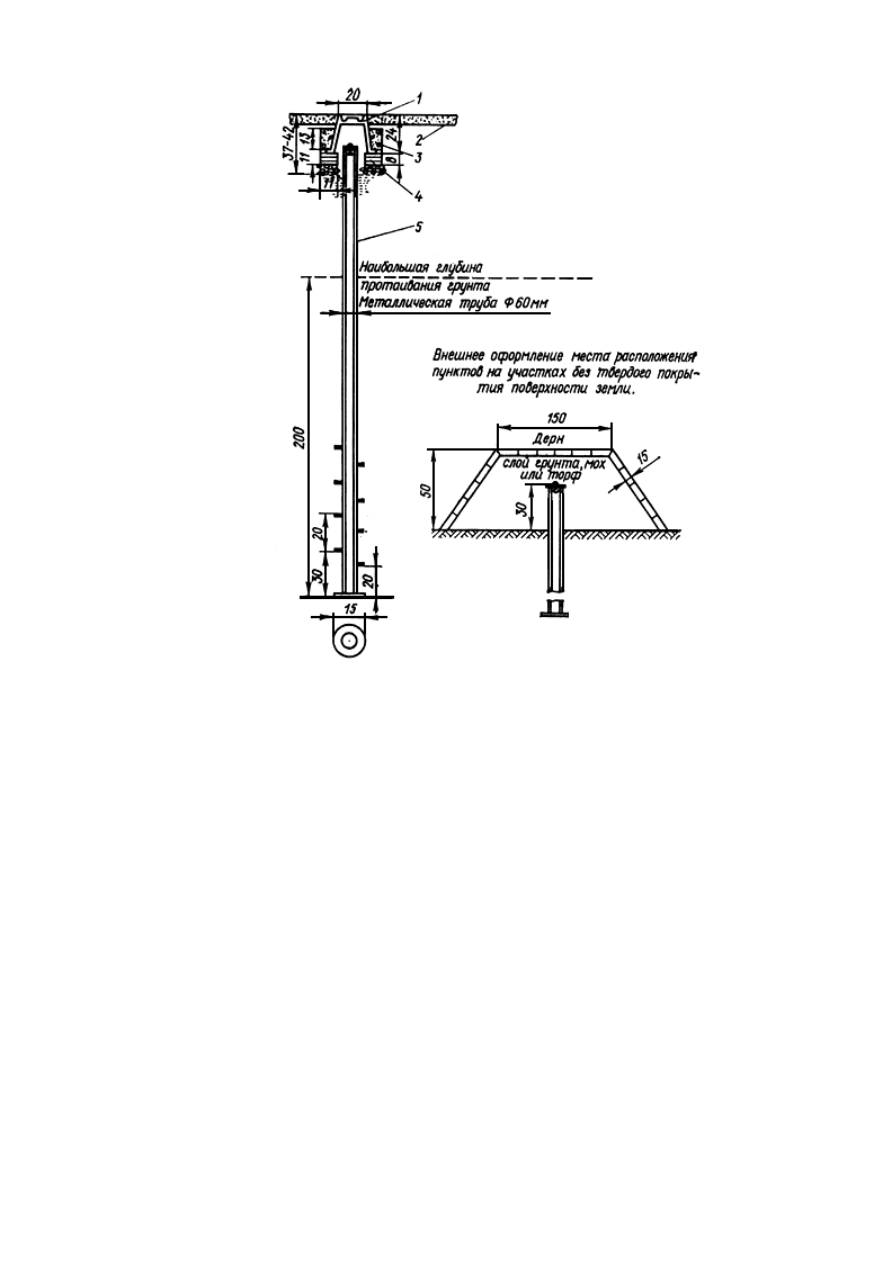

Рис.34. Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов

для районов многолетней мерзлоты. Тип 3 г.р.

1 - чугунный колпак с крышкой; 2 - асфальт; 3 - заливка бетонным раствором;

4 - кирпичная кладка или бетонное кольцо; 5 - противокоррозионный слой

Примечание. Центр закладывается бурением или протаиванием грунта, как правило, на

незастроенной   территории,   а   также   на   застроенной   территории   там,   где   невозможна
установка стенного знака и допустимо производство буровых работ. После пробуривания
скважины   нижняя   часть   ее   до   высоты   50-60   см   заполняется   грунтом   текучей
консистенции, в который и погружается многодисковый якорь до основания скважины.

Размеры даны в см

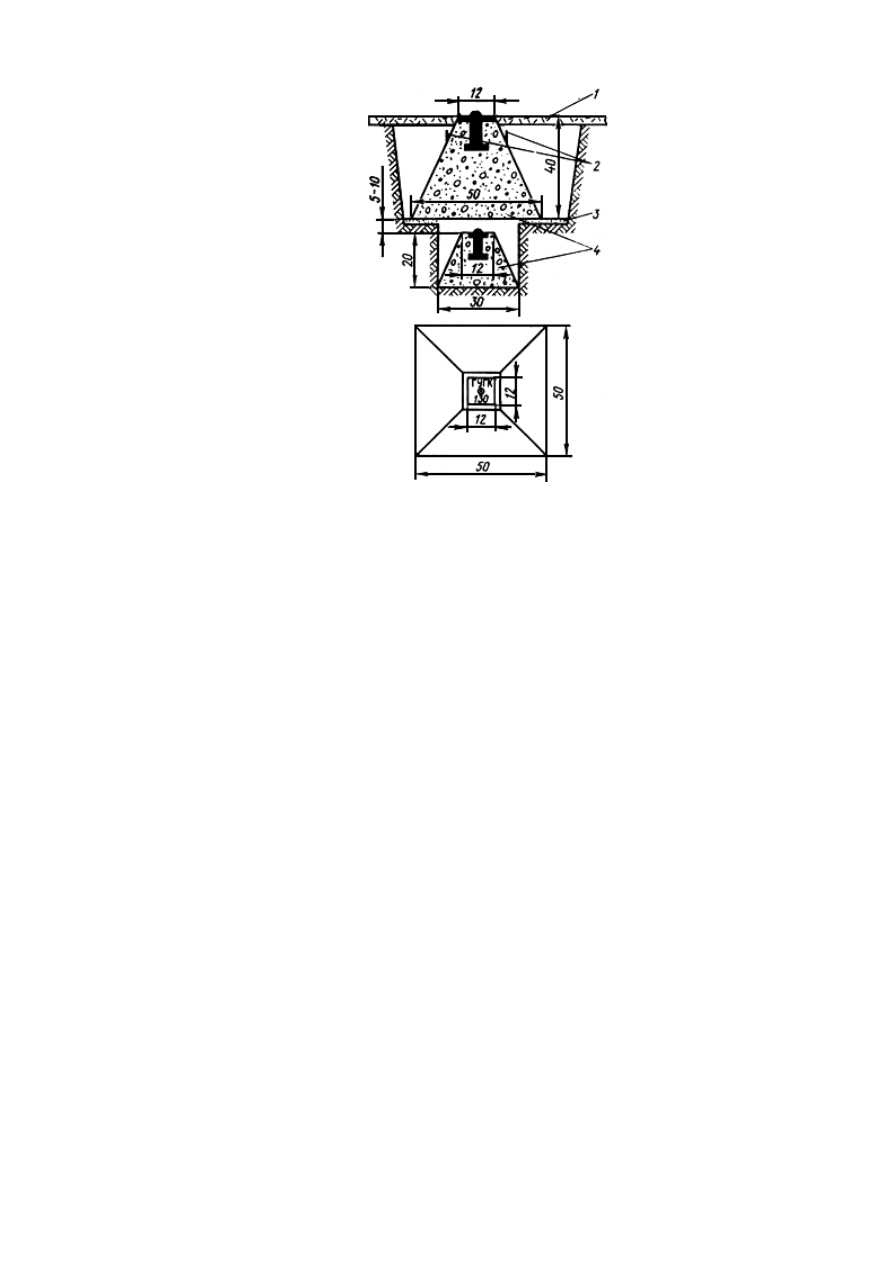

Рис.35. Центр пункта триангуляции, полигонометрии, трилатерации 1 и 2 разрядов

и полигонометрии 4 класса в районах сезонного промерзания грунта. Тип 5 г.р.

1 - асфальт или поверхность земли, очищенная от дерна; 2 - металлические скобы;

3 - слой цементного раствора 3 см; 4 - бетонные монолиты в виде усеченной

четырехгранной пирамиды.

Примечание.   Центр   закладывается   на   незастроенной   территории,   а   также   на

застроенной территории там, где невозможна установка стенного знака

Размеры даны в см

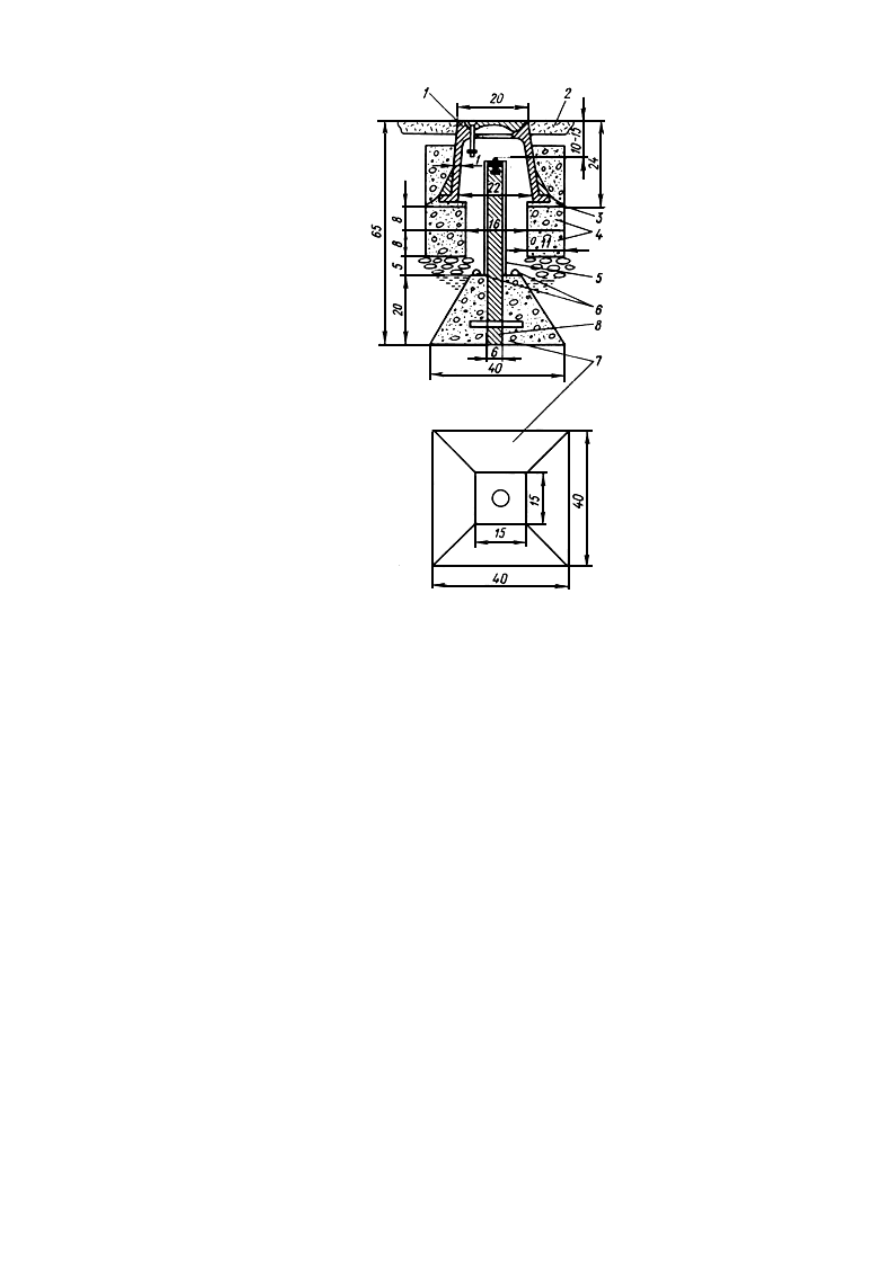

Рис.36. Центр пункта триангуляции, полигонометрии, трилатерации 1 и 2 разрядов

и полигонометрии 4 класса в районах сезонного промерзания грунта. Тип 6 г.р.

1 - чугунный колпак с крышкой; 2 - асфальт или поверхность земли, очищенная от дерна;

3 - скрепление на цементном растворе; 4 - бетонные кольца или кирпичная кладка;

5 - противокоррозионный слой; 6 - металлические скобы; 7 - бетонный монолит в виде

усеченной

четырехгранной пирамиды; 8 - металлическая, диаметром 35-60 мм, асбоцементная,

железобетонная

с бетонным заполнением труба, железобетонный пилон круглого (80-160 мм)

или прямоугольного сечения, рельс любого профиля.

Примечание. Центр закладывается на незастроенной территории, а также на застроенной
территории там, где невозможна установка стенного знака

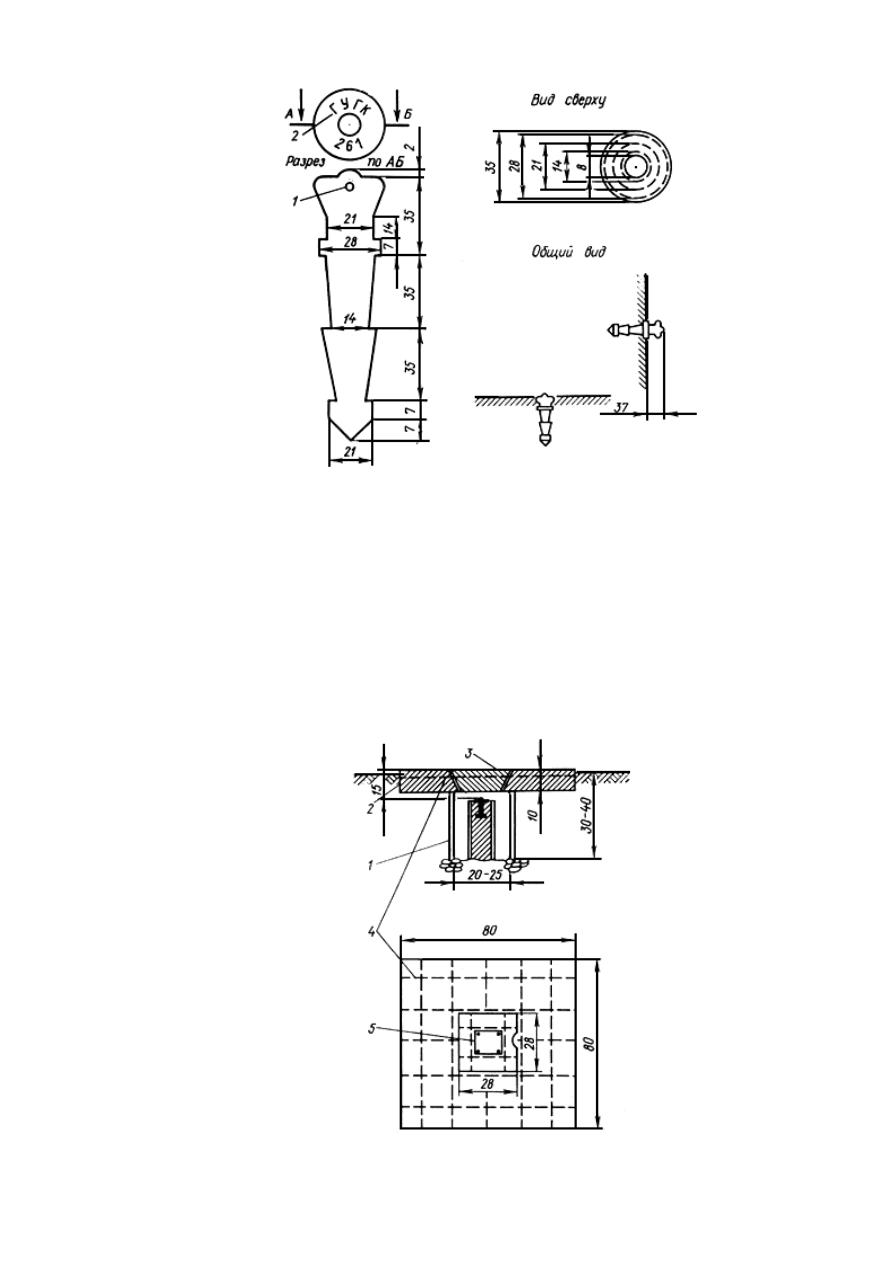

Рис.37. Стенной знак пункта полигонометрии 2, 3, 4 классов, 1 и 2 разрядов. Тип 8 г.р.



1 - отверстие диаметром 2 мм для установки визирного приспособления;

2 - надпись, состоящая из начальных букв организации, производящей геодезические

работы.

Примечание. Стенной знак может использоваться как стенной репер для закрепления

нивелирных  сетей   III и  IV классов,  как   марка  для  знаков  типа   6 г.р.  и  как  наземный
рабочий центр в восстановительных системах стенных знаков.

Размеры даны в см
