ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 36

Рис.38. Наружное оформление мест расположения пунктов триангуляции,

полигонометрии,

трилатерации 2, 3, 4 классов на незастроенной территории.

1 - металлическая, бетонная или асбоцементная труба; 2 - железобетонная плита; 3 -

железобетонная крышка;

 4 - арматурная проволока диаметром 7-9 мм; 5 - металлическая пластина



Размеры даны в см

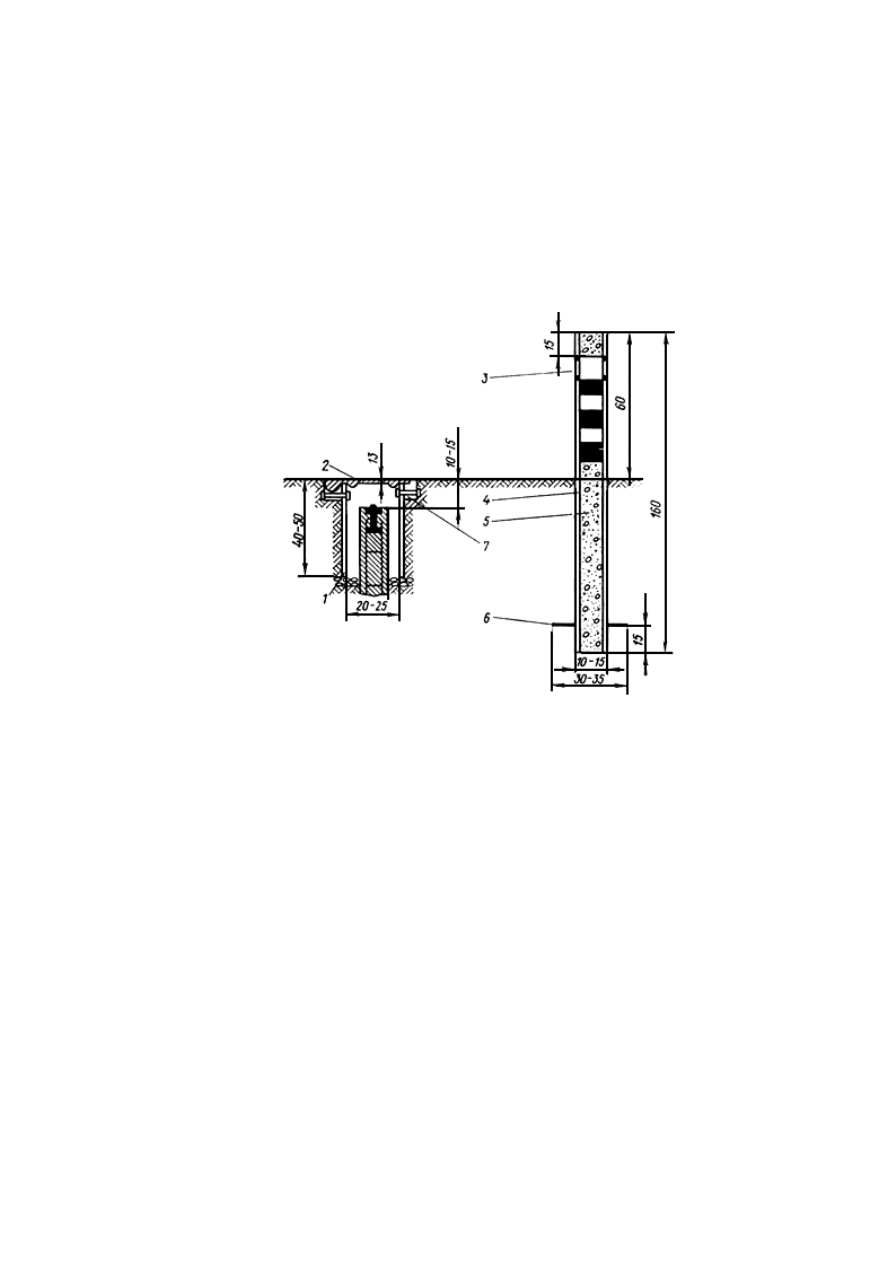

Рис.39. Наружное оформление мест расположения пунктов триангуляции,

полигонометрии,

трилатерации 2, 3, 4 классов и триангуляции, полигонометрии, трилатерации 1 и 2

разрядов

 на незастроенной территории.

1 - металлическая, бетонная или асбоцементная труба; 2 - металлическая крышка; 3 -

металлическая

пластина охранная; 4 - железобетонный столб или абсоцементная труба; 5 - бетон;

 6 - металлический якорь; 7 - металлическое или бетонное кольцо




Приложение 6

(рекомендуемое)

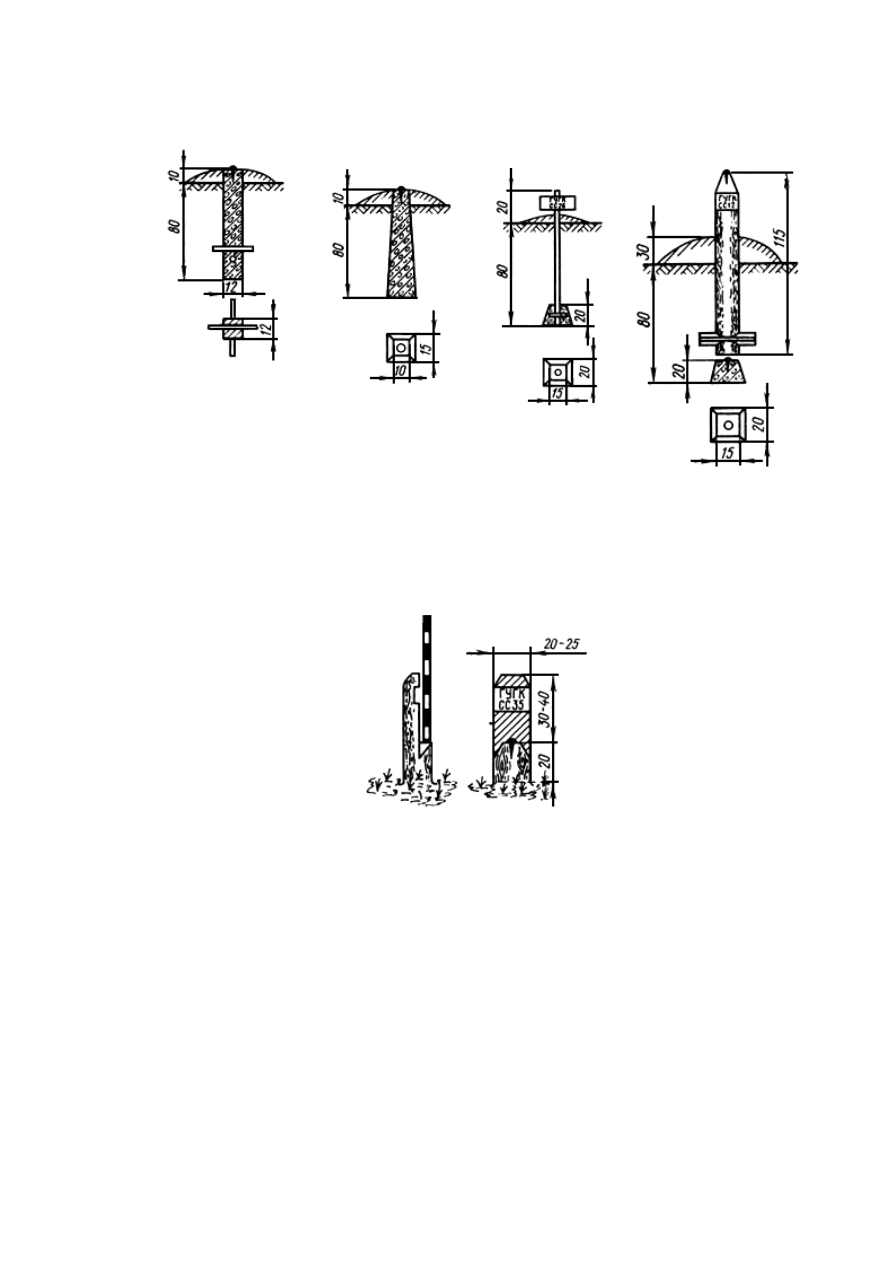

Типы знаков долговременного и временного закрепления съемочных сетей



Типы знаков долговременного закрепления съемочных сетей















Размеры даны в см

Рис.40

Рис.41

Рис.42

Рис.43





Размеры даны в см



Рис.44. Тип знака долговременного закрепления пунктов съемочных сетей в залесенных

районах




Типы знаков временного закрепления съемочных сетей

(плановых и высотных)









Размеры даны в см

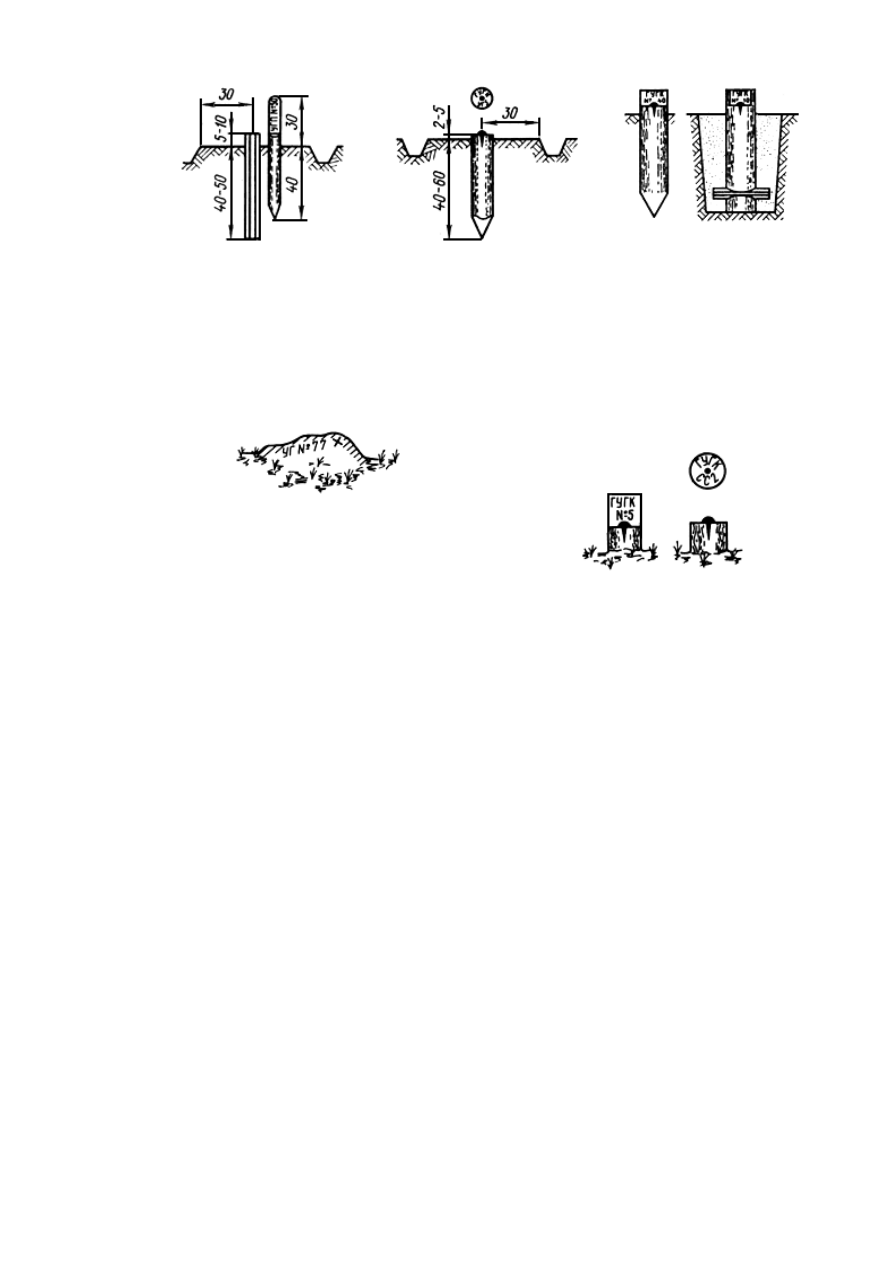

Рис.45. Металлическая труба,

кованый гвоздь со сторожком

Рис.46. Свайка

Рис.47. Деревянный столб

забитый







Рис.48. Крест (краской) на валуне

Рис.49. Штырь, кованый гвоздь в пне

          Приложение 7

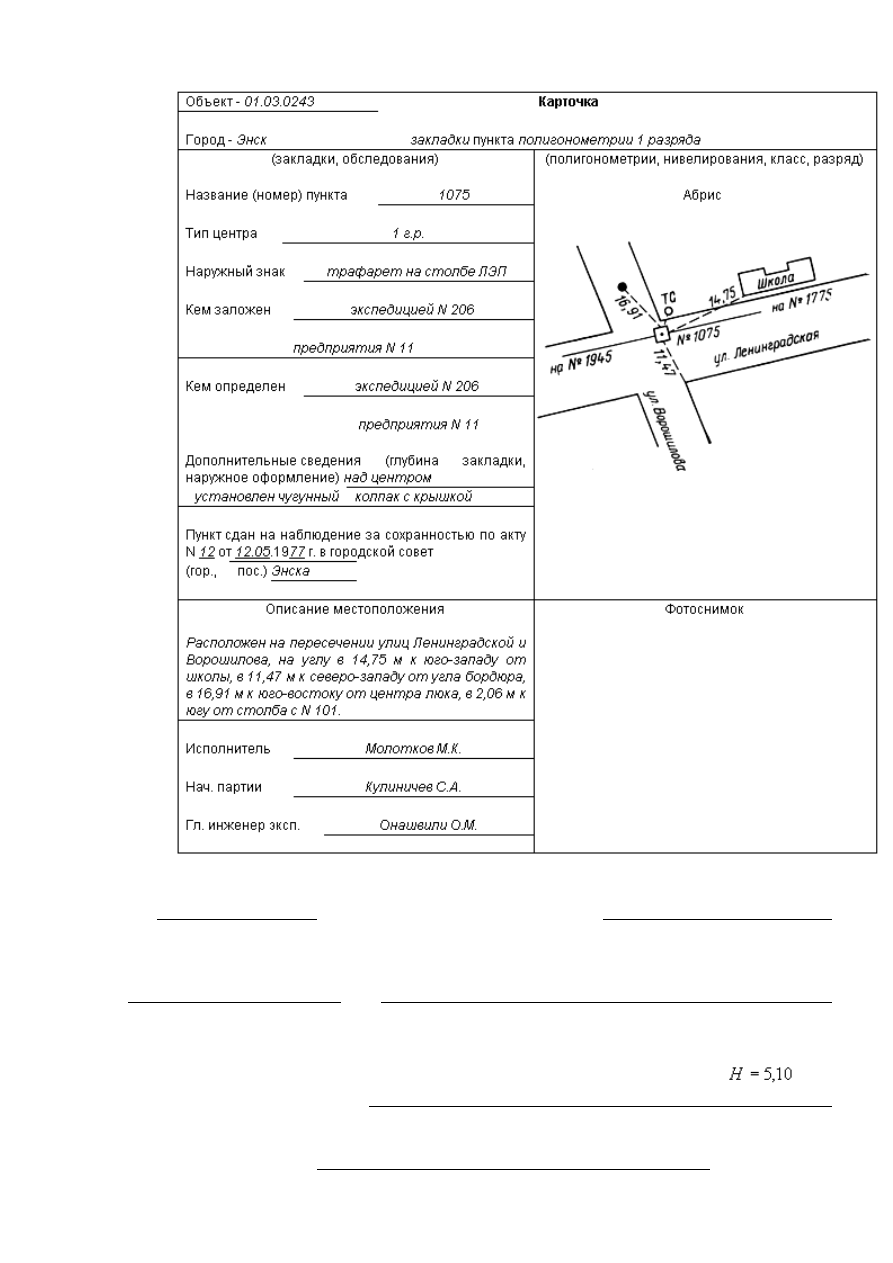

Образцы карточек закладки центров полигонометрии

и постройки геодезических знаков

11.02.105

Карточка постройки

М-42-125

шифр (объекта)

(номенклатура м-ба

1:100000)

Горный "4" класса

N 171, на новом месте

(наименование)

(центра)

(на новом месте,

совмещен)

На пункте произведены
работы:

построена четырехгранная мет. пирамида,

 м

отремонтирован

(тип, высота знака)

Новый центр

заложен новый центр, тип 1 г.р.

старого
