ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 34

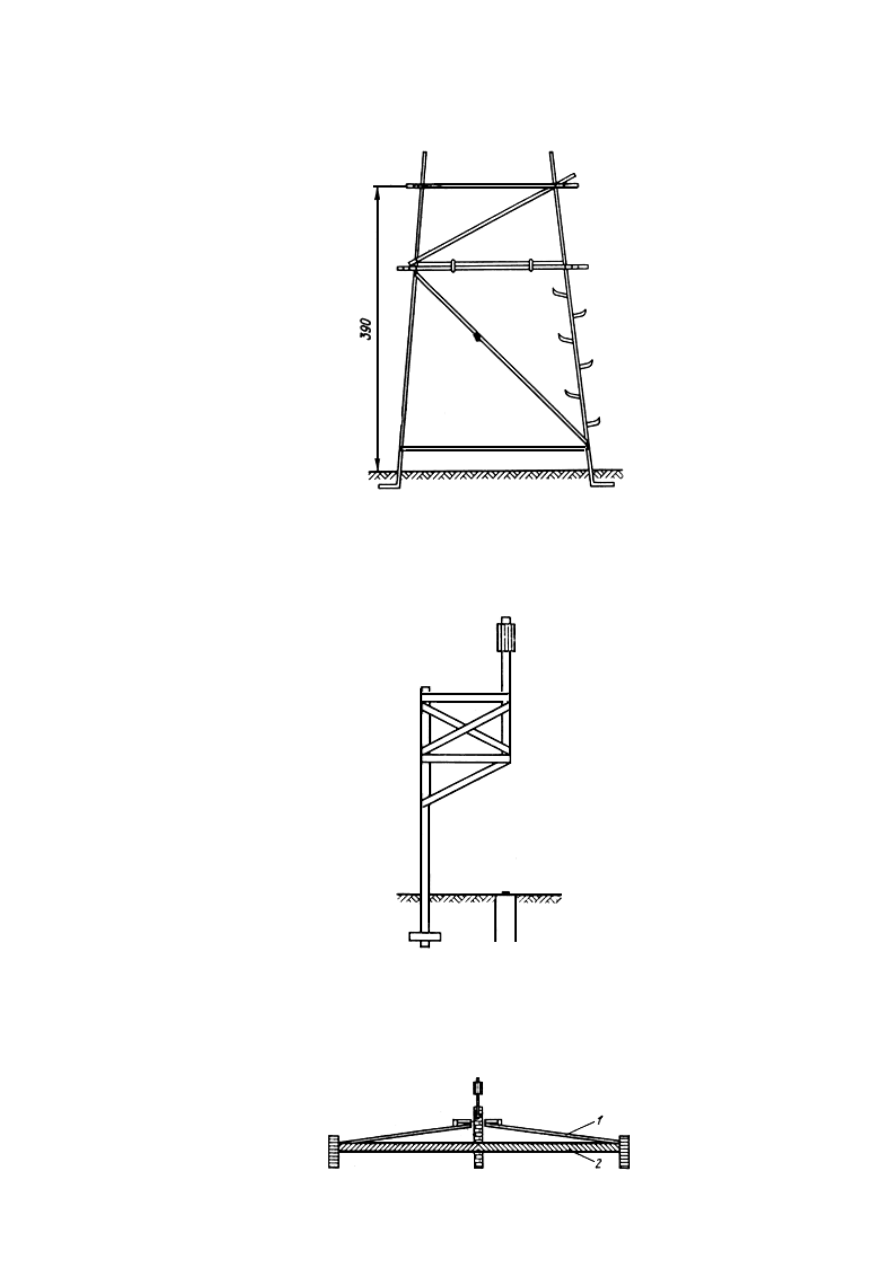

Рис.27. Металлическая переносная площадка для наблюдения с пирамид-штативов.

Изготовляется из уголковой стали (50х50х5 и 35х35х4)





Рис.28. Г-образная веха (деревянная или металлическая)









Рис.29. Тур со съемной визирной целью

1 - крыша; 2 - перекрытие (балка)

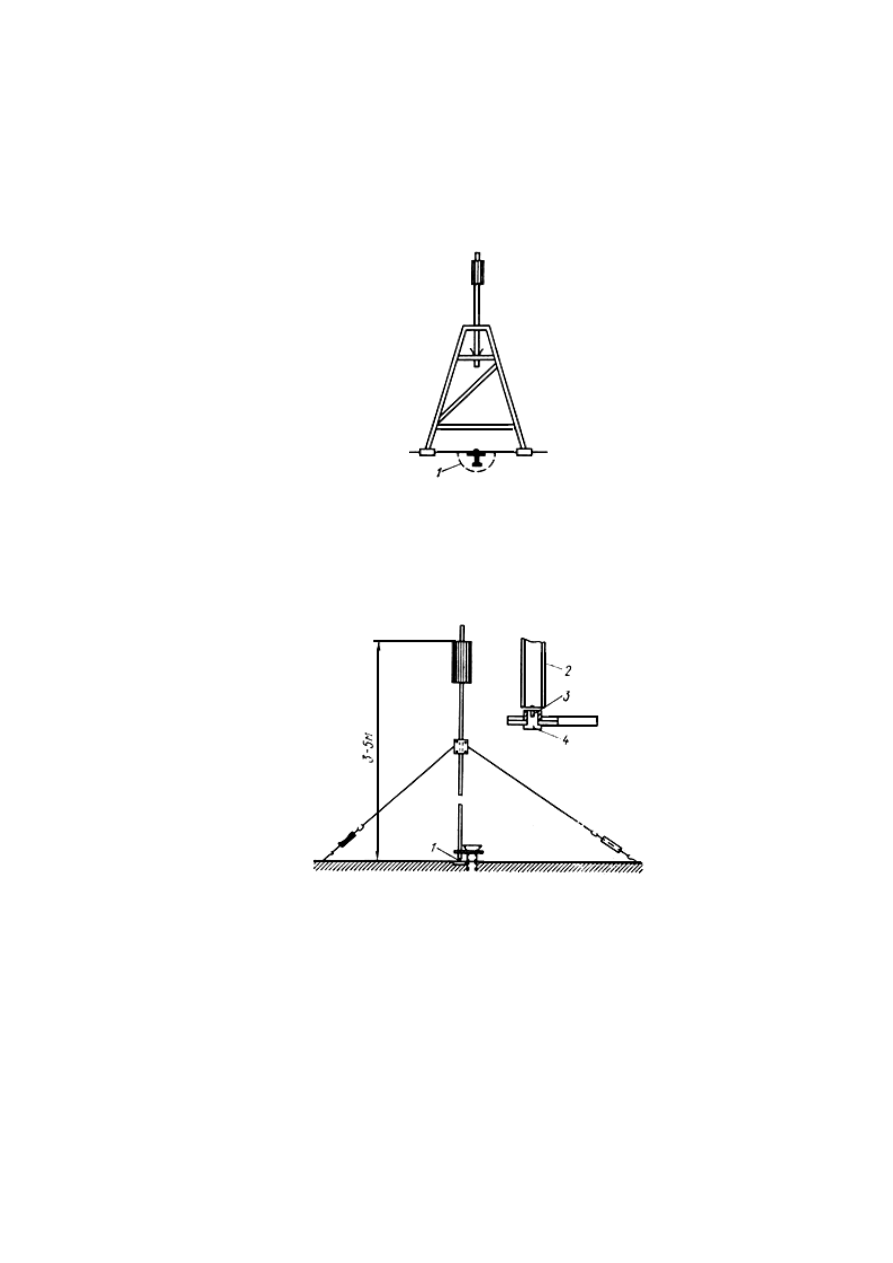

Рис.30. Пирамида-штатив со съемной визирной целью

1 - марка триангуляционная





Рис.31. Съемная металлическая веха с визирным цилиндром

1 - центр пункта; 2 - веха; 3 - отверстие (центр пункта); 4 - болт




Приложение 5

(обязательное)



Типы центров



Размеры даны в см

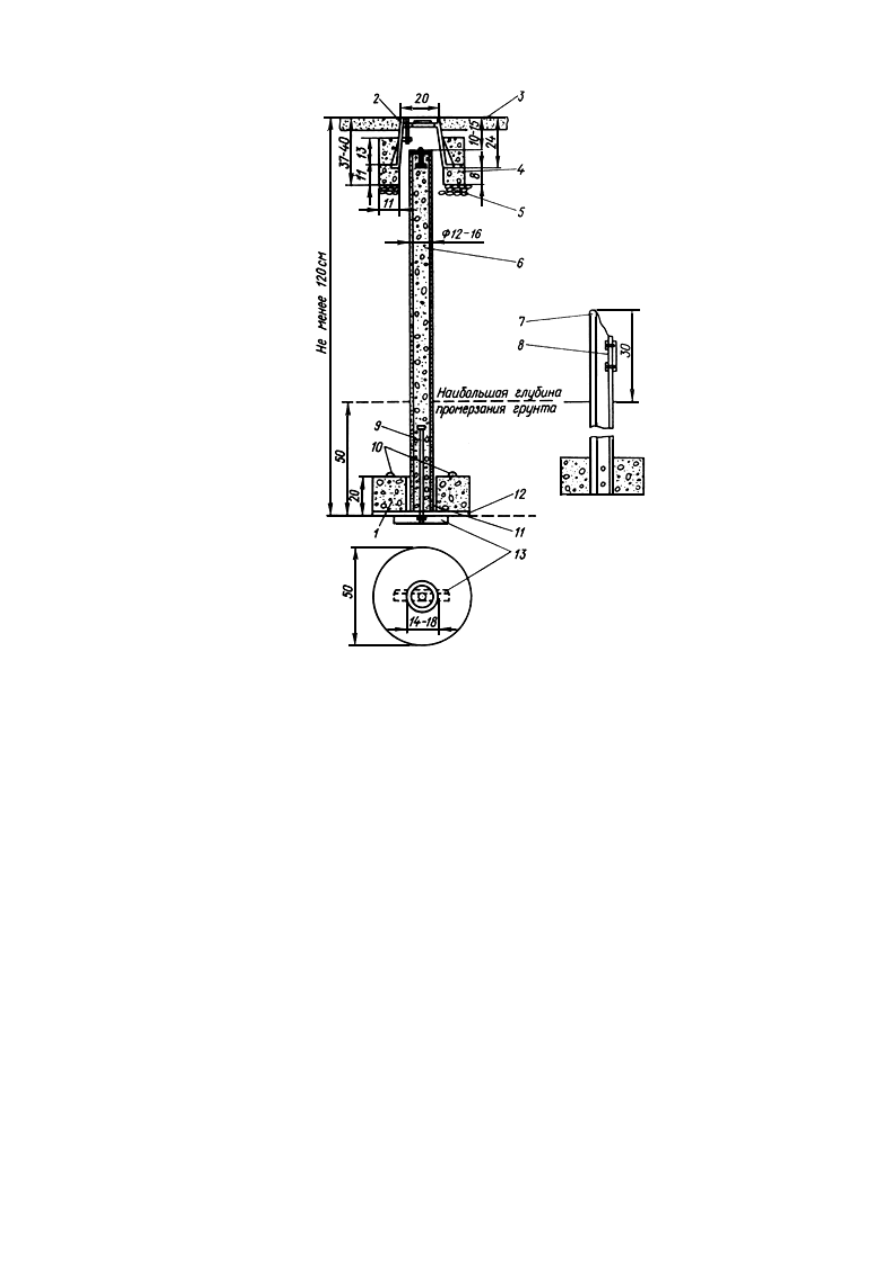

Рис.32. Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов

для районов неглубокого (до 1,5 м) промерзания грунта. Тип 1 г.р.

1 - бетонный якорь диаметром 50 см; 2 - чугунный колпак с крышкой; 3 - асфальт или

поверхность земли,

 очищенная от дерна; 4 - заливка бетонным раствором; 5 - бетонное кольцо (подушка

колпака);

6 - асбоцементная или железобетонная (диаметр 12-16 мм) труба, заполненная бетонным

(цементным)

 раствором, или железобетонный пилон круглого (12-16 см) или прямоугольного сечения,

или рельс;

7 - рельс;  8 - металлическая пластина; 9 - болт диаметром 16-20 мм; 10 - железные скобы;

 11 - соединение на цементном растворе; 12 - слой цементного раствора 2-3 см; 13 - уголок

50х50 мм





Размеры даны в см

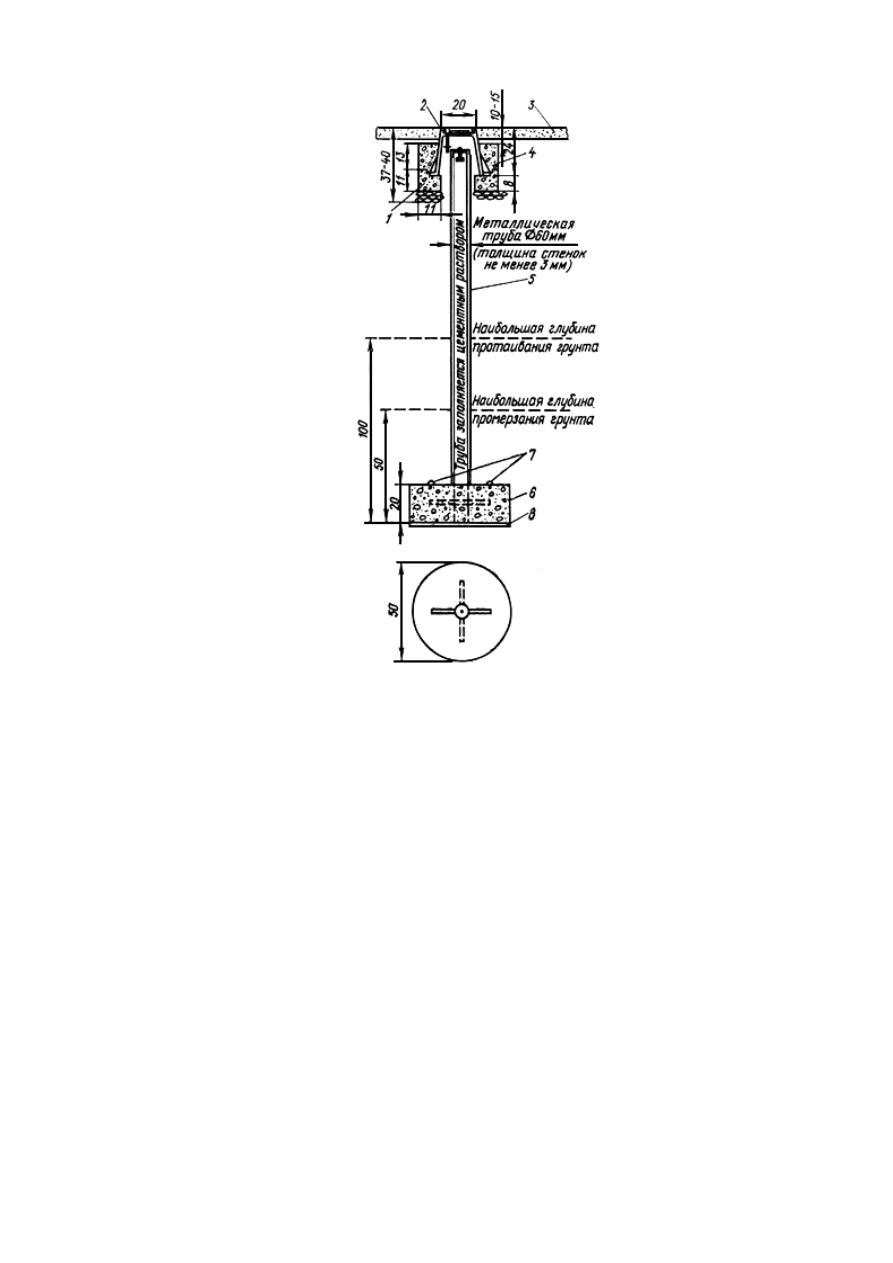

Рис.33. Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов для

районов

глубокого промерзания грунта (свыше 1,5 м) и для районов многолетней мерзлоты. Тип 2

г.р.

1 - бетонное кольцо (подушка колпака); 2 - чугунный колпак с крышкой; 3 - асфальт; 4 -

заливка бетонным

 раствором; 5 - противокоррозионный слой; 6 - бетонный якорь диаметром 50 см; 7 -

металлические скобы;

8 - слой цементного раствора

Примечание. Центр закладывается, как правило, на незастроенной территории, а также

на застроенной территории там, где невозможна установка стенного знака и допустимо
производство земляных работ. В случае закладки центра в котлован бетонному  якорю
придают прямоугольное сечение размером 50х50 см. Для районов многолетней мерзлоты
внешнее   оформление   мест   расположения   пунктов   на   участках   без   твердого   покрытия
поверхности земли производится, как для типа 3 г.р.
