ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 32

общие   сведения   (название   организации   и   год   производства   каждого   вида   работ;

перечень   инструкций   и   других   нормативных   актов,   которыми   руководствовались   при
выполнении   соответствующих   работ;   физико-географические   условия   и
административная   принадлежность   района   работ;   содержание   и   назначение   работ;
масштаб съемки; сечение рельефа; метод съемки);

сведения   об   аэрофотосъемочных   и   топографо-геодезических   работах   прошлых   лет

(перечень   и   год   производства   работ;   название   организации,   производившей   работы;
точность   и   степень   использования   работ;   сохранность   геодезических   пунктов   по
результатам обследования);

сведения   о   выполненных   аэрофотосъемочных   работах   (название   организации,

выполнившей   аэрофотосъемку;   масштаб   аэрофотосъемки;   формат   и   перекрытие
аэрофотоснимков; характеристика АФА; показания спецприборов);

характеристику геодезической основы (принятая система координат и высот; плотность

пунктов; постройка знаков и типы центров; точность и методы измерений; инструменты;
методы уравнивания);

сведения о съемочном плановом и высотном обосновании (назначение и густота сетей;

закрепление точек; методика измерений углов, линий, высот; точность измерений);

сведения о дешифрировании аэрофотоснимков, съемке контуров и рельефа (методы;

масштаб;   сечение   рельефа;   основа   на   которой   произведены   работы;   использование
материалов ранее исполненных съемок; методика проложения съемочных ходов; точность
ходов; контроль и его результаты);

сведения о камеральных работах (построение планово-высотных фотограмметрических

сетей, изготовление фотоплана; составление оригинала плана; характеристика приборов и
их точность; оценка качества работ; подготовка планов к изданию; редакционные работы;
контроль и приемка работ).

23.9. К техническому отчету о геодезических работах должны прилагаться отдельно

схемы плановой и высотной сети. Сетка координат на схемы не наносится.

К техническому отчету о топографических работах должны быть приложены схемы

исполненных аэрофотосъемочных, полевых топографических работ с выделением планов,
заснятых различными методами, и схема сечений рельефа.

Приложение 1

(рекомендуемое)



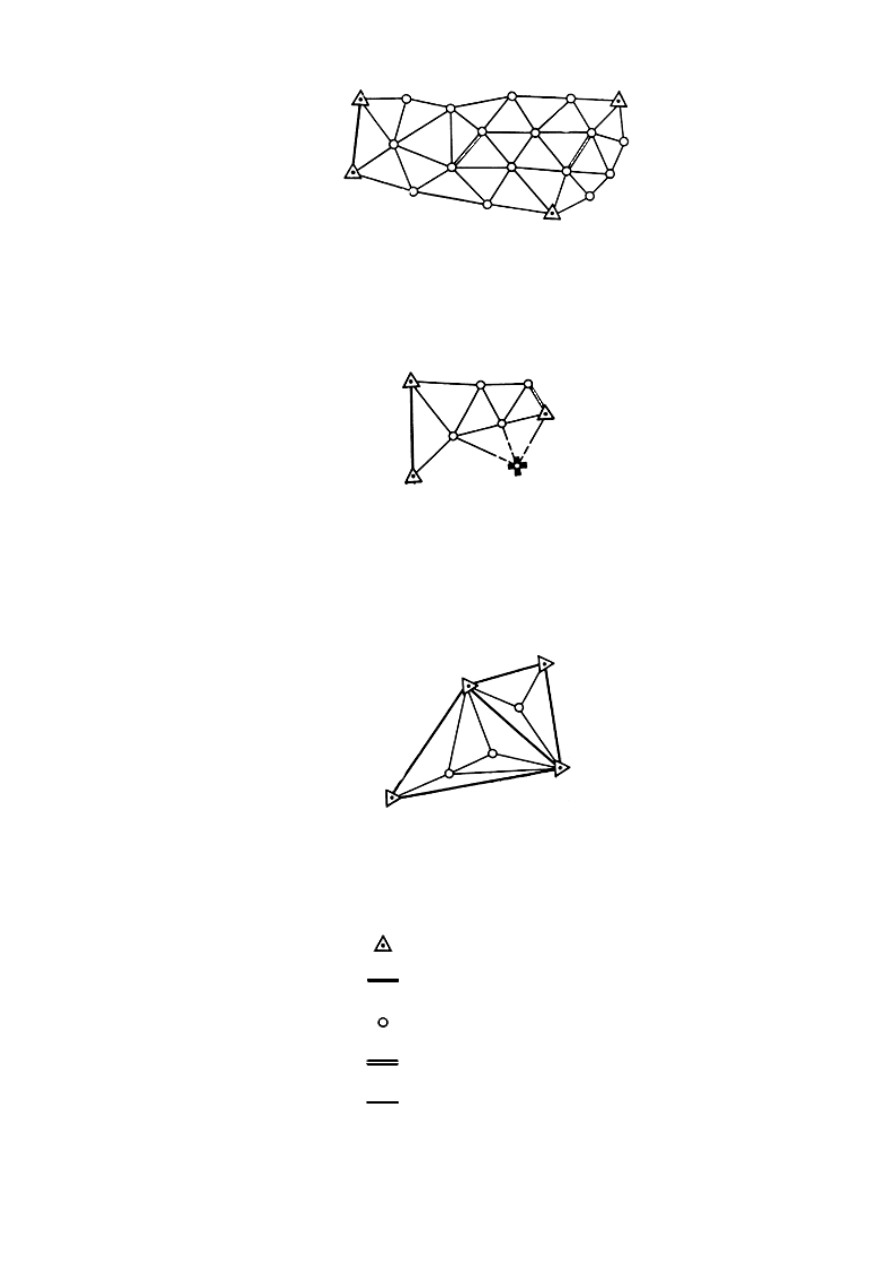

Примерные схемы построения триангуляционных сетей 1 и 2 разрядов



Сплошная триангуляционная сеть







Рис.4

Цепочка треугольников и засечка

Рис.5







Вставки

Рис.6




Условные обозначения:



Исходный геодезический пункт



Исходная сторона триангуляции



Определяемый пункт



Базис



Стороны триангуляции с
двусторонними направлениями



Односторонние направления



Приложение 2

(рекомендуемое)



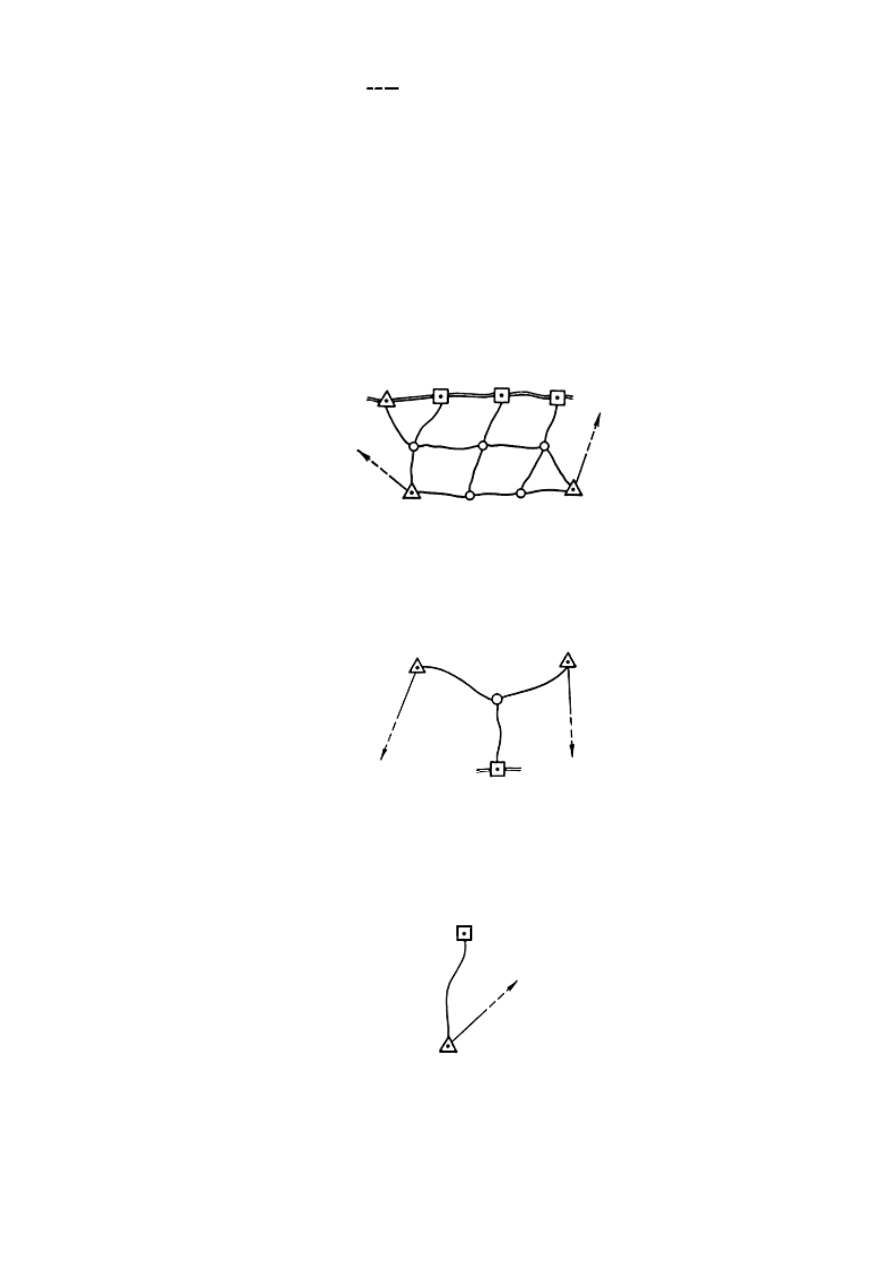

Примерные схемы построения полигонометрических сетей 4 класса, 1 и 2

разрядов

Система полигонометрических ходов с несколькими узловыми точками

Рис.7





Система полигонометрических ходов с одной узловой точкой

Рис.8





Одиночный полигонометрический ход

Рис.9




Условные обозначения:



Полигонометрия высших классов



Исходный пункт триангуляции и
исходное дирекционное
направление



Узловая точка



Полигонометрический ход

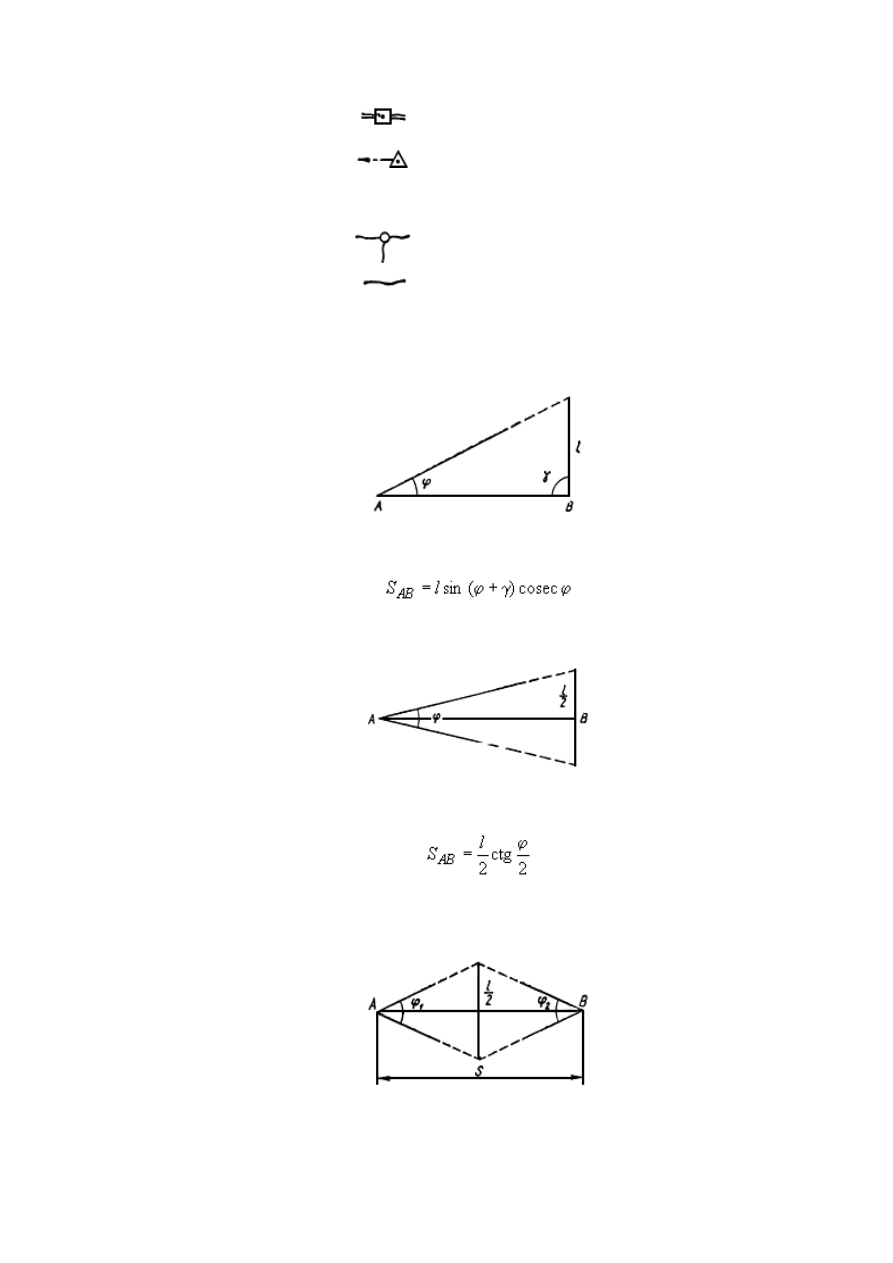

Простые параллактические звенья

Рис.10

Рис.11



Рис.12
