ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 33

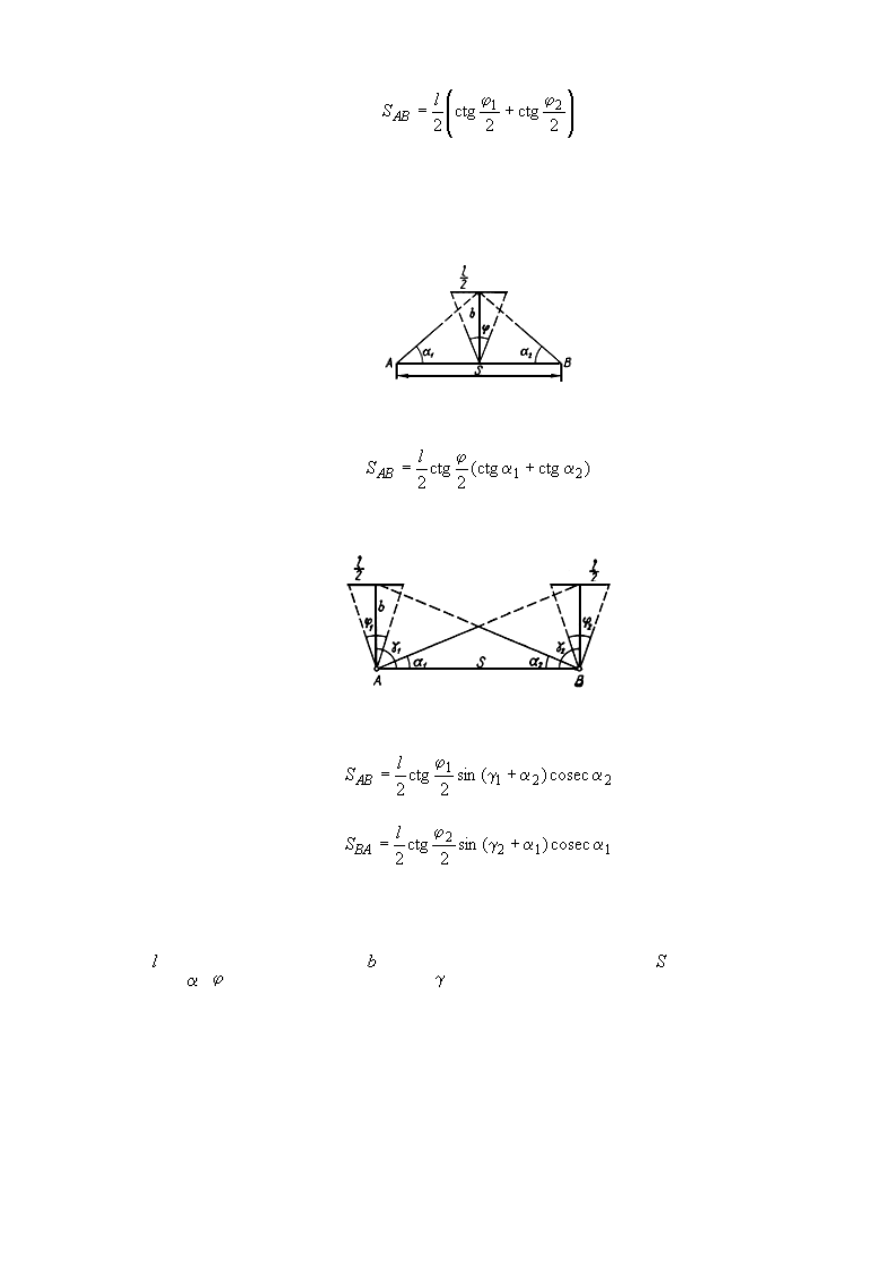

          Сложные параллактические звенья




Рис.13

Рис.14




Условные обозначения:

 - длина базисного жезла;   - длина вспомогательного базиса;   - длина измеряемой

линии;  ,   - параллактические углы;   - прибазисный угол.

Приложение 3

(рекомендуемое)

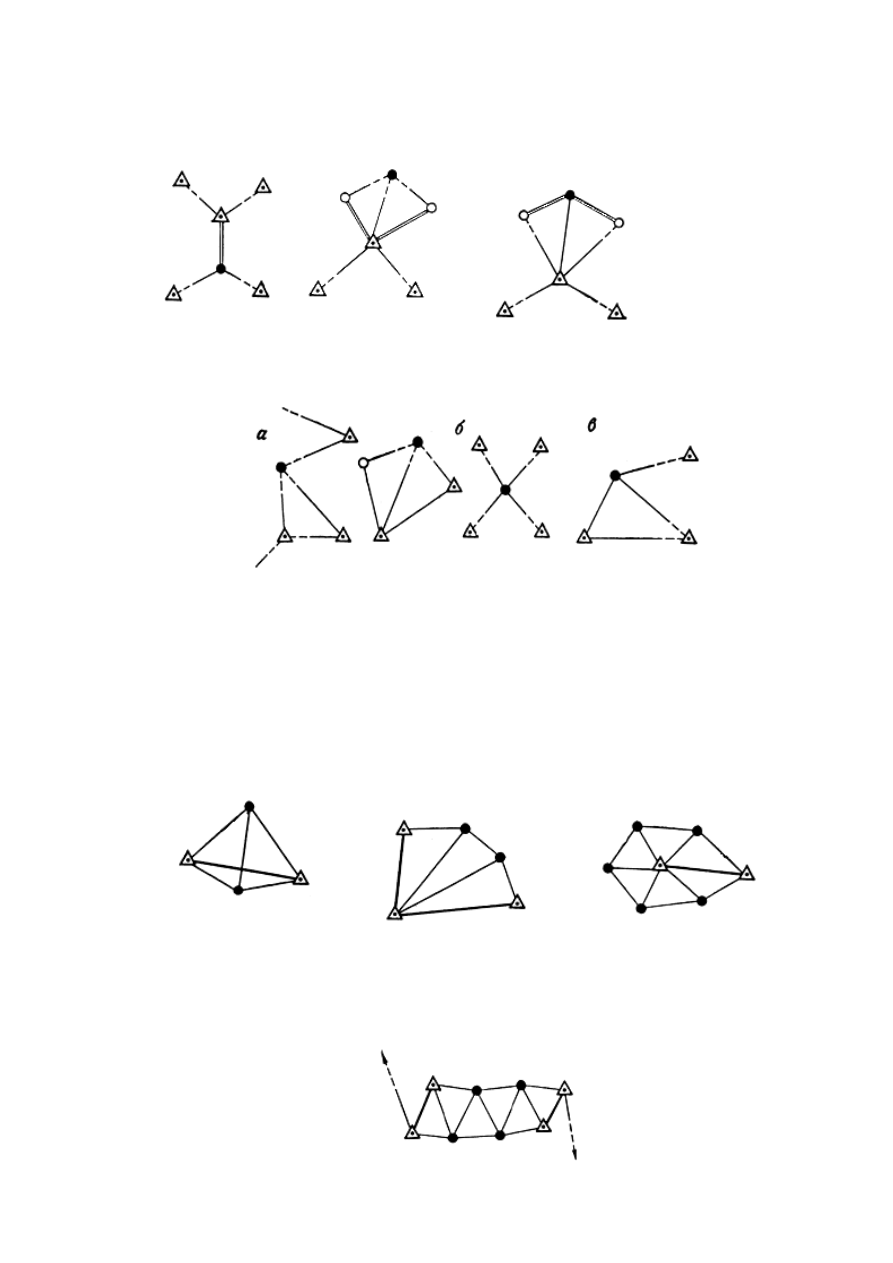

Типовые схемы определения координат точек съемочной сети.

Полярный способ













Рис.15

Рис.16

Рис.17



Рис.18. Засечки

а - прямая; б - обратная; в - комбинированная

Определение координат съемочной сети

триангуляционными построениями







Рис.19. Геодезический

четырехугольник

Рис.20. Вставка в угол  Рис.21. Центральная система

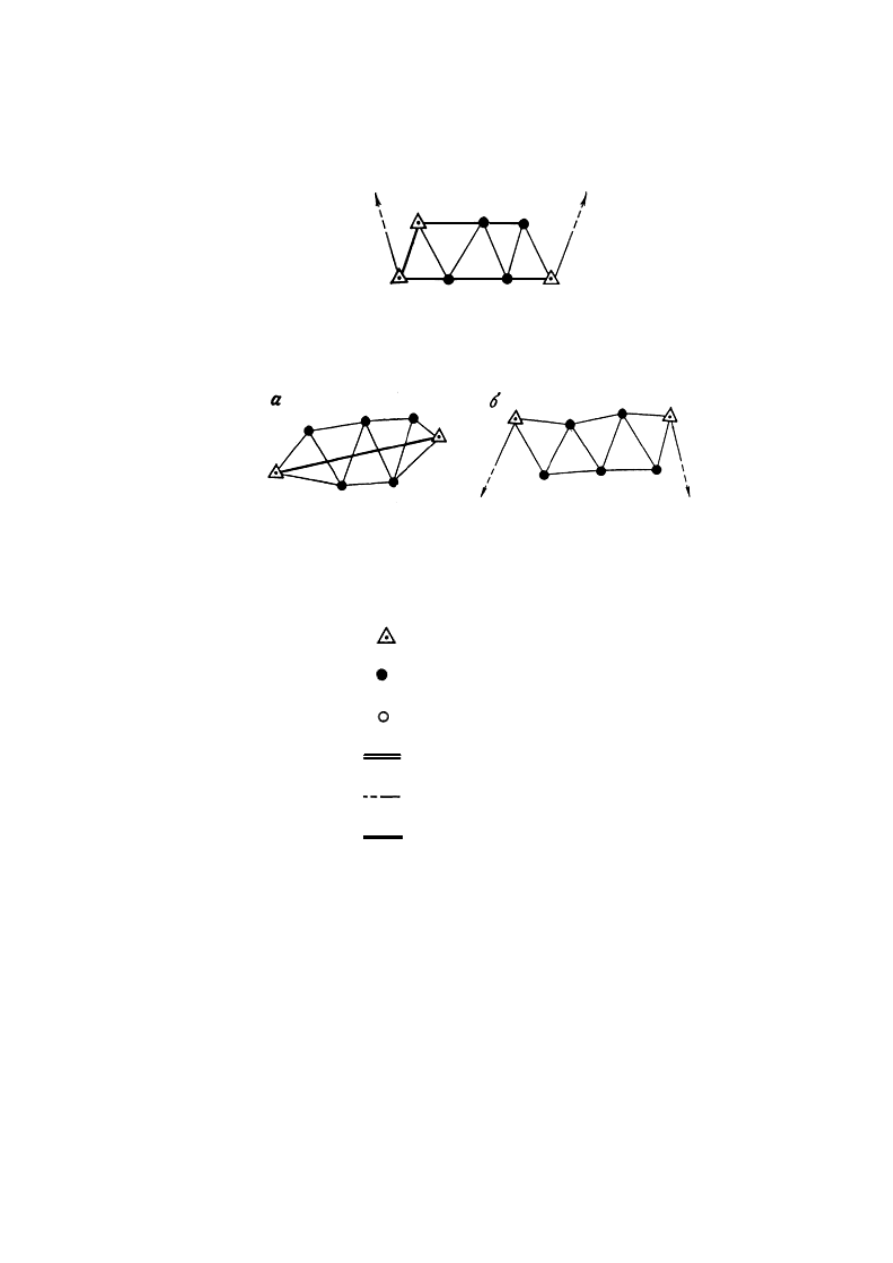

Рис.22. Цепочка треугольников между двумя сторонами

Рис.23. Цепочка треугольников между стороной и пунктом



Рис.24. Цепочки треугольников между двумя пунктами




Условные обозначения:

Исходный пункт



Определяемая точка



Вспомогательная точка



Измеренные линии



Односторонние направления



Исходная сторона триангуляции



Приложение 4

(рекомендуемое)



Типы геодезических знаков



Размеры даны в см

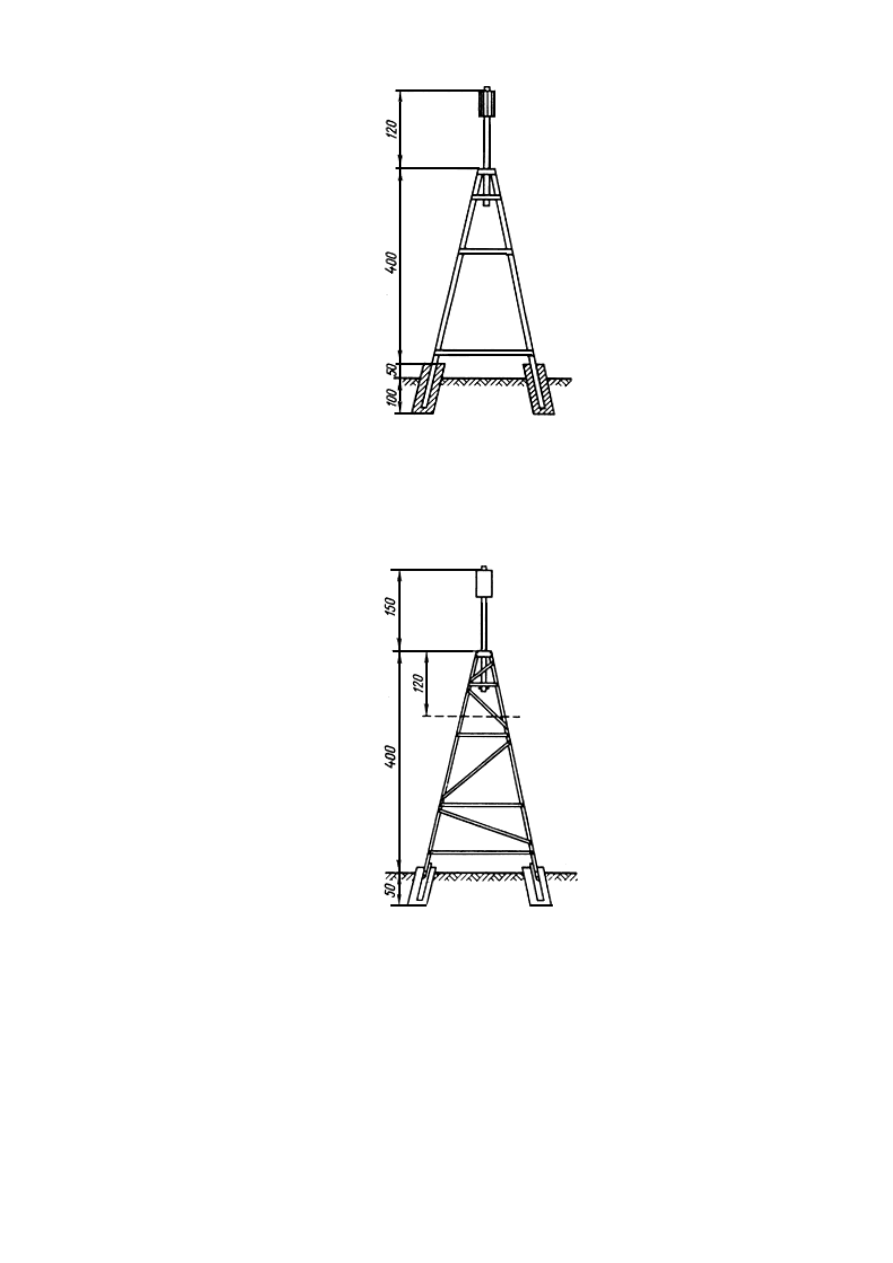

Рис.25. Четырехгранная пирамида (из уголковой стали)

Размеры даны в см

Рис.26. Пирамида-штатив из уголковой стали (50х50х5 или 35х35х4) со съемной

малофазной

визирной целью с высотой до инструментального столика от 1,2 до 0,4 м.

Примечание.   Конструкция   пирамиды-штатива   универсальна.   На   скальных   грунтах
бетонные монолиты заменяются якорем, состоящим из стальной плиты (200х200х4 мм),
скрепленной   болтами   с   ногой   знака.   Сверху   насыпается   курган   из   камней.   При
наблюдении   визирная   цель   снимается.   При   необходимости   визирная   цель   может   быть
поднята на высоту 3,5; 7,0; 10,5 м от столика
