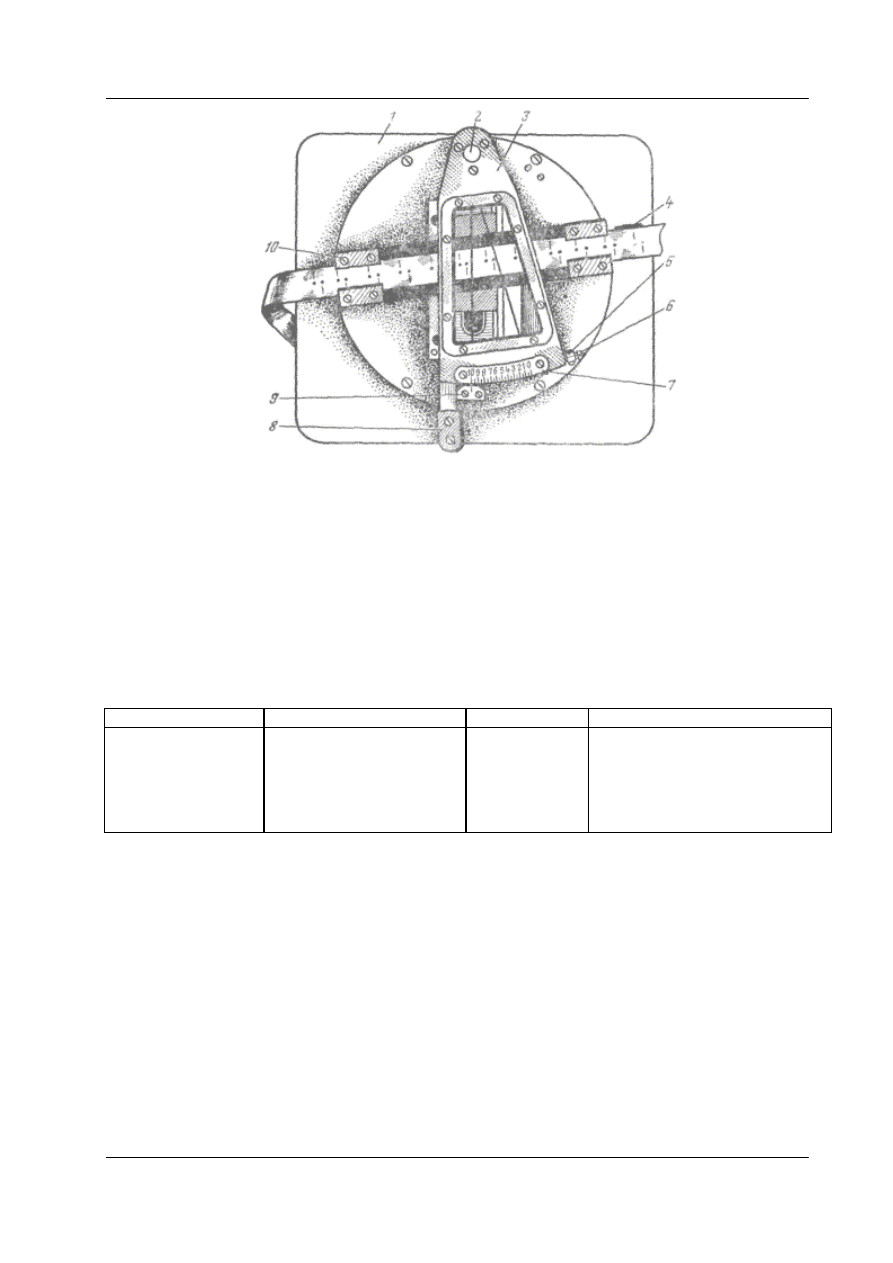

Рис. 10.33. Прибор для расшифровки хронограмм

10.5. РАДИОПРИЕМНИК «АСТРА»



Радиоприемник  (рис. 10.34) предназначен  для  приема  радиосигналов  точного  времени  в

стационарных и полевых условиях в диапазонах радиоволн, указанных в табл. 10.2.

Радиоприемник имеет три выхода:
от усилителя промежуточной частоты 128 кГц с регулировкой напряжения от 0 до 1,5 В,

на нагрузке 3000 ± 300 Ом (выход ПЧ); этот выход используется при приеме радиосигналов
точного времени на осциллограф и для автоматической привязки шкалы времени хронометра
«Альтаир» к сигналам точного времени;

Т а б л и ц а  10.2

Номер диапазона



Частота, кГц



Номер диапазона

Частота, кГц



1



12 - 150



7



5000 ± 40



2



150 - 270



8



10000 ± 40



3



270 - 480



9



15000 ± 40



4



480 - 860



10



20000 ± 40



5



860 - 1500



11



25000 ± 40



6



2500 ± 40











П р и м е ч а н и я : 1. Перестройка частоты в диапазонах 1 - 5 плавная, 2. Цена деления шкалы на 2-м и 3-м

диапазонах 1 кГц, на остальных 2 кГц.





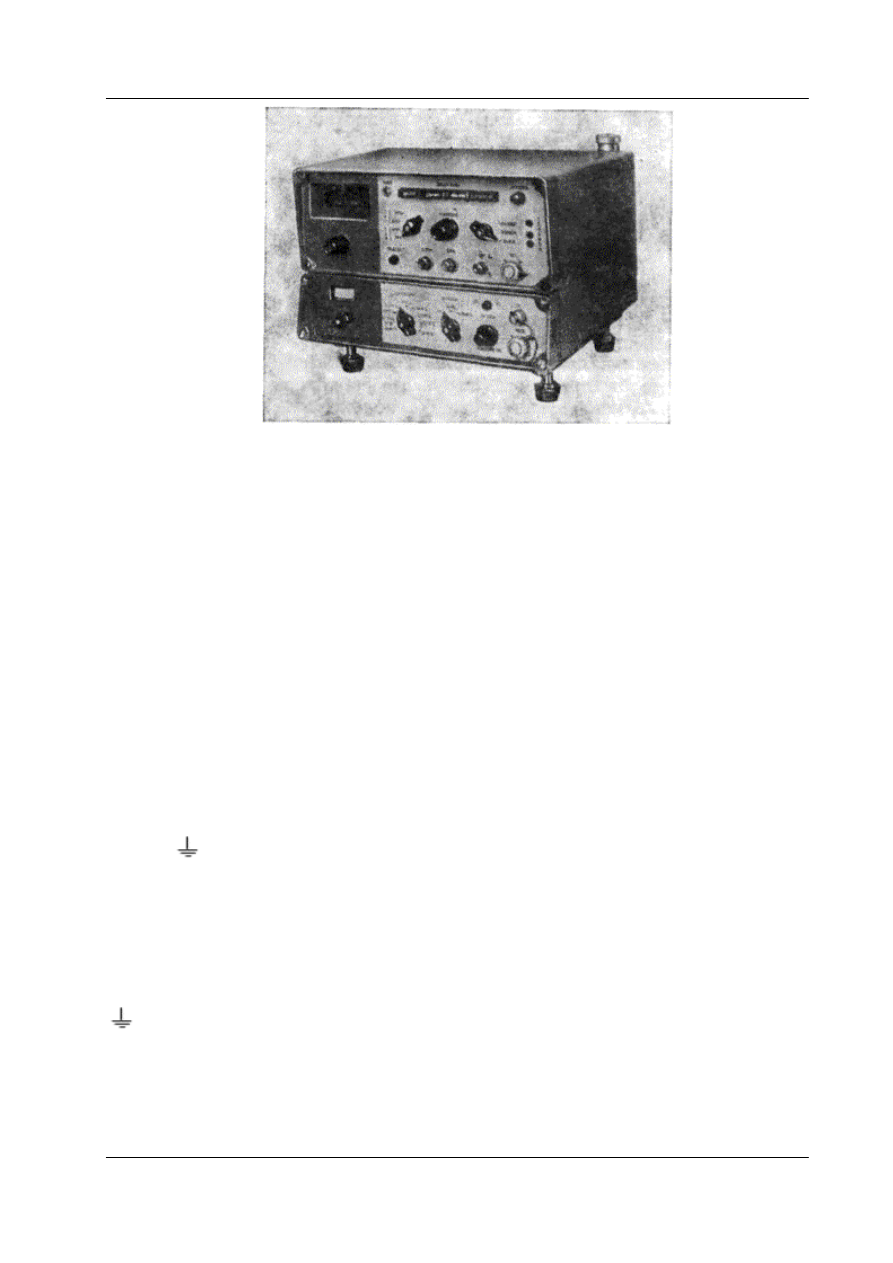

Рис. 10.34. Радиоприемник «Астра»

от усилителя низкой частоты (выход «телефон») напряжением не менее 1,5 В на головные

телефоны или кварцевый хронометр «Альтаир»;

от  усилителя  низкой  частоты  через  специальное  развязывающее  устройство,  для

регистрации сигналов точного времени на ленте маркопечатающего хронографа ХПМ-3.

Питание радиоприемника осуществляется от внутреннего источника питания постоянного

тока (восемь элементов типа 373) напряжением 12 В, от внешнего источника (аккумулятор)
постоянного  тока  с  тем  же  напряжением,  от  сети  переменного  тока  напряжением 220 В,
частотой 50 Гц, от сети переменного тока напряжением 115 В, частотой 400 Гц.

Мощность,  потребляемая  приемником  от  источников  постоянного  тока,  не  превышает 6

Вт. Изменение любого напряжения названных выше источников питания на величину ± 10 %
не  отражается  на  качестве  работы  радиоприемника.  Задержка  радиосигналов  в
электрических  цепях  приемника  не  превышает 0,6 мс.  Радиоприемник  «Астра»  может
эксплуатироваться непрерывно в течение 8 ч при температуре окружающего воздуха от -25
до +50 °С и относительной влажности до 98 %,

Конструктивно  радиоприемник  выполнен  в  виде  двух  блоков - верхнего  и  нижнего,

жестко связанных между собой. Прием радиопередач производится на одну из двух антенн:
штыревую  и  антенну  «наклонный  луч».  Последняя  состоит  из  двух  проводов,  один  из
которых  (вертикальный)  подключается  к  клемме  «антенна»,  а  второй  (горизонтальный)  к
клемме

 (корпус  приемника).  Для  переноски  приемник  укладывают  в  металлический

футляр, снабженный заплечными ремнями. В футляре имеются отсеки для коммутационных
кабелей  и  головных  телефонов.  При  транспортировке  железнодорожным,  водным,
авиационным  или  автомобильным  транспортом  приемник,  уложенный  в  металлический
футляр,  размещается  в  транспортировочном  ящике.  В  этом  же  ящике  находятся
эксплуатационная документация, комплект запасных частей и принадлежностей.

При  подготовке  к  работе  радиоприемник  вынимают  из  транспортировочного  ящика,  а

затем и из металлического футляра и устанавливают на рабочее место; подключают к клемме

,  а  одну  из  антенн - в  предназначенное  для  нее  гнездо;  в  гнезда  «телефон»  вставляют

вилку головных телефонов.

Открывают  люк  в  верхней  части  корпуса  и  вставляют  в  гнезда  люка  батареи;  если

радиоприемник предполагается питать от внешнего источника, переключатель вида питания
в этом люке переводят в положение, соответствующее избранному источнику питания, после
чего  отвинчивают  колпачок  разъема  «Ш1»  и  подсоединяют  к  разъему  штатный  кабель;
подключают кабель к источнику питания.

Переключатель рода работ переводят в положение «калибр», а переключатель «контроль»

в положение «+12 В», после чего стрелка контрольного прибора должна отклониться на 35 -
65 делений шкалы.

Утапливают  клавишу  «конвертор»,  переключатель  «контроль»  переводят  в  положение

«гетер»;

вращая

переключатель

диапазонов

нижнего

блока

радиоприемника,

последовательно  переключают  все  диапазоны,  при  этом  стрелка  контрольного  прибора
должна  отклоняться  на 35 - 65 делений  при  всех  положениях  переключателя,  за
исключением положений «выкл» и «1,15».

Затем устанавливают переключатель вида регулировки усиления в положение «тлф - ару»,

нажимают кнопку «подсвет» - шкала частот должна осветиться.

Нажимают  одну  из  клавиш  переключателя  диапазонов  верхнего  блока  радиоприемника;

вращая  ручку  настройки,  убеждаются,  что  вблизи  калибровочных  точек  шкалы
(калибровочные  точки  обозначены  на  шкале  специальными  рисками,  с  точкой  под  ними)  в
телефонах  слышен  звук  низкого  тона  (нулевые  биения);  если  нулевые  биения  слышны  не
вблизи  калибровочных  точек,  то  необходимо  произвести  калибровку  шкалы  в  выбранном
рабочем  диапазоне,  для  чего  ручкой  настройки  совмещают  калибровочную  точку  в  самом
начале  шкалы  рабочего  диапазона  с  неподвижным  индексом  шкалы  и,  вращая  ось
корректора «корр», добиваются нулевых биений.

Выполняют  эту  же  операцию  для  калибровочной  точки,  ближайшей  к  рабочей  частоте

выбранного диапазона; ось ручки «корр» необходимо вращать плавно и на небольшой угол
во избежание настройки на соседнюю гармонику калибруемой частоты.

Настройка  радиоприемника  на  передающую  станцию.  Одной  из  особенностей

радиоприемника  «Астра»  является  наличие  в  нем  двух  переключателей  диапазонов,
расположенных в нижнем (галетный переключатель) и верхнем (клавишный переключатель)
блоках.

Для  приема  радиосигналов  времени  в 1 и 6 - 11 диапазонах  (см.  таблицу  на приемнике)

клавишу  «конвертор»  верхнего  блока  приемника  утапливают,  после  чего  переключатель
нижнего  блока  устанавливают  на  один  из  перечисленных  выше  диапазонов  (например, 5
МГц).  Тумблер  «полоса»  переводят  в  положение  «УП» (узкая  полоса).  Нажав  кнопку
«подсвет» и вращая ручку настройки, расположенную под шкалой, совмещают отсчет «0» по
шкале  с  неподвижным  индексом.  В  головных  телефонах  должны  быть  слышны  сигналы,
передаваемые  избранной  станцией (5 МГц).  Регулировку  усиления  принимаемых  сигналов
производят раздельно по промежуточной частоте ручкой «усиление ПЧ» и по низкой частоте
ручкой  «усиление».  Уровень  выходного  сигнала  контролируют  по  индикатору,  для  чего
переключатель «контроль» переводят в положение «настройка».

При  приеме  радиосигналов  на  частотах,  отличающихся  от  основной  частоты  (в  нашем

случае 5 МГц)  диапазона  на ± 4 кГц (5004 и 4996 кГц),  ручкой  настройки  устанавливают
отсчеты по шкале соответственно +4 и -4.

Для  настройки  на  радиостанции,  работающие  во 2 - 5 диапазонах,  переключатель

диапазонов  нижнего  блока  переводят  в  положение «1,15 мГц»,  после  чего  нажимают
клавишу  нужного  диапазона  в  верхнем  блоке  приемника.  При  этом  отсчет «0» по  шкале
настройки  будет  соответствовать  частоте 1150 кГц,  а  отсчет  «М»  по  шкале,
соответствующий частоте f выбранной радиостанции, найдется из соотношения: М = f - 1150.
Например, для настройки приемника на радиостанцию, работающую на частоте 1500 кГц (5-
й диапазон), по шкале настройки следует установить отсчет: М = 1500 - 1150 = +350.

Запись  радиосигналов  времени  на  ленту  хронографа  ХПМ-3.  К  разъему  «Реле»  нижнего

блока  приемника  подключают  кабель,  на  вилке  которого  нанесена  надпись: «ХПМ».
Переводят  переключатель  «выходы»  в  положение  «реле».  Штепсельную  вилку  кабеля
вставляют  в  гнездо  «микрометр»  на  задней  стенке  хронографа  ХПМ-3,  соблюдая  при  этом
полярность. Настраивают радиоприемник на выбранную радиостанцию. Переключатель вида
регулировки  усиления  переводят  в  положение  «тлф - рру».  Поворачивают  по  часовой

стрелке  до  отказа  ручку  «усиление».  Вращая  ручку  «усиление  ПЧ»,  добиваются уверенной
работы  хронографа  ХПМ-3.  При  этом  стрелка  индикатора  радиоприемника  должна
отклоняться в такт с секундными сигналами от 0 до 50 - 70 делений.

Выход промежуточной частоты. Выход используют для приема радиосигналов точного

времени  с  помощью  осциллографа  и  для  автоматической  привязки  шкалы  кварцевого
хронометра  «Альтаир»  к  секундным  радиосигналам  точного  времени.  Для  использования
выхода  промежуточной  частоты  переключатель  «выходы»  устанавливают  в  положение
«ПЧ».  Один  конец  штатного  высокочастотного  кабеля  подсоединяют  к  разъему  «ПЧ»
радиоприемника, а второй конец - к осциллографу или кварцевому хронометру «Альтаир».

Замена  лампочки  подсветки  шкалы.  Для  замены  лампочки  подсветки  шкалы

радиоприемника отвертывают два невыпадающих винта люка и снимают закрывающую его
крышку. Вывинчивают винт, крепящий кронштейн с лампочкой и конденсором. Вынимают
этот  узел  из  окошка.  Ослабив  хомуты,  крепящие  цоколь  лампочки,  вращают  лампочку
против хода часовой стрелки и вывинчивают ее. Вворачивают исправную лампочку до упора
и  фиксируют  ее  положение  винтом  хомута,  обнимающего  цоколь.  Ослабляют  гайку,
крепящую направляющие ламподержателя и, перемещая ламподержатель по направляющим,
добиваются,  чтобы  нить  накала  лампочки  расположилась  на  оси,  проходящей  через  центр
конденсора  и  была  перпендикулярна  к  этой  оси.  Закрепляют  направляющие  гайкой.
Устанавливают весь узел на штатное место, обеспечив на глаз параллельность установочной
плоскости конденсора плоскости шкалы.

10.6. РАДИОПРИЕМНИК Р-311 С ИМПУЛЬСНОЙ ПРИСТАВКОЙ ИТП-2



Радиоприемник Р-311 предназначен для приема телеграфных и телефонных радиопередач

в диапазоне от 1 до 15 МГц. Радиоприемник имеет пять поддиапазонов. Шкалы приемника
оцифрованы  в  десятках  килогерц.  Радиоприемник  имеет  трансформаторный  выход,  к
которому могут быть подключены одна или две пары головных низкоомных телефонов ТА-
56М, и выход на внешнюю линию с сопротивлением 1500 Ом.

Питание постоянным током цепей накала радиоламп, составляющим 2,5 В, а для анодных

цепей  радиоламп 80 В,  может  быть  осуществлено  от  вибропреобразователя  ВП-3М2  и
аккумулятора  2КН-24  либо  от  анодной  батареи  БАС-80  и  аккумулятора  2КН-24.
Аккумулятор может быть заменен батареей сухих элементов общей емкостью 15 - 25 А/ч.

Аккумулятор  2КН-24  обеспечивает  непрерывную  работу  приемника  в  течение 12 ч  при

работе с вибропреобразователем и 24 ч при работе с анодной батареей. При астрономических
определениях  рекомендуется  использовать  в  качестве  источника  анодного  тока  сухую
батарею  БАС-80,  что  увеличивает  время  работы  аккумулятора  2КН-24  и  снижает  помехи
радиоприему.

Радиоприемник расположен в отсеке металлического футляра, имеющего также отсек для

аккумулятора 2КН-24 и вибропреобразователя или анодной батареи БАС-80.

Для переноски футляр приемника имеет петли к заплечным ремням. Для транспортировки

любыми видами транспорта футляр укладывают в деревянный транспортировочный ящик.
