При эксплуатации хронометра рекомендуется соблюдать следующие правила.
10.2.3.1.  Установка  или  замена  батарей.  Необходимо  вывинтить  винты,  отделить

хронометр  от  усилителя  РОВ-12,  подстелив  на  стол  мягкую  ткань,  положить  на  нее
хронометр  циферблатом  вниз.  Затем  вывинтить  винты  и  снять  днище  корпуса  хронометра
(рис. 10.27).

Круглогубцами  снять  зажимы,  удерживающие  элементы  питания  в  своих  гнездах,

вставить или заменить элементы питания и поставить на место зажимы. Поставить на место
днище, не допуская при этом касания проводов часового механизма с платой электрической
схемы.

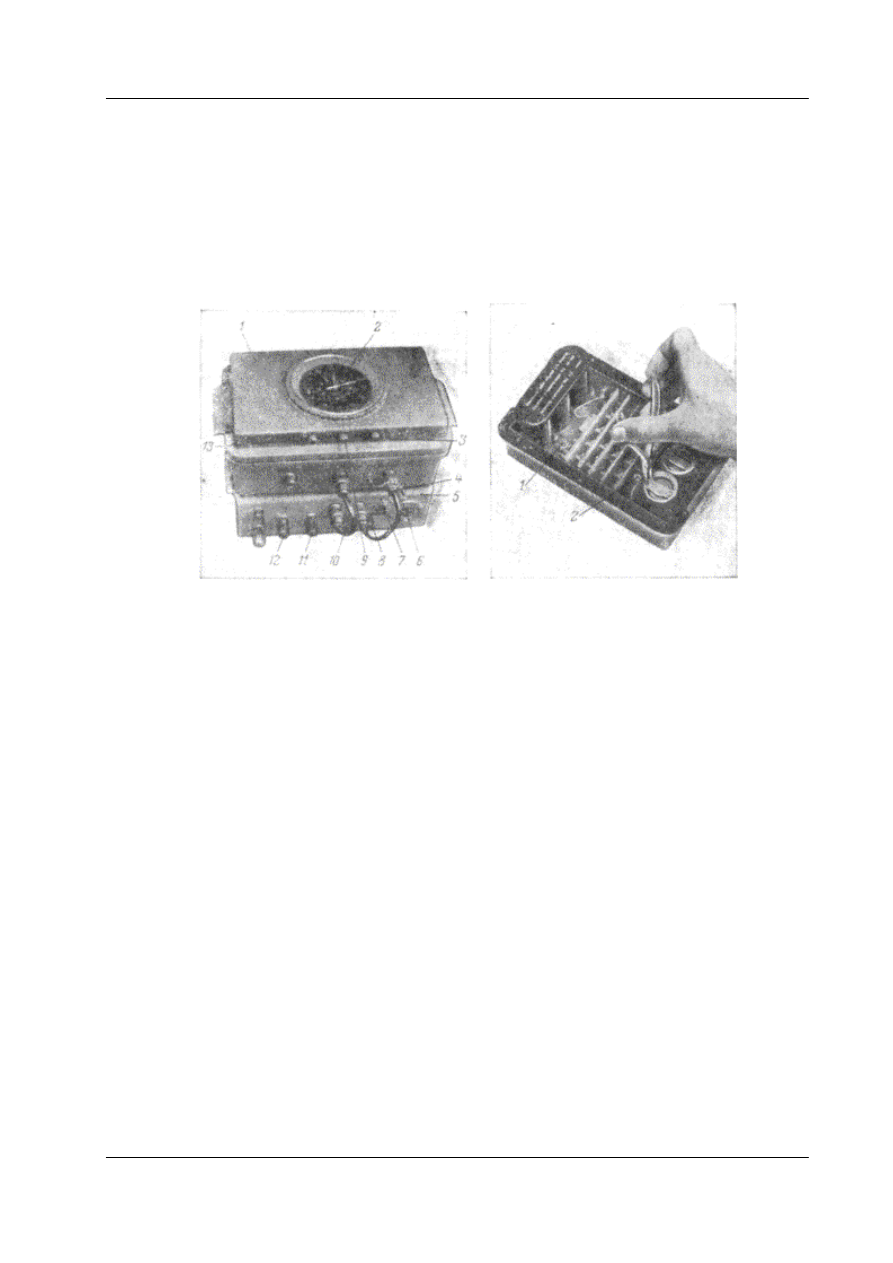

Рис. 10.26. Кварцевый хронометр «Chronotome CP»

Рис. 10.27. Днище хронометра с элементами питания:

1 - разъем кабеля, соединяющего электронную схему с механизмом перемещения стрелок циферблата; 2 - ручка

потенциометра для регулировки частоты кварцевого генератора



10.2.3.2.  Установка  показаний  хронометра.  Отвинчивают  крышку  с  защитным  стеклом

циферблата и нажимают кнопку 3 (см. рис. 10.26).

При  помощи  деревянной  палочки  переводят  минутную  стрелку  и  устанавливают  ее  (а

также часовую стрелку) на нужное число часов и минут. Отпускают кнопку 3.

Нажимают  кнопку  9  и  устанавливают  на  циферблате  нужное  число  секунд.  При  этом

следует  помнить,  что  нажатие  кнопки  9  в  течение 1 с  увеличивает  показания  хронометра
также  на 1 с.  Если  возникает  необходимость  иметь  показания  хронометра  с  погрешностью
около 0,01 с,  используют  кнопку  13.  Нажатие  на  эту  кнопку  в  течение 1 с  увеличивает
показания хронометра на 0,01 с.

После того как хронометр отрегулирован, циферблат вновь закрывают защитным стеклом.
10.2.3.3.  В  результате  естественного  старения  кварца  частота  кварцевого  генератора

постепенно  возрастает.  Как  следствие  происходит  и  изменение  хода  хронометра.  Для
поддержания  его  в  необходимых  пределах  предусмотрена  корректировка  частоты
кварцевого генератора.

Для  корректировки  частоты  отделяют  хронометр  от  корпуса  усилителя  РОВ-12.

Вскрывают  корпус  хронометра  в  порядке,  указанном  в  правилах  выполнения  предыдущей
поверки.

Разделяют  хронометр  на  три  части:  крышку  с  часовым  механизмом,  коробку  и

внутреннюю  часть  с  электронной  схемой.  Вращая  ось  подстроечного  конденсатора  2  (см.
рис. 10.27), устанавливают  требуемую  частоту  кварцевого  генератора.  Один  оборот  оси
подстроечного  конденсатора  по  часовой  стрелке  приводит  к  изменению  суточного  хода

хронометра на -0,15 с, а один оборот против часовой стрелки - к изменению суточного хода
на +0,15 с.

Выполнив  корректировку,  собирают  хронометр  и  выполняют  исследования  по

определению его суточного хода. При необходимости корректировку выполняют повторно.

10.2.3.4. Регулировка выходных импульсов усилителя. С выхода усилителя РОВ-12 можно

получать импульсы с частотой следования 1 и 10 Гц. Для получения, например, на выходе
усилителя импульсов с частотой следования 10 Гц необходимо соединить кабелем разъемы с
маркировкой «10 Гц» на корпусе хронометра и усилителя. После этого включают хронограф
«Favag»  и  ручкой  12  (см.  рис. 10.26) регулируют  длительность  выходных  импульсов  до
требуемой. Закончив операцию, повторяют ее для частоты 1 Гц. При этом вращают ручку 11.

Отрегулировав длительность для обеих частот, нажимают кнопку 7 и добиваются такого

положения,  чтобы  пропуск  минутной  марки  на  ленте  хронографа  приходился  на  начало
минуты.

10.3. ХРОНОГРАФЫ



10.3.1. Малогабаритное печатающее устройство МПУ8-3

Малогабаритное  печатающее  устройство  МПУ8-3  предназначено  для  регистрации  на

бумажной  ленте  в  цифровой  форме  моментов  наблюдений  звезд  в  системе  шкалы  времени
кварцевого хронометра «Альтаир», а также для записи на эту ленту служебной информации,
сопутствующей  наблюдениям.  Показания  хронометра  на  ленте  МПУ8-3  печатаются  в
моменты  замыкания  (размыкания)  входной  цепи  устройства  в  единицах  часов,  минутах,
секундах и их тысячных долях.

Техническая характеристика МПУ8-3

Число разрядов в строке, шт.................................................................... 8
Скорость печати, строк/с........................................................................ 20
Время готовности устройства к
печати после включения питания, с............................................... Не более 3
Напряжение питания......................................................... 24 ±2,4 В постоянного тока
Потребляемая мощность при непрерывной работе
и при скорости печати 20 строк/с............................................... Не более 30 Вт
Масса устройства, кг....................................................................... Не более 14
Печать производится на бумажную ленту шириной 25 мм. Стандартный рулон этой ленты

диаметром 55 мм  рассчитан  на 10 тыс.  строк  и  его  хватает  для  регистрации  результатов
измерений на 4 - 5 полевых пунктах.

МПУ8-3 может эксплуатироваться при температуре окружающего воздуха от -10 до +50

°С. Относительная влажность допускается до 98 % при температуре не более +35 °С.

Конструктивно печатающее устройство состоит из двух блоков: собственно печатающего

устройства и дистанционного пульта управления, которой может быть удален от устройства
на расстояние до 15 м и соединяется с ним кабелем.

На  передней  панели  печатающего  устройства  (рис. 10.28) расположены:  ручка

потенциометра  для  регулировки  скорости  вращения  электродвигателя  «М»;  сигнальная
лампочка  «бумага»  красного  цвета,  загорающаяся  при  обрыве  или  окончании  бумажной
ленты;  сигнальная  лампочка  «готов»  зеленого  цвета,  загорающаяся  при  включении
устройства  и  его  исправности;  сигнальная  лампочка  «ГТИ»  зеленого  цвета,  загорающаяся
при  готовности  устройства  к  выдаче  информации;  кнопка  «прогон»  для  холостого  прогона
бумажной  ленты;  кнопка  «сброс»,  предназначенная  для  снятия  сигнала  «неисправность»,
после  устранения  последней  или  заправки  бумажной  ленты,  когда  продолжает  гореть
лампочка  «бумага»;  кнопка  «ВКЛ»  для  включения  устройства;  кнопка  «ВЫКЛ»  для
выключения устройства.

Последние две кнопки продублированы на дистанционном пульте.
С  правой  стороны  передней  панели  размещены,  закрытые  крышкой,  органы  контроля

работы устройства, используемые при проверке и наладке печатающего устройства МПУ8-3.
При  эксплуатации  исправного  устройства  в  полевых  условиях  используется,  как  правило,
лишь  сигнальная  лампочка  «М»,  загорающаяся  в  том  случае,  когда  частота  вращения
электродвигателя недостаточна (например, из-за сгущения смазки на морозе).

С  левой  стороны  передней  панели  расположены  предохранители,  а  также  ручка

потенциометра  «регулировка 5 В»,  используемая  только  при  наладке  и  регулировке
устройства.

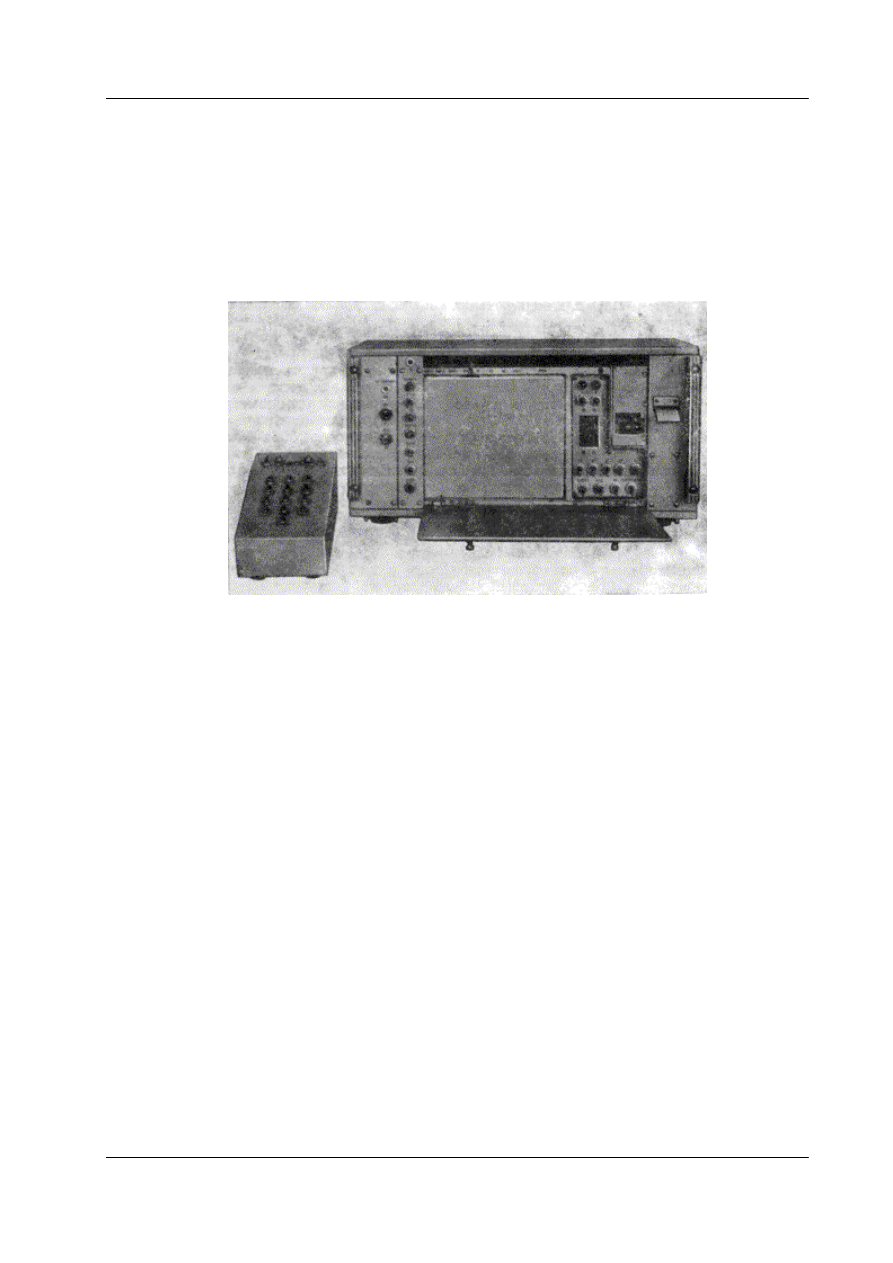

Рис. 10.28. Малогабаритное печатающее устройство МПУ8-3

На  задней  стенке  МПУ8-3  имеются:  разъем  «Ш1»  для  подключения  кабеля,

соединяющего  устройство  с  кварцевым  хронометром  «Альтаир»;  разъем  «Ш2»  для
подключения  кабеля,  соединяющего  устройство  с  дистанционным  пультом;  разъем  «Ш19»
для подключения кабеля питания МПУ8-3.

Расположенная  на  правой  боковой  стенке  корпуса  откидная  крышка  закрывает

печатающий  механизм.  Правила  эксплуатации  последнего  изложены  в  технической
документации МПУ8-3.

На  верхней  панели  дистанционного  пульта  управления  расположены:  тумблеры  выбора

фазы регистрации: «РЗ» - замыканий, «РР» - размыканий цепи; если оба тумблера включены,
то будут регистрироваться как замыкания, так и размыкания цепи;

сигнальная лампочка зеленого цвета «готов», загорающаяся при включении устройства и

готовности его к работе;

гнезда  для  подключения  высокочастотного  кабеля  от  хронометра  «Альтаир»  на  время

проверки устройства (гнездо зеленого цвета - плюс, черного цвета - земля);

сигнальная лампочка белого цвета «печать», загорающаяся на время печати устройством

регистрируемой информации;

тумблеры включения «ВКЛ» и выключения «ВЫКЛ» устройства;
кнопки для набора цифр от 0 до 9; после набора любых девяти цифр они автоматически

отпечатываются на ленте;

кнопка  конец  ввода  информации  «КВИ»,  применяемая  в  тех  случаях,  когда  объем

набранной  информации  содержит  менее  девяти  знаков,  в  этом  случае  для  впечатывания
информации следует нажать кнопку «КВИ».

На передней стенке корпуса пульта размещены:
разъем  «Ш1»  для  подключения  кабеля,  соединяющего  дистанционный  пульт  с

печатающим устройством;

разъем «Ш2» для подключения кабеля от контактного микрометра;
тумблер  для  переключения  рода  работы:  при  положении  тумблера  «вниз»  будут

регистрироваться  сигналы  от  контактного  микрометра,  а  при  положении  «вверх»  от
кварцевого хронометра «Альтаир». Так как МПУ8-3 не имеет входа для подключения кабеля
от контактного микрометра и тумблеров выбора фазы регистрации (замыкание, размыкание),
то  использовать  его  можно  только  с  подключенным  пультом,  даже  если  устройство
расположено вблизи астрономического теодолита.

Подготовку  малогабаритного  печатающего  устройства  МПУ8-3  к  работе  производят  в

такой  последовательности.  Соединяют  кабелем  печатающее  устройство  и  кварцевый
хронометр  «Альтаир».  В  МПУ  кабель  подключают  к  разъему  «Ш1».  Соединяют  кабелем
печатающее устройство и дистанционный пульт управления. Соединительный кабель длиной
15  м,  служащий  для  этой  цели,  имеет  на  концах  одинаковые  разъемы.  В  МПУ  кабель
присоединяется к разъему «Ш2», а на дистанционном пульте к разъему «Ш1». Подключают
кабель  от  контактного  микрометра  к  разъему  «Ш2»  на  дистанционном  пульте.  Заземляют
корпус МПУ8-3. Питание хронометра «Альтаир» и печатающего устройства осуществляется
от  общего  аккумулятора.  Кабель  питания  МПУ  подключают  к  разъему  «Ш19»  на  корпусе
МПУ8-3.  Второй  конец  кабеля  подключают  к  аккумулятору,  соблюдая  полярность.
Заправляют устройство бумажной лентой. Нажимают на кнопку «ВКЛ» на передней панели
устройства  или  на  дистанционном  пульте.  При  этом  должна  загореться  лампочка  «готов»
устройства  и  пульта,  включиться  электродвигатель,  осуществиться  прогон  бумаги,  после
чего  двигатель  должен  остановиться,  если  на  дистанционном  пульте  выключены  тумблеры
«РЗ»  и  «РР».  В  зависимости  от  выбранной  фазы  регистрации  включают  один  или  оба
названных  тумблера.  Выключают  устройство  кнопкой  «ВЫКЛ».  МПУ8-3  подготовлено  к
приему и выдаче информации.

Регистрация  моментов  прохождений  звезд  с  помощью  МПУ8-3  сводится  к  нажатию

кнопки  «ВКЛ»  на  передней  панели  устройства  или  на  дистанционном  пульте  управления.
После того как моменты зарегистрированы, нажимают кнопку «ВЫКЛ». При необходимости
наблюдатель  может  наносить  на  ленту  различную  информацию:  номера  регистрируемых
звезд, их зенитное расстояние, отсчеты по уровню и т.д. Для этого, используя оцифрованные
кнопки  дистанционного  пульта,  набирают  нужную  информацию,  после  чего  нажимают
кнопку «КВИ». Отсчет запечатывается на ленту МПУ8-3.

В  связи  с  тем,  что  время  готовности  МПУ8-3  к  работе  составляет  всего 3 с,  устройство

включают  только  на  период  регистрации  моментов  прохождений  звезд,  что  позволяет
довести часовой расход электроэнергии аккумулятора до величины, не превышающей 0,4 -
0,5 А/ч.

10.3.2. Хронограф полевой маркопечатающий ХПМ-3

Хронограф  полевой  маркопечатающий  (рис. 10.29) предназначен  для  регистрации

моментов  наблюдения  звезд  с  контактным  микрометром  в  системе  времени  контактного
хронометра 6 MX или кварцевого хронометра «Альтаир», а также для определения поправок
хронометра 6 MX по  радиосигналам  точного  времени.  Точность  регистрации  моментов
времени оценивается средней квадратической погрешностью ± 0,01 с.
