ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 44

розетка  «вх»  разъема  для  подачи  в  схему  хронометра  секундных  сигналов  точного

времени,  промодулированных  частотой 128 кГц  (подаются  с  выхода  усилителя
промежуточной частоты радиоприемника «Астра» при автоматической привязке хронометра
к шкале радиосигналов точного времени);

розетка  «ХПМ-3»  разъема  для  подключения  к  хронометру  маркопечатающего

хронографа;

розетка «220В» разъема для подключения хронометра к сети переменного тока;
клемма для заземления корпуса хронометра;
предохранитель на 0,5 А;
розетка  «ЦПМ»  разъема  для  подключения  к  хронометру  малогабаритной

цифропечатающей машины МПУ8-3.

Подготовка  хронометра  к  работе  производится  в  следующем  порядке.  Тумблер

«привязка»  на  передней  панели  устанавливают  в  положение  «выкл».  Тумблер «5 МГц»  на
задней  панели  устанавливают  в  положение  «внутр».  После  переключения  названных
тумблеров  их  закрывают  защитными  колпачками.  Тумблер  «аккум»  на  задней  панели
устанавливают в положение «выкл». Хронометр подготовлен к работе от сети переменного
тока. К разъему «220 В» на задней панели подключают кабель питания хронометра от сети.
Вилку  кабеля  вставляют  в  розетку  сети.  Включают  тумблер  «сеть»,  после  чего  должна
загореться  индикаторная  лампочка  и  начнут  работать  стрелочный  циферблат  и  световое
табло.

При  питании  хронометра  от  внешнего  источника  постоянного  тока  напряжением 24 В  с

отводом от 12 В к разъему «аккум» на задней панели подключают аккумулятор и включают
тумблер «аккум».

После  того  как  на  схему  хронометра  подано  питание,  необходимо  произвести  проверку

работоспособности  хронометра.  Для  этого  переключатель  «контроль»  устанавливают  в
положение «1» и  проверяют  работу  опорного  генератора:  стрелка  индикаторного  прибора
должна отклониться на 25 - 30 делений.

Переводят  переключатель  «контроль»  в  положение «2» и  проверяют  выпрямленное

напряжение 24 В при работе от сети переменного тока: стрелка должна отклониться на 35 -
45 делений.

Устанавливают  переключатель  в  положение «3», контролируя  напряжение 24 В  при

питании хронометра от внешнего источника питания (аккумулятора): стрелка индикаторного
прибора должна отклониться на 35 - 45 делений.

В  четвертом  положении  переключателя  контролируют  работу  термостата:  в  момент

включения хронометра стрелка должна отклониться на 35 - 45 делений, а через 30 - 40 мин
после  включения  стрелка  должна  периодически  отклоняться  от 2,5 до 12 - 14 делений  и
обратно.

Положения «5» и «6» переключателя  «контроль»  служат  для  плавного  изменения

показаний  хронометра  со  скоростью 1 мс  за  секунду  времени.  В  полевых  условиях
надобности в такой коррекции показаний хронометра не возникает.

При  нажатии  кнопки  «сброс»  стрелочный  циферблат  должен  прекратить  работу,  а  на

световом табло во всех разрядах должны высветиться нули. При отпускании кнопки «сброс»
работа циферблата и светового табло должна восстановиться.

В полевых условиях установка точного времени с применением автоматической привязки

к  радиосигналам  нецелесообразна  и  показания  времени  на  циферблате  и  световом  табло
устанавливают вручную. Для этого к гнездам «вход с. т. в.» (вход сигналов точного времени)
при  помощи  специального  кабеля  из  комплекта  прибора  подключают  выход  «телефон»
радиоприемника («Астра», Р-311 и др.). В гнезда «телефон» хронометра включают головные
телефоны.  Настраивают  радиоприемник  на  избранную  станцию,  передающую  секундные
радиосигналы  точного  времени.  Берут  счет  секунд  радиосигналов,  нажимают  кнопку
«сброс»  и  в  момент  передачи  сигнала  начала  минуты  или  любой  секунды,  кратной 10-ти,

отпускают кнопку. Десятые, сотые и тысячные доли секунд хронометра синхронизированы с
этими  долями  радиосигналов  времени.  Приступают  к  установке  показаний  часов,  минут  и
секунд на световом табло. Переключатель «счет времени» устанавливают в положение «дес.
сек». Нажимают кнопку «уст. цифр» и держат ее нажатой до тех пор, пока в разряде десятков
секунд  светового  табло  не  появится  нужная  цифра  секунды.  В  момент  появления  цифры
кнопку  отпускают.  Устанавливая  переключатель  «счет  времени»  в  следующее  положение,
аналогично добиваются появления на световом табло нужных цифр остальных разрядов.

Стрелочный  циферблат  кварцевого  хронометра  целесообразно  использовать  для

установки  на  нем  показаний  звездного  времени.  Для  перевода  стрелок  циферблата  служит
кнопка  с  фиксатором,  расположенная  вверху  и  справа  от  циферблата.  Перевод  стрелок
производят в следующем порядке. Снизу вверх нажимают на защелку фиксатора, после чего
утапливают до упора кнопку перевода стрелок. Вращая ее в утопленном положении против
хода  часовой  стрелки,  переводят  и  устанавливают  секундную  стрелку  циферблата.
Установив  секундную  стрелку,  начинают  вращать  кнопку  по  ходу  часовой  стрелки  и
переводят минутную и часовую стрелки циферблата на нужный отсчет. Отпускают кнопку.
Защелку отводят вниз. Хронометр готов к работе.

При  наблюдениях  на  полевых  пунктах  с  целью  экономии  электроэнергии  аккумулятора

рекомендуется  выключать  световое  табло  тумблером  «свет.  табло»  в  тех  случаях,  когда
надобность  в  его  показаниях  отсутствует.  При  повторном  включении  показания  точного
времени  восстанавливаются.  При  выполнении  наблюдений  звезд  способом  глаз - ухо
наблюдатель  может  пользоваться  звуковой  имитацией  секунд  хронометра.  Для  этой  цели
тумблером «динам» включают динамик хронометра, который воспроизводит шкалу времени.
Звуковой  сигнал,  соответствующий  секунде 60 (начало  следующей  минуты),  удлиняется.
При  регистрации  моментов  прохождений  звезд  с  помощью  малогабаритной
цифропечатающей машины МПУ8-3 начало минут звуковой индикации и показания времени
на ленте совпадают с показаниями светового табло хронометра.

Поправку  хронометра  относительно  координированного  времени,  задаваемого

радиосигналами,  определяют  при  помощи  сличающего  устройства  самого  хронометра.  Для
этого  к  гнездам  «вход  с.  т.  в.»  подключают  выход  «телефон»  радиоприемника.  В  гнезда
«телефон»  хронометра  включают  головные  телефоны.  Настраивают  радиоприемник  на
избранную  станцию,  подающую  секундные  радиосигналы  точного  времени.  Все
переключатели сличающего устройства хронометра устанавливают на цифру «9». Нажимают
кнопку  «с.  т.  в.»  и,  последовательно  переключая  переключатель  «МСЕК×100»,  фиксируют
его  в  таком  положении,  когда  в  наушниках  сигналы  времени  становятся  неслышными.
Возвращают  переключатель  из  названного  положения  на  одну  (меньшую)  цифру  вправо
(сигналы  опять  станут  слышны).  Аналогичным  образом,  действуя  последовательно
переключателями  «МСЕК×100»  и  «МСЕК»,  устанавливают  их  в  такое  положение,  когда
возобновляется  слышимость  радиосигналов,  при  повороте  клювиков  переключателей  на
одно деление вправо. Отсчеты, расположенные у клювиков переключателей, соответствуют
десятым, сотым и тысячным долям поправки хронометра. При определении знака поправки
хронометра  руководствуются  следующим  правилом.  Если  начало  минуты  хронометра
наступает раньше начала минуты радиосигналов точного времени, то поправке хронометра
придают  знак  минус,  а  дробные  доли  секунды  будут  равны  непосредственному  отсчету  по
шкалам  переключателей.  Если  же  начало  минуты  хронометра  наступает  позже  начала
минуты  радиосигналов,  то  поправке  хронометра  придают  знак  плюс,  а  дробные  доли
секунды  будут  равны  дополнению  до 1,000 отсчета,  взятого  по  шкалам  переключателей
сличающего  устройства.  Относительное  расположение  начала  минут  хронометра  и
радиосигналов удобно определять с помощью звукового индикатора хронометра. Для этого
включают  тумблер  «динам»  и  секундные  сигналы  хронометра  будут  слышны  в  динамике,
вмонтированном  в  корпус  хронометра.  Начало  минуты  хронометра  будет  отмечено
удлиненным звуковым сигналом.

Может случиться, что секунды хронометра накладываются на секундные радиосигналы. В

этом  случае  в  головных  телефонах  радиосигналы  будут  слышны  при  всех  положениях
переключателей  сличающего  устройства.  Для  определения  поправки  хронометра  в  таких
условиях  служит  тумблер  «сдвиг + 0,5 с».  При  включении  этого  тумблера  (верхнее
положение)  радиосигналы  не  будут  слышны  в  головных  телефонах  от 0,0 до 0,5 каждой
секунды,  независимо  от  положения  переключателей  сличающего  устройства,  а  при
положениях переключателей на отметки 6 - 9 радиосигналы будут хорошо прослушиваться,
и поправку хронометра можно легко определить по изложенной методике.

10.2.2. Морской хронометр 6МХ

Морской  хронометр  6МХ  предназначен  для  хранения  шкалы  времени  в  стационарных  и

полевых  условиях  и  рекомендуется  для  использования  в  практике  точных  астрономо-
геодезических  работ  в  тех  случаях,  когда  астроном  по  тем  или  иным  причинам  не  может
взять с собой в поле кварцевый хронометр.

Корпус  морского  хронометра  укреплен  на  карданном  подвесе  в  деревянном  ящике.  В

верхней  части  корпуса  находится  циферблат  (рис. 10.25) с  часовой,  минутной  и  секундной
стрелками,  который  закрыт  защитным  стеклом.  Оправа  этого  стекла  навинчивается  на
корпус хронометра. К основанию циферблата крепится механизм хронометра, включающий
в себя двигатель пружинного типа, передаточный механизм, балансир, счетчик и контактное
устройство  с  выходом  в  виде  двух  клемм  и  подключенными  к  ним  проводами  с  вилкой.
Внизу  корпуса  имеется  отверстие  для  завода  двигателя  с  помощью  ключа,  входящего  в
комплект хронометра.

Точностные показатели морского хронометра более чем на порядок уступают точностным

показателям кварцевых хронометров, но и они могут быть реализованы лишь в том случае,
если  при  эксплуатации  хронометра  соблюдаются  необходимые  меры  предосторожности.
Нельзя  переворачивать  хронометр  вниз  циферблатом.  При  переноске  хронометр  следует
оберегать  от  ударов  и  толчков,  а  также  от  резких  поворотов,  так  как  последние  могут
привести  к  увеличению  амплитуды  колебаний  балансира,  из-за  чего  возможны  потери
полусекундных  интервалов  времени.  Хронометр  следует  хранить  в  отапливаемом
помещении,  защищать  от  прямых  лучей  Солнца  и  резких  перепадов  температуры
окружающего воздуха.

Пружинный двигатель хронометра заводят ежедневно в одно и то же время, за 3 - 4 ч до

начала  наблюдений,  всегда  до  одного  и  того  же  отсчета  указателя  завода  на  циферблате.
Обычно  работа  хронометра  осуществляется  в  интервале 8 - 32 делений  шкалы  указателя
завода. Завод двигателя выполняют в последовательности:

хронометр  осторожно  вынимают  из  ящика,  удерживают  его  в  одной  руке  циферблатом

вверх, другой рукой находят отверстие в нижней части корпуса и вставляют ключ;

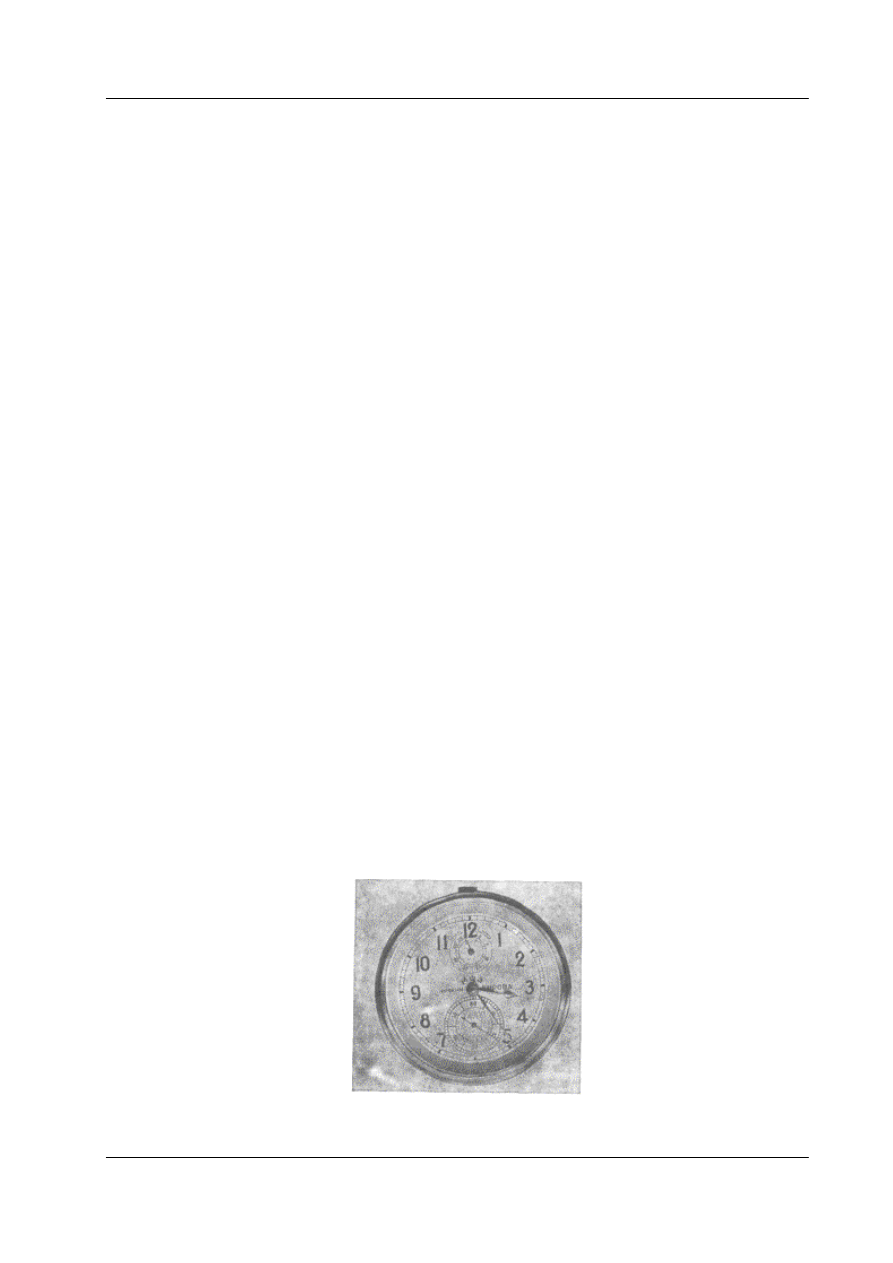

Рис. 10.25. Морской хронометр «6МХ»

вращают ключ по часовой стрелке до тех пор, пока стрелка указателя завода не покажет

на  отсчет 8. Если  хронометр  до  этого  не  работал,  поворотом  корпуса  на 0,4 - 0,5 оборота
дают толчок для начала колебаний балансира;

вынув ключ, вновь ставят хронометр в ящик.
Для  перестановки  стрелок  хронометра  осторожно  отвинчивают  оправу  с  защитным

стеклом,  насаживают  ключ  на  четырехгранный  выступ оси  минутной  стрелки  и  вращают  в
направлении  по  часовой  стрелке  до  нужного  отсчета  часов  и  минут,  обращая  при  этом
внимание на то, чтобы показания минутной и секундной стрелок были взаимно согласованы.
Категорически  запрещается  вращать  минутную  стрелку  в  направлении,  обратном
собственному ее движению, так как это ведет к поломке хронометра.

При  транспортировке  хронометра  на  короткие  расстояния  его  переносят  в  руках,

упакованным в ящике с мягкой обивкой. Во время переездов гужевым или автомобильным
транспортом  хронометр  держат  на  коленях.  Во  время  транспортировки  хронометр  не
останавливают.

При  записи  шкалы  времени,  воспроизводимой  контактным  устройством  хронометра  на

ленте хронографа ХПМ-3, до начала наблюдений определяют, какому положению секундной
стрелки соответствует пропуск марки на ленте хронографа. Если при этом обнаружится, что
пропуск  марки  на  ленте  происходит  не  в  момент 0,0  с  по  циферблату  хронометра,  а,
например,  в  момент 59,5 с,  то  при  расшифровке  ленты  вводят  соответствующую  поправку
(за  фазу  хронометра)  в  моменты  зарегистрированных  событий - в  нашем  случае  снятые  с
ленты моменты должны быть уменьшены на 0,5 с. Разметку же ленты выполняют в обычном
порядке,  не  обращая  внимания  на  фазу,  а  поправку  за  нее  вводят  в  средний  момент
наблюдений.

10.2.3. Кварцевый хронометр «Chronotome CP»

Средний  кварцевый  хронометр «Chronotome CP» фирмы  «Раtek Philippe Geneve»,

входящий  в  комплект  астрономического  теодолита  Вильд  Т4 (рис. 10.26), состоит  из
собственно  хронометра  1  и  усилителя  5  типа  РОВ-12,  с  помощью  которого  производится
регистрация  показаний  хронометра  на  ленту  царапающего  хронографа «Favag». Для
индикации  времени  хронометр  снабжен  циферблатом  2  с  часовой,  минутной  и  секундной
стрелками, кнопками 3, 9, 13 регулировки показаний времени и разъемами 4 выхода частот.
Усилитель  РОВ-12  крепится  к  корпусу  хронометра  четырьмя  винтами  и  также  имеет
разъемы  входа  частот.  Длительность  выходных  импульсов,  подаваемых  усилителем  на
хронограф,  может  регулироваться  ручками  11  и  12.  Маркировка  начала  минуты  (пропуск
одной  секундной  марки) устанавливается  кнопкой  7.  Для  подведения  питания  к усилителю
12  В  постоянного  тока  и  контроля  служат  разъем  6,  предохранитель  10  и  контрольная
лампочка 8.

Техническая характеристика хронометра

Стабильность хода при постоянной температуре, с/сут................................ 0,02
Максимальная вариация суточного хода при Т = +20 °С............................ ± 0,05 с
Рабочий диапазон температур, °С............................................................ От -20 до +70
Питание.............................................................................................  Внутреннее  от  шести

элементов типа А343

Размеры, мм................................................................................................ 245×138×100
Масса, кг............................................................................................................... 3,8
Напряжение питания усилителя РОВ-12, В...................................................... 12
Продолжительность выходных импульсов...................................... 10 - 80 мс (f = 1 Гц)
Напряжения выходных частот при нагрузке более 1000 Ом, В...................... 1,0
Размеры усилителя, мм............................................................................... 120×205×62
Масса усилителя, мм............................................................................................ 2
