ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 42

головка оси зеркала освещения поля зрения трубы; 21 - винты крышки люка юстировочных винтов для

исправления вертикальной коллимации; 22 - защитная крышка винта перестановки вертикального круга; 23 -

контактный уровень при алидаде вертикального круга; 24 - патрон с лампой для подсветки вертикального

круга; 25 - разгрузочное устройство горизонтальной оси; 26 - окуляр оптического микрометра вертикального

круга; 27 - подвесной уровень; 28 - наводящий винт алидады горизонтального круга; 29 - арретирующее кольцо

для разгрузки вертикальной оси во время транспортировки; 30 - токопередающие шины вертикальной оси; 31 -

круглый уровень для приближенного горизонтирования теодолита



Рис. 10.7. Теодолит Вильд Т4. Вид со стороны наводящего винта трубы:

32 - выключатель подсветки горизонтального круга; 33 - выключатель подсветки поля зрения трубы; 34 -

выключатель подсветки вертикального круга; 35 - соединительный провод; 36 - наводящий винт зрительной

трубы; 37 - элевационный винт алидады вертикального круга; 38 - головка винта оптического микрометра

вертикального круга; 39 - патрон с лампой для подсветки поля зрения трубы; 40 - головка винта с диафрагмами

для изменения освещенности поля зрения трубы; 41 - элевационный винт уровней Талькотта; 42 -

закрепительный винт зрительной трубы; 43 - головка винта микрометра со шкалой; 44 - сигнальная лампа для

установки алидады горизонтального круга на заданный отсчет; 45 - выключатель подсветки вертикального

круга-искателя; 46 - индекс горизонтального круга-искателя; 47 - горизонтальный круг-искатель; 48 - патрон с

лампой для подсветки горизонтального круга; 49 - юстировочный винт подставки трубы; 50 - крышка люка с

юстировочными винтами сетки нитей микрометра



Вертикальная ось теодолита (рис. 10.13) цилиндрическая, с трением качения в верхней ее

части.  На  время  транспортировки  разгрузка оси  производится  арретирующим устройством.
Горизонтальная  ось  теодолита  (рис. 10.14) имеет  симметричную  форму.  Расстояние  между
рабочими  сечениями  цапф 330 мм.  Неправильности  фигур  цапф  и  внешней  поверхности
вращающихся  лагер,  как  правило,  не  превышают ± 0,8 мкм.  Для  обеспечения  легкости
вращения в теодолите применена разгрузка горизонтальной оси. Наводящие винты алидады
горизонтального  круга  по  азимуту  и  трубы  по  высоте  расположены  на  подставках
горизонтальной оси и отделены от закрепительных винтов.

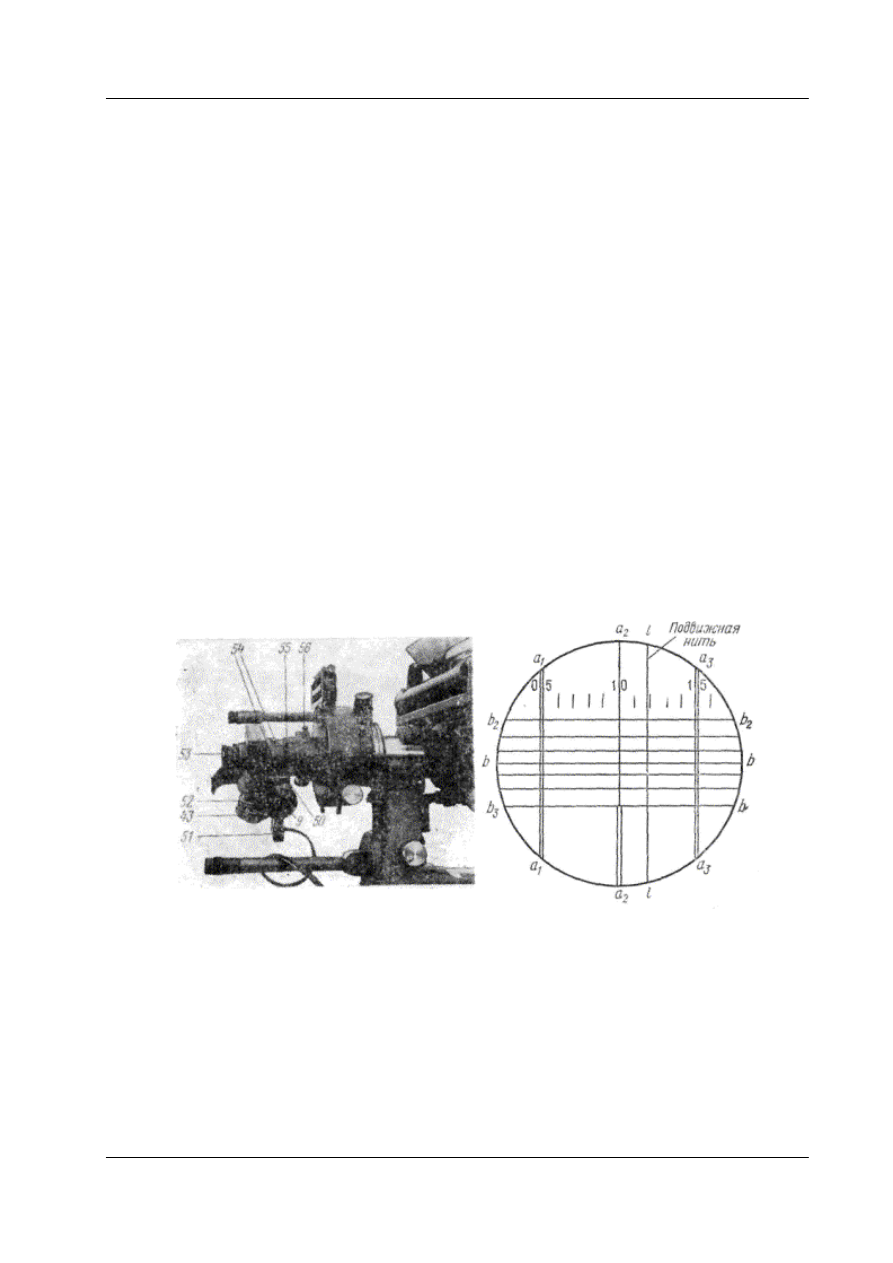

Рис. 10.8. Окулярный конец горизонтальной оси теодолита Т4:

51 - вилка с проводом для подключения контактного микрометра; 52 - контактный цилиндр; 53 - окуляр; 54 -
юстировочные винты сетки нитей; 55 - юстировочный винт для фокусировки трубы; 56 - юстировочные винты
тубуса



Рис. 10.9. Сетка нитей контактного микрометра теодолита Т4

Контроль за положением трубы по высоте осуществляется с помощью двух жидкостных

уровней,  смонтированных  на  общей  раме.  Рама  может  скрепляться  с  горизонтальной  осью
или с подставкой оси. Для приведения пузырьков уровня в нуль-пункт служит элевационный
винт.  Для  измерения  наклона  алидады  горизонтального  круга  и  горизонтальной  оси
теодолита служит подвесной жидкостный уровень. Оправа уровня снабжена юстировочными

винтами,  с  помощью  которых  производится  регулировка  положения  ампулы  в
горизонтальной и вертикальной плоскостях.

На  основании  теодолита  имеются  приливы,  в  которых  закреплены  втулки  подъемных

винтов.  На  внешней  части  основания  находятся  устройство  для  перестановки
горизонтального  круга,  горизонтальный  круг-искатель,  а  также  выключатели  освещения
поля  зрения  трубы,  горизонтального  и  вертикального  кругов.  Силовые  и  измерительные
электрические  цепи  теодолита  через  наружные  контакты  и  токопроводящие  кольца
горизонтальной и вертикальной осей выводятся к клеммам штепсельного разъема.

Комплект  астрономического  теодолита  Вильд  Т4  включает  в  себя  четыре  укладочных

ящика, в которых находятся (рис. 10.15) горизонтальная ось с главной трубой, основание с
алидадой горизонтального круга, подвесной уровень, запасные детали и принадлежности.

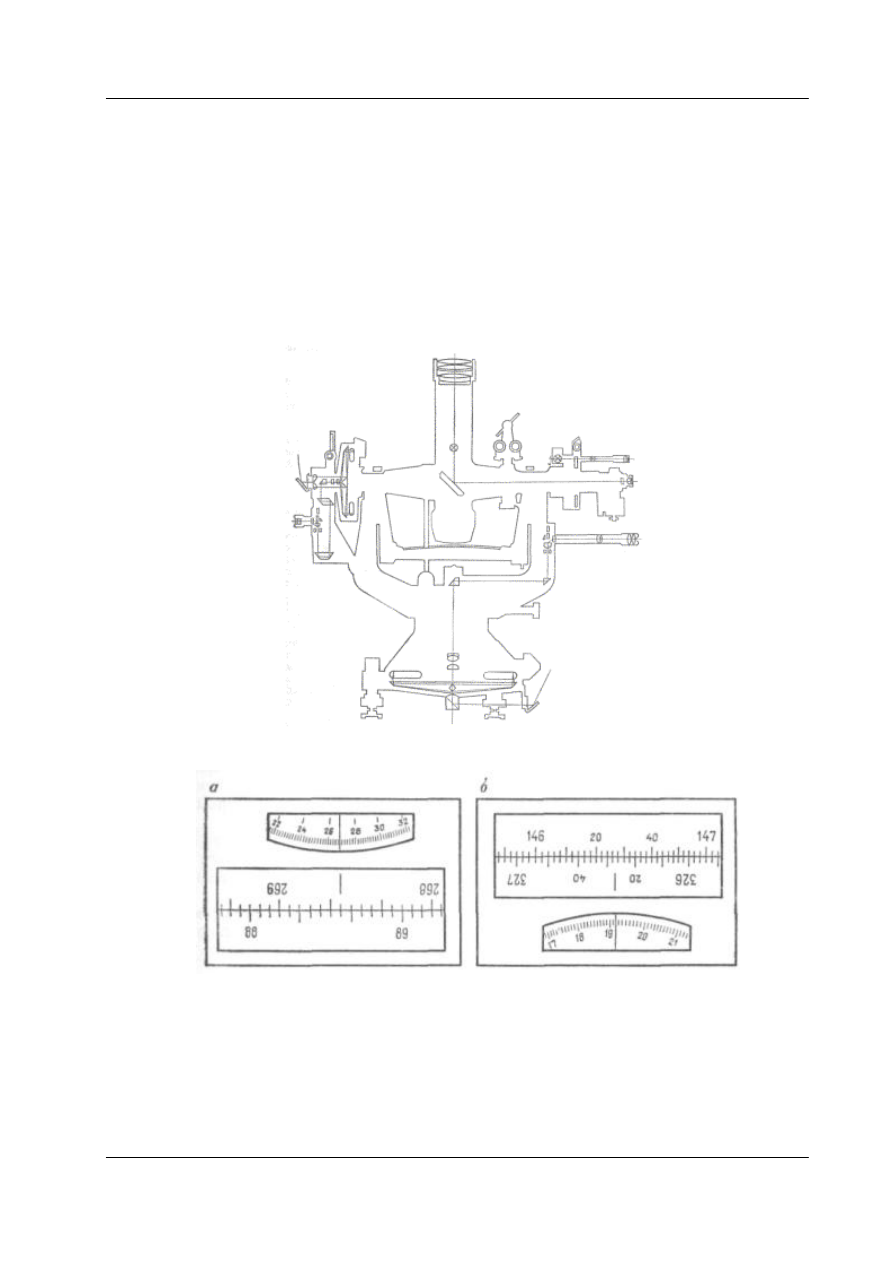

Рис. 10.10. Оптическая схема теодолита Т4



Рис. 10.11. Поле зрения оптических микрометров:

a - горизонтального круга; б - вертикального круга

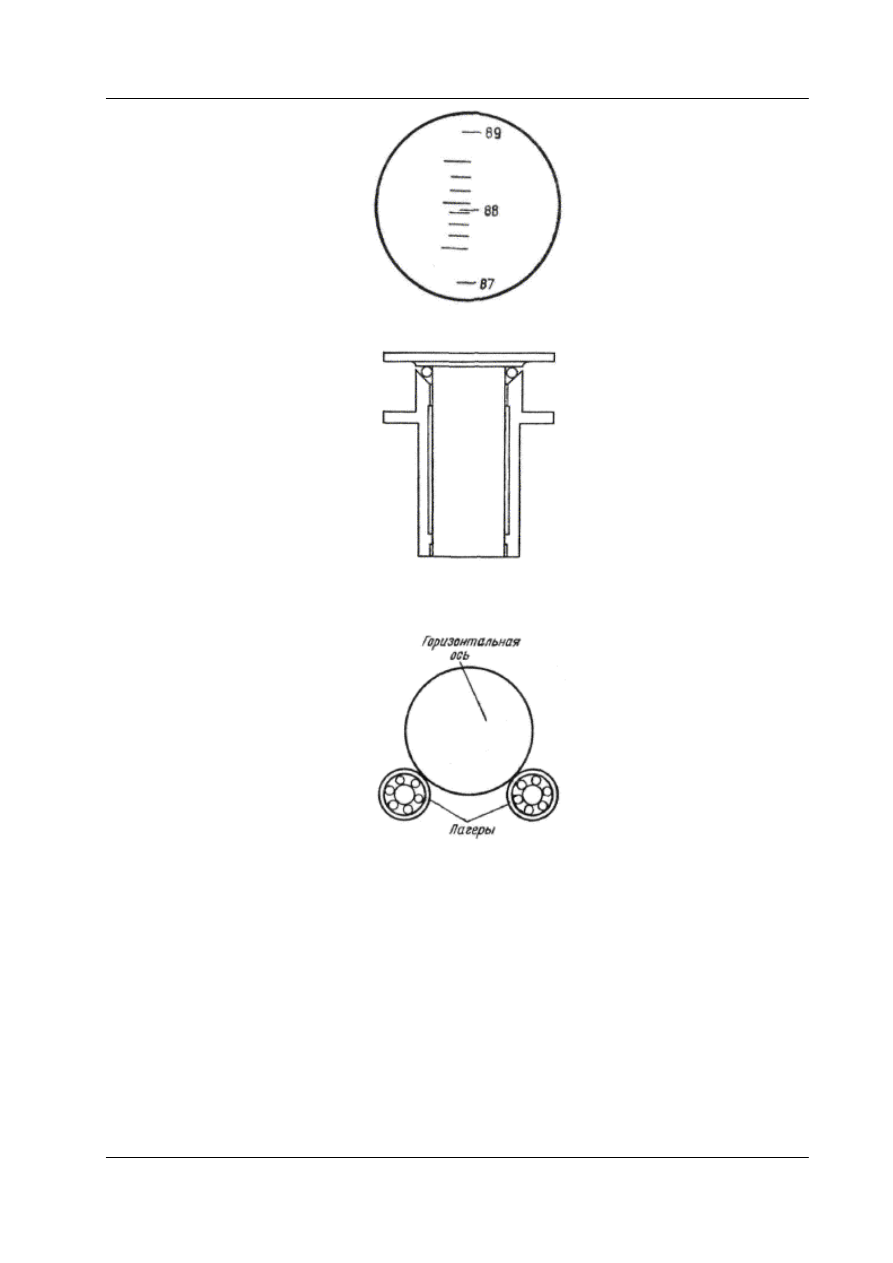

Рис. 10.12. Поле зрения окуляра вертикального круга-искателя



Рис. 10.13. Кинематическая схема вертикальной оси теодолита Т4



Рис. 10.14. Кинематическая схема узла вращения горизонтальной оси теодолита Т4

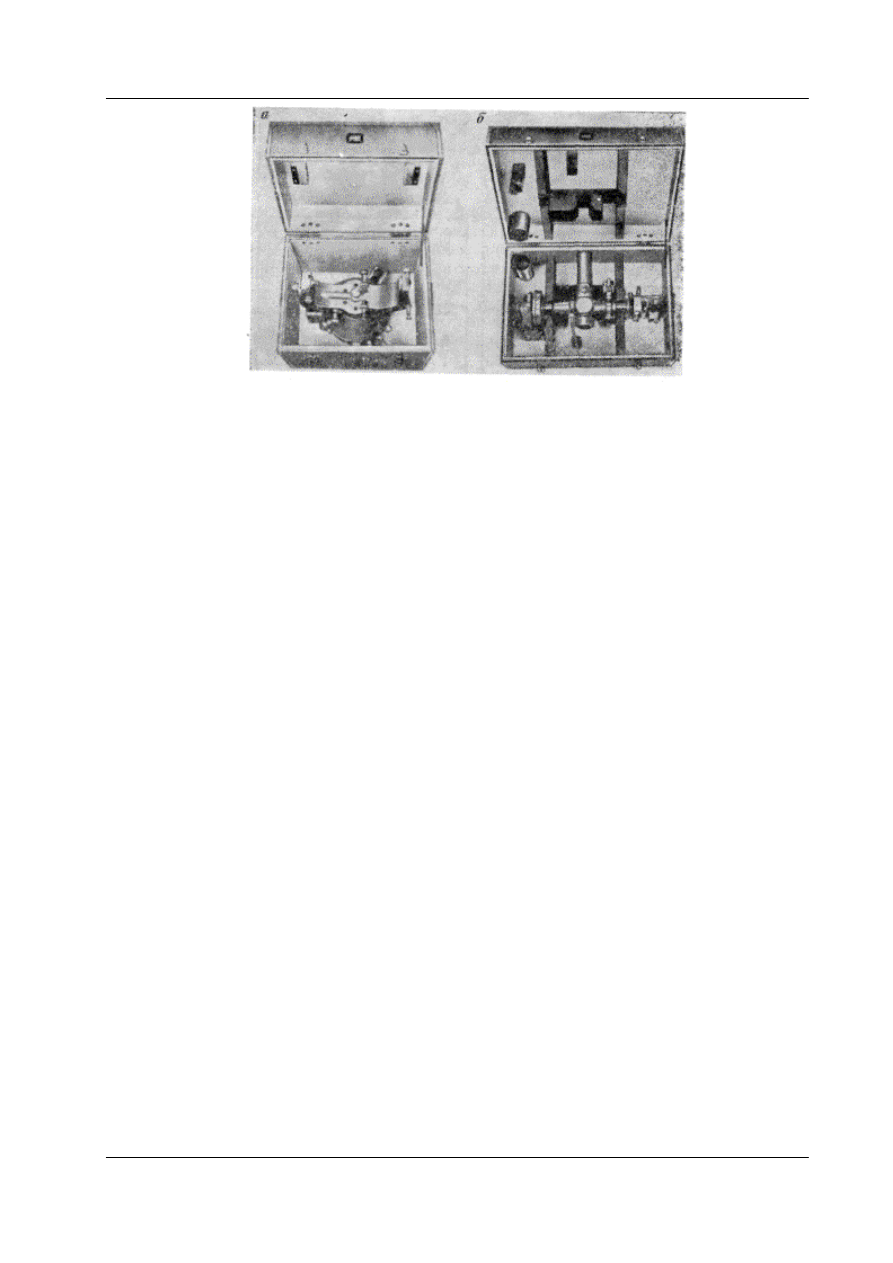

Рис. 10.15. Упаковка теодолита Т4:

a - укладочный ящик с нижней частью теодолита; б - укладочный ящик с горизонтальной осью и трубой



10.1.3. Астрономический теодолит ДКМ3-А

Теодолит  ДКМ3-А  (рис. 10.16, 10.17, 10.18), выпускаемый  фирмой  «Керн-Аарау»,

Швейцария,  отличается  от  всех  остальных  приборов  такого  типа  и  точности  легкостью,
компактностью, оригинальным решением ряда узлов и устройств.

Главная  труба  теодолита - центральная,  ломаная,  зеркально-линзовая.  Ее  хорошие

оптические качества позволяют производить наблюдения звезд с блеском 2,5 - 3,0 в дневное
время.  Изображение  предмета  в поле  зрения  трубы  обратное  в  направлении  право - лево  и
прямое в направлении верх - низ. Фокусировка трубы внутренняя.

Подсветка поля зрения в ночное время производится специальным осветителем.
Коробка  окулярного,  контактного  микрометра  крепится  к  тубусу  винтами.  Каретка

микрометра - внецентренная. На оси микрометрического винта имеются перекидные шайбы
с  выступами,  с  помощью  которых  ограничивается  расход  движения  каретки.  Неподвижная
сетка (рис. 10.19) содержит пять горизонтальных и одну вертикальную нити, а также шкалы
оборотов  винта  и  параллактических  (позиционных)  углов.  Неподвижная  сетка  нитей
включает одиночную нить и биссектор.

Шкала  делений  микрометра  стеклянная,  разбита  на 120 делений.  Окуляр  для  отсчета  по

ней  находится  рядом  с  окуляром  главной  трубы,  на  крышке  коробки  микрометра.
Контактный  механизм  микрометра  снабжен  устройством  для  отключения  от  цилиндра  с
контактами. Цена оборота винта микрометра 120", измерительный расход каретки равен ± 6'
от нуль-пункта для одиночной подвижной нити и ± 12' для биссектора.

Для отсчета по кругам теодолита служит оптический микрометр, в поле зрения которого

(рис. 10.20) выведены изображения шкал вертикального и горизонтального кругов, а также
шкалы  микрометра.  Для  отсчетов  по  кругам  на  изображения  делений  кругов  наводят
биссекторы  шкалы  микрометра.  Значения  градусов  и  минут  оценивают  по  положению
треугольной марки с индексом.

Теодолит ДКМ3-А имеет разнесенную вертикальную ось с трением качения (рис. 10.21).

Горизонтальная  ось  теодолита  (рис. 10.22) свободная,  с  закрытыми  цапфами.  Расстояние
между рабочими сечениями цапф составляет около 150 мм.

Контроль за положением горизонтальной оси осуществляется по показаниям накладного

уровня,  ножки  которого  опираются  на  ось  за  пределами  рабочих  поверхностей  цапф.
Уровень на оси не переставляется.

Кроме накладного уровня, теодолит снабжен цилиндрическим жидкостным уровнем при

алидаде  горизонтального  круга  и  круглым  уровнем  для  приближенного  горизонтирования.
Измерение  малых  углов  наклона  трубы  производится  с  помощью  двух  талькоттовских
