ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 41

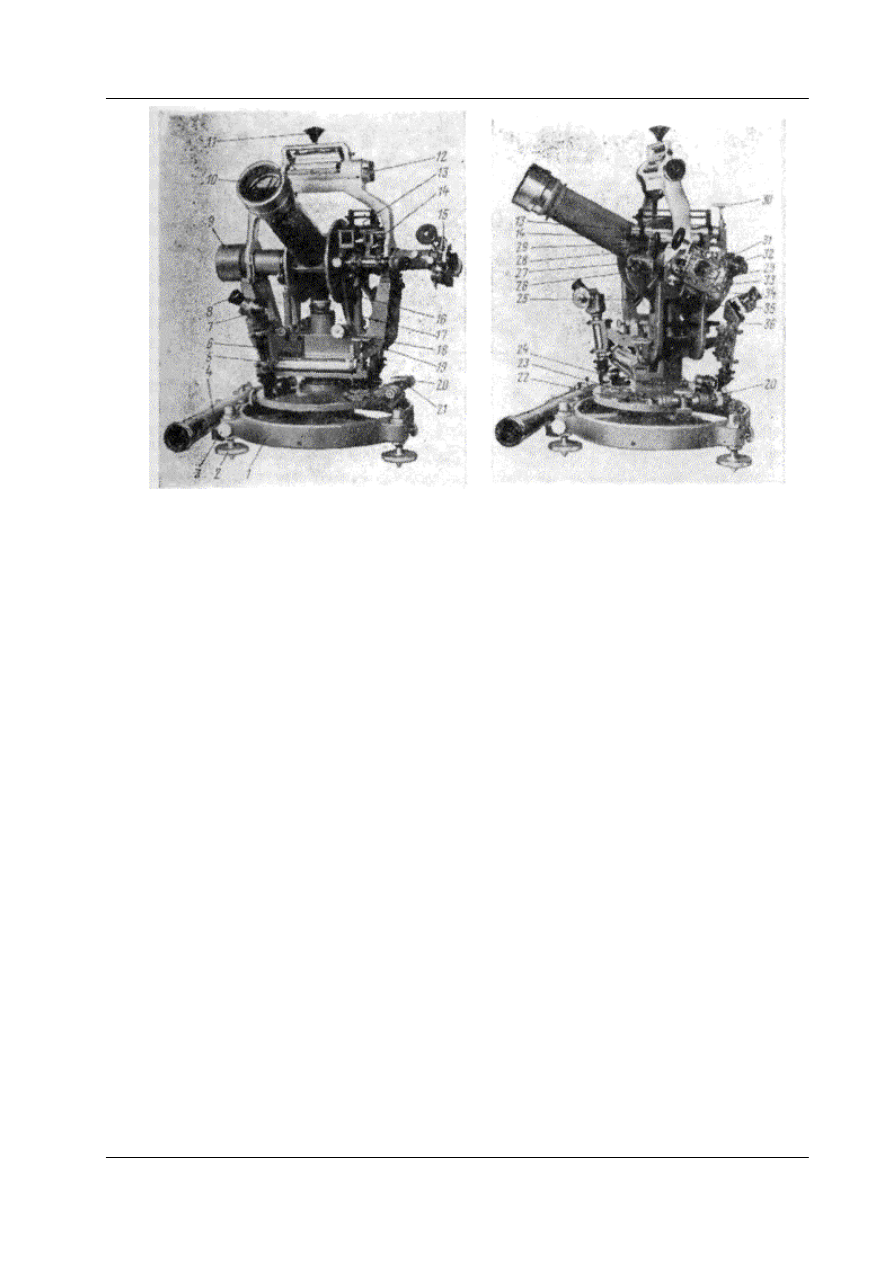

Рис. 10.1. Астрономический теодолит АУ 2/10. Вид со стороны объектива трубы:

1 - подставка; 2 - подъемный винт; 3 - закрепительный винт подъемного винта; 4 - поверительная труба; 5 -

уровень при алидаде горизонтального круга; 6 - кронштейн микроскопа-микрометра; 7 - головка винта

микроскопа-микрометра; 8 - окуляр микроскопа-микрометра; 9 - противовес горизонтальной оси; 10 - объектив
зрительной трубы; 11 - накладной уровень горизонтальной оси; 12 - исправительные винты накладного уровня;

13 - ампула талькоттовского уровня; 14 - ампула уровня вертикального круга; 15 - контактный микрометр; 16 -

вертикальный круг; 17 - стойка разгрузочного устройства горизонтальной оси; 18 - наводящий винт трубы; 19 -

элевационный винт уровня алидады горизонтального круга; 20 - наводящий винт алидады горизонтального

круга; 21 - закрепительный винт алидады горизонтального круга



Рис 10.2. Астрономический теодолит АУ 2/10.

Вид со стороны окулярного конца горизонтальной оси:

22 - окно для отсчета по горизонтальному кругу-искателю; 23 - контрпружина наводящего винта; 24 - патрон с

лампой для подсветки горизонтального круга; 25 - винт для крепления рамы талькоттовского уровня к

горизонтальной оси; 26 - котировочный винт микрометра; 27 - окуляр микроскопа-микрометра вертикального

круга; 28 - приводная ручка винта контактного микрометра; 29 - закрепительный винт коробки контактного

микрометра; 30 - элевационный винт талькоттовского уровня; 31 - шкала головки винта контактного

микрометра; 32 - окуляр зрительной трубы; 33 - кожух контактного устройства микрометра; 34 - вилка

контактного микрометра; 35 - юстировочный винт; 36 - ограничительная вилка рамы талькоттовского уровня

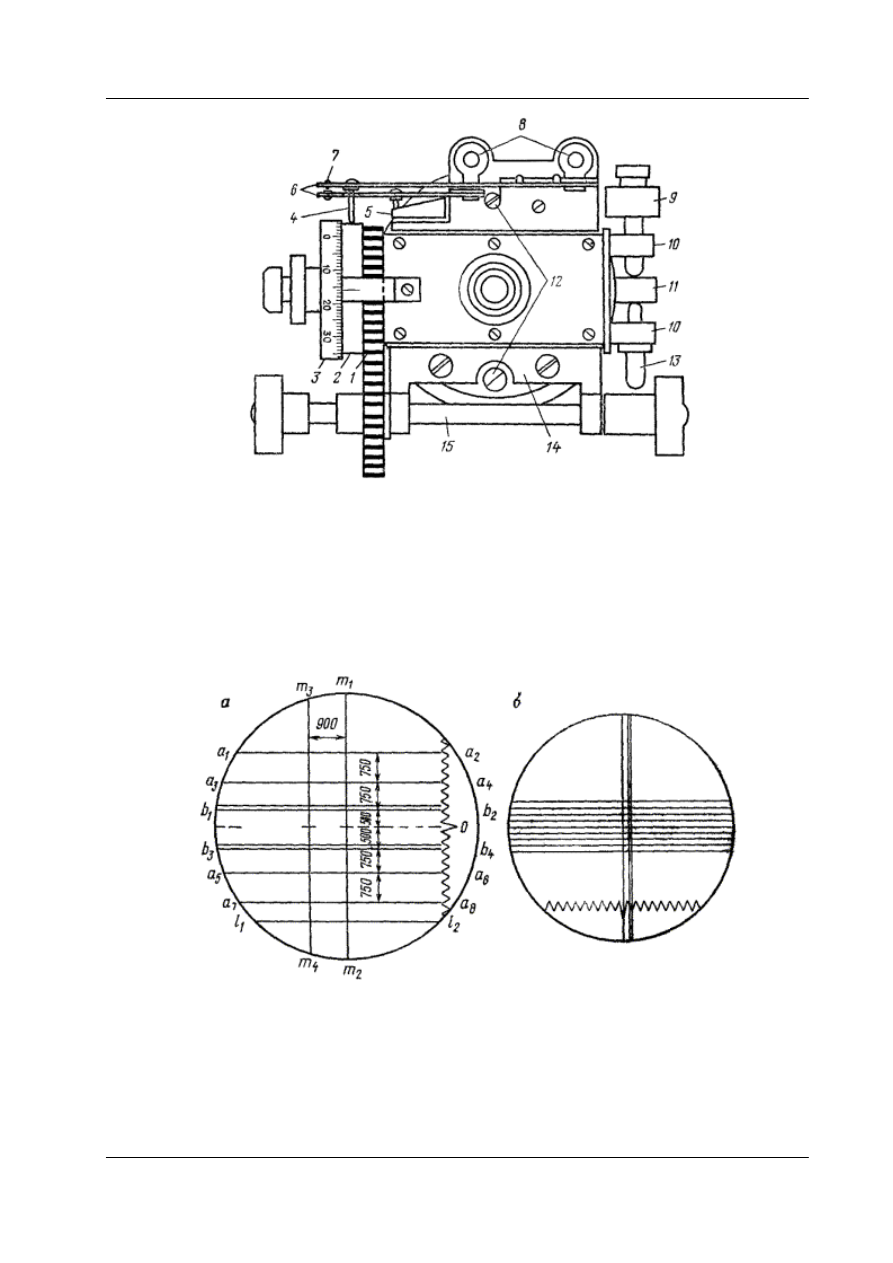

Рис. 10.3. Схема контактного микрометра астрономического универсального теодолита

АУ 2/10:

1 - кольцевая цилиндрическая шестерня привода микрометрического винта; 2 - контактный цилиндр; 3 -

головка микрометрического винта со шкалой; 4 - штифт подвижной контактной пластины; 5 - регулировочный

диск; 6 - контактные пластины; 7 - контакты; 8 - разъем для подключения контактного микрометра к
регистрирующему устройству; 9 - винт для приведения подвижной нити микрометра в вертикальное

положение; 10 - стойки; 11 - водильце; 12 - винты крепления микрометра к тубусу; 13 - патрон с пружиной; 14 -

держатель оси маховичков; 15 - ось привода микрометрического винта





Рис. 10.4. Сетки нитей АУ 2/10:

а - контактного микрометра; б - окулярного микрометра

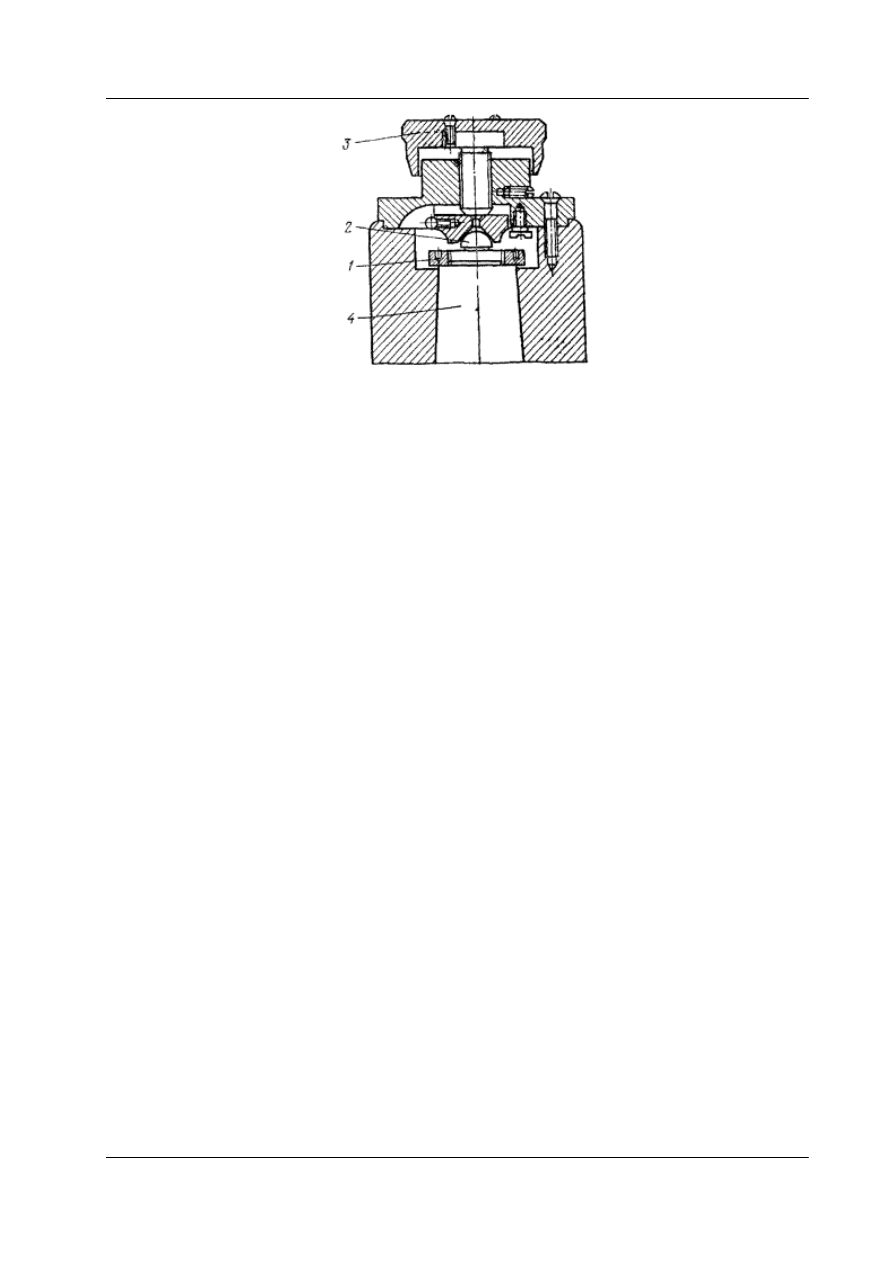

Рис. 10.5. Регулировочный конец вертикальной оси АУ 2/10:

1 - ограничительная гайка; 2 - шаровая опора; 3 - регулировочный грибок; 4 - вертикальная ось



Вертикальная  ось  теодолита  (рис. 10.5) коническая,  регулируемая,  с  шаровой

поверхностью  в  верхней  части,  на  которую  через  промежуточную  подушку  передается
усилие  винта,  регулирующего  вращение  алидады  горизонтального  круга.  На  уступе
вертикальной оси свободно лежит горизонтальный круг, имеющий, кроме основного кольца
делений,  дополнительную  градусную  шкалу  для  приближенной  установки  алидады  на
нужное направление. Для отсчетов по кругу служат два микроскопа-микрометра, на каретках
которых натянуты два паутиновых биссектора.

Точное  наведение  трубы  теодолита  на  объект  визирования  выполняется  с  помощью

наводящих винтов, расход которых составляет ± 2° от среднего положения. К нижней части
основания теодолита крепится поверительная труба, фокусное расстояние которой равно 360
мм, а цена оборота винта микрометра составляет 150".

Для  переноски  и  транспортировки  теодолит  укладывается  в  два  ящика  с  брезентовыми

чехлами. Масса теодолита в ящиках 72 кг.

В  комплект  теодолита,  выпускаемый  заводом,  входят:  маркопечатающий  хронограф

ХПМ-3,  тамбур  для  хронографической  ленты,  прибор  для  расшифровки  хронограмм.
Фотоэлектрическая  установка,  методика  наблюдений  с  которой  дана  в  разд. 7, в  комплект
теодолита не входит, она была изготовлена в нескольких экземплярах.

Многолетняя  практика  показала,  что  визуальные  астрономические  определения  с

теодолитом  АУ 2/10 выполняются  со  следующими  средними  квадратическими  ошибками
единицы веса:

определение широты по способу Талькотта ± 0,75";
определение поправки хронометра по способу Цингера или Деллена ± 0,040

s

secφ;

определение астрономического азимута по часовому углу Полярной ± 0,75"secφ.
Наличие  поверительной  трубы  в  комплекте  теодолита  позволяет  применять  его  для

определения азимутов, как с поверхности земли, так и со столиков сигналов.

10.1.2. Астрономический теодолит Вильд Т4

Теодолит  Вильд  Т4,  выпускаемый  фирмой  «Вильд»,  Швейцария,  с  середины 40-х  годов,

является  в  настоящее  время  наиболее  распространенным  прибором,  применяемым  для
выполнения полевых астрономических определений в большинстве стран мира.

Конструктивно  теодолит  (рис. 10.6, 10.7) состоит  из  двух  частей - основания  с

подъемными  винтами  и  алидадой  горизонтального  круга;  горизонтальной  оси  с  главной
зрительной трубой, микрометром и вертикальным кругом.

Главная труба теодолита - центральная, ломаная. Ее оптическая система включает в себя

объектив  с  просветленной  оптикой,  поворотное  плоское  зеркало  и  окуляр.  Изображение

предмета  в  поле  зрения  окуляра  прямое  в  направлении  право - лево  и  обратное  в
направлении верх - низ.

Контактный  микрометр  (рис. 10.8) вставляется  в  полость  горизонтальной  оси,  имеющей

продольный  паз  для  направляющей  планки  тубуса.  Фокусировка  трубы  осуществляется
продольным  перемещением  тубуса  в  оси,  а  переход  от  азимутальных  к  зенитальным
способам астрономических определений - разворотом тубуса с микрометром в полости оси.
К  корпусу  микрометра  внутри  коробки  жестко  крепится  цилиндрическая  стойка  с
неподвижной  (рис. 10.9) сеткой  нитей.  Стеклянная  пластинка  с  подвижной  нитью  и
окуляром микрометра укреплены на каретке.

Благодаря совместному движению подвижной нити и окуляра наблюдатель всегда видит

объект  визирования  в  центре  поля  зрения.  Контактный  цилиндр  микрометра  содержит 10
основных  и  один  опознавательный  контакты.  Шкала  головки  винта  разделена  на 100
делений,  с  оцифровкой  через  каждые 10 делений.  Цена  оборота  винта  микрометра  около
150". Измерительный расход каретки составляет ± 15' от нуль-пункта. Перемещение каретки
по  направляющим  осуществляется  ручками привода,  вращение  оси  которого  через  систему
конических и цилиндрических шестерен передается на микрометрический винт.

Стеклянные  горизонтальный  и  вертикальный  круги  теодолита  имеют  (рис. 10.10)

автономные  оптические  системы  отсчета.  Откидной  окулярный  конец  тубуса  оптического
микрометра  горизонтального  круга  расположен  под  коробкой  контактного  микрометра,  на
подставке  горизонтальной  оси.  Основание  вертикального  круга  теодолита  скреплено  с
горизонтальной осью, а алидада с оптическим микрометром и уровнем свободно вращается
вокруг  нее.  Вертикальный  круг,  так  же  как  и  горизонтальный,  снабжен  устройством  для
перестановки.  Вид  поля  зрения  оптических  микрометров,  а  также  вертикального  круга-
искателя показан на рис. 10.11 и 10.12.

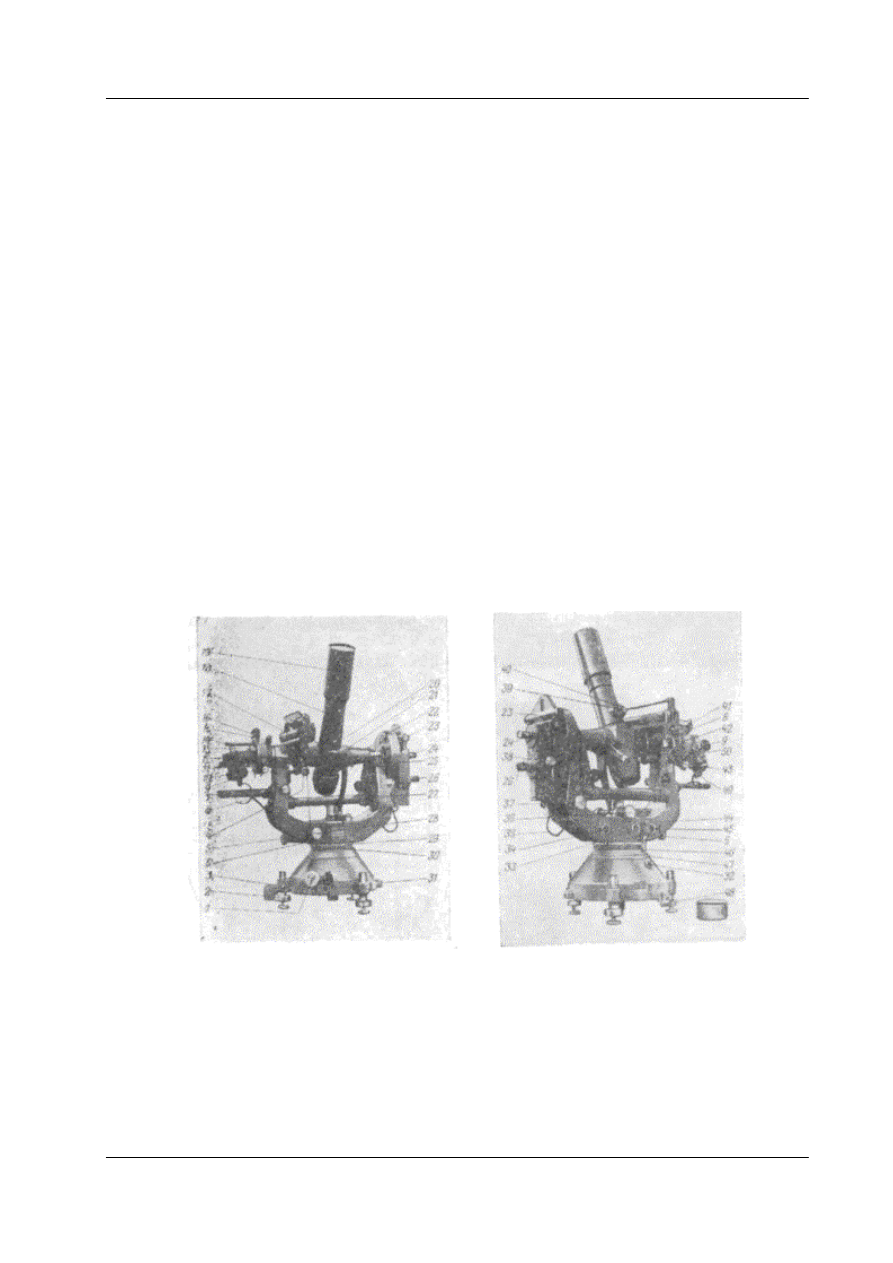

Рис. 10.6. Теодолит Вильд Т4. Вид со стороны наводящего винта горизонтального

круга:

1 - винт для перестановки горизонтального круга; 2 - подъемные винты; 3 - закрепительные винты подъемных

винтов; 4 - винт для скрепления кронштейна талькоттовских уровней с горизонтальной осью; 5 -

закрепительный винт алидады горизонтального круга; 6 - винт для крепления рамы талькоттовских уровней к

кронштейну; 7 - окулярное колено оптического микрометра горизонтального круга; 8 - головка винта

оптического микрометра горизонтального круга; 9 - приводная ручка винта контактного микрометра; 10 -

установочный винт алидады круга-искателя; 11 - токопередающая шина горизонтальной оси; 12 - контактный

микрометр; 13 - юстировочный винт сетки нитей контактного микрометра; 14 - микроскоп вертикального

круга-искателя; 15 - патрон с лампой для подсветки вертикального круга-искателя; 16 - уровень при алидаде

вертикального круга-искателя; 17 - ампулы талькоттовского уровня; 18 - зрительная труба; 19 - бленда; 20 -
