уровней, укрепленных на общей раме. Рама с уровнями съемная и устанавливается на конец

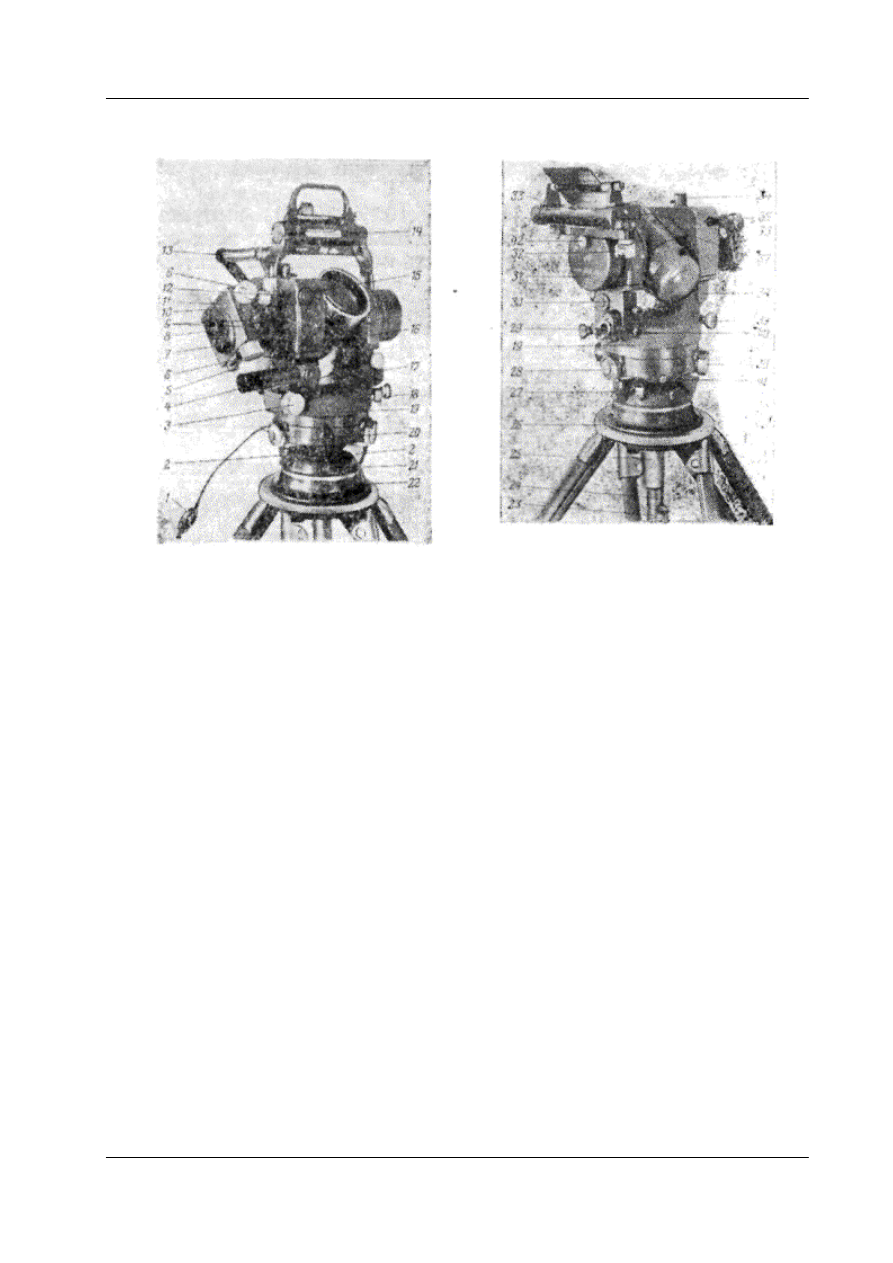

Рис. 10.16. Теодолит ДКМ3-А. Вид со стороны контактного микрометра: 1 - кабель электропитания с проходным выключателем; 2 - выступы для установки теодолита; 3 - головка винта оптического микрометра; 4 - окуляр оптического микрометра горизонтального и вертикального кругов; 5 - лампа для подсветки шкалы контактного микрометра; 6 - приводная ручка винта микрометра; 7 - окуляр для отсчета по шкале контактного микрометра; 8 - окуляр зрительной трубы; 9 - вилка контактного микрометра; 10 - корпус контактного микрометра; 11 - рычаг для отключения контактов микрометра; 12 - подсветка шкалы ампулы уровня вертикального круга; 13 - подсветка шкалы ампулы накладного уровня; 14 - накладной уровень горизонтальной оси; 15 - пробка люка с юстировочными винтами уровня вертикального круга; 16 - зрительная труба; 17 - уровень при алидаде горизонтального круга; 18 - закрепительный винт алидады горизонтального круга; 19 - алидадная часть теодолита; 20 - основание для установки теодолита; 21 - подставка; 22 - трегер сферической формы
Рис. 10.17. Теодолит ДКМ-3А. Вид со стороны рамы с талькоттовскими уровнями: 23 - круглый уровень для приближенного горизонтирования теодолита; 24 - механический центрир; 25 - зажимная гайка; 26 - диск штатива; 27 - прижимной рычаг центрального замка; 28 - эксцентрики для точного горизонтирования теодолита; 29 - иллюминатор для подсветки горизонтального и вертикального кругов; 30, 38 - колонки с опорами для оси вращения зрительной трубы; 31 - противовес; 32 - элевационный винт талькоттовского уровня; 33 - оправы с ампулами талькоттовского уровня; 34 - контактная призма для совмещения концов пузырьков уровня вертикального круга; 35 - разъем; 36 - винт для поворота коробки микрометра на 90°; 37 - защитная крышка гнезд подсветки поля зрения трубы; 39 - винт для поворота алидады вертикального круга; 40 - оптический центрир; 41 - разъем; 42 - головка винта для скрепления талькоттовского уровня с горизонтальной осью

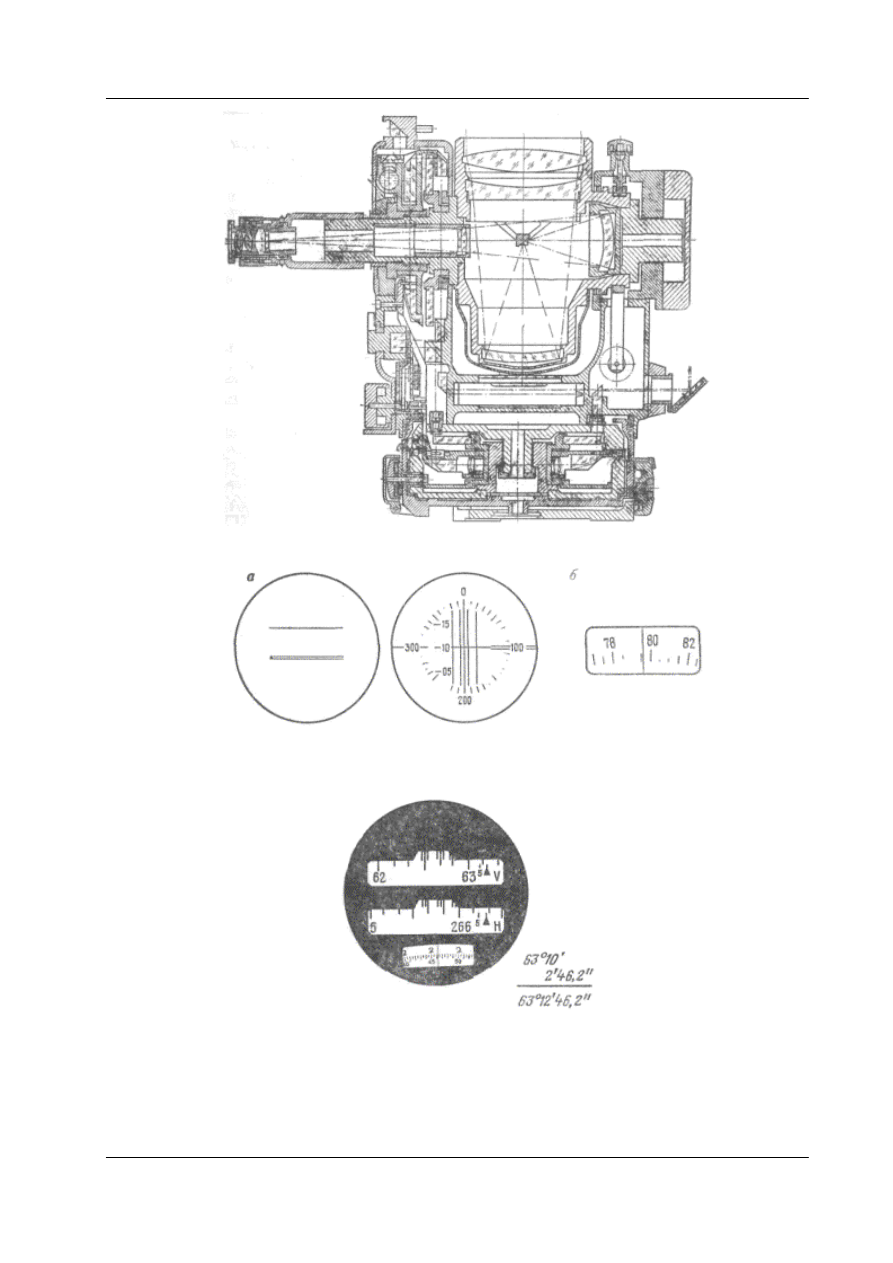

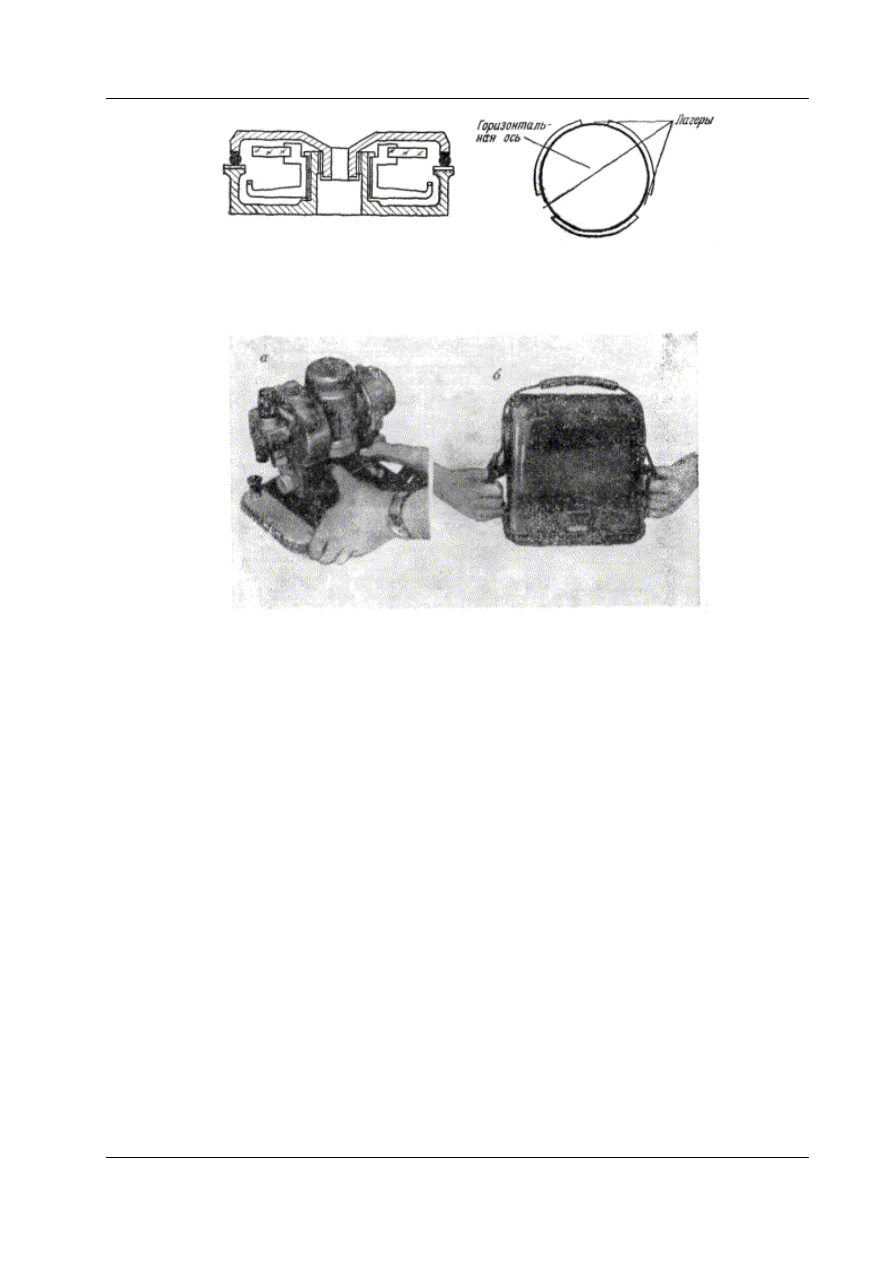

Подъемные винты теодолита горизонтальные, с осями, снабженными резьбой переменного диаметра. Укладка теодолита для переноски производится (рис. 10.23) на металлический поддон, закрываемый кожухом. При перевозке поддон с кожухом помещается в деревянный ящик. |
