ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 46



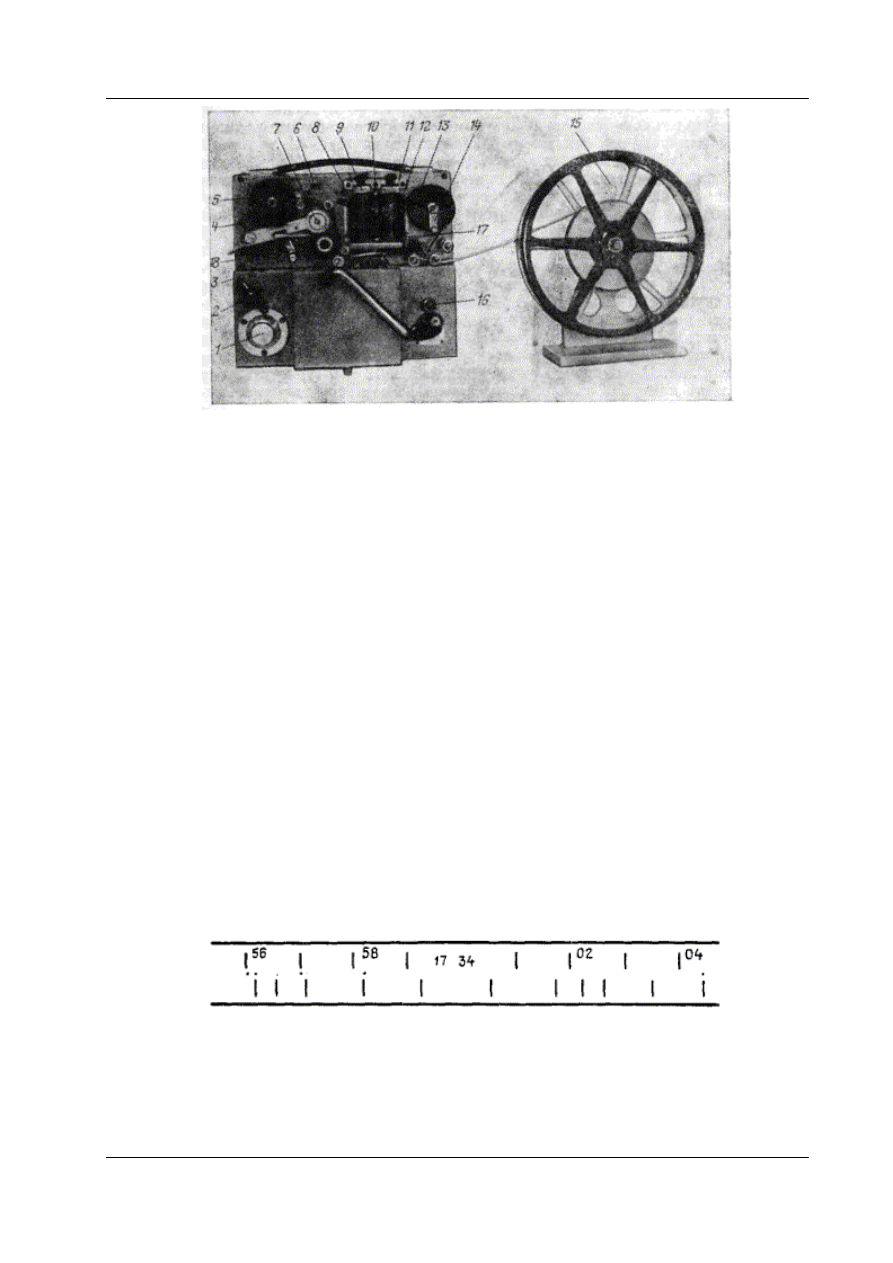

Рис. 10.29. Маркопечатающий хронограф ХПМ-3

Регистрация производится на бумажную ленту шириной 18 мм, наматываемую на кассету

приставного  тамбура  15.  Протягивается  лента  под  печатающим  устройством  пружинным
двигателем  с  центробежным  регулятором  скорости  вращения  ведущего  валика  18,
сообщающего  движение  ленте.  Лента  прижимается  валиком  7  с  регулируемым  давлением.
Опускание и подъем прижимного валика осуществляются рукояткой 3. Скорость движения
ленты  регулируется  в  пределах  от 0 до 25 мм/с  с  помощью  рукоятки  1,  имеющей  шкалу  с
условной оцифровкой. При скорости 15 мм/с хронограф нормально работает 4 - 5 мин. Пуск
и  остановка  пружинного  двигателя  осуществляется  рукояткой  2.  При  этом  одновременно
включается (выключается) электрическое питание хронографа.

Печатающее  устройство  ХПМ-3  состоит  из  двух  соленоидов  8  и  12  и  трех  марок  17 -

одной  рабочей,  дающей  отпечатки  в  виде  точек,  и  двух  опознавательных  с  отпечатками  в
виде  вертикальных  черточек,  одна  из  которых  отпечатывается  выше  (левый  соленоид),  а
другая ниже (правый соленоид) отпечатка рабочей марки. Отрезок хронографической ленты
с  записями  (хронограмма)  меток  от  хронометра  и  контактного  микрометра  показан  на  рис.
10.30.  Стальные  марки  укреплены  на  плоских  пружинах,  расположенных  над
хронографической  лентой  под  штоками  соленоидов.  Срабатывание  штоков  соленоидов
происходит под действием коротких импульсов разрядного тока конденсаторов, включенных
в цепь двух электромагнитных реле. Работой одного реле управляет контактный хронометр,
а  другого - контактный  микрометр  (при  регистрации  моментов  прохождений  звезд)  или
выходное  реле  радиоприемника  «Астра»  и  импульсной  приставки  (при  приеме
радиосигналов  времени).  Хронограф  снабжен  переключателем  16,  меняющим  местами
подключение  управляющих  устройств  к  соленоидам.  Это  позволяет  при  наблюдении  пар
звезд и приема радиосигналов исключать параллакс марок.



Рис. 10.30. Образец хронографической ленты ХПМ-3

Шток каждого соленоида может быть отрегулирован по высоте так, чтобы его удар давал

на ленте четкий отпечаток марки. Регулировка соленоидов производится изменением сжатия
спиральных пружин штоков посредством регулировочных гаек 9 и винтов 11. Для получения
четкой  записи  изображения  марок  между  ними  и  хронографической  лентой  протянута
копировальная лента от пишущей машинки шириной 13 мм. Копировальная лента намотана

на  кассету  13  и  в  процессе  работы  перематывается  на  кассету  4  со  скоростью 1 - 2 мм/с.
Обратная перемотка производится от руки вращением рукоятки 14. Перед перемоткой рычаг
5 отводят вправо. Обе кассеты 4 и 13 имеют регулируемые тормозные устройства. Головки
регулировочных винтов 6 и 10 выведены на лицевую поверхность передней панели.

Питание  хронографа  осуществляется  от  источника  постоянного  тока  напряжением 80 В.

Подключение  источника  тока,  а  также  и  выходов  хронометра,  радиоприемника  «Астра»,
импульсной  приставки  ИТП-2  производится  к  гнездам,  расположенным  на  задней  панели
хронографа.  При  подключении  источника  необходимо  соблюдать  полярность,  чтобы
избежать пробоя электролитических конденсаторов.

Подготовку  хронографа  ХПМ-3  к  работе  выполняют  в  такой  последовательности.

Хронограф вынимают из упаковочного ящика и устанавливают на столе. В лентопротяжное
устройство хронографа заправляют ленту.

Соблюдая  полярность,  подключают  к  хронографу  анодную  батарею  БАС-80.  К  гнездам

хронографа «хронометр» подключают вилку контактного хронометра.

Производят  пробное  включение  хронографа,  повернув  рукоятку  2  по  ходу  часовой

стрелки  до  упора.  Действуя  рукояткой  1,  регулируют  скорость  движения  бумажной  ленты.
При этом добиваются, чтобы печатающиеся секундные метки от хронометра располагались
на  расстоянии 15 - 20 мм  одна  от  другой.  Выключают  хронограф,  повернув  рукоятку  2
против хода часовой стрелки.

В  гнезда  хронографа  «микрометр»  вставляют  вилку  контактного  микрометра,  если

готовятся к наблюдениям прохождений звезд, или вилку импульсной приставки ИТП-2 или
радиоприемника «Астра», если осуществляют прием радиосигналов точного времени.

Производят  запись  хронограммы  в  течение  требуемого  интервала  времени.  При

появлении  в  серии  меток  от  хронометра  пропуска  одного  отпечатка,  соответствующего
нулевой секунде, подписывают в образовавшемся промежутке отсчет часов и минут, сняв его
визуально  с  циферблата  хронометра.  Уточняют,  какому  показанию  хронометра  (до 0,5 с)
соответствует пропуск на ленте хронографа, поскольку некоторые хронометры в сочетании с
данным экземпляром ХПМ-3 могут давать пропуск на ленте, не соответствующий 0,0 с, т.е.
иметь фазу, что непременно следует учитывать при расшифровке хронограмм.

Окончив работу с хронографом, отсоединяют вилки внешних устройств.
До  начала  расшифровки  размечают  хронограмму,  подписывая  четные  секундные  метки,

начинают  разметку  от  минутного  пропуска.  Если  используемый  в  комплекте  аппаратуры
хронометр  в  сочетании  с  ХПМ-3  имеет  фазу,  равную  целому  числу  секунд,  то  ее  удобно
ввести  при  расшифровке  ленты  (например,  если  пропуску  на  ленте  соответствует 1,0

s



хронометра,  то  первую  после  пропуска  секундную  метку  подписывают  как  вторую  и  т.д.).
Если фаза равна 0,5

s

, то ее учитывают при обработке.

Отмечают  выбранные  рабочие  отметки  контактов  микрометра  или  радиосигналов

времени.

На  приборе  для  расшифровки  хронограмм  (см. 10.4) размеченную  хронографическую

ленту протягивают в прямоугольном пазу станины ползуна измерительного прибора до тех
пор, пока отметка младшей по отношению к рабочей отметке секунды не совпадет с левым
визирным штрихом.

Перемещением ползуна по направляющим совмещают правую визирную нить с отметкой

старшей секунды. Этой операцией устанавливается «масштаб» секунд на участке измерения.

Поворотом  сектора  правый  визирный  штрих  наводят  на  рабочую  отметку  контактного

микрометра  (если  обрабатывают  результаты  наблюдений  звезд)  или  на  рабочую  отметку
секундного  радиосигнала  (если  обрабатывают  результаты  приема  радиосигналов),
располагающуюся между отметками младшей и старшей секунд.

Снимают до 0,01

s

 отсчет по шкале сектора.

Полный  отсчет  определяют  как  сумму  часов,  минут,  подписанных  на  ленте,  номера

младшей секунды и отсчета по шкале в долях секунды.

Затем измеряют на ленте положение требуемого числа отметок контактного микрометра

или отметок радиосигналов времени и получают моменты по хронометру наблюдения звезды
или приема радиосигналов.

При  работе  с  контактным  микрометром  теодолитов  Вильд  Т4  и  ДКМ3-А,

маркопечатающий  хронометр  ХПМ-3  можно  использовать,  если  на  контакты  подается
напряжение не выше 20 В.

10.3.3. Ленточный царапающий хронограф типа М 427 фирмы «Favag»

Ленточный  царапающий  хронограф  типа  М 427 фирмы «Favag», входящий  в  комплект

астрономического  теодолита  Т4 (Вильд),  предназначен  для  регистрации  моментов
прохождений  звезд  и  записи  радиосигналов  точного  времени  на  бумажную  ленту  с
контрастной подложкой и восковым покрытием.

Пишущая  система  хронографа  (рис. 10.31) включает  в  себя  два,  четыре  или  шесть

царапающих  штифтов,  управляемых  электромагнитными  реле.  Ток  срабатывания  реле
составляет 20 мА  при  напряжении  питания 12 В.  Для  протяжки  ленты  используется
пружинный  механизм  с  ручным  заводом  и  тормозом-регулятором.  Механизм  сообщает
транспортирующему ленту валику постоянную скорость вращения. В комплект хронографа
входит три валика разного диаметра, обеспечивающих скорость протяжки ленты 5, 10 и 20
мм/с.  Электрическая  схема  хронографа  работает  от  двух  источников  питания.  В  качестве
внутреннего  источника  используются  три  сухих  батареи  типа 3336, соединенных
последовательно. Переключение с внутреннего на внешний источник питания производится
с  помощью  тумблера,  расположенного  на  передней  панели  хронографа.  Запись  на  ленте
ведется  по  двум  каналам,  каждый  из  которых  образует  свою  линию  записи.  По  одному
каналу  обычно  записывают  показания  хронометра,  а  по  второму - моменты  срабатывания
контактов  микрометра  (при  наблюдениях)  или  моменты  приема  радиосигналов  точного
времени.  Погрешность  регистрации  оценивается  величиной ± 0,01 с.  При  транспортировке
хронограф закрывается крышкой.

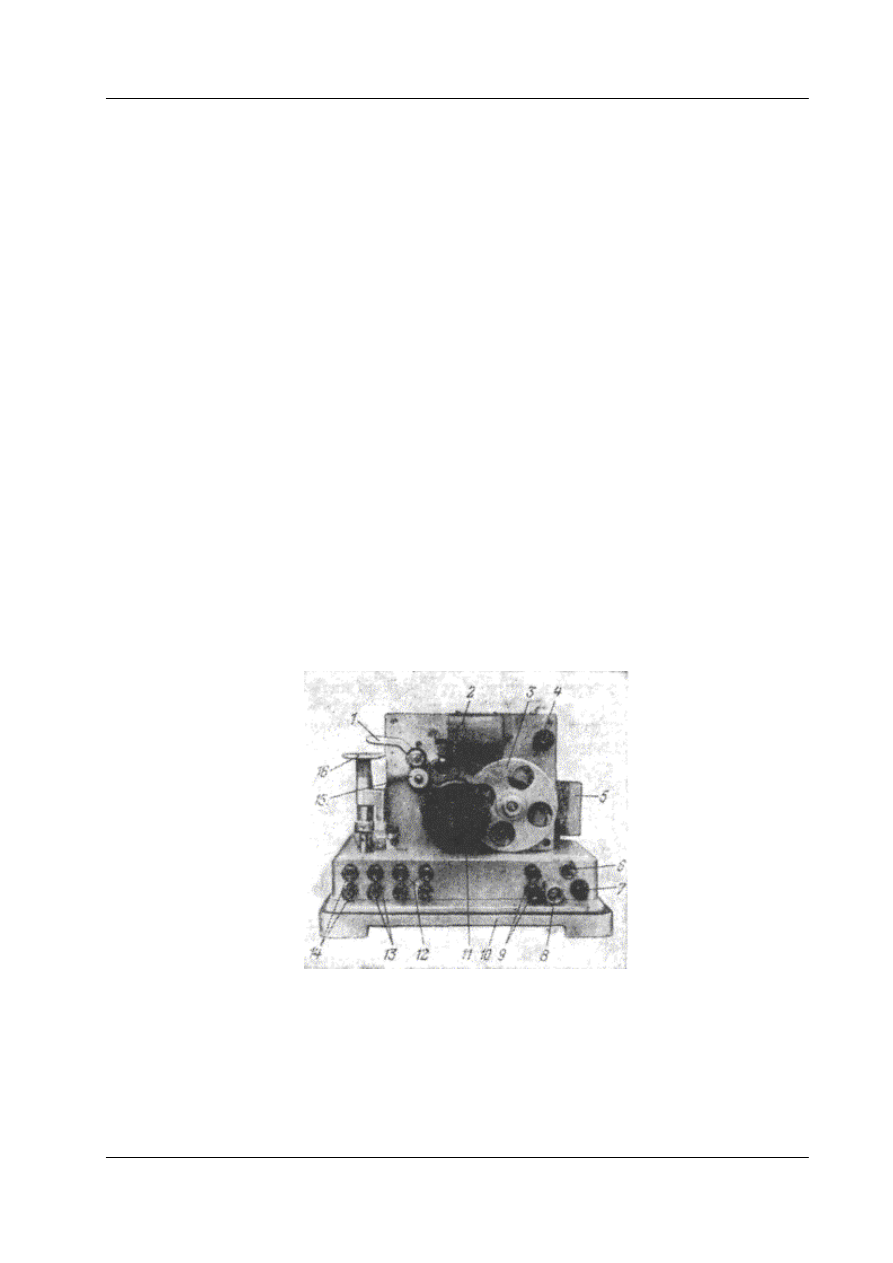

Рис. 10.31. Ленточный царапающий хронограф типа М 427 фирмы «Favag»:

1 - рычаг с роликом для прижима ленты; 2 - электромагнитное реле с царапающими штифтами; 3 - ролик с

хронографической лентой; 4 - ручка пуска привода лентопротяжного механизма; 5 - пенал с запасными

деталями и принадлежностями; 6 - тумблер переключения источников питания; 7 - кнопка включения лампочки

контроля питания; 8 - лампочка контроля питания; 9 - клеммы для подключения внешнего источника питания;

10 - корпус хронографа; 11 - ручка завода пружины лентопротяжного механизма; 12 - резервные клеммы для

подключения командных устройств; 13 - клеммы для подключения пульта управления; 14 - клеммы для

подключения хронометра; 15 - транспортирующий ролик; 16 - столик для отметок на ленте хронографа



10.4. ПРИБОРЫ ДЛЯ РАСШИФРОВКИ ХРОНОГРАММ



Под  расшифровкой  хронограммы  понимают  линейное  интерполирование  показаний

хронометра  на  момент  наблюдаемого  явления  между  моментами  начала  двух  смежных
секунд,  т.е.  оценка  положения  рабочей  отметки  от  контактного  микрометра  или
радиосигналов времени относительно секундных меток.

Простейшим  прибором  для  измерения  хронограмм  является  клиновидная  палетка  (рис.

10.32), представляющая собой прозрачную пластину из целлулоида, плексигласа или стекла,
на которую нанесены одиннадцать расходящихся прямых.

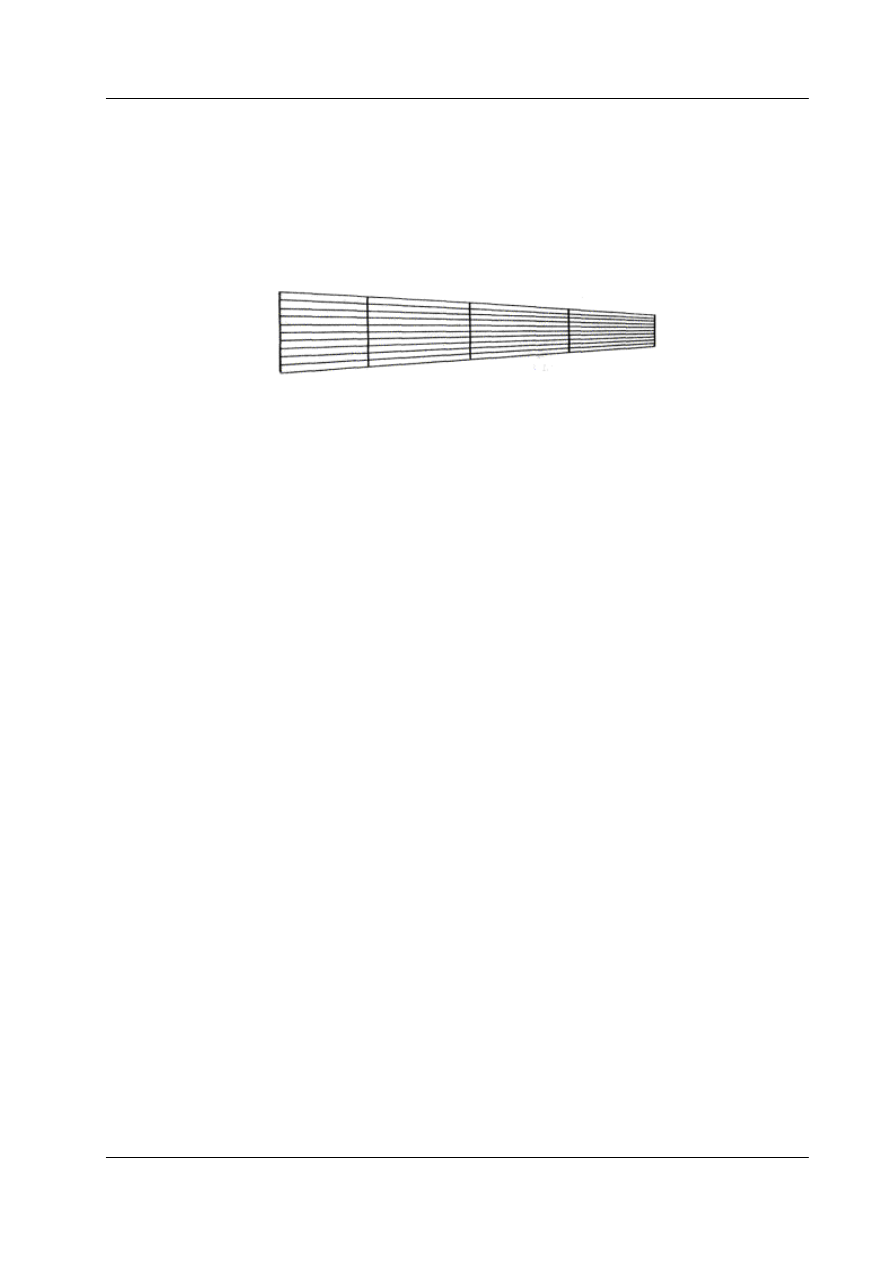

Рис. 10.32. Клиновидная палетка

Палетку  накладывают  на  ленту  так,  чтобы  ее  основание  было  параллельно  линии,

соединяющей  секундные  метки  на  ленте.  Перемещая  палетку  вверх - вниз,  добиваются
совмещения  крайних  штрихов  с  отметками  двух  смежных  секундных  меток.  Пользуясь
промежуточными  штрихами,  интерполируют  на  глаз  положение  измеряемого  контакта
(рабочей  отметки  от  контактного  микрометра  или  радиосигналов  времени)  в  сотых  долях
секунды относительно младшей секундной метки.

Для измерения хронограмм используют также специальный прибор (рис. 10.33).
На основании прибора 1 укреплена ось 2, на которой вращаются с помощью рукоятки 8

радиальный  сектор  3  с  застекленным  окном  и  шкалой  7.  Шкала  сектора  соприкасается  с
неподвижным  индексом  9.  Сектор  с  помощью  пружины  прижат  вправо  до  упора  5,
имеющего регулировочный винт 6.

При  положении  сектора  на  упоре  отсчет  по  шкале  должен  быть 10,0, что  достигается  с

помощью  регулировочного  винта  6.  Шкала  сектора  имеет 10 оцифрованных  делений,
соответствующих  десятым  долям  секунды.  Каждое  из  оцифрованных  делений  поделено
пополам.  Сотые  доли  секунды  отсчитываются  на  глаз  по  индексу.  На  стекле  сектора
нанесены два прямых визирных штриха, исходящих из центра вращения сектора под углом
15°.  Хронографическая  лента  для  измерений  пропускается  в  пазы  станины  ползуна  10,
который с помощью рукоятки 4 может перемещаться под сектором по направляющим. При
отсчете 10,0 по шкале сектора ползун перемещается параллельно левому визирному штриху.
