ГКИНП-01-153-81 РУКОВОДСТВО ПО АСТРОНОМИЧЕСКИМ ОПРЕДЕЛЕНИЯМ - часть 48

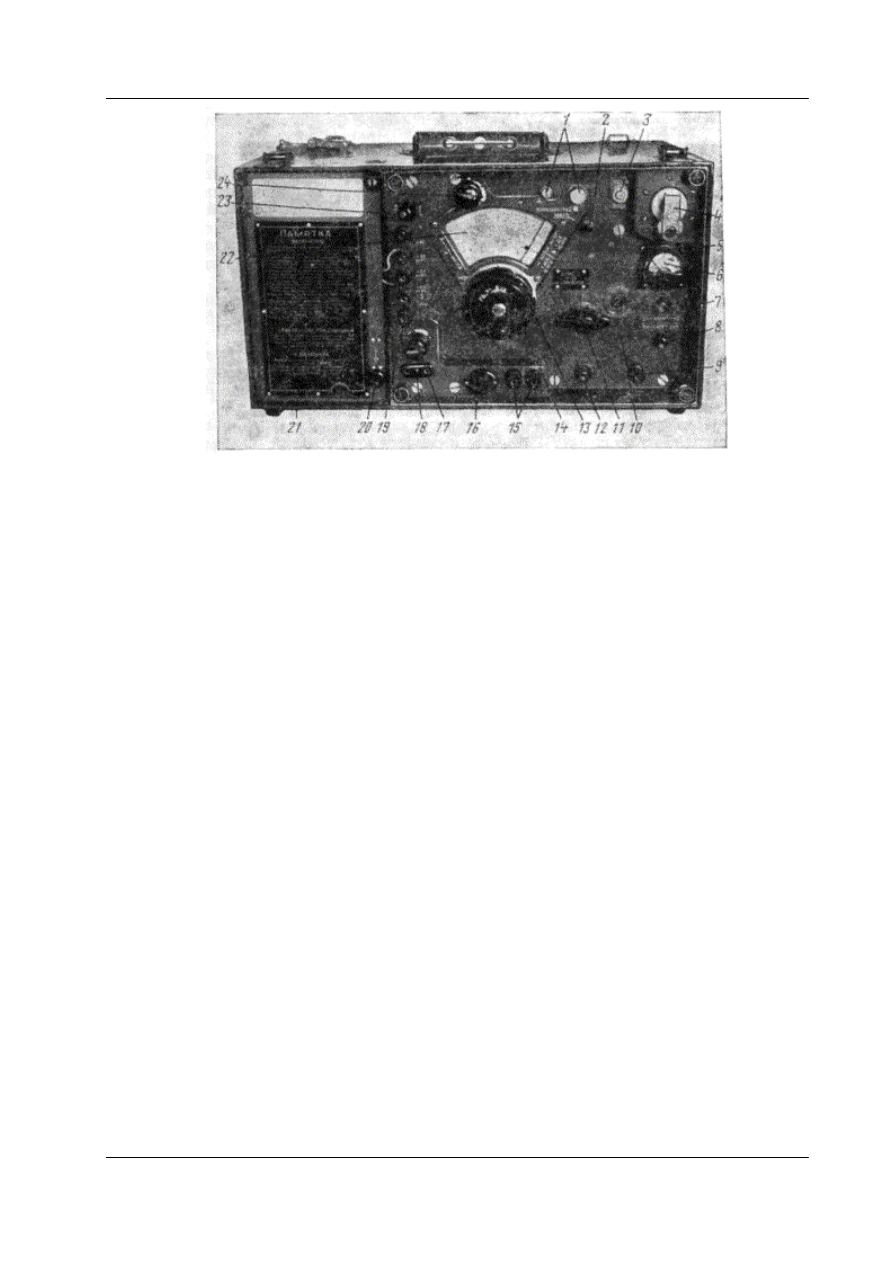

Рис. 10.35. Радиоприемник Р-311

Органы  управления,  контроля  и  коммутации  расположены  на  передней  панели

радиоприемника, которая при хранении или перевозке приемника закрывается крышкой.

Радиоприемник  обеспечивает  нормальную  работу  в  диапазоне  температур  окружающего

воздуха от -40 до +50 °С при относительной влажности до 98 %.

Масса приемника в футляре с принадлежностями 21 кг, в транспортировочном ящике 38

кг.

Перед  включением  радиоприемника  Р-311 (рис. 10.35) следует  внимательно  изучить

настоящий раздел с прилагаемым рисунком, а также «Памятку», расположенную на внешней
стороне  крышки  отсека  для  источников  питания  21,  и  схему  подключения  источников
питания, расположенную на внутренней стороне крышки. Для того чтобы открыть крышку
отсека,  замок  20  отжимают  вниз.  Питание  приемника  от  источника  тока  осуществляется
через  колодку,  вставляемую  в  гнезда  клемм  колодки  питания  или  непосредственно
проводниками  к  этим  клеммам  19;  в  последнем  случае  при  питании  от  батареи  БАС-80
между клеммами «+2,5 на ВП» и «+2,5 от ВП» устанавливают перемычку.

Приемник обязательно заземляют. В качестве заземления используют штырь, забиваемый

во  влажный  грунт  на  глубину  не  менее 1 м.  Проводник,  имеющий  сечение  не  менее 1 мм,
подключается к клемме 9.

Рекомендуется использовать антенну типа «наклонный луч» длиной 20 - 30 м, которую с

помощью  болта  подсоединяют  к  креплению  4.  Для  согласования  выбранной  антенны  с
входными контурами приемника на переднюю панель выведена ось триммера 3, имеющая на
торце  шлиц  под  отвертку.  Во  время  грозы  антенну  отключают  от  приемника  и
непосредственно заземляют.

Включают приемник тумблером 23. Напряжение накала и анодное напряжение (кнопка 5

на  вольтметре  нажата)  контролируют  по  вольтметру  6.  Тумблер  7  позволяет  подобрать
напряжение  накала  по  показанию  вольтметра:  при  включении  приемника  тумблер  должен
находиться в положении I, если же стрелка прибора находится влево за пределом голубого
сектора,  тумблер  переключают  в  положение  II.  Тумблером  8  включают  лампу  подсветки
шкалы настройки 22; после настройки радиоприемника подсветку следует выключать.

Для  защиты  вибропреобразователя  от  коротких  замыканий  в  анодных  цепях

радиоприемника установлен предохранитель 16 на величину тока 0,15 А.

Настройку приемника на заданную частоту производят переключателем диапазонов 11 с

индикацией  номеров  поддиапазонов  в  иллюминаторе  10  и  ручками  грубой  настройки  13  и
плавной 14 относительно теневого визира.

При  приеме  сигналов  времени  переключатель  12  устанавливают  в  положение  «ТЛГ».  В

зависимости  от  условий  приема  радиосигналов  ручкой  24  устанавливают  ширину  полосы
пропускания  усилителя  промежуточной  частоты.  Ручкой  17  подбирают  напряжение
выходного сигнала, гнезда 18 предназначены для подключения головного телефона ТА-56М,
а клеммы 15 используют для подключения импульсной приставки.

Радиовещательная  программа  и  сигналы  поверки  времени  могут  приниматься  только  в

положении  «ТЛФ»  переключателя  12,  а  сигналы  времени - только  в  положении  «ТЛГ».
После  установки  переключателя  диапазонов  и  шкалы  настройки  на  заданную  частоту
сигналы  радиостанции,  работающей  в  телеграфном  режиме,  будут  прослушиваться  в
пределах  слышимого  фона  биений.  Обнаружив,  таким  образом,  сигнал  нужной
радиостанции,  следует  точной  настройкой  изменить  тон  биений  на  близкий  к 1000 Гц.
Триммером  3  добиваются  максимальной  слышимости  сигнала.  При  наличии  помех  со
стороны других станций или сильных шумов полосу сужают поворотом ручки 24 влево  до
получения  желательной  отстройки  от  помех.  При  сужении  полосы  требуется  более  точная
подстройка тона биений ручкой 14. При приеме станций следует учитывать, что чрезмерная
громкость  сигнала  вызывает  его  искажения.  Изменение  амплитуды  сигнала  производят
только ручкой 17.

Для  получения  наибольшей  точности  установки  заданной  частоты  по  шкале  настройки

приемника  необходимо  периодически  производить  коррекцию  градуировки  шкалы  с
помощью  встроенного  кварцевого  калибратора.  Напряжения  гармоник  кварцевого
генератора подаются на вход приемника при нажатии кнопки 2 и могут быть приняты так же,
как  и  обычные  немодулированные  радиосигналы  в  телеграфном  режиме.  На  шкале
приемника, кроме основных делений частоты настройки, нанесены риски калибровки через
464 или 232 кГц, соответствующие частоте гармоник кварцевого калибратора.

Коррекцию  шкалы  производят  в  два  приема.  Предварительную  коррекцию - по  двум

крайним опорным точкам 4-го поддиапазона и окончательную - по двум крайним опорным

точкам 5-го поддиапазона (левая обозначена знаком ↑, правая

).

Коррекцию в каждом из этих поддиапазонов производят в следующем порядке.
Включают  приемник,  устанавливают  4  или  5  диапазоны,  тумблер  12  переводят  в

положение «ТЛГ», ручкой настройки совмещают теневой визир с крайней опорной точкой в
начале шкалы 4 (5) диапазона.

Нажимают  кнопку  2  и  ручкой  14  подстраиваются  на  нулевые  биения.  Вращая  ось

коррекции 1, отмеченную знаком ▲, снова совмещают теневой визир с опорной точкой на
шкале.  Ручкой  14  совмещают  теневой  визир  с  крайней  опорной  точкой  в  конце  шкалы
диапазона.  Ручкой  коррекции  1,  отмеченной  знаком  ■,  настраиваются  на  нулевые  биения;
настройку  на  нулевые  биения  производят  в  положении  триммера  3,  соответствующем
наилучшей слышимости сигнала.

Проверяют вторично, совпадает ли визир с опорной точкой в начале шкалы при нулевых

биениях  в  телефонах  и  в  случае  необходимости  повторяют  коррекцию.  Проверяют
градуировку  по  радиостанциям,  передающим  радиосигналы  времени;  погрешность
градуировки 5-го диапазона не должна превышать 10 кГц (полделения).

Прием секундных сигналов точного времени радиоприемником Р-311 с записью на ленту

хронографа ХПМ-3 осуществляют с помощью импульсной транзисторной приставки ИТП-2.

Импульсная приставка ИТП-2 представляет собой транзисторное реле с дополнительными

устройствами для усиления сигнала и подавления помех. Общий вид приставки приведен на
рис. 10.36.

Питание  приставки  осуществляется  от  двух  источников  постоянного  тока:  внутренней

батареи  типа 3336Л 4,5 В  и  батареи  БАС-80  маркопечатающего  хронографа  ХПМ-3.
Потребляемый  ток  от  внутренней  батареи  не  превышает 10 мА.  Масса  приставки 1,8 кг.
Габариты 280×110×90 мм.

Для приема радиосигналов точного времени на хронограф ХПМ-3 с помощью импульсной

приставки  радиоприемника  Р-311  к  ИТП-2  подключают  внутренний  источник  постоянного
тока,  батарею 3336Л.  Отвернув  две  гайки  на  дне  корпуса,  вынимают  приставку  из  ящика.
Батарею  вставляют  в  предназначенное  для  нее  гнездо  и  подсоединяют  провода,  соблюдая
полярность,  обозначенную  на  зажимах  проводов.  Кабелем  с  двумя  вилками  на  концах
соединяют  гнезда  «хронограф»  приставки  с  гнездами  «микрометр»  хронографа,  соблюдая
при этом полярность. Гнезда «приемник» приставки соединяют с «Т» (телефон) приемника
Р-311. К хронографу подключают хронометр.

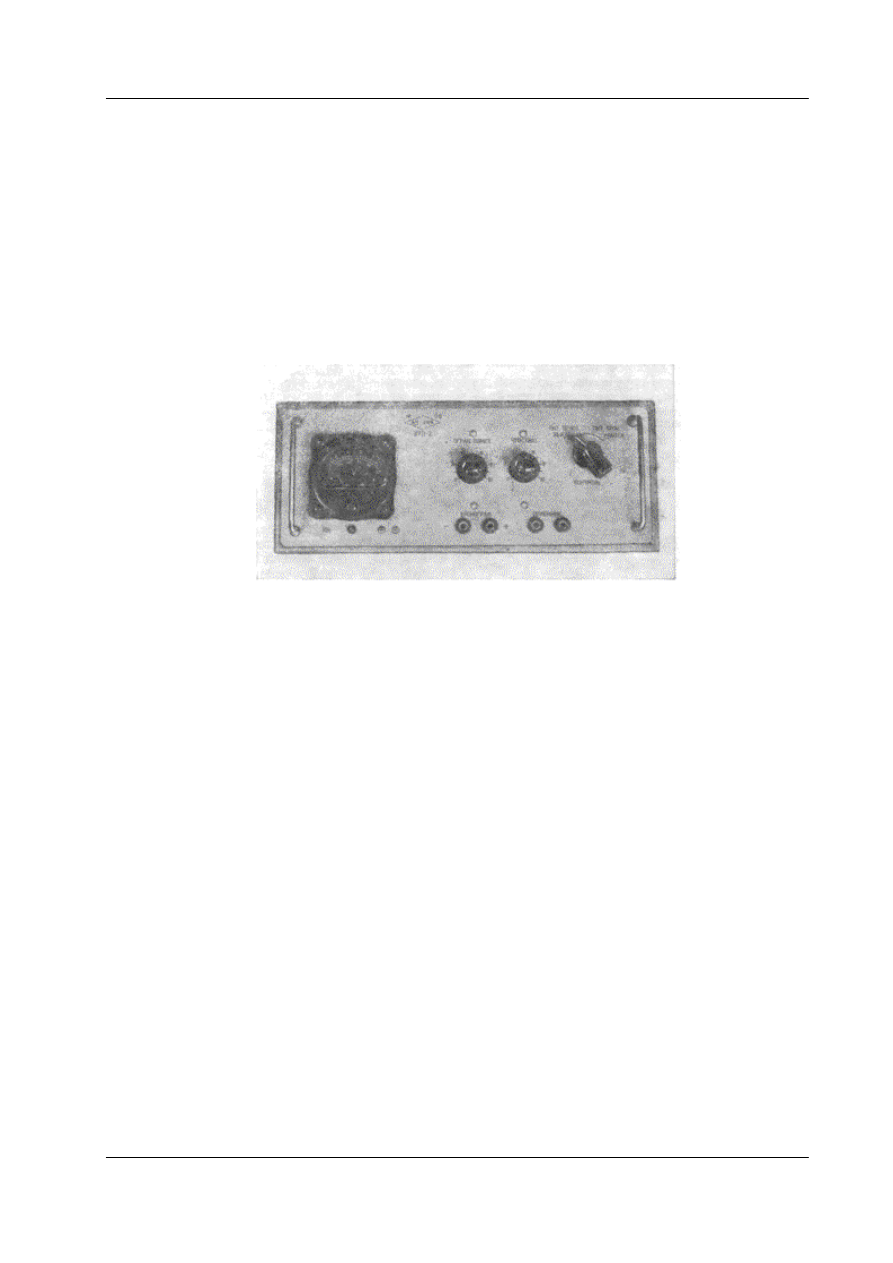

Рис. 10.36. Импульсная приставка ИТП-2

Проверяют  напряжение  источников  питания.  Для  этого  устанавливают  переключатель

(«контроль») в положение «пит. приставки» и отсчитывают по верхней 10-вольтовой шкале
вольтметра. Напряжение источника не должно быть меньше 3 В.

Проверяют  напряжение  анодной  батареи  маркопечатающего  хронографа  ХПМ-3.  Для

этого устанавливают переключатель «контроль» в положение «пит. хрон.» и отсчитывают по
нижней 100-вольтовой шкале. Напряжение батареи хронографа не должно быть меньше 65 -
70 В. Переводят переключатель «контроль» в положение «работа».

Настраивают  радиоприемник  на  выбранную  радиостанцию,  передающую  радиосигналы

точного времени. При настройке радиоприемника высоту тона звука устанавливают равной
приблизительно 1000 Гц,  что  определяют  по  максимальному  отклонению  стрелки
вольтметра приставки.

При  отсутствии  помех  при  прохождении  секундных  радиосигналов  стрелка  вольтметра

должна отклоняться в такт с сигналами времени на 40 - 60 делений, возвращаясь в паузах на
нуль.

При наличии помех их влияние ослабляют, манипулируя ручками потенциометров «огран.

помех»  и  «чувствит.».  При  вращении  указанных  ручек  по  часовой  стрелке  соответственно
возрастают порог ограничения и коэффициент усиления.

Включают хронограф ХПМ-3 и регистрируют радиосигналы точного времени в обычном

порядке.  Для  отметки  начала  серии  секундных  сигналов  нажимают  кнопку  «кн»,  отключая
тем самым выход приставки в момент минутного сигнала радиостанции.

В  образовавшемся  пропуске  надписывают  час  и  минуту  подачи  радиосигналов.  В

минутном  пропуске  от  хронометра  на  ленте  фиксируют  также  момент  (час  и  минуту)  по
хронометру.

10.7. РАДИОПРИЕМНИК «BRAUN STATION T1000-CD»



Радиоприемник «Braun Station T1000-CD» предназначен  для  приема  радиосигналов

точного времени и прослушивания радиопередач широковещательных станций в диапазонах
длинных, средних, коротких и ультракоротких волн в стационарных и полевых условиях, с
записью радиосигналов на магнитофон или ленту царапающего хронографа М427 «Favag».



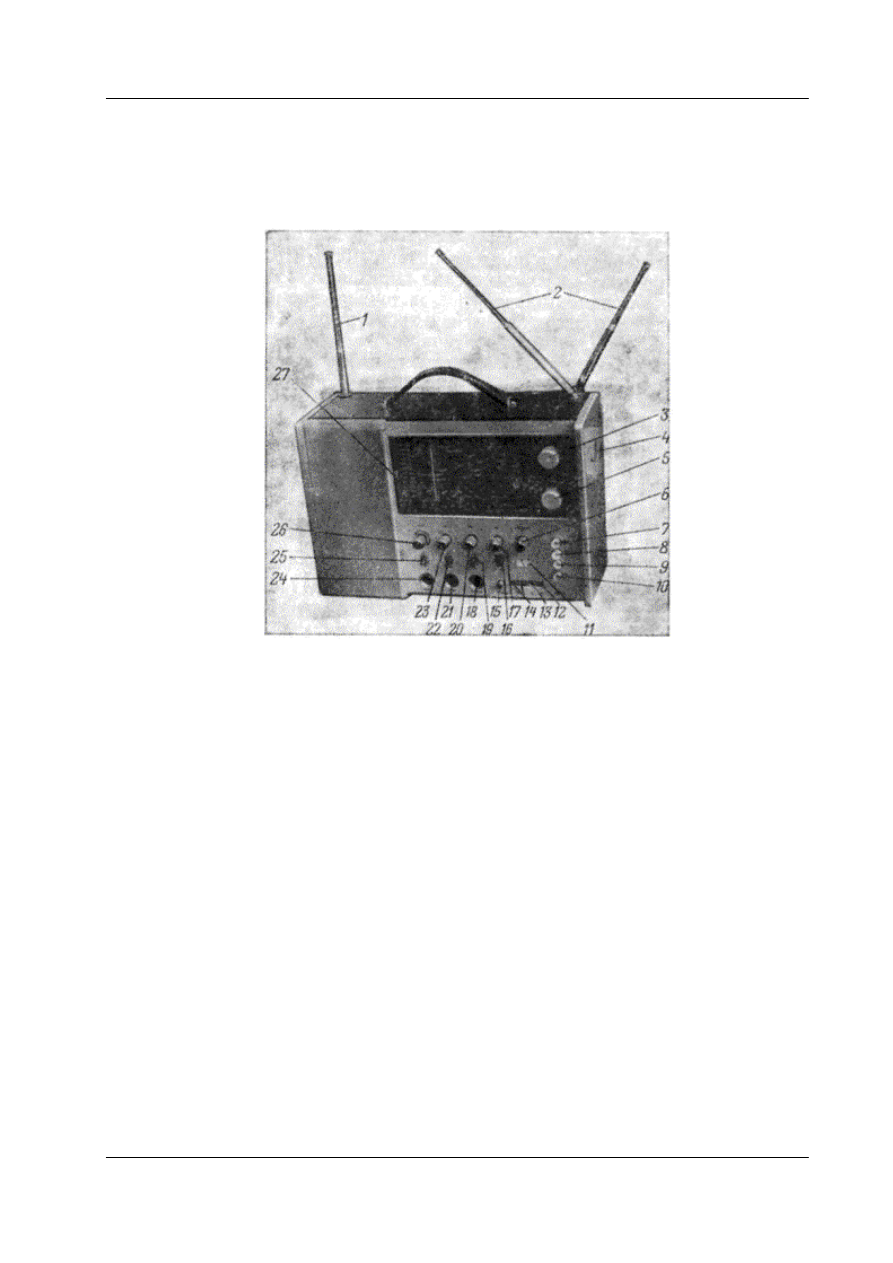

Рис. 10.37. Радиоприемник «Braun Station T1000-CD»:

1 - антенна штыревая; 2 - антенны направленные (УКВ); 3 - ручка грубой настройки; 4 - переключатель

диапазонов; 5 - ручка настройки УКВ-диапазона; 6 - ручка точной настройки; 7 - кнопка включения записи на

магнитофон; 8 - кнопка включения ферритовой антенны; 9 - кнопка подключения внешнего громкоговорителя к

ДВ, СВ и КB диапазонам; 10 - кнопка подключения внешнего громкоговорителя к УКВ диапазону; 11 -

индикатор настройки; 12 - гнездо заземления; 13 - гнездо внешней антенны для ДВ, СВ и КB диапазонов; 14 -

гнездо внешней антенны для УКВ диапазона; 15 - ручка настройки антенны; 16 - тумблер подсветки шкалы; 17

- ручка настройки второго гетеродина; 18 - разъем для подключения магнитофона; 19 - тумблер переключения

ширины полосы пропускания; 20 - выключатель и ручка настройки телеграфного режима работы; 21 - разъем

для подключения наушников; 22 - тумблер переключения источников питания; 23 - ручка настройки тона; 24 -

разъем для включения внешнего громкоговорителя; 25 - тумблер включения и выключения радиоприемника, 26

- ручка регулировки громкости; 27 - индикатор переключения диапазонов



Радиоприемник  имеет  две  телескопические  и  одну  ферритовую  антенны,  а  также  гнезда

для  подключения  внешних  антенн.  Питание  радиоприемника  осуществляется  от  девяти
элементов  типа «373» или  внешнего  источника.  Внешний  вид  радиоприемника  показан  на
рис. 10.37, с  обозначениями  и  названиями  его  органов  настройки  и  управления.  Работа  с
радиоприемником  производится  по  обычным  правилам  обслуживания  радиоустройств
широкого пользования.

10.8. КОМПЛЕКС АСТРОНОМИЧЕСКОГО ТЕОДОЛИТА ВИЛЬД Т4



Комплекс  астрономического  теодолита  Вильд  Т4  включает  кварцевый  хронометр

«Chronotome»  с  усилителем  РОВ-12 (см. 10.2.3), ленточный  царапающий  хронограф  М427
«Favag» (см. 10.3.3), радиоприемник «Braun Station T1000-CD» (см. 10.7), а  также  пульт
управления  (рис. 10.38), с  помощью  которого  коммутируются  электрические  цепи
перечисленных  приборов  и  контактного  микрометра  теодолита.  Схема  коммутации
комплекса  аппаратуры  приведена  на  рис. 10.39. Пользуясь  этой  схемой,  в  процессе
