Toyota Tundra (2015 year). Manual - part 824

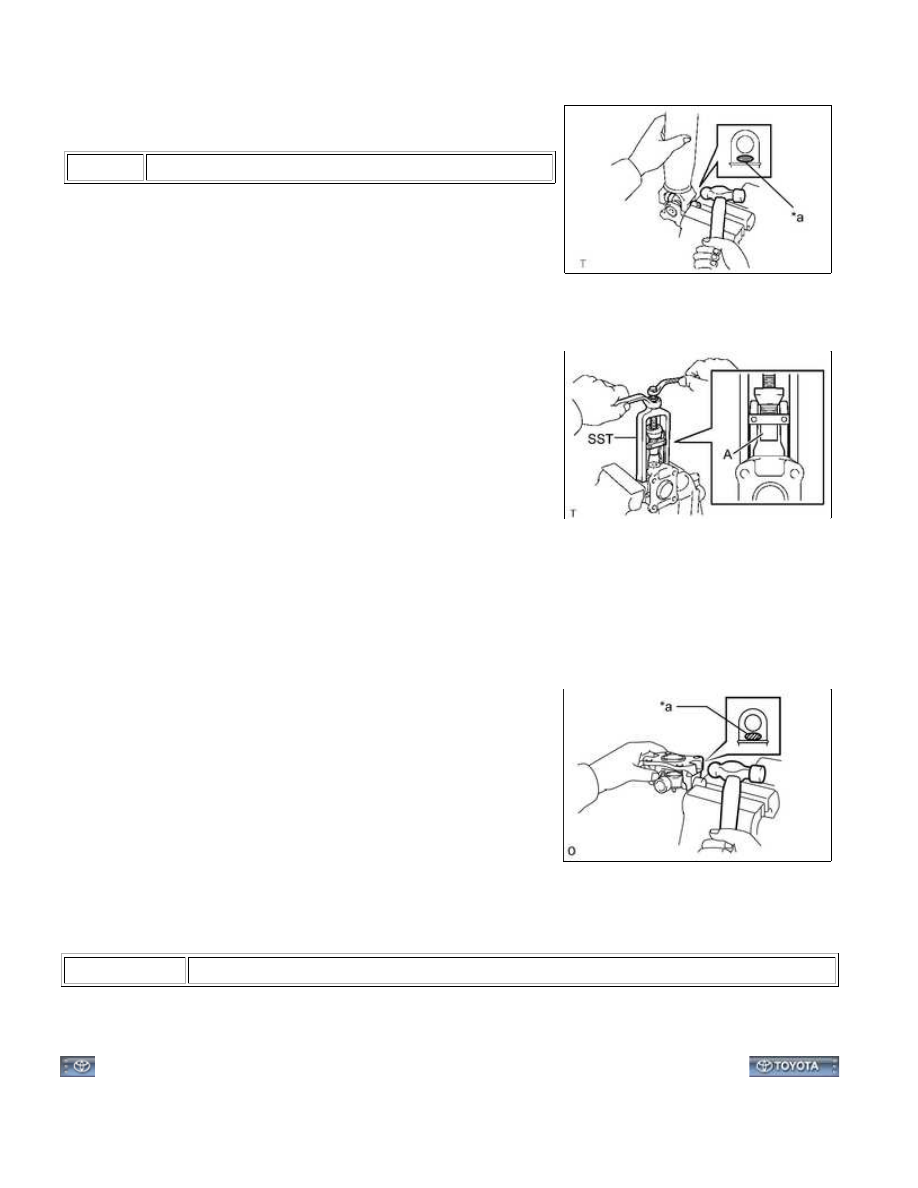

(b) Clamp the spider bearing outer race in a vise and tap off the

propeller shaft with a hammer.

Text in Illustration

*a

Hammering Point

NOTICE:

Do not tap the shaft tube.

HINT:

Remove the bearing on the opposite side using the same

procedure.

(c) Install the 2 removed spider bearing outer races to the spider.

HINT:

Before installing SST, sufficiently raise the part labeled A. If part A is too low, SST may be difficult to

install.

(e) Clamp the outer bearing race in a vise and tap off the flange

yoke with a hammer.

(f) Remove the spider.

Text in Illustration

*a

Hammering Point

HINT:

Remove the bearing on the opposite side using the same procedure.

PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: D...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002HBU00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

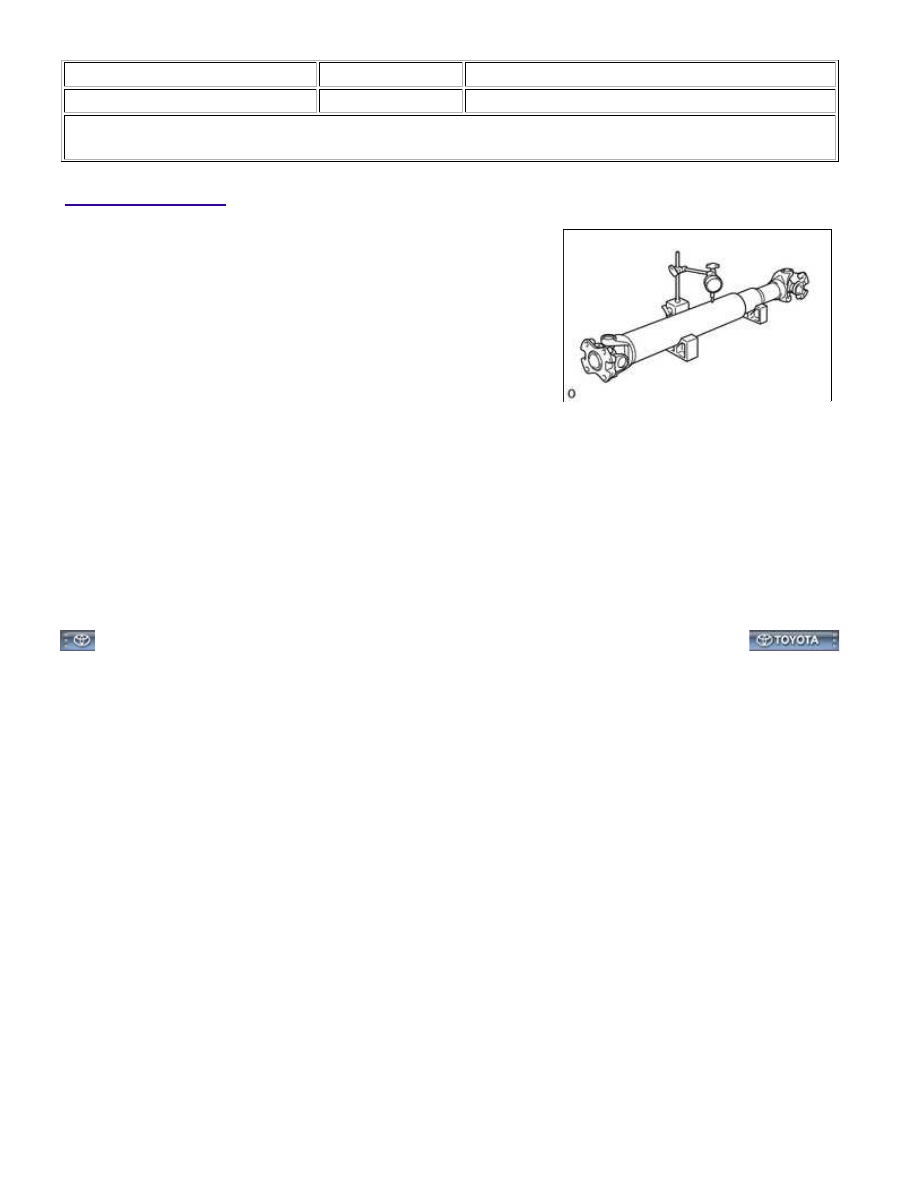

INSPECTION

1. INSPECT FRONT PROPELLER SHAFT ASSEMBLY

(a) Check that the propeller shaft is not damaged or deformed.

If necessary, replace the propeller shaft.

(b) Using a dial indicator, check the propeller shaft runout.

Maximum runout:

0.61 mm (0.0240 in.)

2. INSPECT UNIVERSAL JOINT SPIDER BEARING

(a) Check that the joints move smoothly.

(b) Check the spider bearings for wear and damage.

(c) Check the spider bearing axial play by turning the yoke while holding the shaft tightly.

Maximum bearing axial play:

0.05 mm (0.00197 in.)

If necessary, replace the spider bearing.

PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: I...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HBY00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

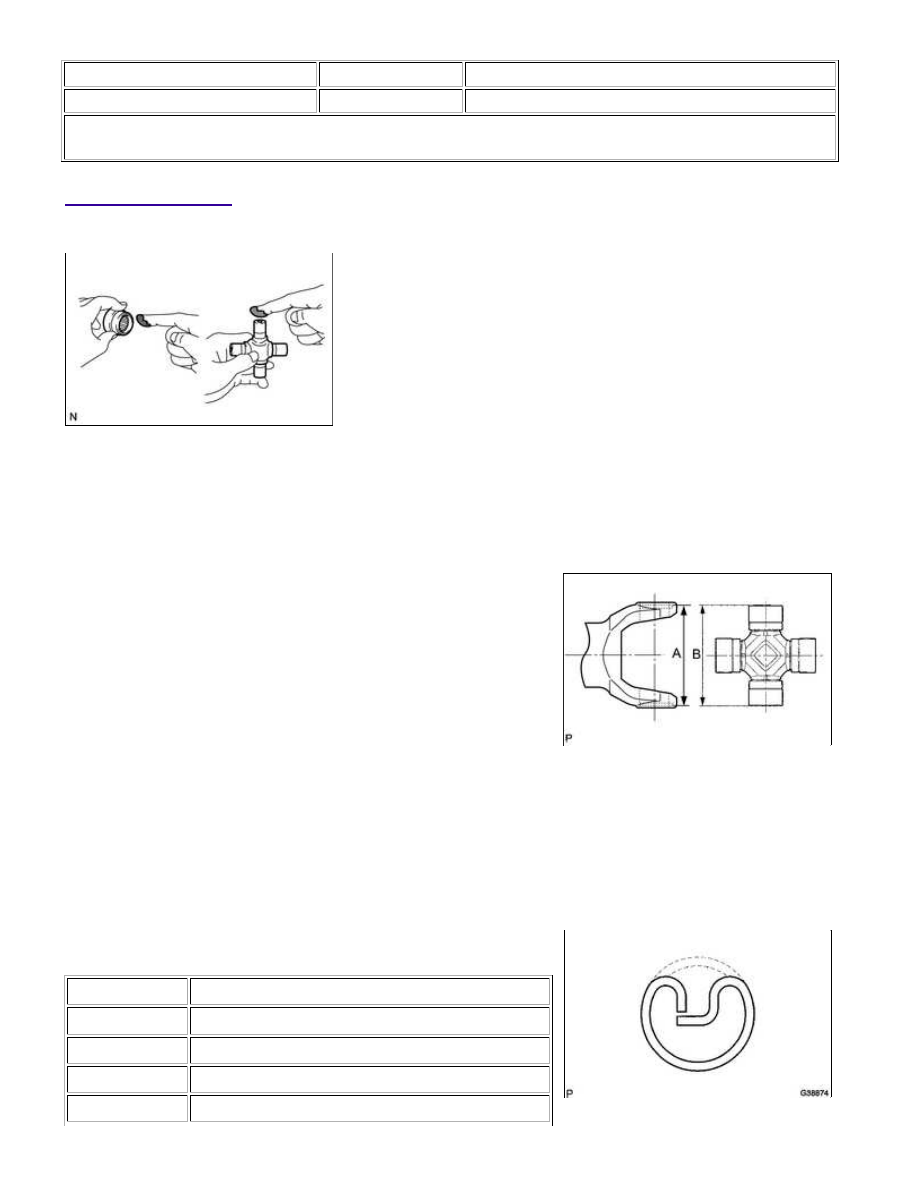

REASSEMBLY

1. INSTALL FRONT PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

(a) Apply MP grease to a new spider and bearings.

NOTICE:

Be careful not to apply too much grease.

(b) Fit the spider to the yoke.

(c) Measure dimension A between the snap ring grooves.

NOTICE:

When measuring dimension B, fix the spider and needle roller bearings in a vise and hold them firmly

together.

(e) Select snap rings to make dimensions A and B the same.

Snap ring type:

COLOR

THICKNESS

Green

1.403 mm (0.0552 in.)

Black

1.486 mm (0.0585 in.)

Copper

1.512 mm (0.0595 in.)

White

1.556 mm (0.0613 in.)

PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: R...

COLOR

THICKNESS

Yellow

1.607 mm (0.0633 in.)

Blue

1.657 mm (0.0652 in.)

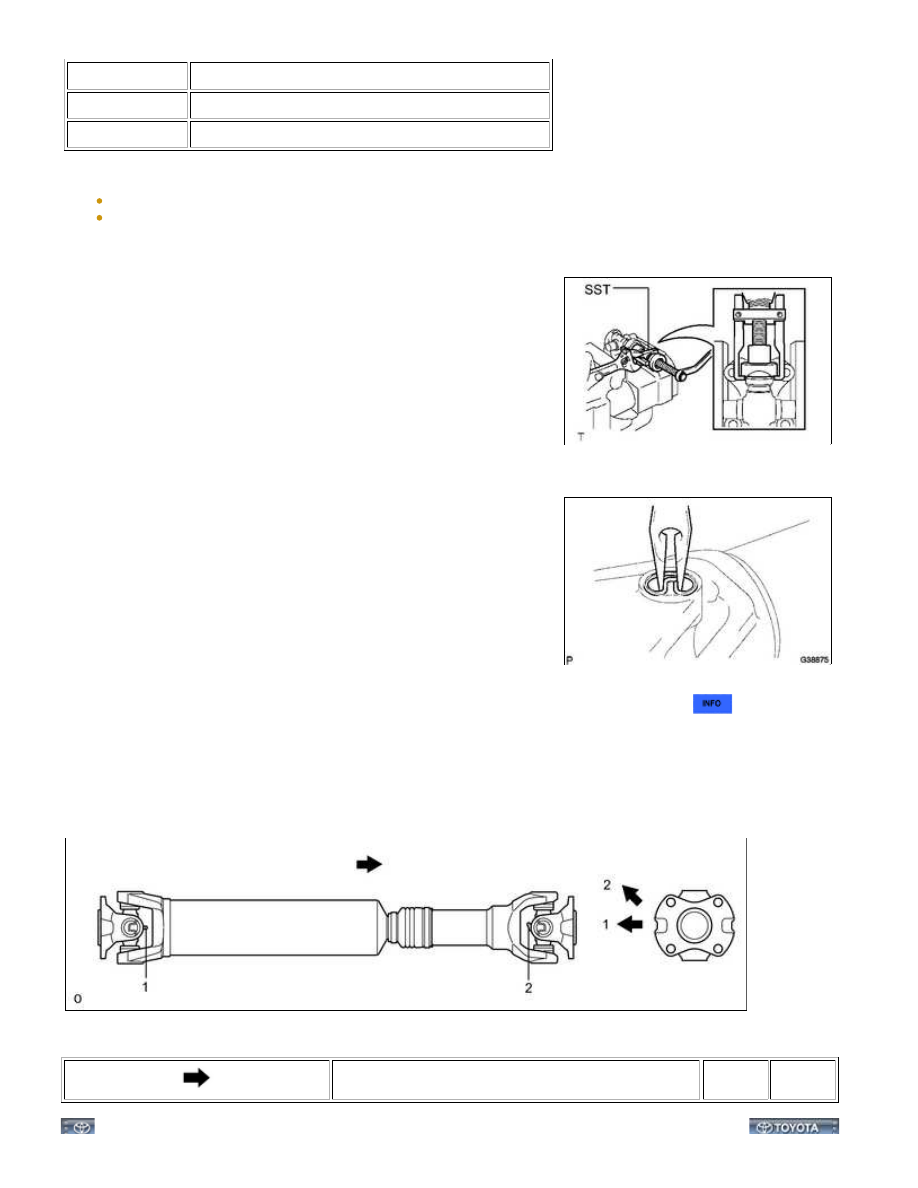

NOTICE:

in the spider bearing into the snap ring groove.

SST: 09332-25010

HINT:

Press in the spider bearing on the opposite side in the same way.

NOTICE:

When pressing in the spider bearing, be careful not to damage its

lip.

(g) Using needle-nose pliers, install new snap rings into the grooves

3. INSPECT FRONT PROPELLER SHAFT ASSEMBLY

HINT:

When replacing the spider bearing, make sure that the grease fitting assembly hole is facing in the

direction shown in the illustration.

Text in Illustration

Rear Side

-

-
