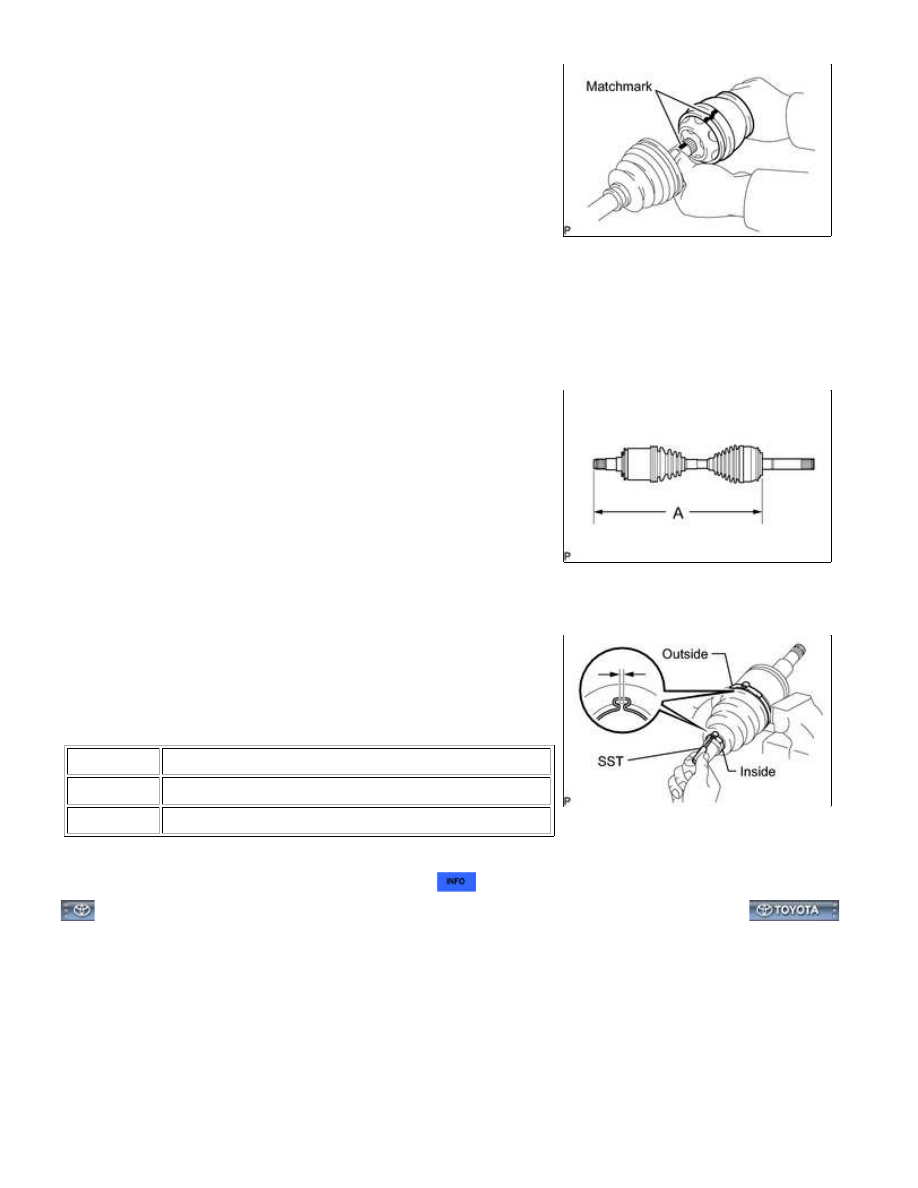

(h) Align the matchmarks placed before removal, and install the

inboard joint shaft to the outboard joint shaft.

(i) Install a new snap ring.

(j) Temporarily install the boot to the inboard joint shaft.

HINT:

Make sure that the boot is on the shaft groove.

(k) Check that the 2 boots are not stretched or contracted when the

drive shaft is at standard length.

Standard drive shaft length (A):

625.8 mm (2.05 ft.)

If the boots are stretched or contracted, correct them.

(l) Install the inboard joint boot clamps in the same manner as the

outboard side.

HINT:

CLAMP

SPECIFIED CONDITION

Inside

2.8 to 3.8 mm (0.110 to 0.150 in.)

Outside

3.0 to 4.0 mm (0.118 to 0.158 in.)

6. INSPECT FRONT DRIVE SHAFT ASSEMBLY

DRIVE SHAFT: FRONT DRIVE SHAFT ASSEMBLY (for 4WD): RE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016WT02VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DRIVE SHAFT: FRONT DRIVE SHAFT ASSEMBLY (for 4WD): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

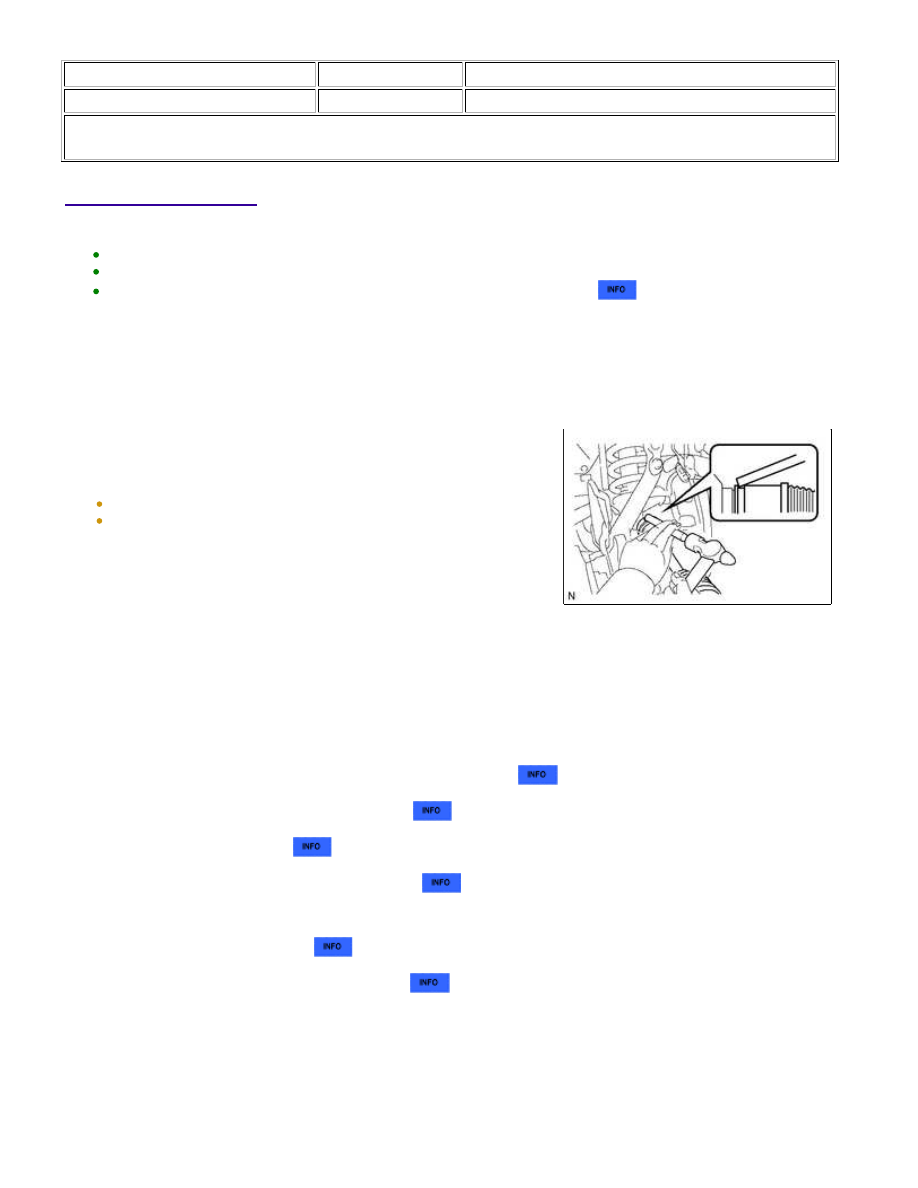

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL FRONT DRIVE SHAFT ASSEMBLY LH (for Front Differential Side)

(a) Install a new snap ring to the inboard joint shaft.

and hammer.

NOTICE:

Set the snap ring with the opening side facing downward.
Be careful not to damage the oil seal.

HINT:

Whether the inboard joint shaft is in contact with the pinion shaft

or not can be confirmed from the sound or feeling when driving
it.

2. INSTALL FRONT DRIVE SHAFT ASSEMBLY LH (for Axle Hub Side)

(a) Install the drive shaft to the steering knuckle.

NOTICE:

Be careful not to damage the oil seal, boots and dust seal.

3. CONNECT FRONT LOWER BALL JOINT ATTACHMENT

4. INSTALL TIE ROD END SUB-ASSEMBLY

5. INSTALL AXLE HUB NUT

6. INSTALL FRONT AXLE HUB GREASE CAP

7. INSTALL FRONT SPEED SENSOR LH

(a) Install the front speed sensor



.

8. INSTALL NO. 1 ENGINE UNDER COVER

9. INSTALL FRONT WHEEL

(a) Install the front wheels.

Torque:

for aluminum wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

DRIVE SHAFT: FRONT DRIVE SHAFT ASSEMBLY (for 4WD): IN...

for steel wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

10. ADD DIFFERENTIAL OIL

11. CHECK SPEED SENSOR SIGNAL

(a) Check the speed sensor signal



.

12. CHECK FOR DIFFERENTIAL OIL LEAK

13. INSPECT AND ADJUST FRONT WHEEL ALIGNMENT

(a) Inspect and adjust the front wheel alignment



.

DRIVE SHAFT: FRONT DRIVE SHAFT ASSEMBLY (for 4WD): IN...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002HBV00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

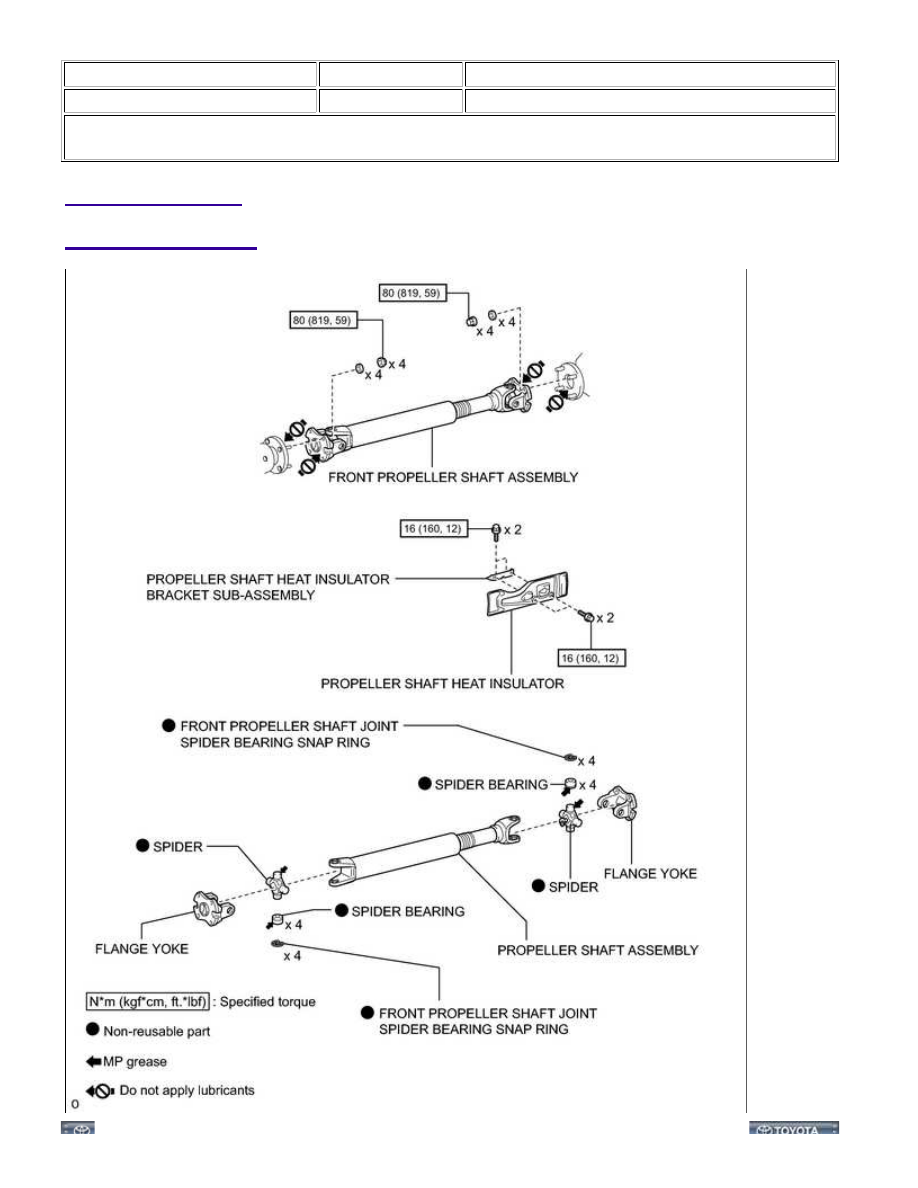

COMPONENTS

ILLUSTRATION
