PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HBW00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

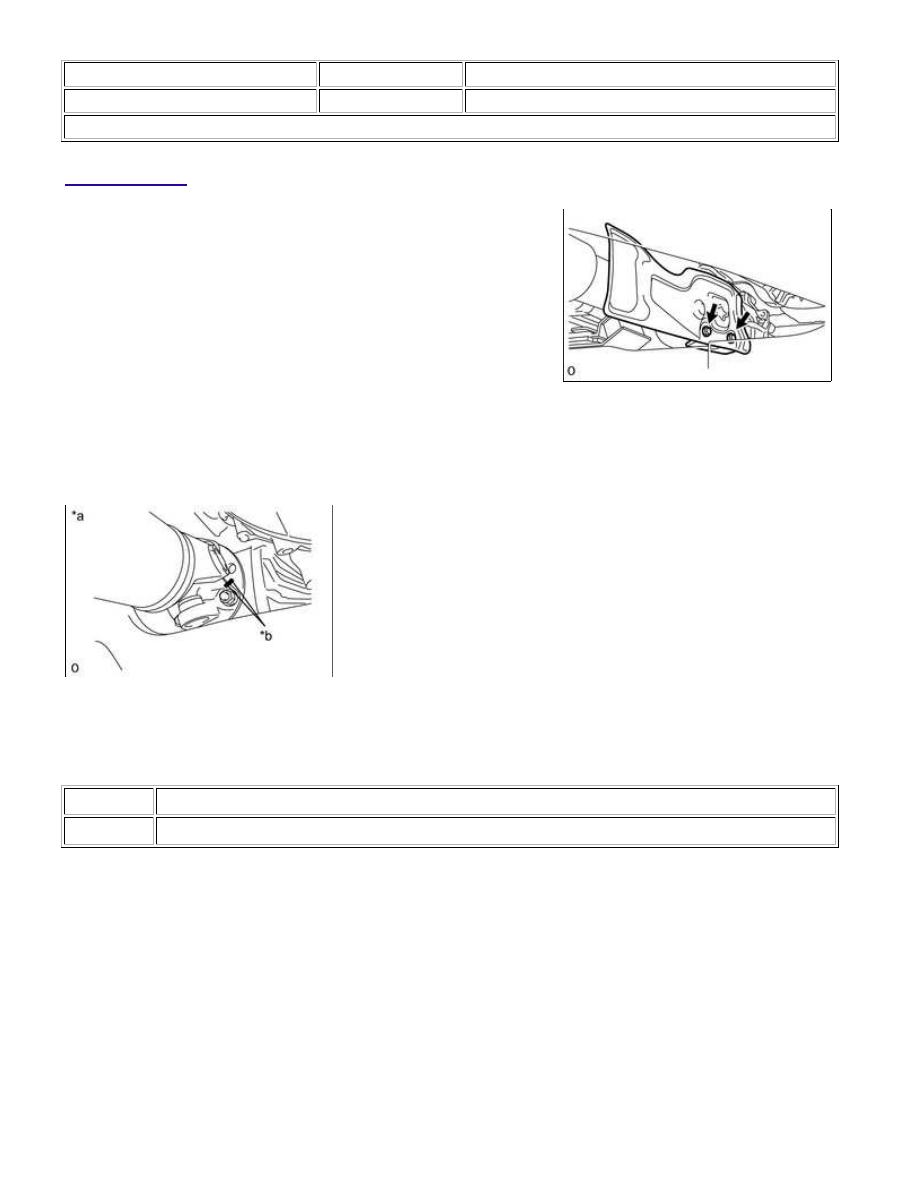

REMOVAL

1. REMOVE PROPELLER SHAFT HEAT INSULATOR

(a) Remove the 2 bolts and heat insulator from the heat insulator

bracket.

2. REMOVE PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY

(a) Remove the 2 bolts and heat insulator bracket from the crossmember.

3. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

(a) for Front Differential Side:

(1) Place matchmarks on the differential and propeller shaft flange.

Text in Illustration

*a

for Front Differential Side

*b

Matchmark

(2) Remove the 4 nuts, 4 washers and disconnect the propeller shaft from the differential.

NOTICE:

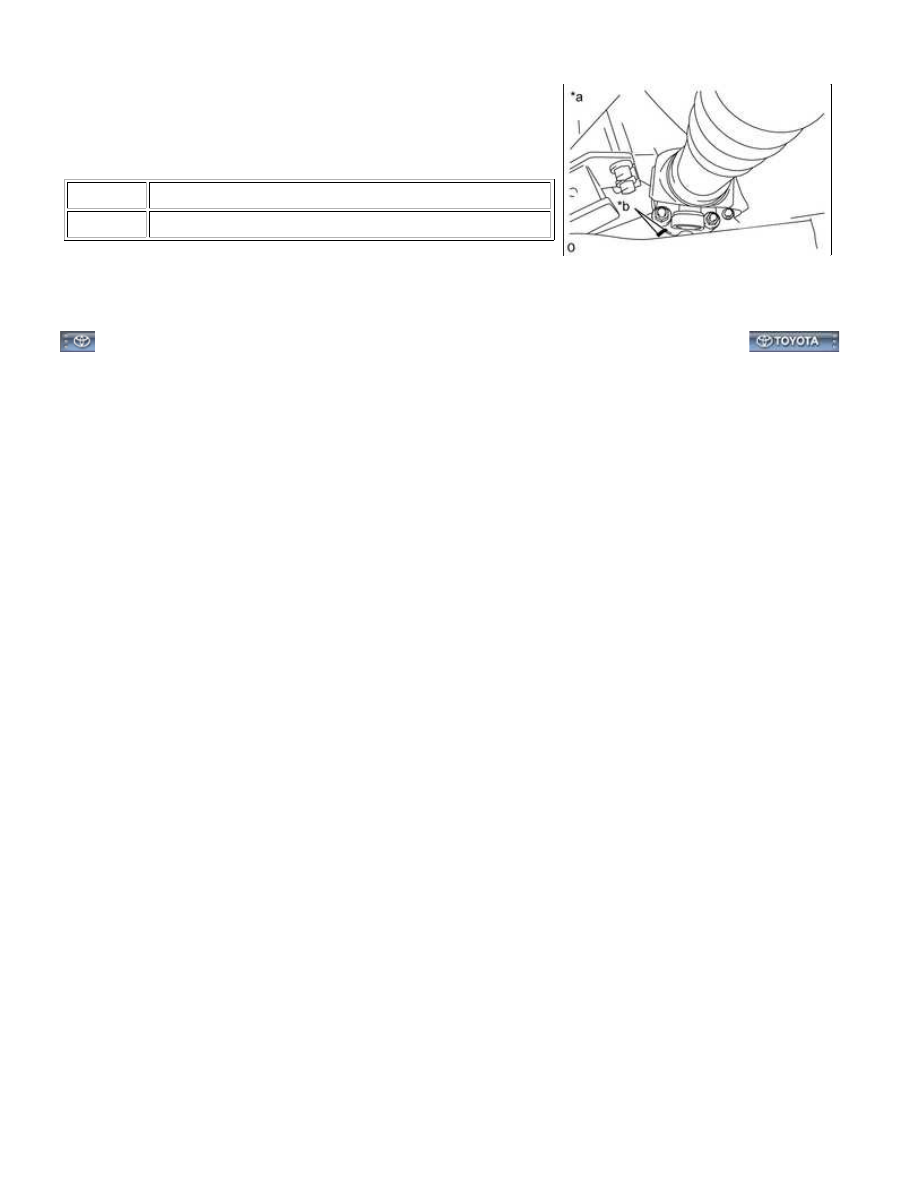

(b) for Transfer Side:

(1) Place matchmarks on the transfer and propeller shaft

flanges.

Text in Illustration

*a

for Transfer Side

*b

Matchmark

(2) Remove the 4 nuts and 4 washers.

(c) Remove the propeller shaft from the transfer flange.

PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HBX00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

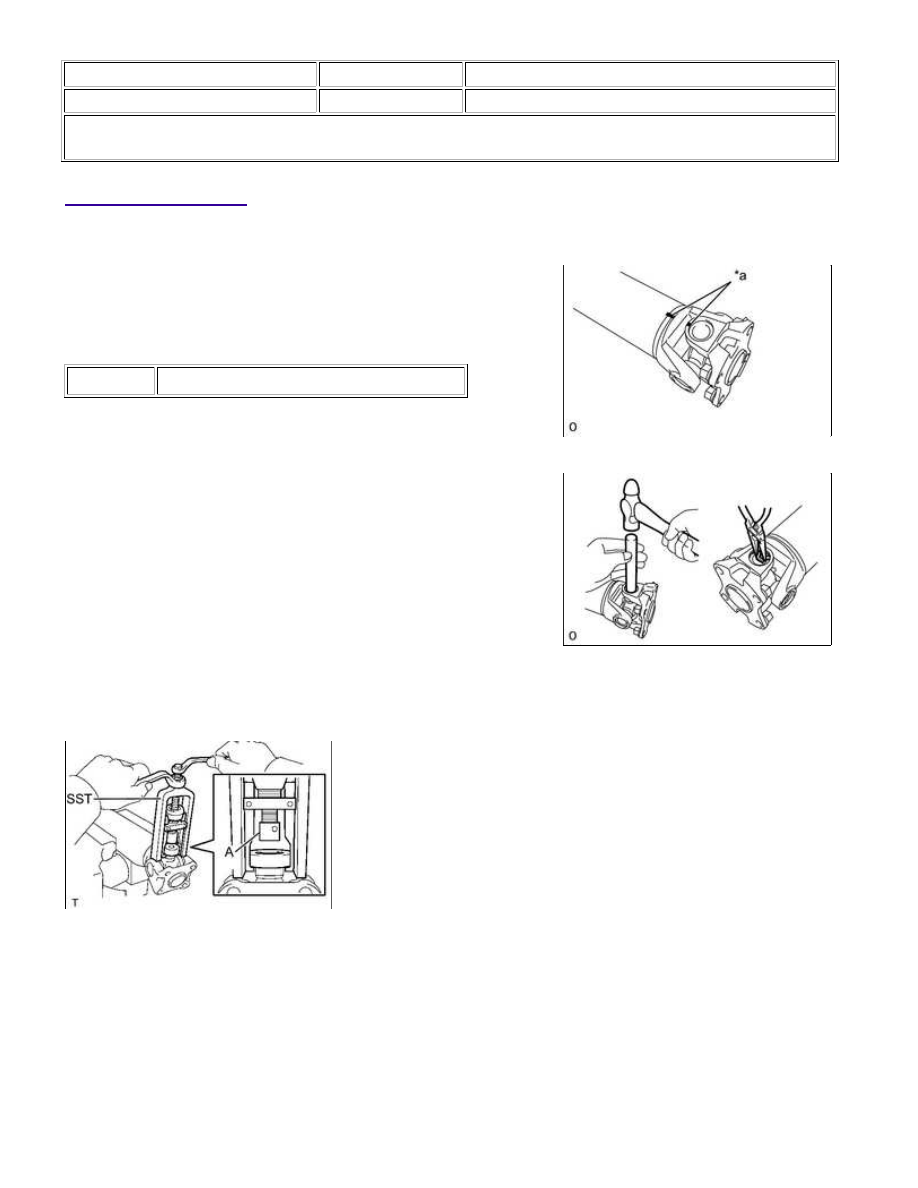

DISASSEMBLY

1. REMOVE FRONT PROPELLER SHAFT JOINT SPIDER BEARING SNAP RING

(a) Place matchmarks on the flange yoke.

Text in Illustration

*a

Matchmark

(b) Using a brass bar and hammer, slightly tap in the spider bearing

outer races.

(c) Using needle-nose pliers, remove the 4 snap rings from the grooves.

2. REMOVE SPIDER BEARING

(a) Using SST, push out the bearing from the flange yoke.

SST: 09332-25010

HINT:

Before installing SST, sufficiently raise the part labeled A. If part A is too low, SST may be difficult to

install.
