PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: R...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HBT00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

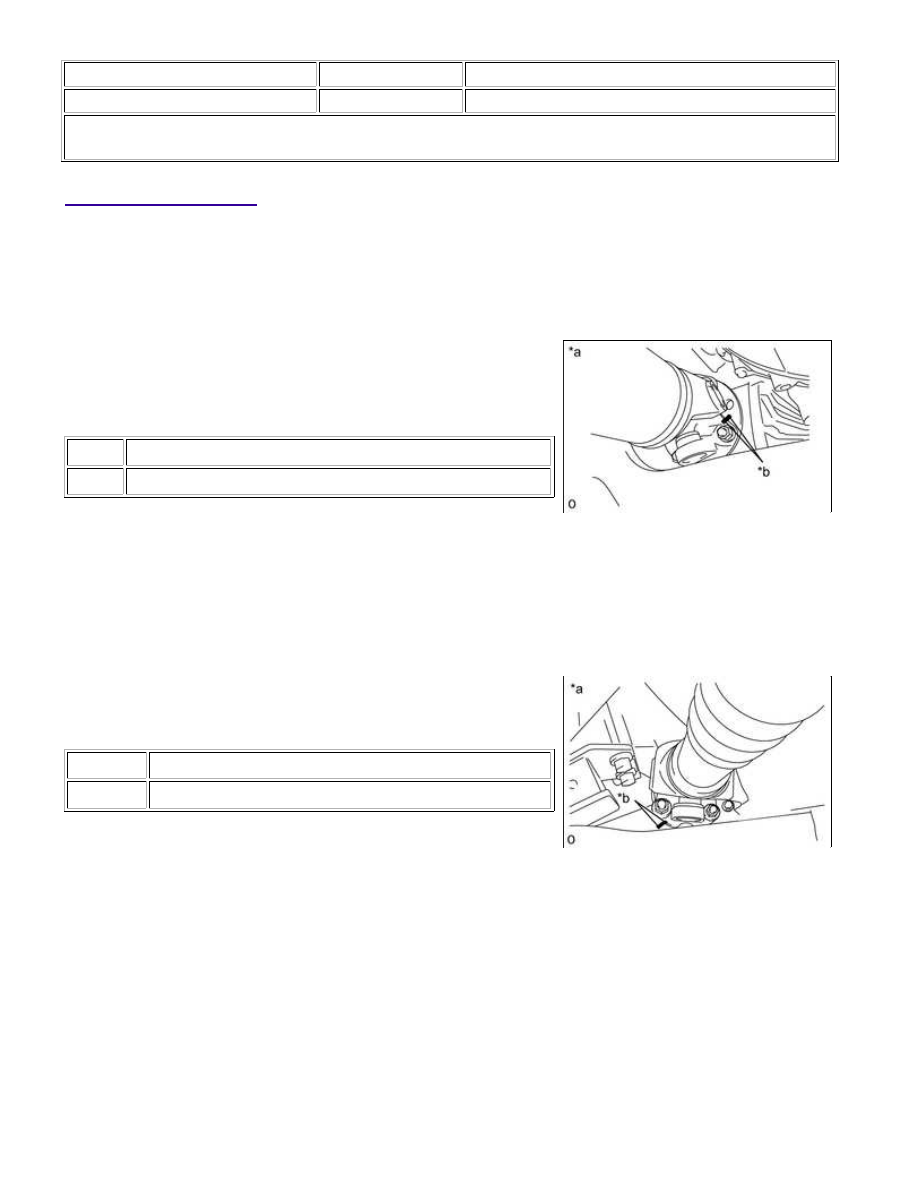

INSTALLATION

1. INSTALL FRONT PROPELLER SHAFT

(b) for Front Differential Side:

(1) Align the matchmarks on the differential and propeller shaft

flange.

Text in Illustration

*a

for Front Differential Side

*b

Matchmark

(2) Install the propeller shaft with the 4 washers and 4 nuts.

Torque:

80 N·m {819 kgf·cm, 59ft·lbf}

(c) for Transfer Side:

(1) Align the matchmarks on the transfer and propeller shaft

flange.

Text in Illustration

*a

for Transfer Side

*b

Matchmark

(2) Connect the propeller shaft with the 4 washers and 4 nuts.

Torque:

80 N·m {819 kgf·cm, 59ft·lbf}

2. INSTALL PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY

(a) Install the heat insulator bracket to the crossmember with the 2 bolts.

Torque:

16 N·m {160 kgf·cm, 12ft·lbf}

PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: I...

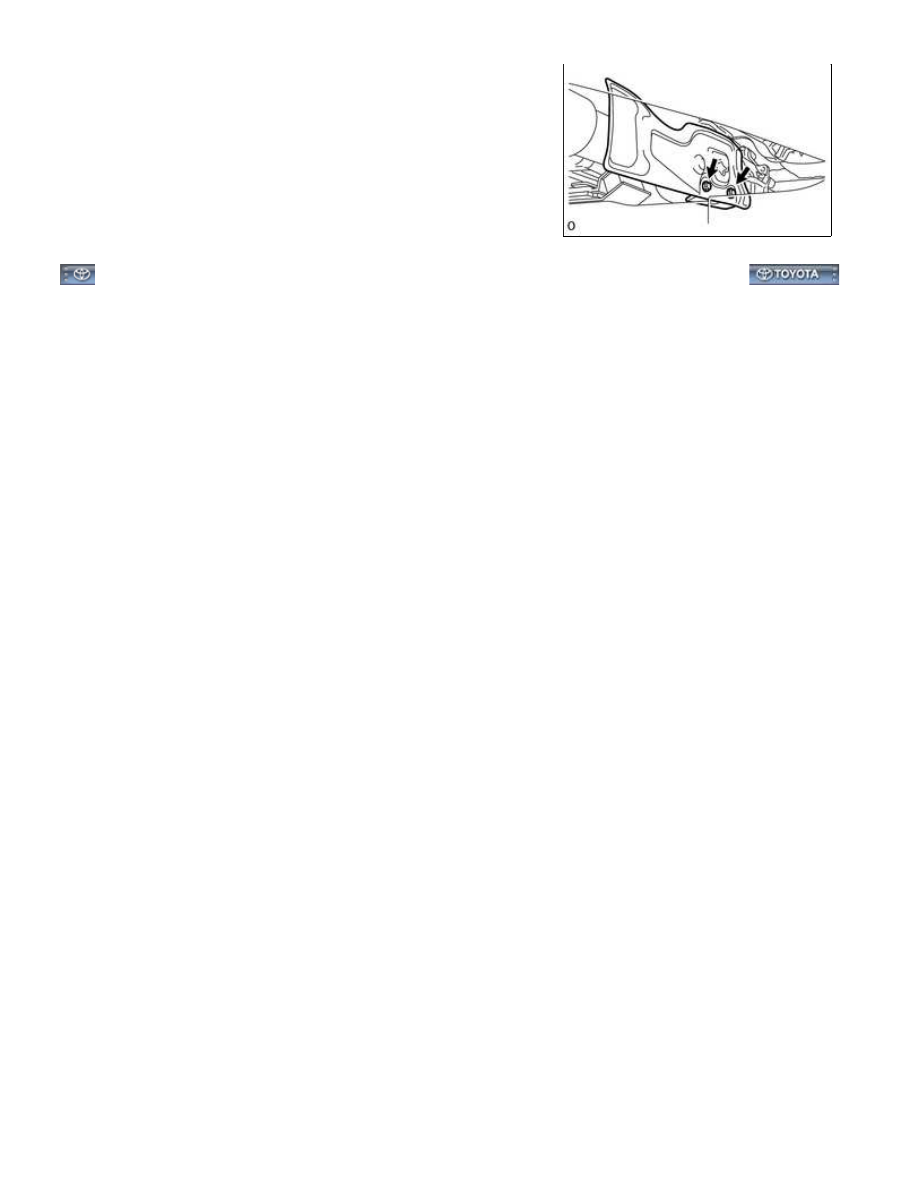

3. INSTALL PROPELLER SHAFT HEAT INSULATOR

(a) Install the heat insulator to the heat insulator bracket with the 2

bolts.

Torque:

16 N·m {160 kgf·cm, 12ft·lbf}

PROPELLER SHAFT: FRONT PROPELLER SHAFT ASSEMBLY: I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000290H00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

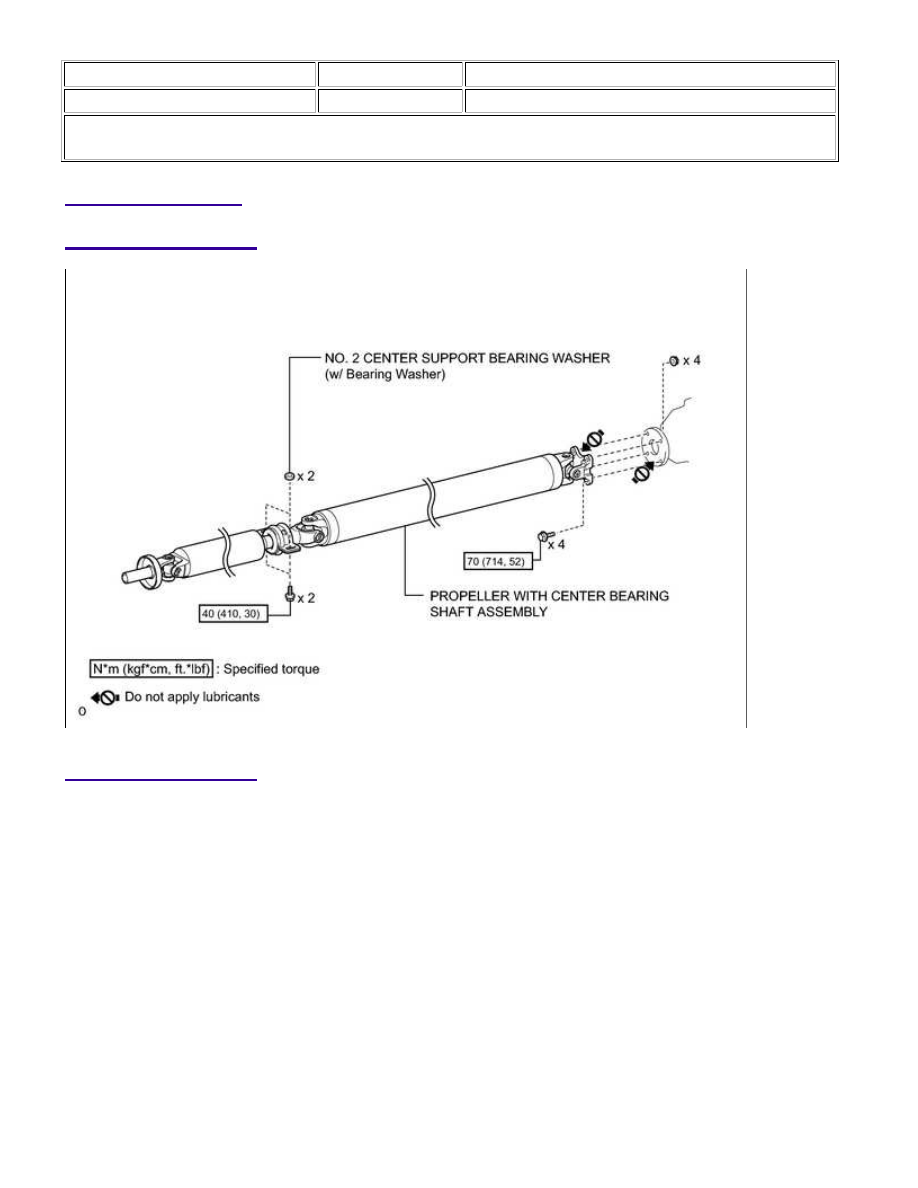

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...
