Toyota Tundra (2015 year). Manual - part 204

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001JRE00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: BRAKE ACTUATOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

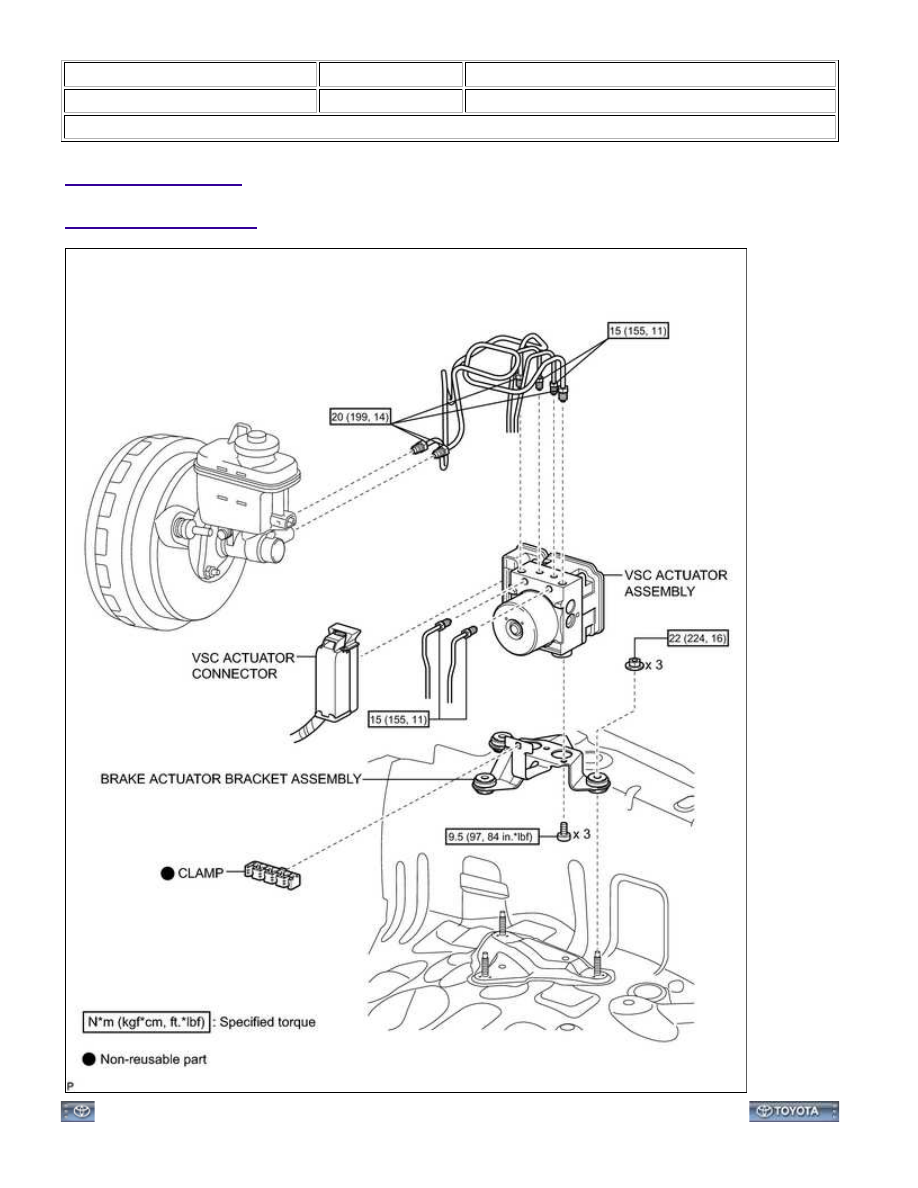

COMPONENTS

ILLUSTRATION

BRAKE CONTROL: BRAKE ACTUATOR: COMPONENTS; 2015 M...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001JRI00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: BRAKE ACTUATOR: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CONNECT TECHSTREAM

(a) Connect the Techstream to the DLC3.

(b) Start the engine and run it at idle.

(c) Select the Active Test mode on the Techstream.

HINT:

Refer to the Techstream operator's manual for further details.

2. INSPECT ACTUATOR MOTOR OPERATION

(a) With the motor relay on, check the actuator motor operation noise.

(b) Turn the motor relay off.

(c) Depress the brake pedal and hold it for about 15 seconds. Check that the pedal does not go down any

further while holding it.

(d) With the motor relay on, check that the pedal could have pulsations.

NOTICE:

Do not keep the motor relay on for more than 5 seconds continuously. When operating it consecutively,

wait more than 20 seconds between each operation.

(e) Turn the motor relay off and release the brake pedal.

3. INSPECT WHEEL OPERATION

NOTICE:

Never turn on a solenoid that is not described below.

(a) With the brake pedal depressed, perform the following operations.

(b) Turn the ABS Solenoid (SFRH) and ABS Solenoid (SFRR) on simultaneously, and check that the pedal

cannot be depressed.

NOTICE:

Do not keep the solenoid on for more than 10 seconds continuously. When operating it consecutively, wait

more than 20 seconds between each operation.

(c) Turn the ABS Solenoid (SFRH) and ABS Solenoid (SFRR) off simultaneously, and check that the pedal can

be depressed.

(d) Turn the motor relay on and check that the pedal returns.

NOTICE:

Do not keep the motor relay on for more than 5 seconds continuously. When operating it consecutively,

wait more than 20 seconds between each operation.

(e) Turn the motor relay off and release the brake pedal.

BRAKE CONTROL: BRAKE ACTUATOR: ON-VEHICLE INSPECT...

LEFT Front wheel LH: ABS Solenoid (SFLH), ABS Solenoid (SFLR)

RIGHT Rear wheel RH: ABS Solenoid (SRRH), ABS Solenoid (SRRR)

LEFT Rear wheel LH: ABS Solenoid (SRLH), ABS Solenoid (SRLR)

(g) Clear the DTCs



.

BRAKE CONTROL: BRAKE ACTUATOR: ON-VEHICLE INSPECT...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001JRF00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

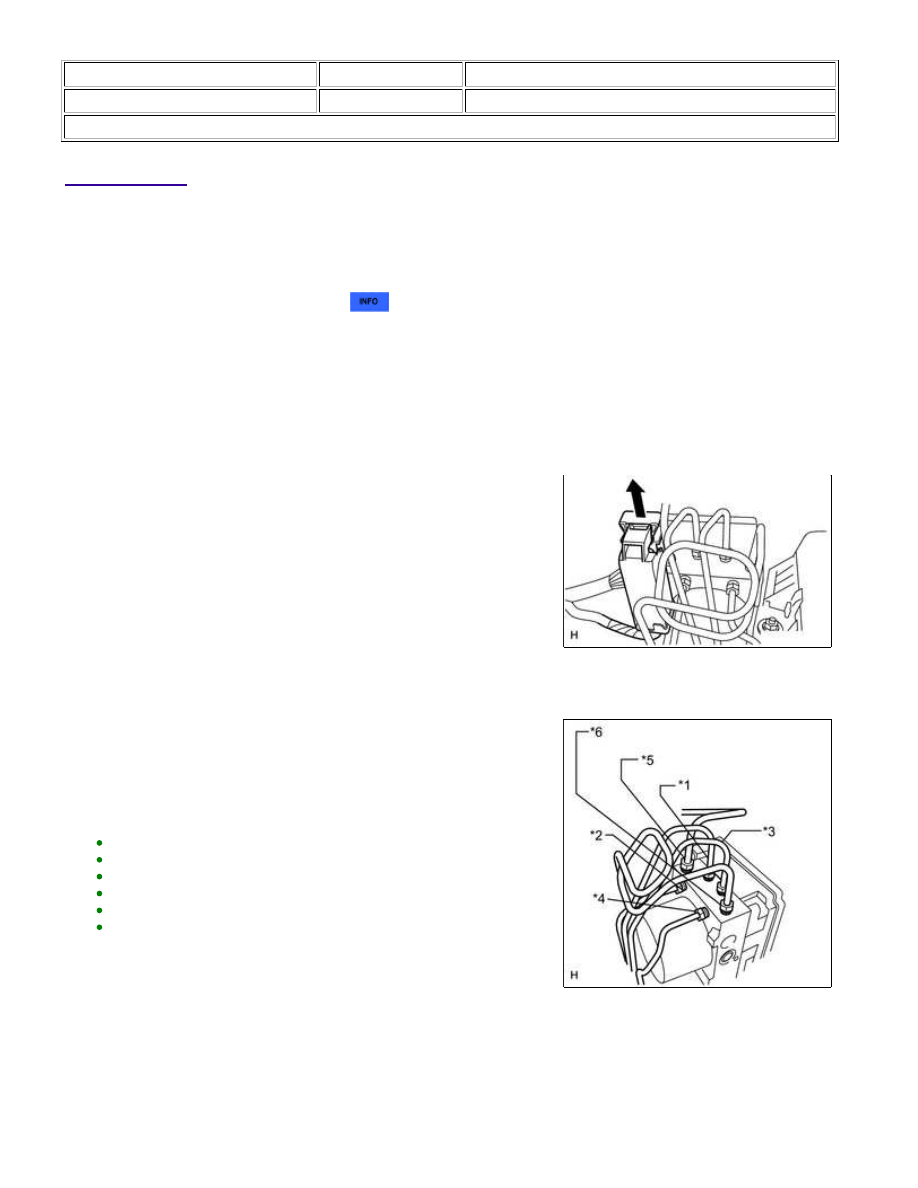

Title: BRAKE CONTROL: BRAKE ACTUATOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

3. DISCONNECT VSC ACTUATOR CONNECTOR

(a) Pull the release bar and disconnect the VSC actuator connector.

4. REMOVE BRAKE TUBE

(a) Use tags or make a note to identify the reconnection locations.

HINT:

*1: FR RH
*2: FR LH
*3: RR RH
*4: RR LH
*5: FR Master Cylinder
*6: RR Master Cylinder

BRAKE CONTROL: BRAKE ACTUATOR: REMOVAL; 2015 MY Tu...
