Toyota Tundra (2015 year). Manual - part 205

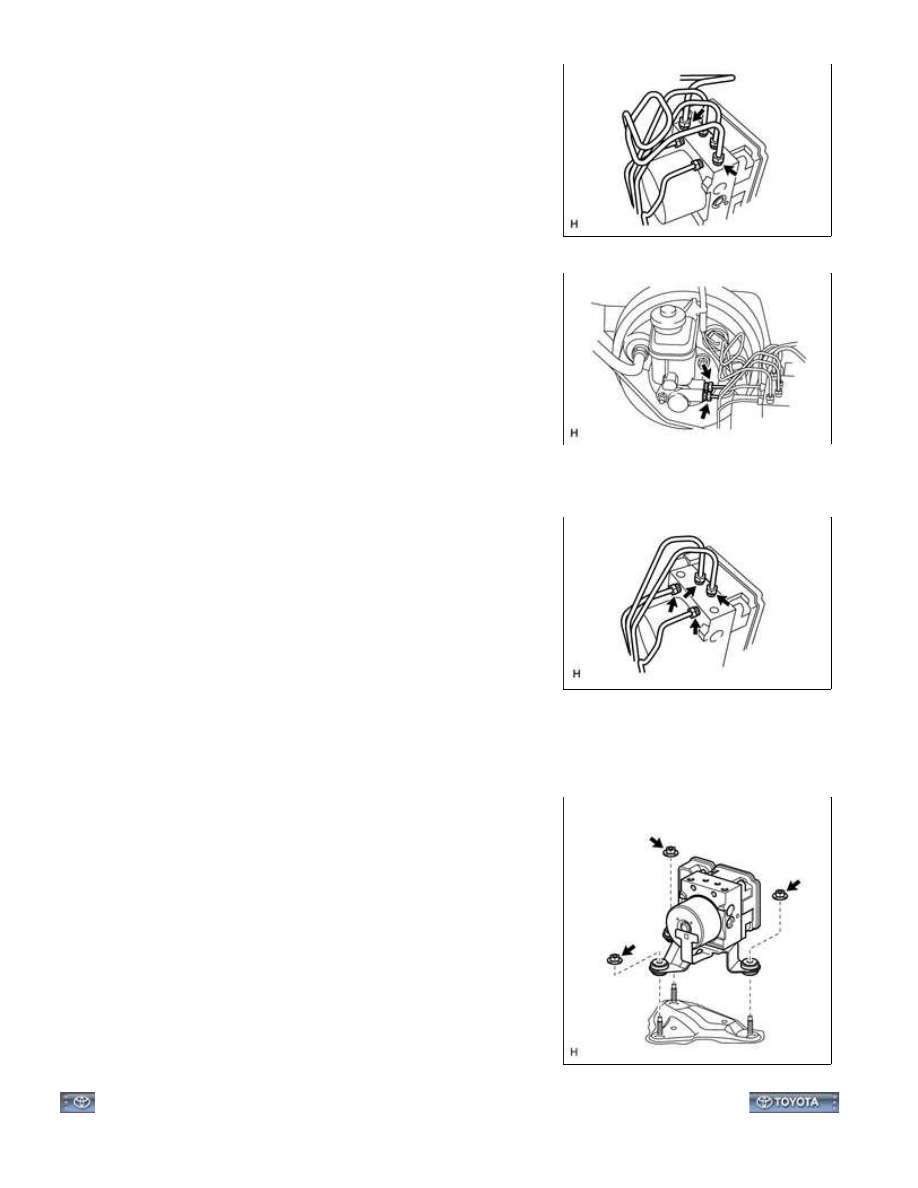

(b) Using a union nut wrench, disconnect the 2 brake tubes from

the VSC actuator.

(c) Using a union nut wrench, remove the 2 brake tubes from the

brake master cylinder.

5. DISCONNECT BRAKE TUBE

(a) Using a union nut wrench, disconnect the 4 brake tubes from

the VSC actuator.

(b) Remove the clamp from the VSC actuator bracket.

6. REMOVE VSC ACTUATOR WITH ACTUATOR BRACKET ASSEMBLY

(a) Remove the 3 nuts and VSC actuator with actuator bracket.

BRAKE CONTROL: BRAKE ACTUATOR: REMOVAL; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001JRG00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: BRAKE ACTUATOR: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

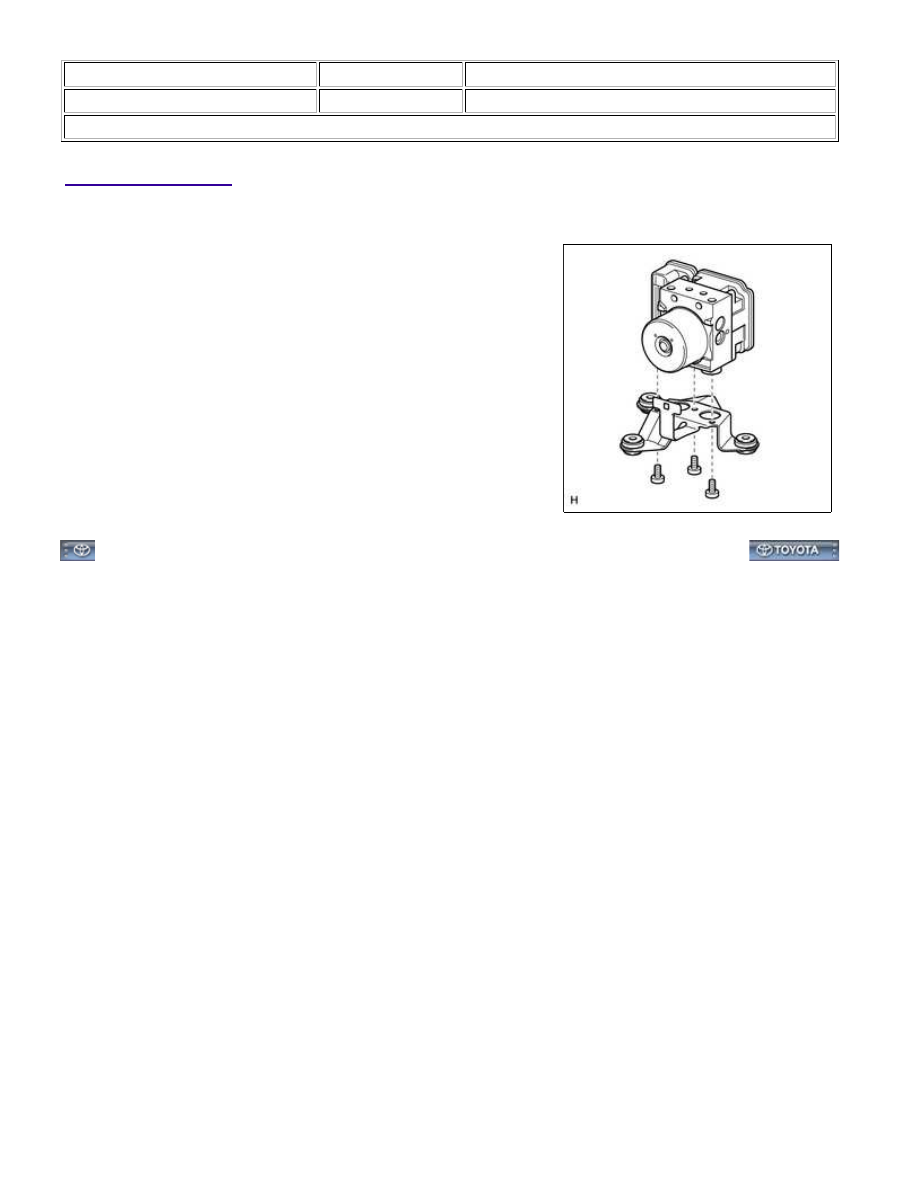

DISASSEMBLY

1. REMOVE BRAKE ACTUATOR BRACKET ASSEMBLY

(a) Using a T30 "TORX" wrench, remove the 3 screws and actuator

bracket.

BRAKE CONTROL: BRAKE ACTUATOR: DISASSEMBLY; 2015 M...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001JRH00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: BRAKE ACTUATOR: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL BRAKE ACTUATOR BRACKET ASSEMBLY

(a) Using a T30 "TORX" wrench, install the actuator bracket with the

3 screws.

Torque:

9.5 N·m {97 kgf·cm, 84in·lbf}

BRAKE CONTROL: BRAKE ACTUATOR: REASSEMBLY; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001JRD00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: BRAKE ACTUATOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

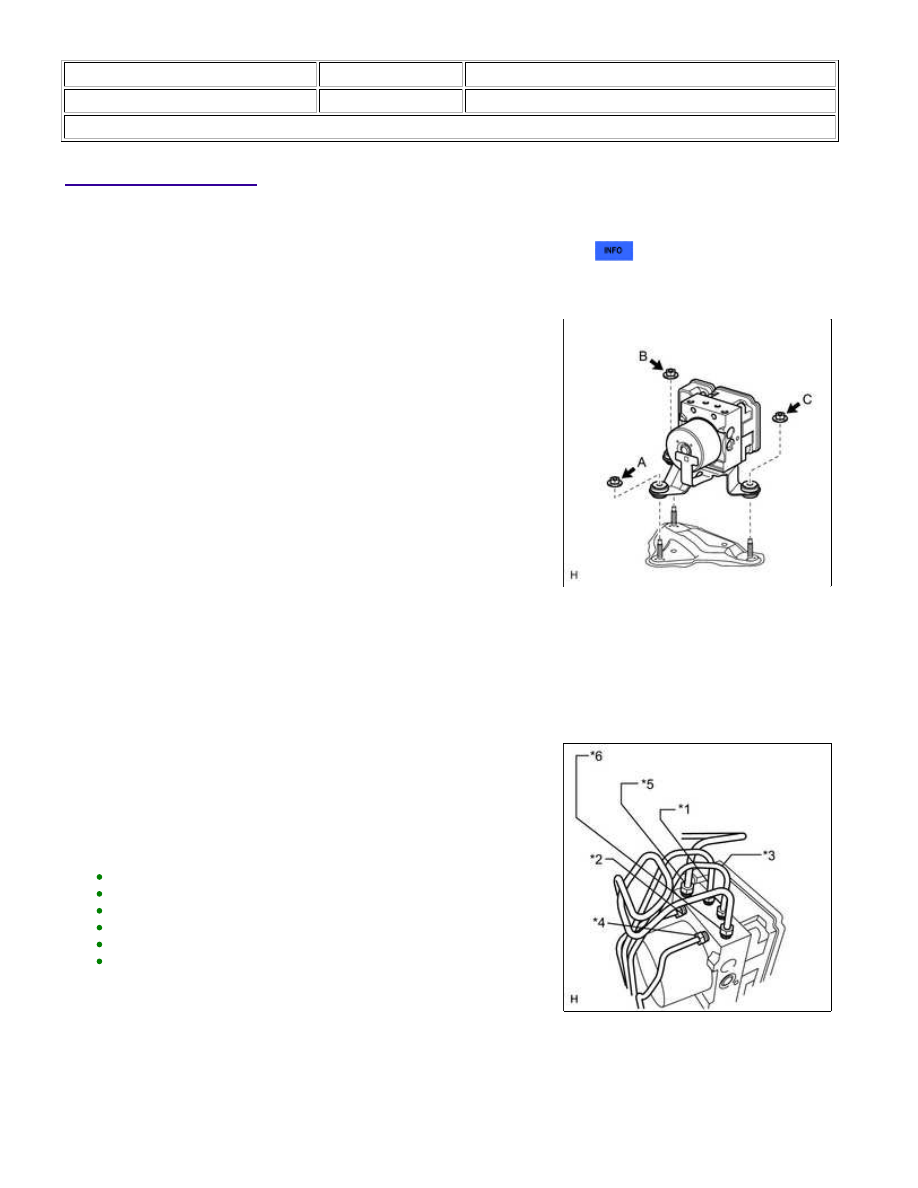

INSTALLATION

NOTICE:



.

1. INSTALL VSC ACTUATOR WITH ACTUATOR BRACKET ASSEMBLY

(a) Install the VSC actuator with actuator bracket with the 3 nuts.

NOTICE:

Do not drop the actuator. If dropped, replace it.

(b) Tighten the 3 nuts uniformly in alphabetical order.

Torque:

22 N·m {224 kgf·cm, 16ft·lbf}

2. CONNECT BRAKE TUBE

(a) Set each brake line to the correct position on the brake actuator

as shown in the illustration.

HINT:

*1: FR RH
*2: FR LH
*3: RR RH
*4: RR LH
*5: FR Master Cylinder
*6: RR Master Cylinder

(b) Install a new clamp onto the VSC actuator bracket.

BRAKE CONTROL: BRAKE ACTUATOR: INSTALLATION; 2015 ...
