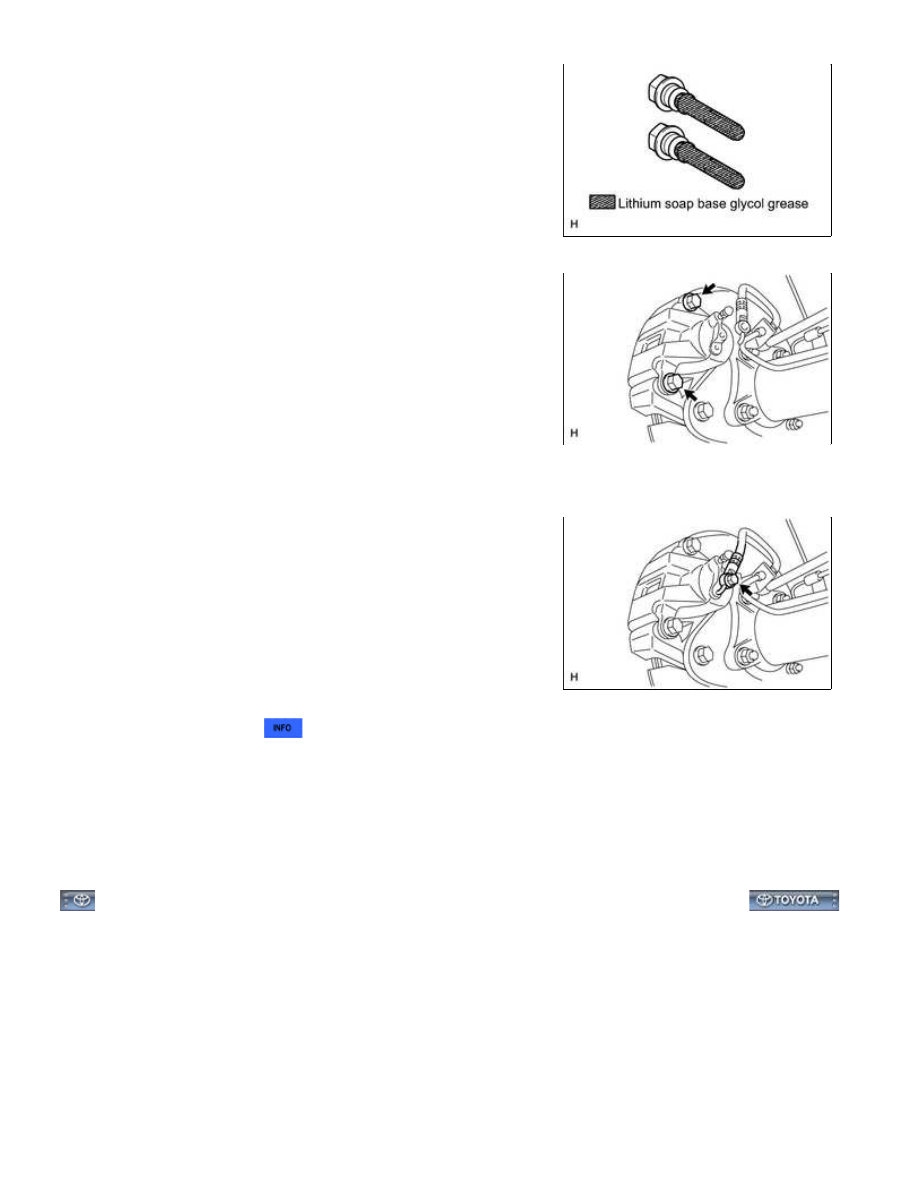

Toyota Tundra (2015 year). Manual - part 203

(b) Install the 2 slide pins.

Torque:

88 N·m {897 kgf·cm, 65ft·lbf}

9. CONNECT REAR FLEXIBLE HOSE LH

(a) Install a new gasket and connect the flexible hose with the new

union bolt.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

HINT:

Install the flexible hose lock securely in the lock hole in the

cylinder.

10. BLEED BRAKE LINE

11. INSTALL REAR WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

BRAKE: REAR BRAKE: INSTALLATION; 2015 MY Tundra [08/2014 -...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001HK002BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

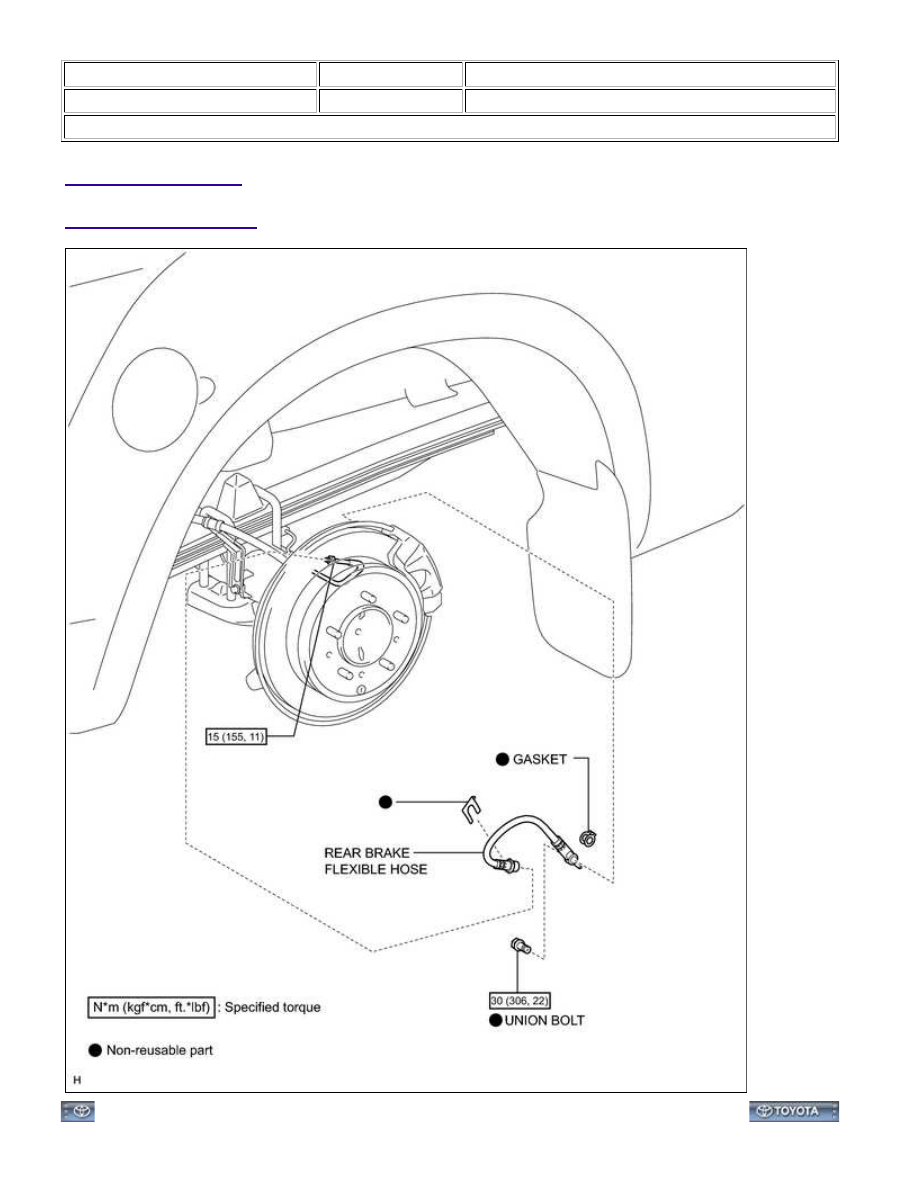

Title: BRAKE: REAR BRAKE FLEXIBLE HOSE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

BRAKE: REAR BRAKE FLEXIBLE HOSE: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001HK102PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

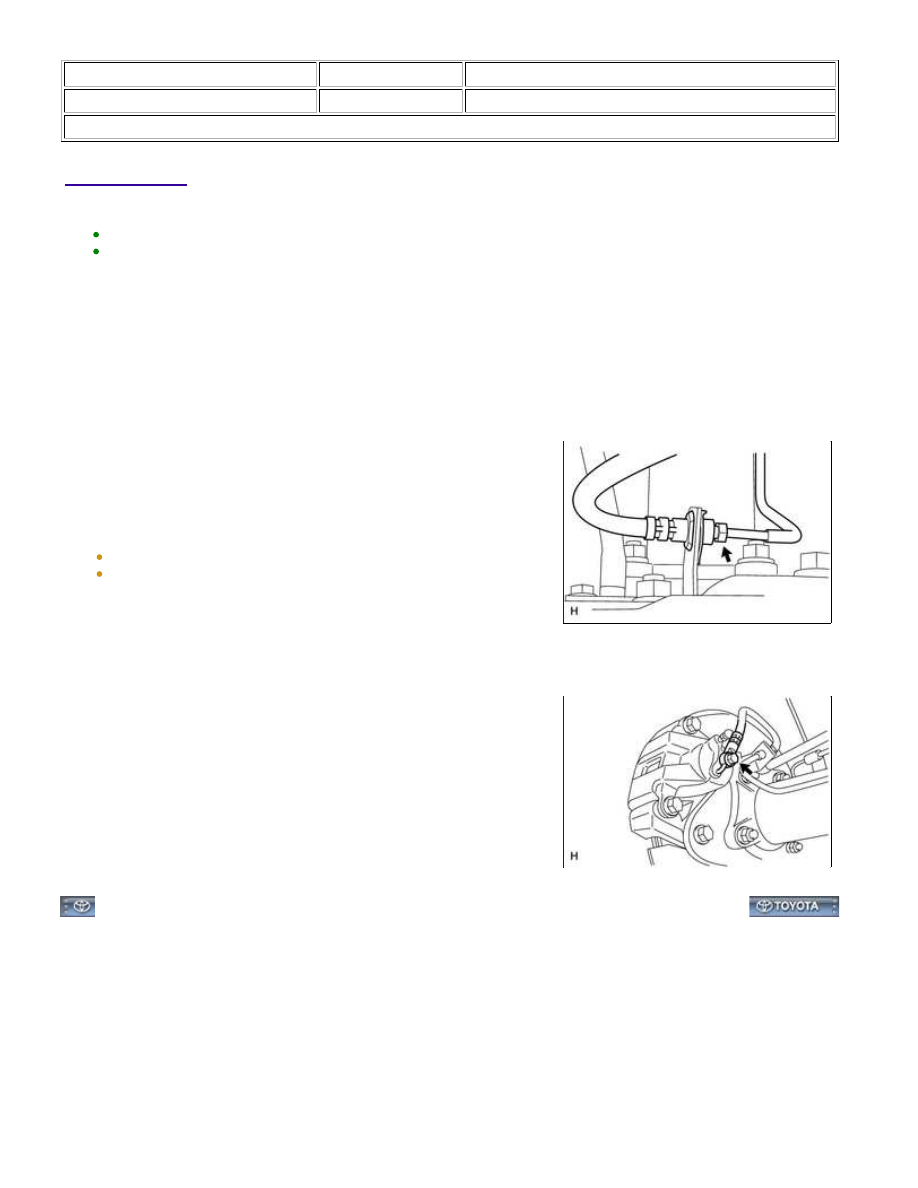

Title: BRAKE: REAR BRAKE FLEXIBLE HOSE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. REMOVE REAR WHEEL

2. DRAIN BRAKE FLUID

NOTICE:

Wash off brake fluid immediately if it comes in contact with any painted surface.

3. REMOVE REAR BRAKE FLEXIBLE HOSE

(a) Disconnect the brake tube from the flexible hose with a union

nut wrench while holding the flexible hose with a wrench.

NOTICE:

Do not bend or damage the brake tube.
Do not allow any foreign matter such as dirt and dust to enter
the brake tube from the connecting point.

(b) Remove the clip.

(c) Remove the union bolt and gasket, and then remove the flexible

hose from the disc brake cylinder.

BRAKE: REAR BRAKE FLEXIBLE HOSE: REMOVAL; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001HJZ034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

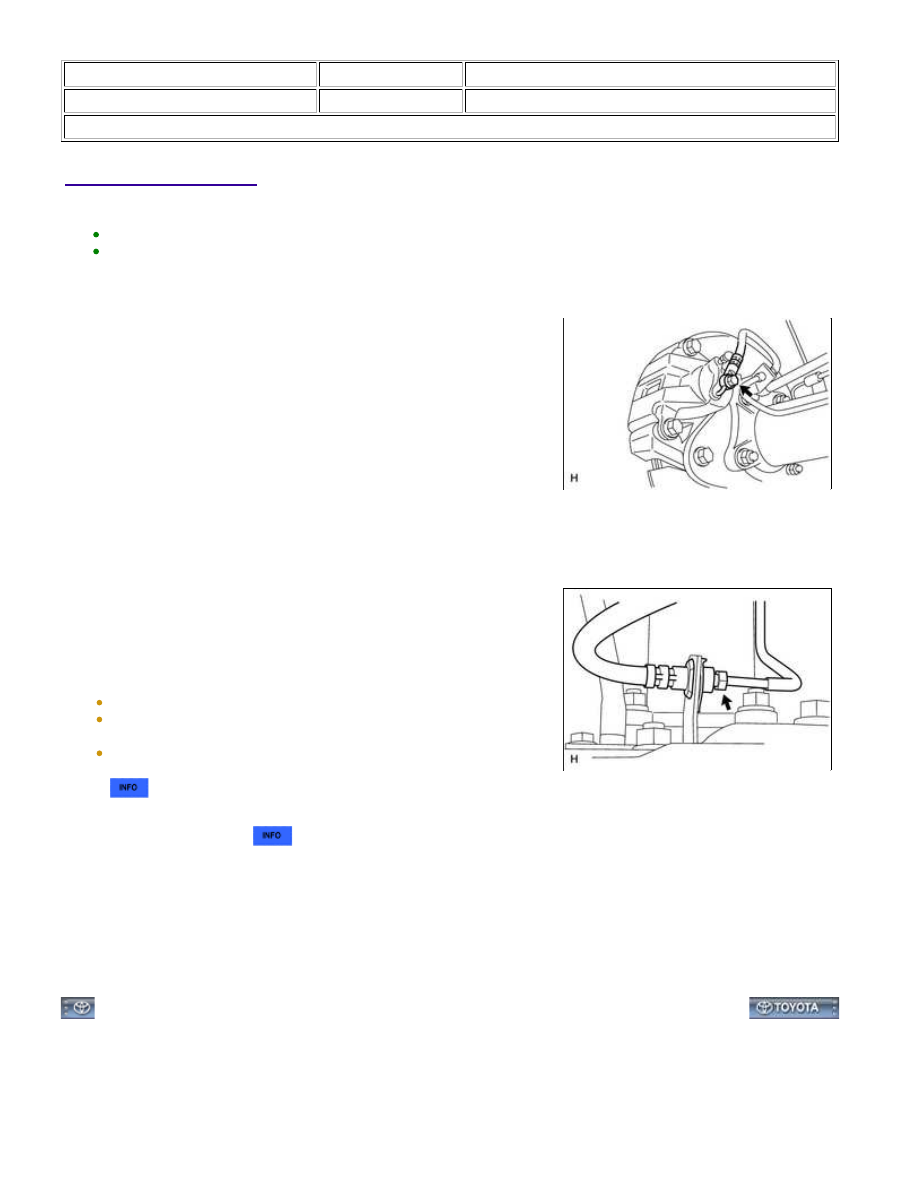

Title: BRAKE: REAR BRAKE FLEXIBLE HOSE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. INSTALL REAR BRAKE FLEXIBLE HOSE

(a) Install the flexible hose and a new gasket to the disc brake

cylinder with the new union bolt.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

HINT:

Install the flexible hose lock securely in the lock hole in the

cylinder.

(b) Set the flexible hose to the connecting point with the brake tube, and then attach a new clip.

(c) Using a union nut wrench, connect the flexible hose to the brake

tube while holding the flexible hose with a wrench.

Torque:

15 N·m {155 kgf·cm, 11ft·lbf}

NOTICE:

Do not bend or damage the brake tube.
Do not allow any foreign matter such as dirt and dust to enter
the brake tube from the connecting point.
Use the formula to calculate special torque values for situations
where a union nut wrench is combined with a torque wrench



.

2. BLEED BRAKE LINE

3. INSTALL REAR WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}
