Toyota Tundra (2015 year). Manual - part 202

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018DR018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: REAR BRAKE: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL PISTON SEAL

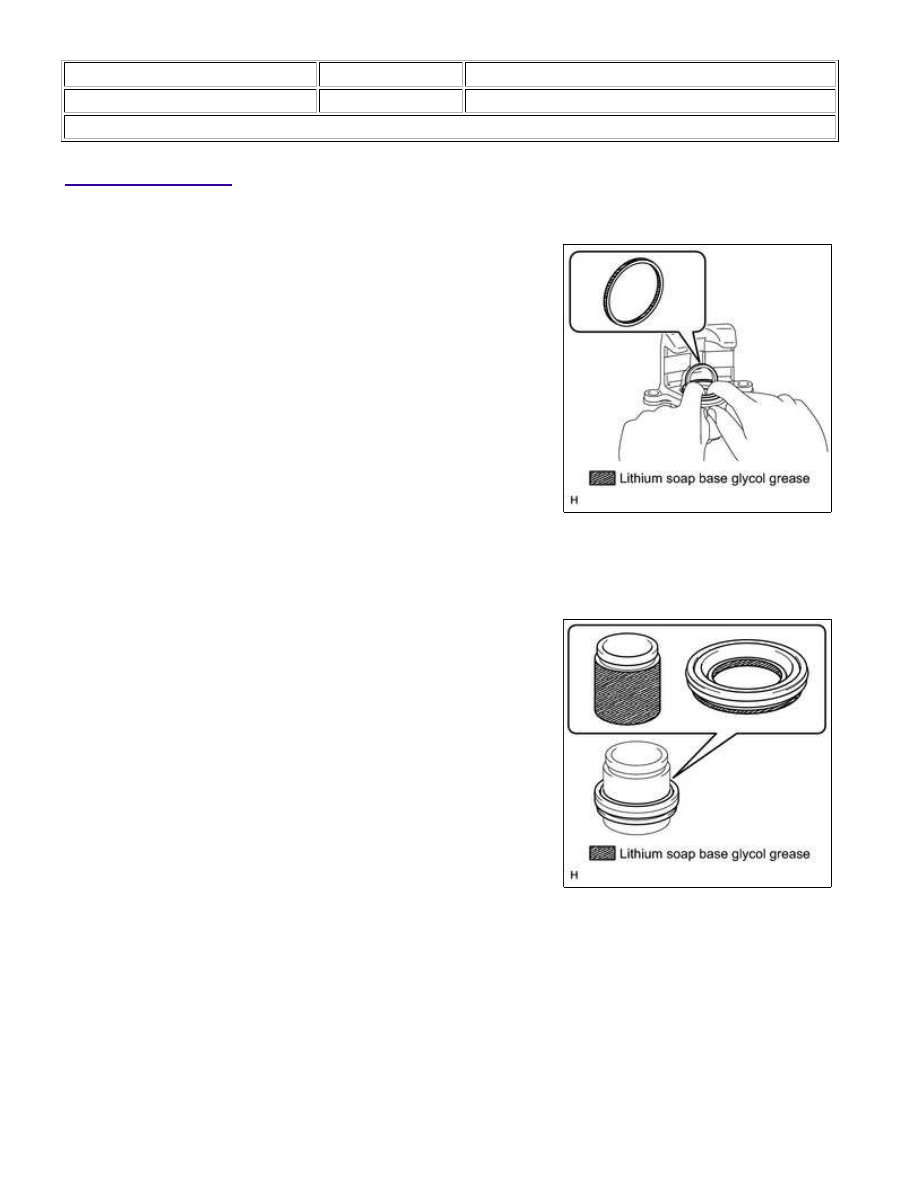

(b) Install the piston seal to the disc brake cylinder.

2. INSTALL CYLINDER BOOT

(c) Install the cylinder boot to the rear disc brake piston.

(d) Install the rear disc brake piston to the rear disc brake cylinder assembly.

3. INSTALL REAR DISC BRAKE PISTON

(a) Install the cylinder boot to the disc brake cylinder.

NOTICE:

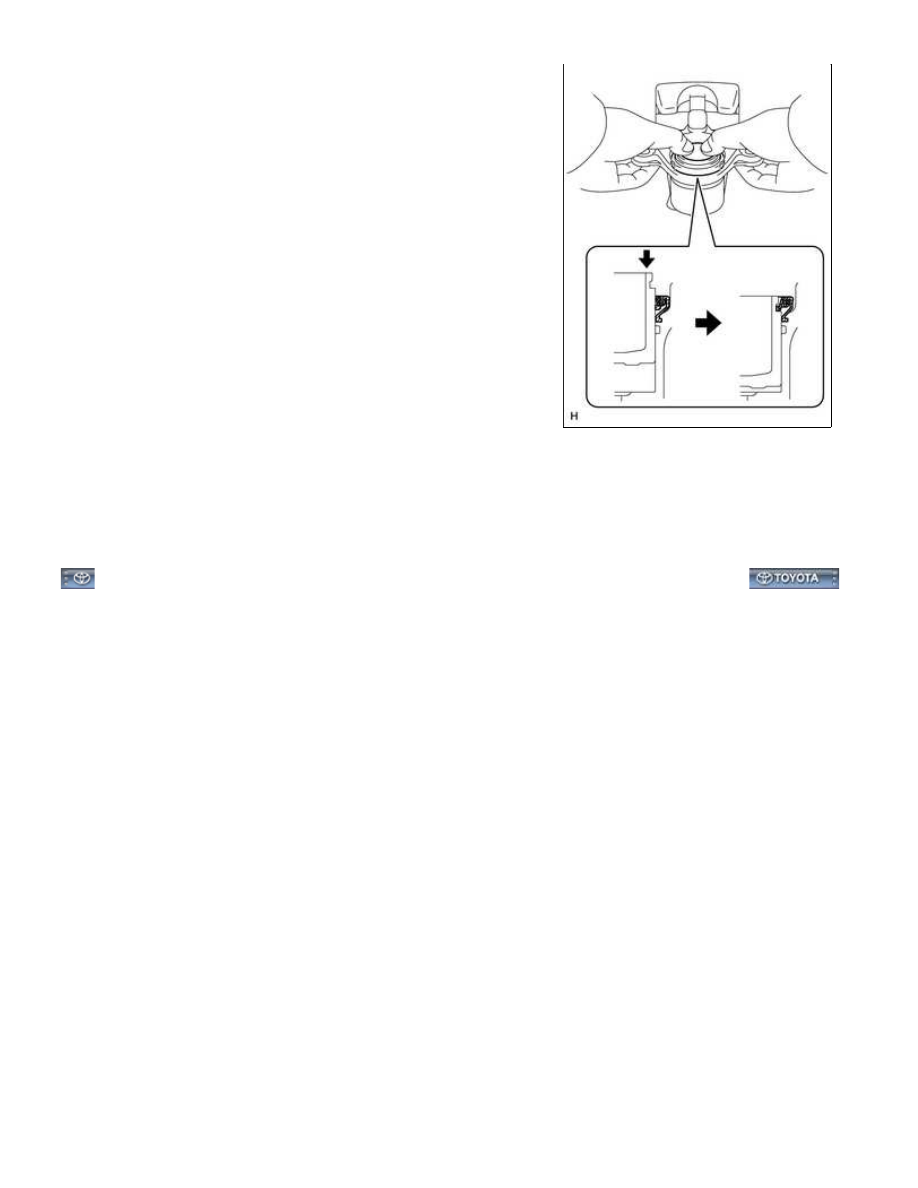

(b) Push in the piston by hand and install the cylinder boot into the

Torque:

11 N·m {110 kgf·cm, 8ft·lbf}

5. INSTALL REAR DISC BRAKE BLEEDER PLUG CAP

BRAKE: REAR BRAKE: REASSEMBLY; 2015 MY Tundra [08/2014 -  ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018DM018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: REAR BRAKE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. INSTALL REAR DISC

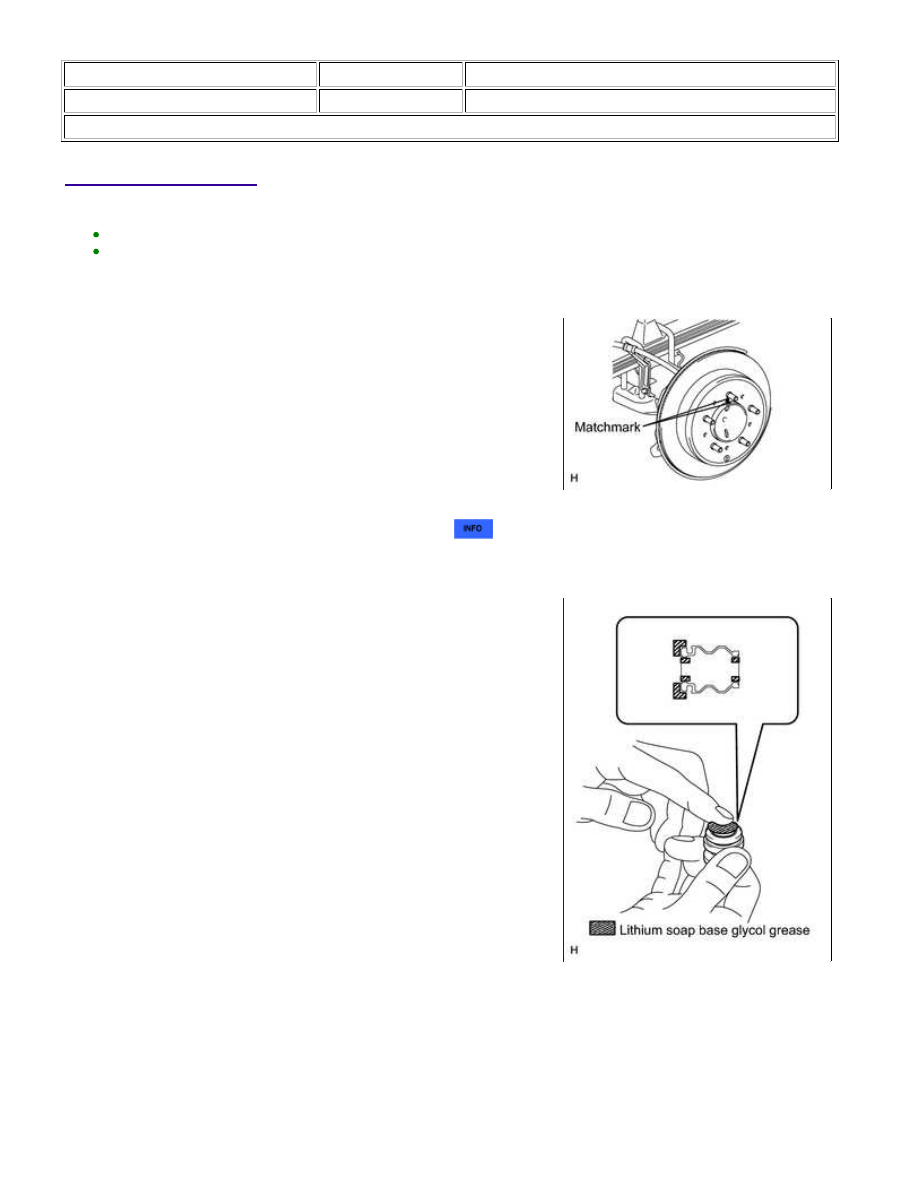

(a) Align the matchmarks and install the rear disc.

2. ADJUST PARKING BRAKE SHOE CLEARANCE

3. INSTALL REAR DISC BRAKE CYLINDER MOUNTING LH

where it contacts the rear disc brake mounting cylinder, and the

NOTICE:

BRAKE: REAR BRAKE: INSTALLATION; 2015 MY Tundra [08/2014 -...

(b) Install the rear disc brake bush dust boot to the rear disc brake

cylinder mounting.

NOTICE:

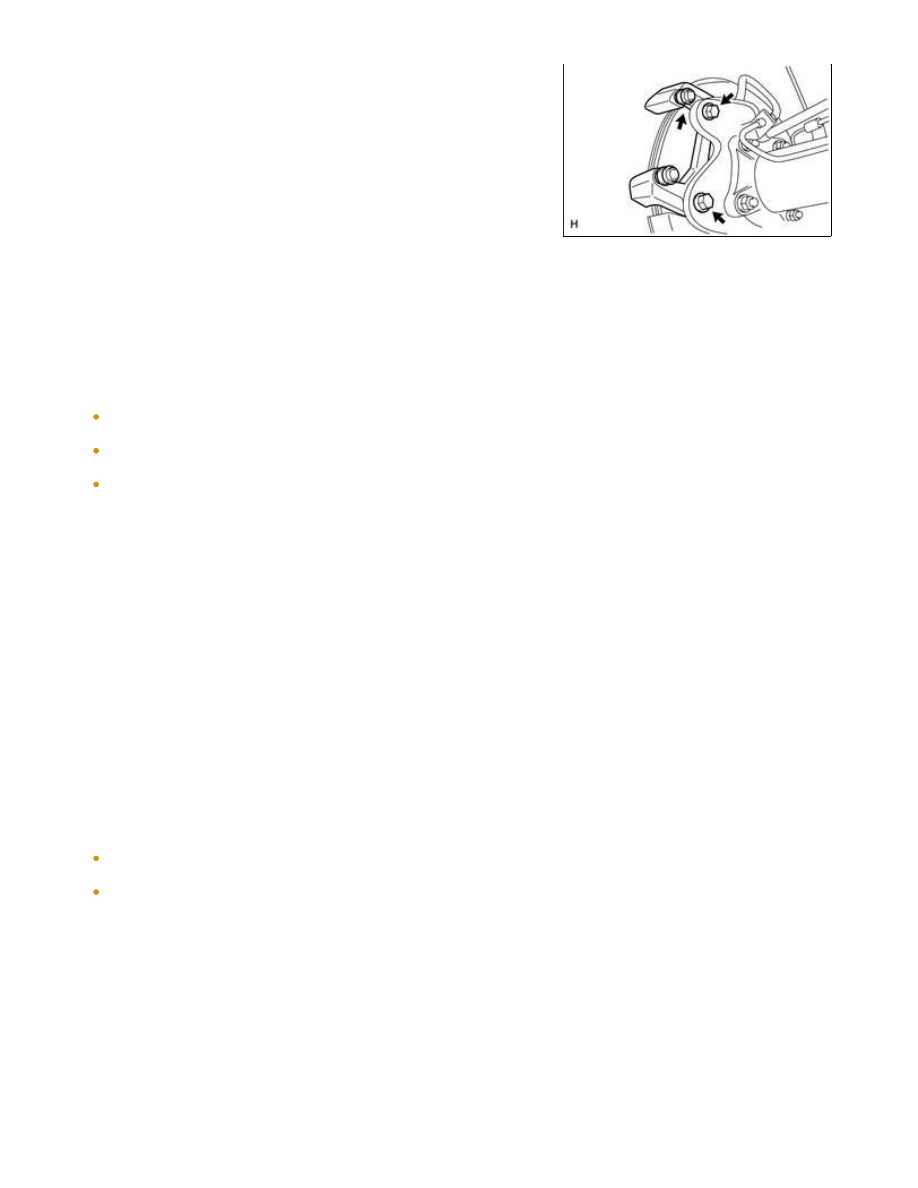

(c) Install the rear disc brake cylinder mounting with the 2 bolts.

Torque:

95 N·m {969 kgf·cm, 70ft·lbf}

4. INSTALL REAR DISC BRAKE PAD SUPPORT PLATE

NOTICE:

The pad support plates can be reused if they are securely attached to the cylinder mounting. Therefore, do
not remove the pad support plates from the cylinder mounting.
If a pad support plate is removed, replace it with a new one that is supplied with double-sided tape already
attached.
Make sure to clean the cylinder mounting contact surface before attaching the pad support plates.

(a) Clean the cylinder mounting surface where the pad support plates will be attached.

(b) Remove the peeling paper from the double-sided tape, and install 4 new pad support plates to the cylinder

mounting.

5. INSTALL PAD WEAR INDICATOR PLATE

(a) Install the pad wear indicator plate to the inner disc brake pad.

6. INSTALL REAR DISC BRAKE ANTI-SQUEAL SHIM

(a) Install the anti-squeal shims to the each brake pads.

NOTICE:

(a) Install the 2 disc brake pads to the disc brake cylinder mounting.

NOTICE:

When installing the pads, make sure that the disc brake pad support plates are securely attached to the
cylinder mounting. The pad support plates are attached to the cylinder mounting with double-sided tape.
If a pad support plate is not securely attached to the cylinder mounting, replace it with a new one.

8. INSTALL REAR DISC BRAKE CYLINDER ASSEMBLY LH

BRAKE: REAR BRAKE: INSTALLATION; 2015 MY Tundra [08/2014 -...
