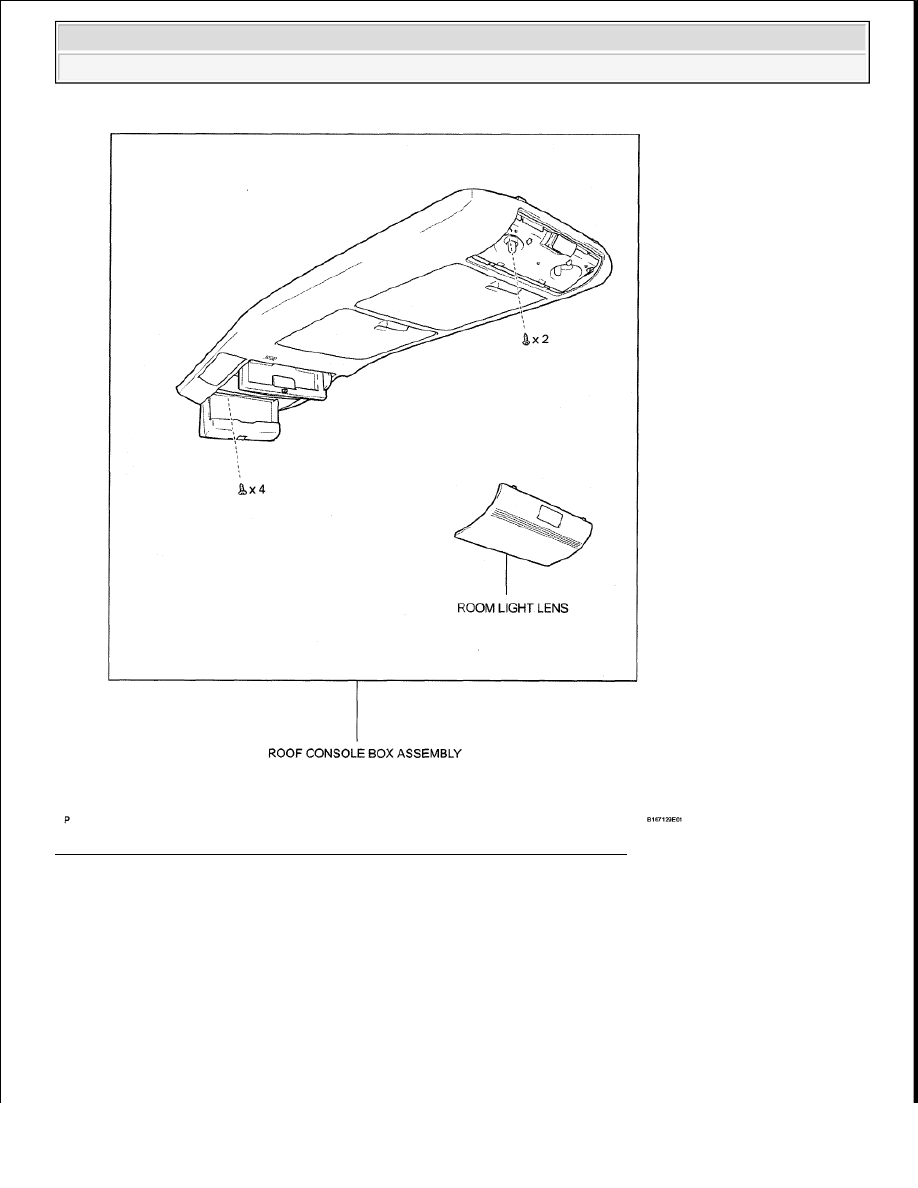

Fig. 208: Identifying Overhead Console Box Components (For Long Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE ROOF CONSOLE BOX ASSEMBLY

a. Using a screwdriver, detach the 4 claws and remove the lens.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

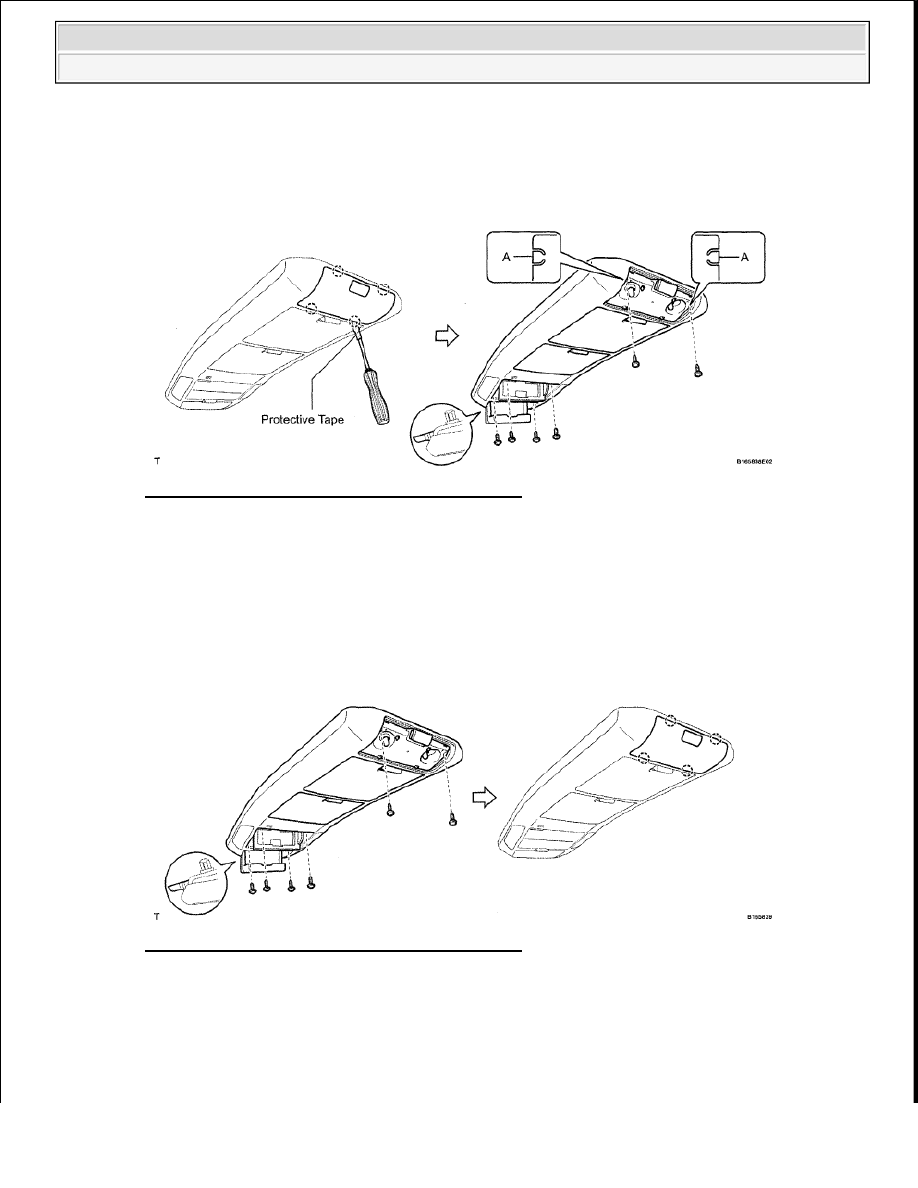

b. Bend up part A shown in the illustration, and remove the 2 screws.

c. Remove the 4 screws.

d. Disconnect the connector and then remove the roof console box.

Fig. 209: Identifying Roof Console Box Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL ROOF CONSOLE BOX ASSEMBLY

a. Connect the connector.

b. Install the roof console box with the 6 screws.

c. Attach the 4 claws to install the lens.

Fig. 210: Identifying Roof Console Box Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































2009 ACCESSORIES AND EQUIPMENT

Sliding Roof - Tundra

SLIDING ROOF SYSTEM

PARTS LOCATION

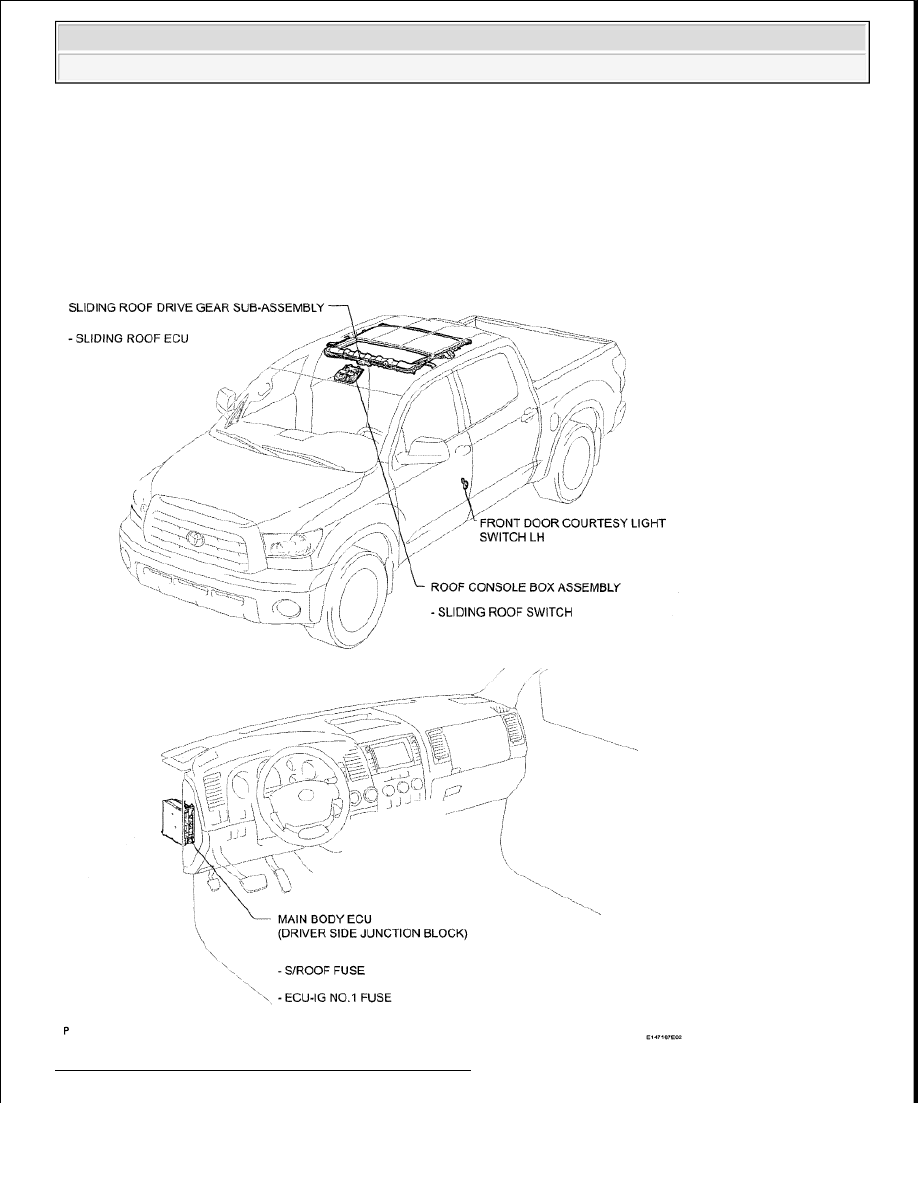

Fig. 1: Identifying Sliding Roof System Parts Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra





2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra























































SYSTEM DIAGRAM

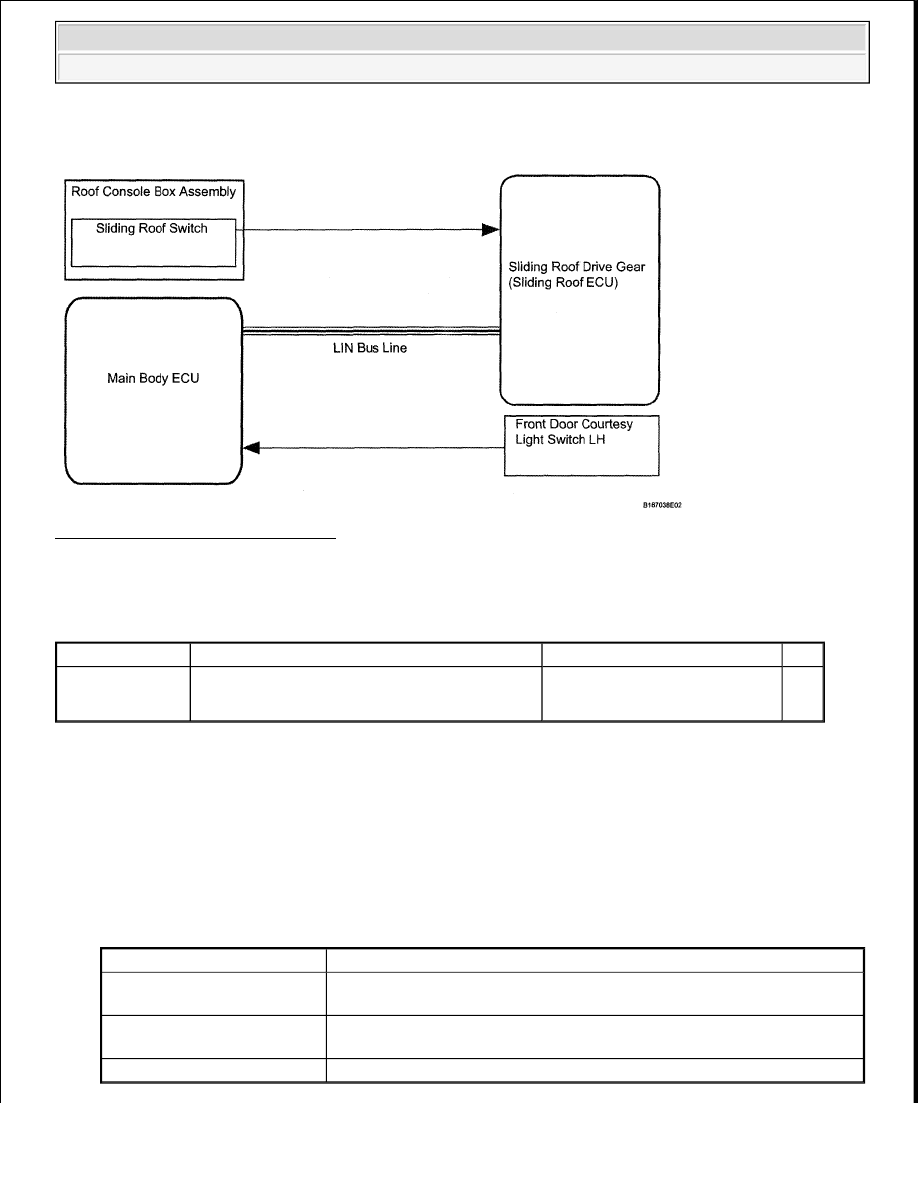

Fig. 2: Sliding Roof System Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Communication table

SLIDING ROOF SYSTEM COMMUNICATION CHART

SYSTEM DESCRIPTION

1. GENERAL

This system has the following functions: manual slide open and close; auto slide open and close; manual
tilt up and down; auto tilt up and down; jam protection; and key-off operation.

2. FUNCTION OF MAIN COMPONENT

SLIDING ROOF SYSTEM MAIN COMPONENT FUNCTION CHART

Sender

Receiver

Signal

Line

Main Body ECU Sliding Roof Drive Gear (Sliding Roof ECU)



Key-off operation signal



Vehicle speed signal

LIN

Component

Outline

Sliding roof drive gear
(Sliding roof ECU)

Sliding roof ECU controls sliding roof motor to rotate forward and
backward, which tilts or slides sliding roof glass

Roof console box (Sliding
roof switch)

Output of operation signals from built-in sliding roof switch to sliding
roof ECU are handled by roof console box

Main body ECU

Transmits the vehicle speed signal and key-linked operation signals
