Toyota Tundra. Manual - part 895





3. SYSTEM OPERATION

The sliding roof has the following features.

SLIDING ROOF SYSTEM OPERATION CHART

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use these procedures to troubleshoot the sliding roof system.

*: Use the Techstream.

1. VEHICLE BROUGHT TO WORKSHOP

2. INSPECT BATTERY VOLTAGE

Standard voltage: 11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

Function

Outline

Manual slide
open and
close

This function causes sliding roof to open (or close) when SLIDE switch is pressed for less
than 0.3 seconds. Sliding roof stops as soon as switch is released.

Auto slide
open and
close

This function causes sliding roof to be fully opened (or closed) when SLIDE switch is
pressed for 0.3 seconds or more

Manual tilt up
and down

This function causes sliding roof to tilt up (or tilt down) when TILT switch is pressed for
less than 0.3 seconds

Auto tilt up
and down

This function enables sliding roof to tilt up (or down) when TILT switch is pressed for 0.3
seconds or more

Jam
protection
function

The jam protection function automatically stops sliding roof and makes it open halfway
(or fully tilts it upward) if a foreign object gets jammed in sliding roof during auto close
operation (or auto tilt down operation)

Key-off
operation

Key-off operation function makes it possible to operate sliding roof for approximately 45
seconds after ignition switch is turned OFF if front doors are not opened

Key-linked
open / close
operation

When driver side door is locked, and key inserted into driver side door key cylinder is
turned and maintained in lock position for 3.0 seconds or more, sliding roof ECU
activates sliding roof motor to close sliding roof while key is turned. Similarly, when
driver side door is unlocked and key in driver side door is turned and maintained in
unlock position for 3.0 seconds or more, sliding roof ECU activates sliding roof motor to
slide open / tilt up sliding roof.

Deflector
Operation

The height of the deflector is controlled on the basis of the vehicle speed signal when the
roof is positioned in full slide open position for the purposes of improving comfort while
driving the vehicle



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra





























3. CHECK COMMUNICATION FUNCTION OF LIN COMMUNICATION SYSTEM*

a. Using the Techstream, check if the LIN communication system is functioning normally.

Result

COMMUNICATION FUNCTION OF LIN COMMUNICATION SYSTEM RESULT
CHART

B: GO TO LIN COMMUNICATION SYSTEM (See DIAGNOSTIC TROUBLE CODE CHART )

A: Go to Next Step

4. PROBLEM SYMPTOMS TABLE

a. Refer to the PROBLEM SYMPTOMS TABLE .

Result

PROBLEM SYMPTOMS TABLE RESULT CHART

B: GO TO STEP 6

A: Go to Next Step

5. OVERALL ANALYSIS AND TROUBLESHOOTING

a. See OPERATION CHECK

b. See INITIALIZATION

c. See TERMINALS OF ECU

d. See DATA LIST / ACTIVE TEST

6. ADJUST, REPAIR OR REPLACE

7. CONFIRMATION TEST

NEXT: END

OPERATION CHECK

HINT:

When pressing the switch for less than 0.3 seconds, the roof glass moves but auto operation does not operate.

Result

Proceed to

LIN communication system DTC is not output

A

LIN communication system DTC is output

B

Result

Proceed to

Fault is not listed in problem symptoms table

A

Fault is listed in problem symptoms table

B



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra





























1. CHECK AUTO OPERATION

a. Turn the ignition switch ON.

b. When the roof glass is fully closed, press the SLIDE switch to open for 0.3 seconds or more. Check

that the roof glass automatically slides until it is fully opened.

c. When the roof glass is fully open, press the SLIDE switch to close for 0.3 seconds or more. Check

that the roof glass automatically slides until it is fully closed.

d. When the roof glass is fully tilted up, press the TILT switch to down for 0.3 seconds or more.

Check that the roof glass automatically slides until it is fully tilted down.

e. When the roof glass is fully tilted down, press the TILT switch to up for 0.3 seconds or more.

Check that the roof glass automatically slides until it is fully tilted up.

f. When the auto operation is operating, check that pressing any sliding roof switch stops the roof

glass operation.

2. CHECK SLIDING ROOF OPERATION AFTER IGNITION SWITCH IS TURNED OFF

a. Turn the ignition switch from ON to OFF, and check that the sliding roof operates. Then open the

driver side door once, and check that the sliding roof does not operate.

b. Turn the ignition switch from ON to OFF and wait for approximately 45 seconds. Check that the

sliding roof does not operate.

c. Operate the auto (SLIDE OPEN or TILT UP) operation. While the roof glass is in motion, turn the

ignition switch from ON to OFF. Check that the auto operation continues until the roof glass opens
or closes fully.

3. CHECK JAM PROTECTION FUNCTION

a. When the sliding roof auto operation is operating and an object is caught between the vehicle body

and glass, check that the roof glass opens a distance of 218 mm (8.58 in.) from the point of contact
with the object, or opens fully if an opening distance of 218 mm (8.58 in.) is not available.

CAUTION:

Do not use a part of your body, for example, your hand, to
check the jam protection.

Do not allow anything to become caught in the sliding roof by
accident in this procedure.

Perform the inspection from the inside of the vehicle.

NOTE:

Set a thick book wrapped with a shop rag or piece of cloth near the
sliding roof fully closed position.

If the jam protection does not operate, reset the sliding roof drive
gear (motor).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra





























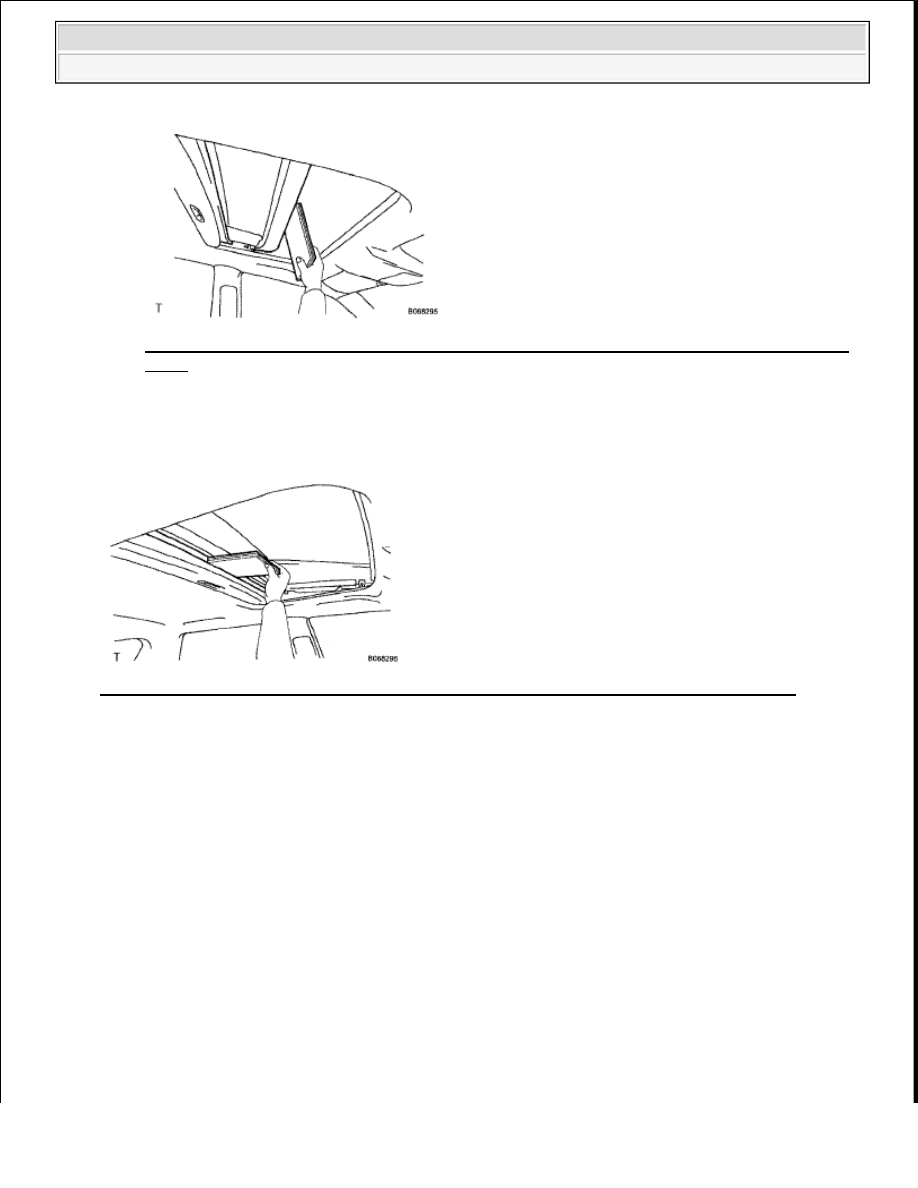

Fig. 3: Checking Jam Protection Function When Object Caught Between Vehicle Body And
Glass
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. When the TILT UP / DOWN function is operating, and an object is caught between the vehicle

body and the roof glass, check that the sliding roof tilts up fully.

Fig. 4: Checking Jam Protection Function When AUTO TILT DOWN Function Operating
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CHECK KEY-LINKED OPERATION FUNCTION (DRIVER'S DOOR ONLY)

HINT:

The sliding roofs key-linked operation can be customized to perform either the sliding roof sliding
operation or tilting operation.

a. Insert the key into the driver side door's key lock cylinder, and turn the key to the UNLOCK

position for approximately 3 seconds or more. Check that the sliding roof starts moving (SLIDE
OPEN / TILT UP operation). Then release the key and check that the sliding roof stops moving.

b. Insert the key into the driver side door's key lock cylinder, and turn the key to the LOCK position

for approximately 3 seconds or more. Check that the sliding roof starts moving (SLIDE CLOSE /
TILT DOWN operation). Then release the key and check that the sliding roof stops moving.

5. CHECK DEFLECTOR OPERATION

a. Check that the sliding roof automatically deflector UP / DOWN depending on the vehicle speed.

1. Conditions that enable the sliding roof to automatically deflector DOWN:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra
