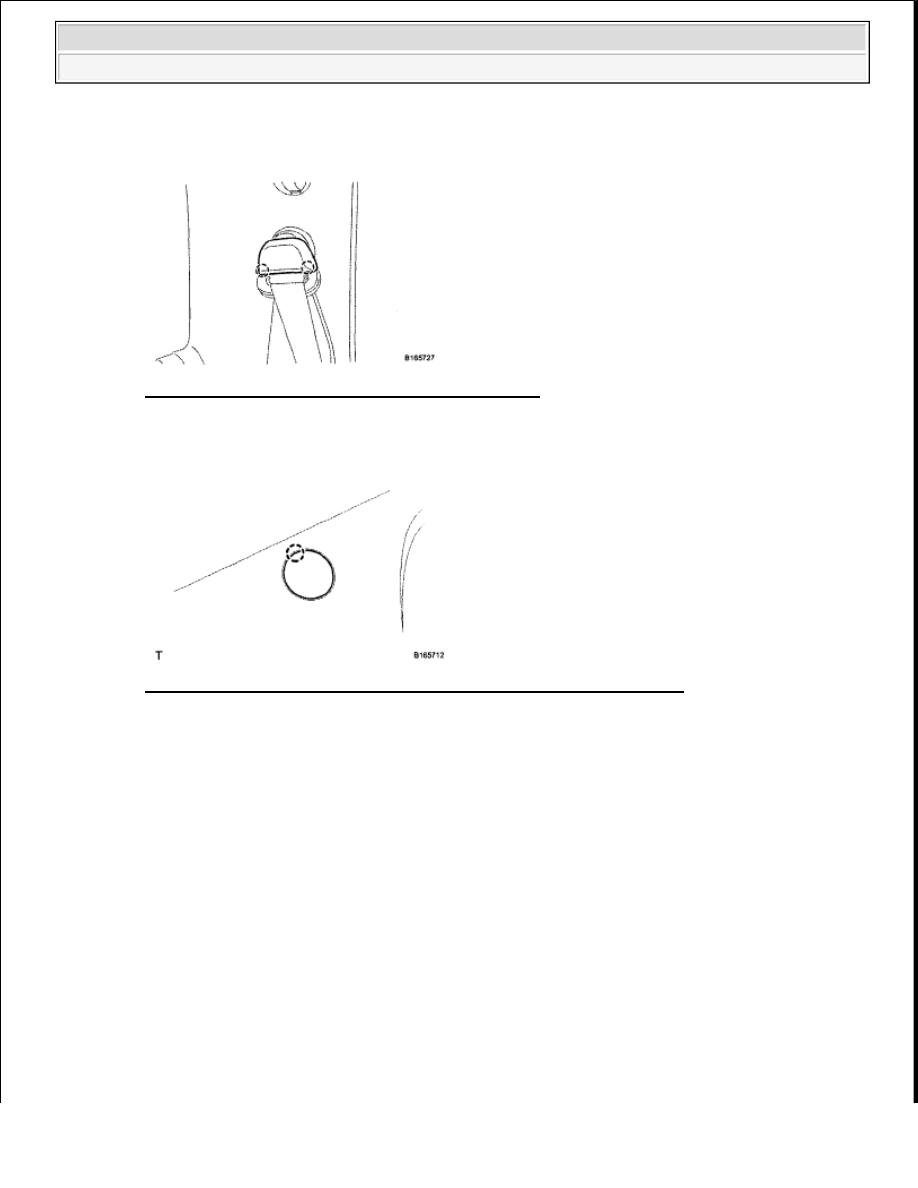

e. Attach the 2 claws to close the seat belt anchor cover.

Fig. 190: Identifying Seat Belt Anchor Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Attach the claw to install the cover.

Fig. 191: Identifying Front Quarter Trim Panel Assembly Cover Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

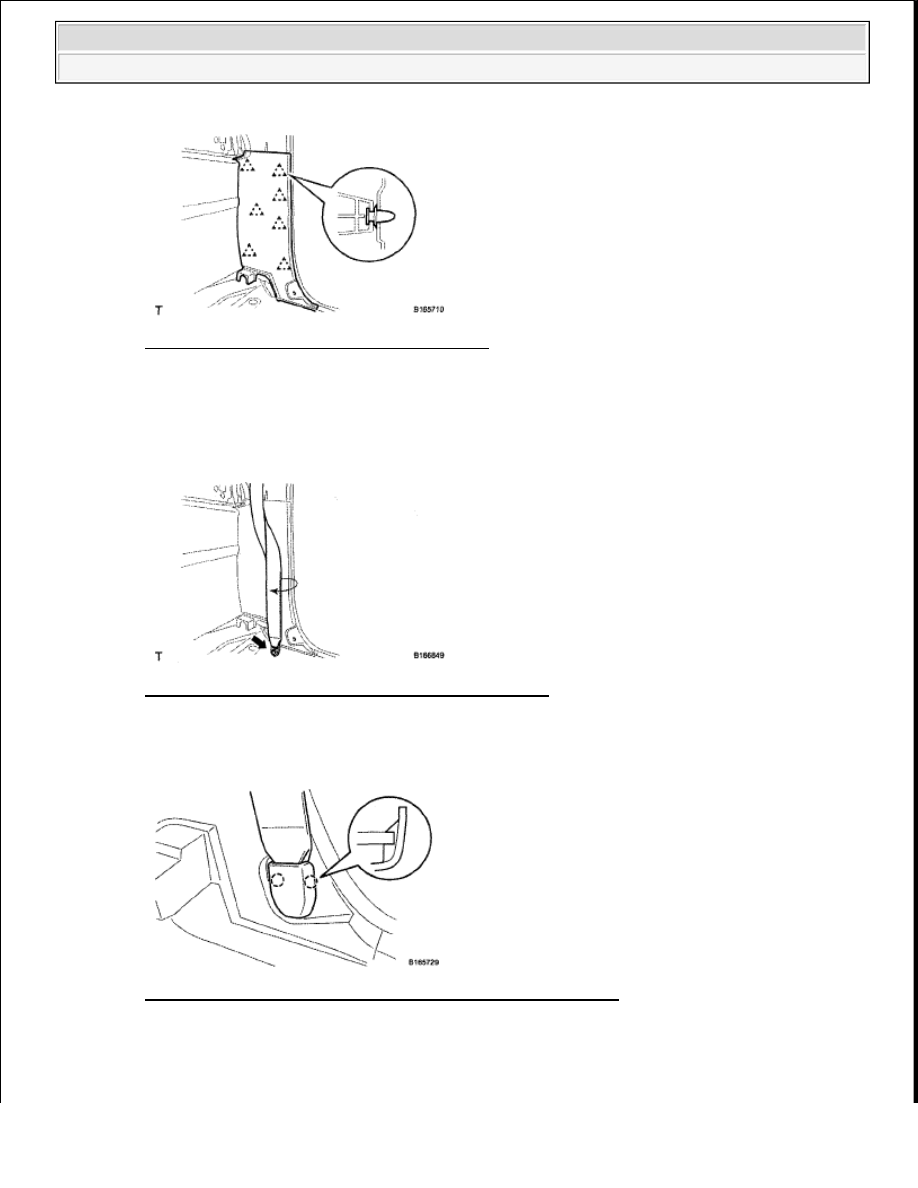

13. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH

a. Attach the 7 clips to install the quarter trim panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































Fig. 192: Locating Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Twist the seat belt clockwise and install the outer lap belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 193: Locating Outer Lap Belt Anchor With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 2 claws to install the cover.

Fig. 194: Identifying Lower Quarter Trim Panel Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

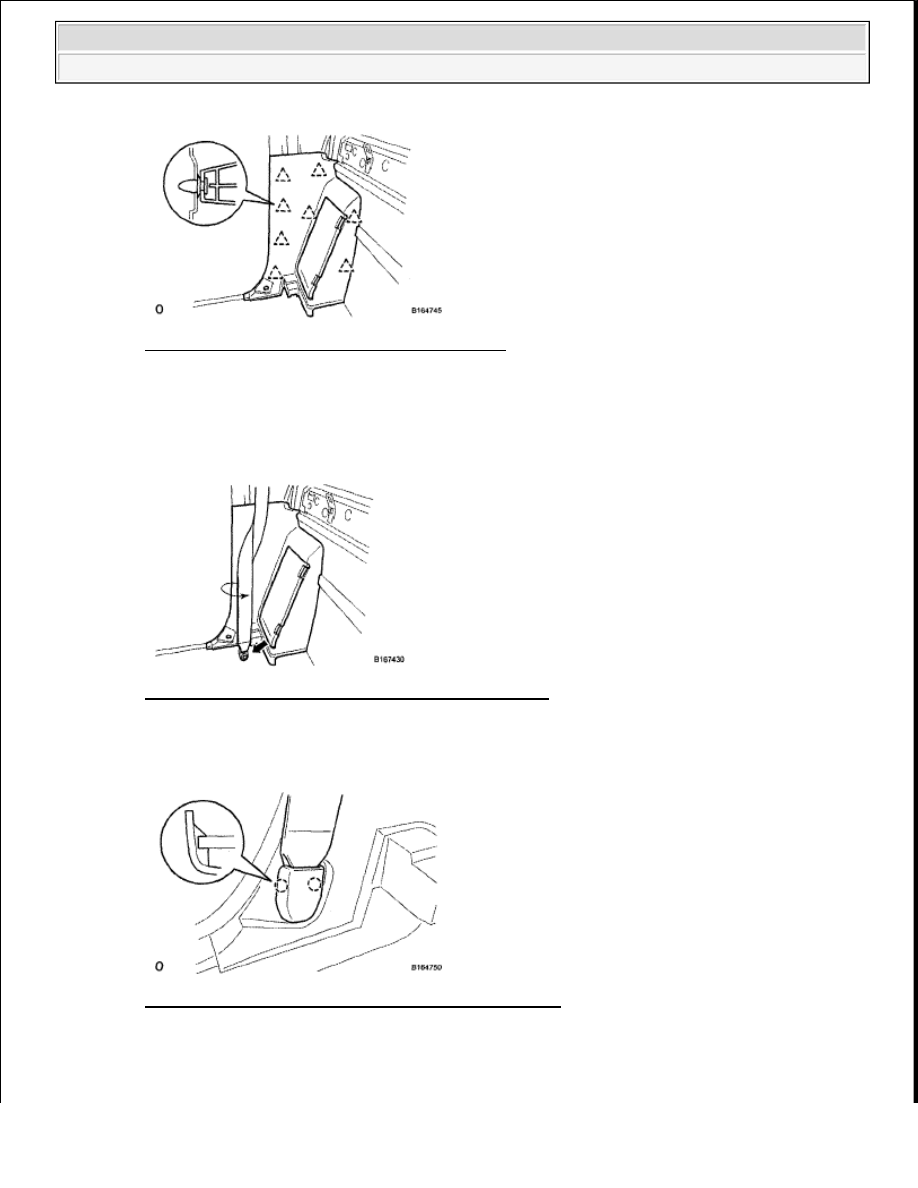

14. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

a. Attach the 8 clips to install the quarter trim panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































Fig. 195: Identifying Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Twist the seat belt counterclockwise and install the outer lap belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 196: Locating Outer Lap Belt Anchor With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 2 claws to install the cover.

Fig. 197: Identifying Lower Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

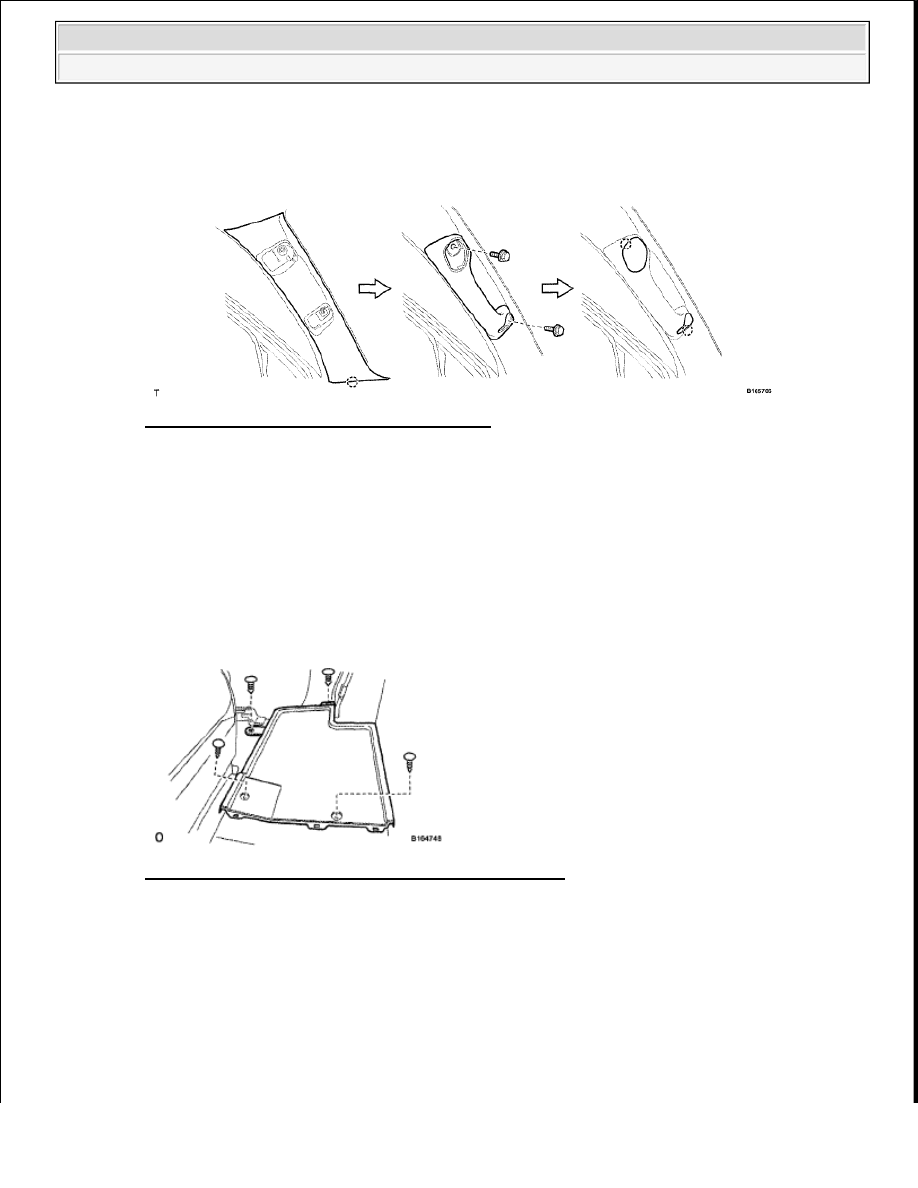

15. INSTALL FRONT PILLAR GARNISH LH

a. Attach the claw to install the front pillar garnish.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































b. Install the assist grip with the 2 bolts.

c. Attach the 2 claws to install the 2 assist grip plugs.

Fig. 198: Identifying Assist Grip Plugs Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL FRONT PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

17. INSTALL LUGGAGE COMPARTMENT BOX RH

a. Install the luggage compartment box with the 4 clips.

Fig. 199: Identifying Luggage Compartment Box Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL LUGGAGE COMPARTMENT BOX LH

a. Attach the 3 claws to install the luggage compartment box.

b. Install the 2 clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra
