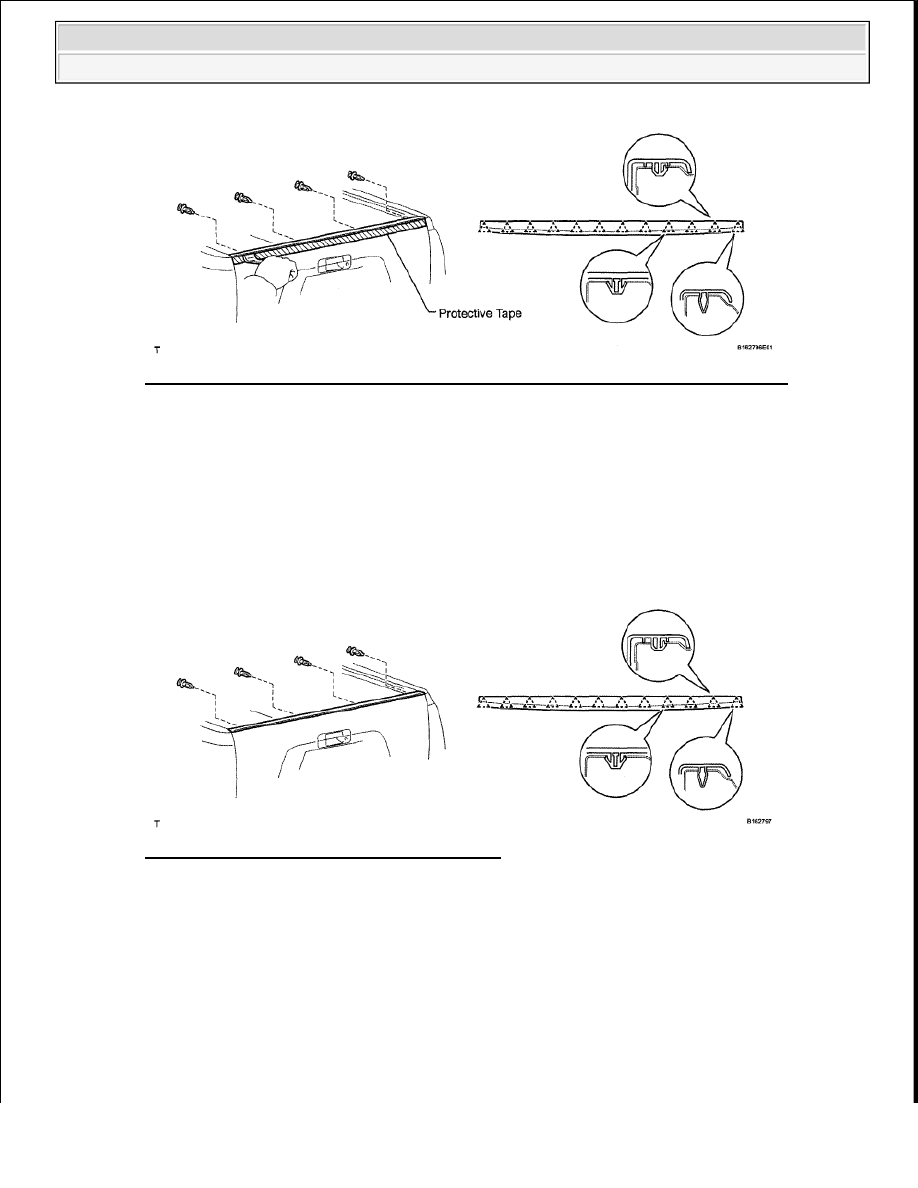

Fig. 186: Applying Protective Tape To Outer Circumference Of Tail Gate Protector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 clips.

c. Using a moulding remover, detach the 12 claws and remove the tail gate protector.

INSTALLATION

1. INSTALL TAIL GATE PROTECTOR

a. Attach the 12 clips to install the tail gate protector.

Fig. 187: Identifying Tail Gate Protector Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 4 clips.

FENDER LINER (FOR FRONT SIDE)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

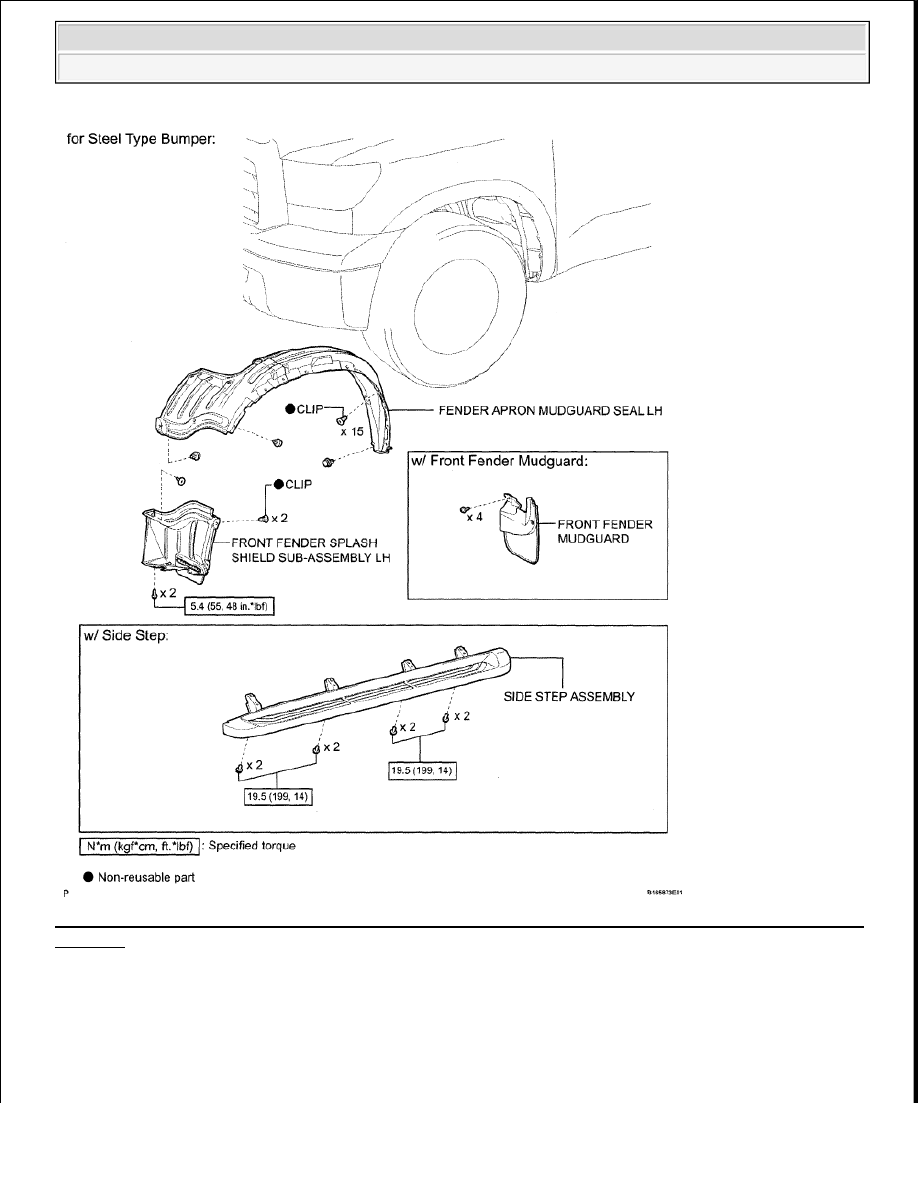

Fig. 188: Identifying Fender Liner Replacement Components With Torque Specifications (For Steel Type
Bumper)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

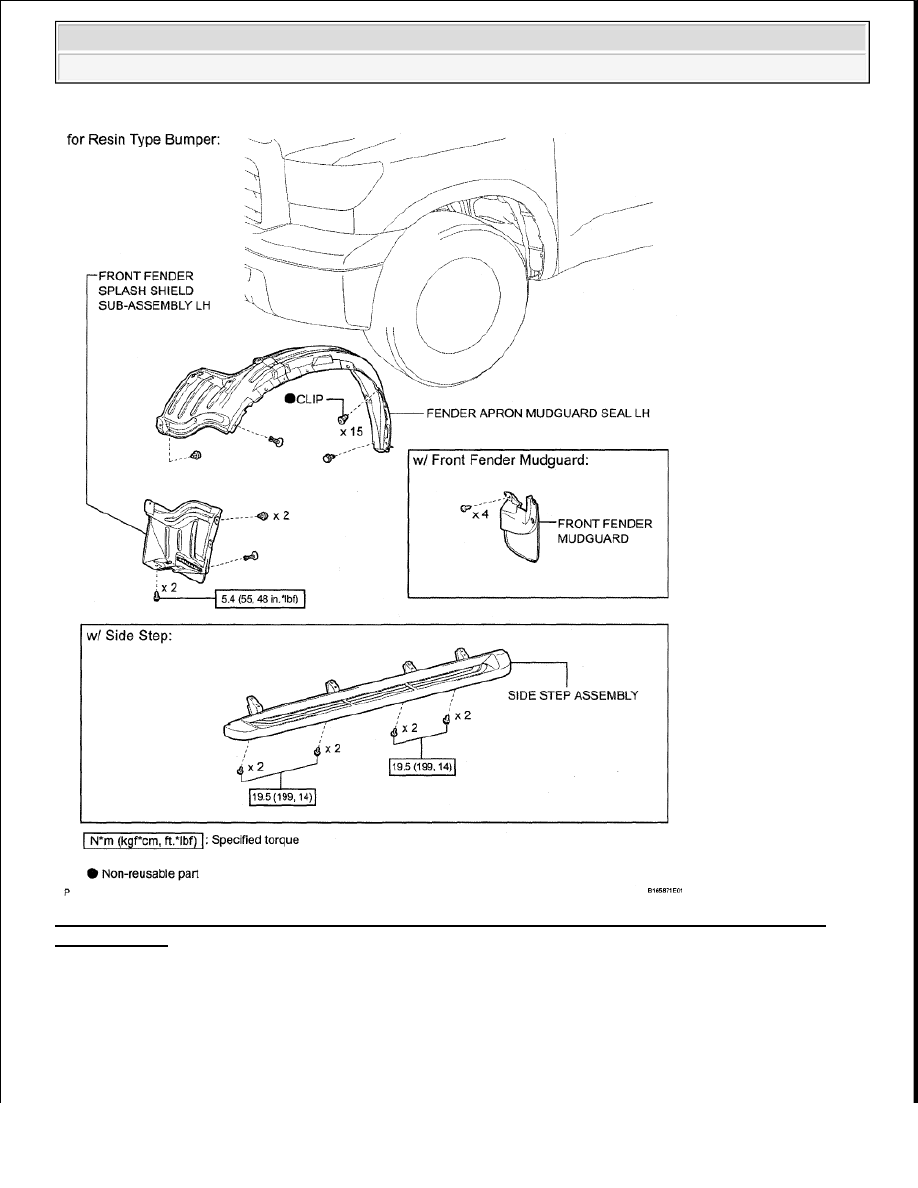

Fig. 189: Identifying Fender Liner Replacement Components With Torque Specifications (For Resin
Type Bumper)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

































The procedures listed below are for the LH side.

1. REMOVE FENDER APRON MUDGUARD SEAL LH

a. for Steel Type Bumper:

Remove the fender apron mudguard seal.

1. w/Side Step:

Remove the side step (see REMOVAL ).

2. w/ Front Fender Mudguard:

Remove the fender mudguard (see REMOVAL ).

3. Remove the 18 clips and fender apron mudguard.

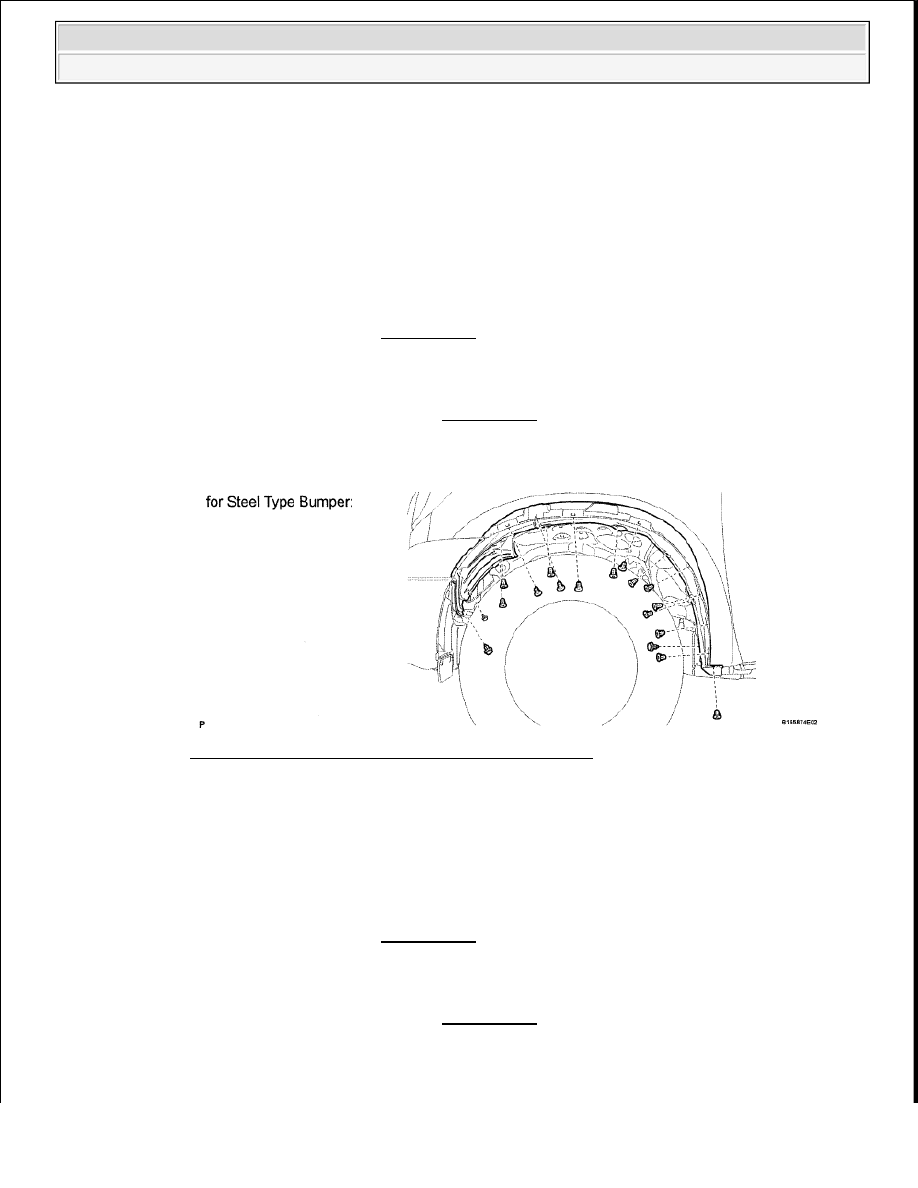

Fig. 190: Identifying Fender Apron Mudguard Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Resin Type Bumper:

Remove the fender apron mudguard seal.

1. w/Side Step:

Remove the side step (see REMOVAL ).

2. w/ Front Fender Mudguard:

Remove the fender mudguard (see REMOVAL ).

3. Using a screwdriver, remove the pin hold clip.

4. Remove the 17 clips and fender apron mudguard.
