1. Apply protective tape to the outer circumference of the protector.

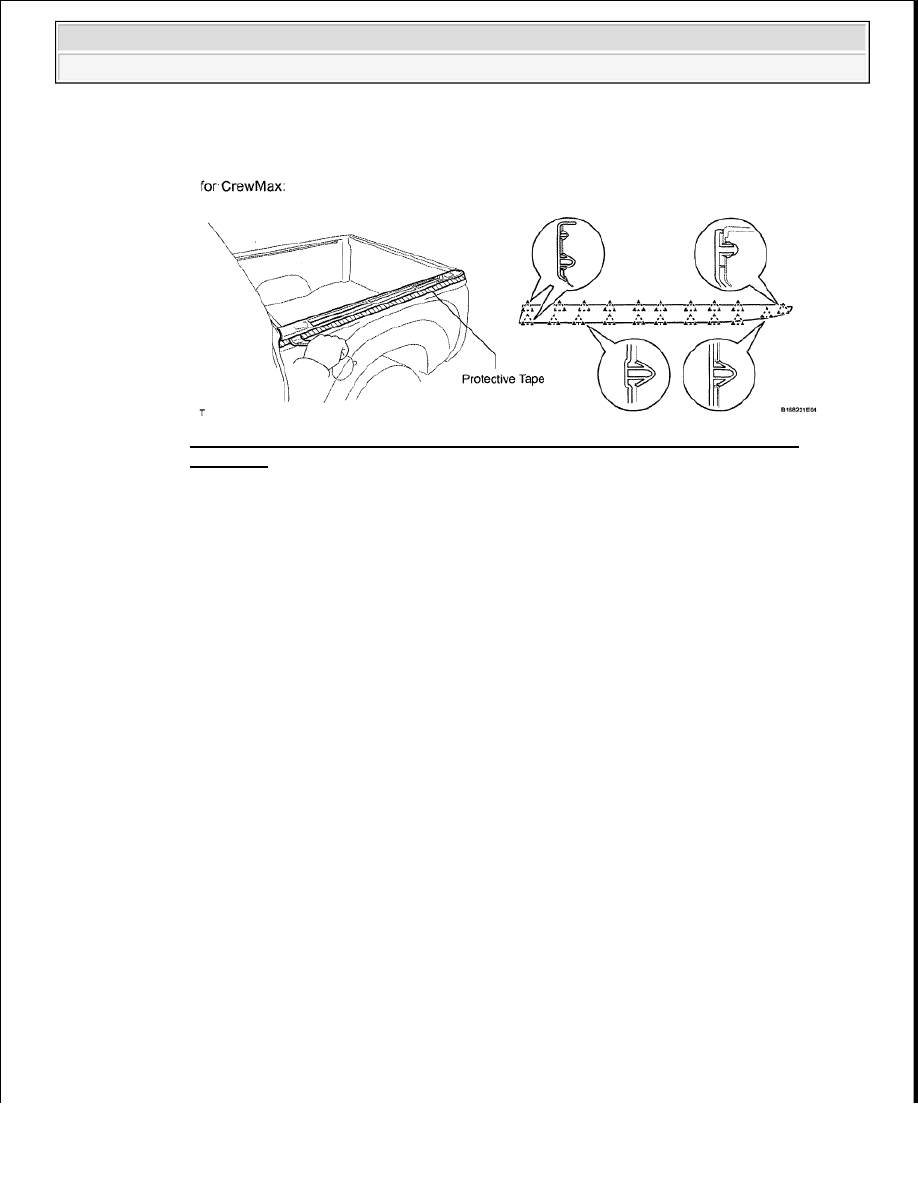

Fig. 181: Applying Protective Tape To Outer Circumference Of Protector - For
CrewMax
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Using a moulding remover, detach the 20 clips and remove the protector.

2. REMOVE REAR BODY SIDE PANEL PROTECTOR RH

HINT:

Use the same procedures described for the LH side.

INSTALLATION

1. INSTALL REAR BODY SIDE PANEL PROTECTOR LH

a. for Standard Deck:

Install the rear body side panel protector.

1. Attach the 24 clips to install the protector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Fig. 182: Applying Protective Tape To Outer Circumference Of Protector - For
Standard Deck
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Long Deck:

Install the rear body side panel protector.

1. Attach the 28 clips to install the protector.

Fig. 183: Identifying Protector Clips - For Long Deck
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. for CrewMax:

Install the rear body side panel protector.

1. Attach the 20 clips to install the protector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































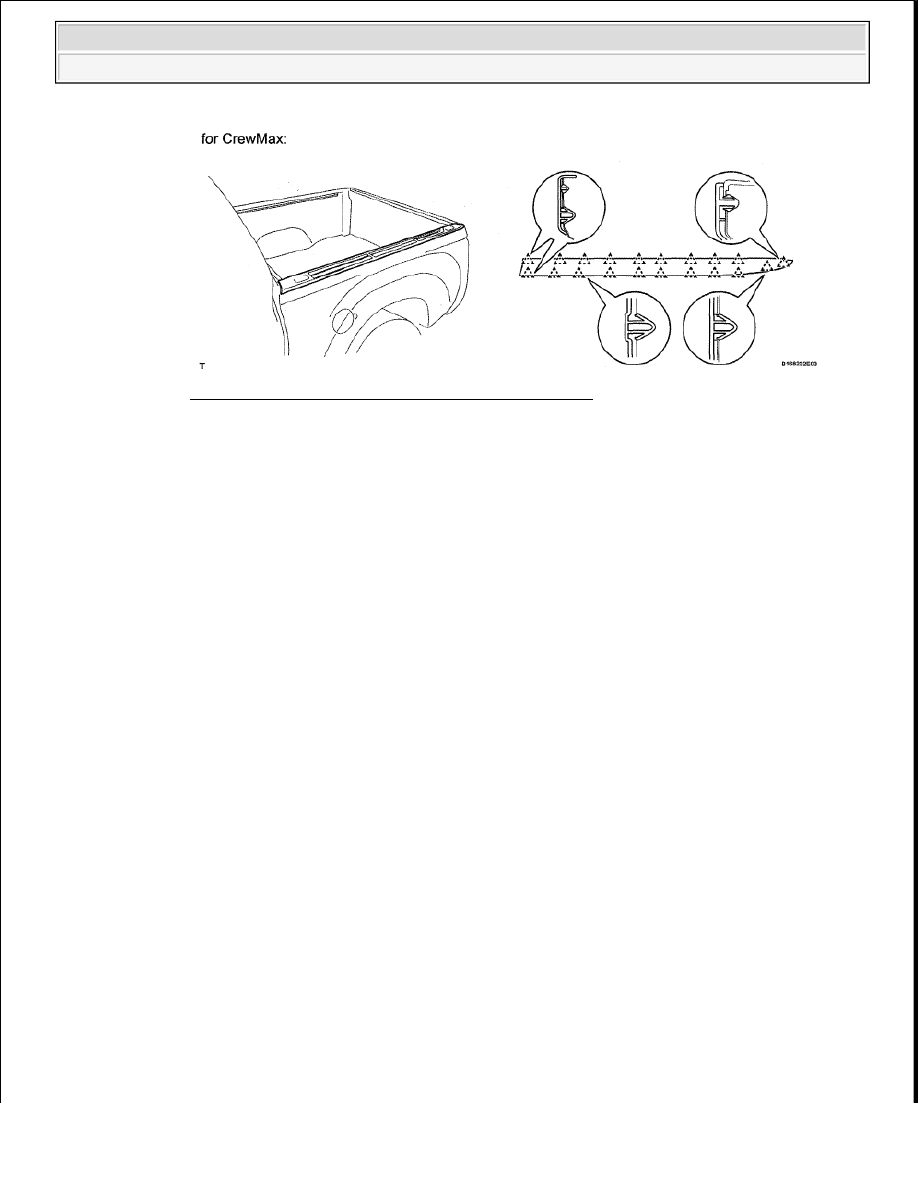

Fig. 184: Identifying Protector Clips - For CrewMax
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR BODY SIDE PANEL PROTECTOR RH

HINT:

Use the same procedures described for the LH side.

TAIL GATE PROTECTOR

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































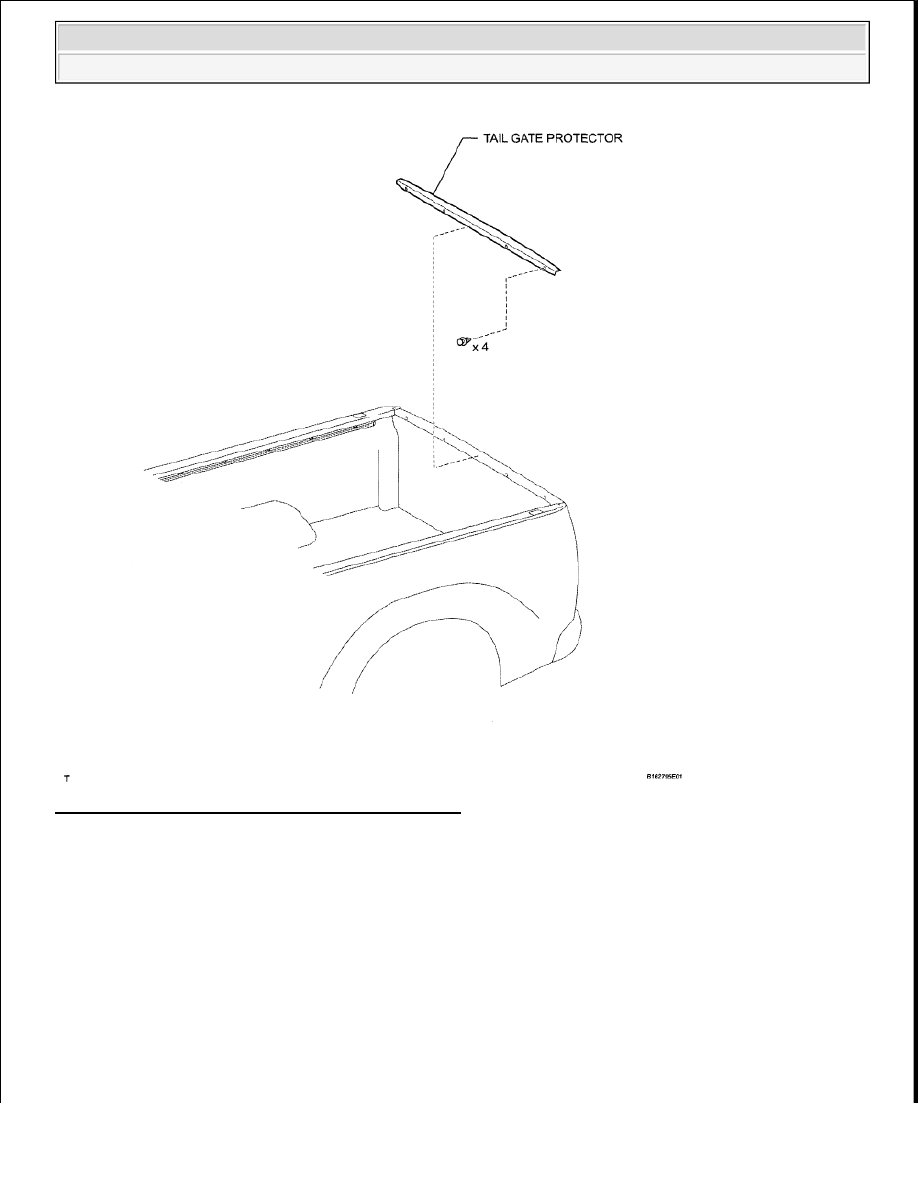

Fig. 185: Identifying Tail Gate Protector Component
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE TAIL GATE PROTECTOR

a. Apply protective tape to the outer circumference of the tail gate protector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
