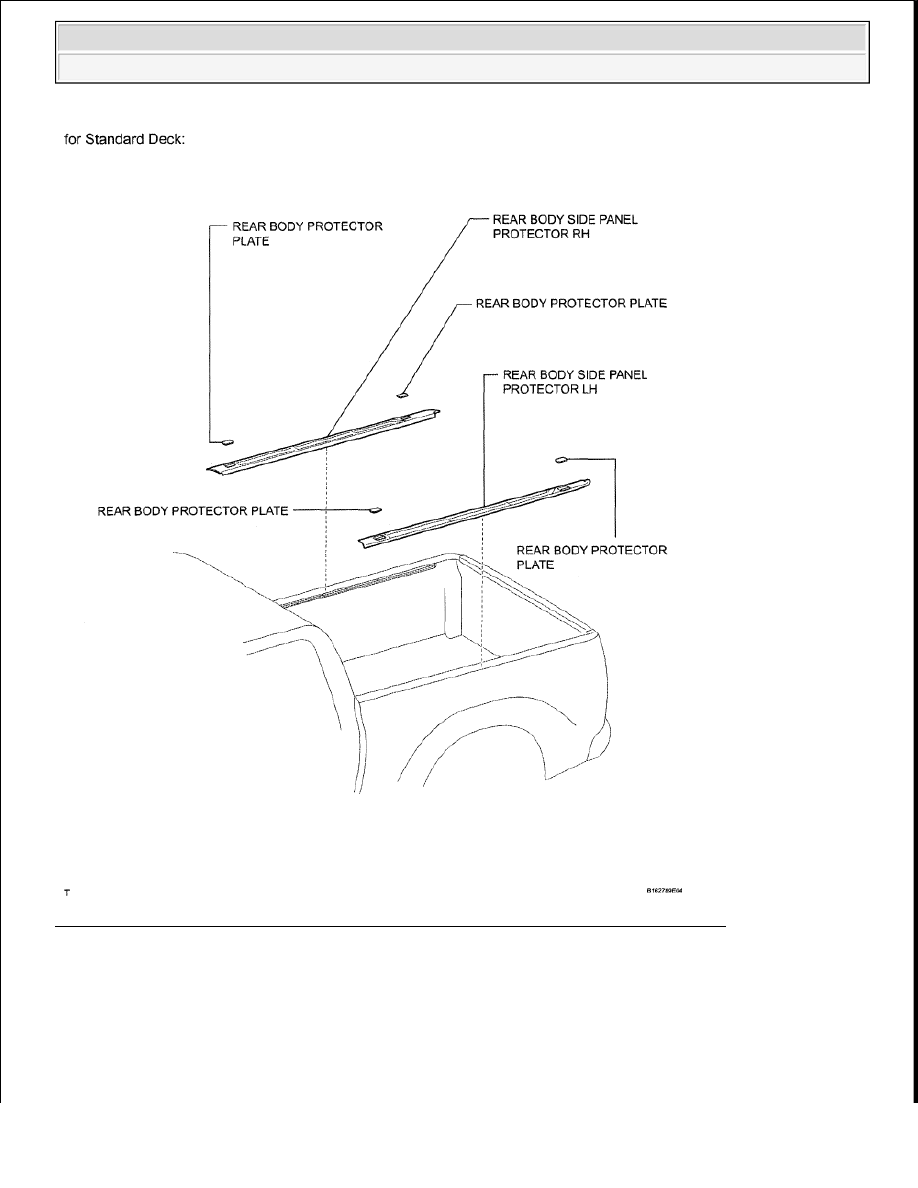

Fig. 176: Identifying Rear Body Side Panel Protector Components - For Standard Deck
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

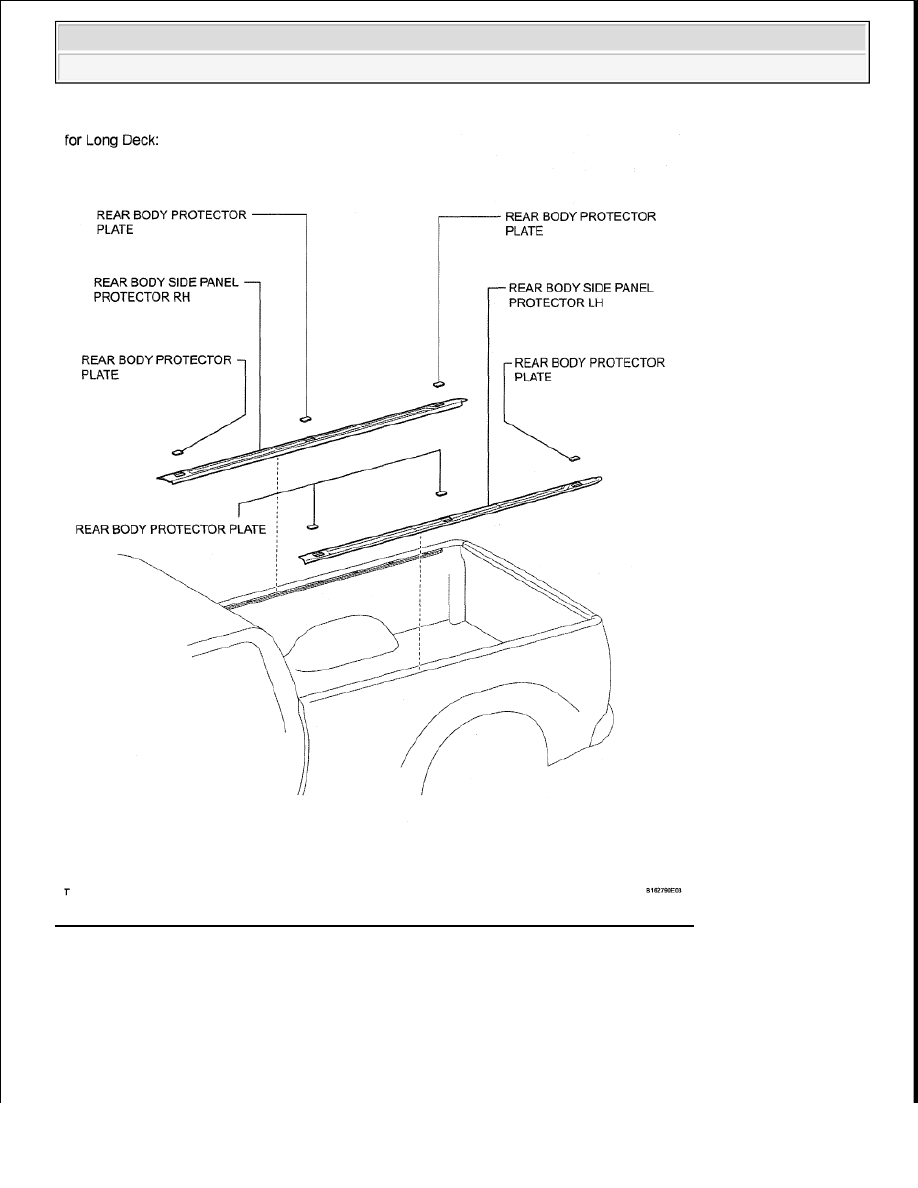

Fig. 177: Identifying Rear Body Side Panel Protector Components - For Long Deck
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

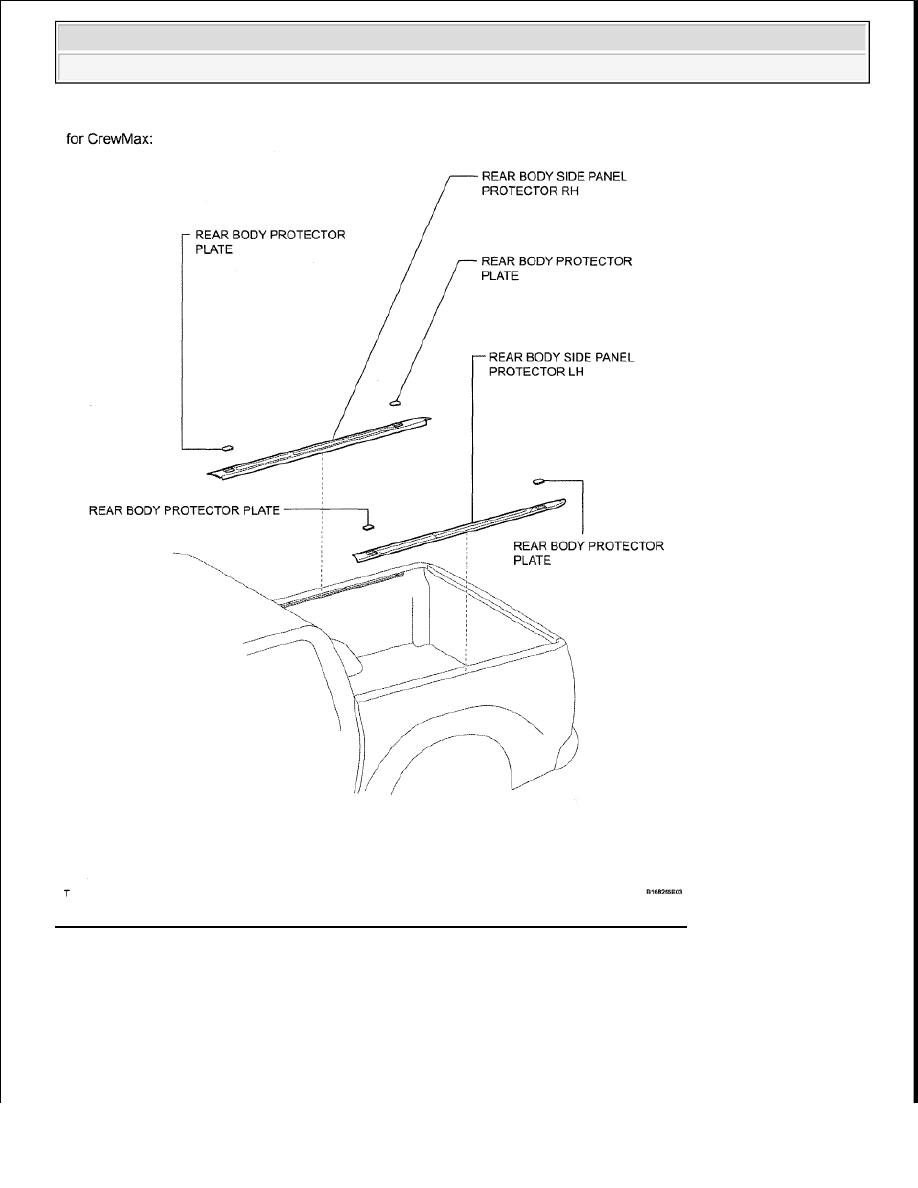

Fig. 178: Identifying Rear Body Side Panel Protector Components - For CrewMax
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE REAR BODY SIDE PANEL PROTECTOR LH

a. for Standard Deck:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Remove the rear body side panel protector.

1. Apply protective tape to the outer circumference of the protector.

2. Using a moulding remover, detach the 24 clips and remove the protector.

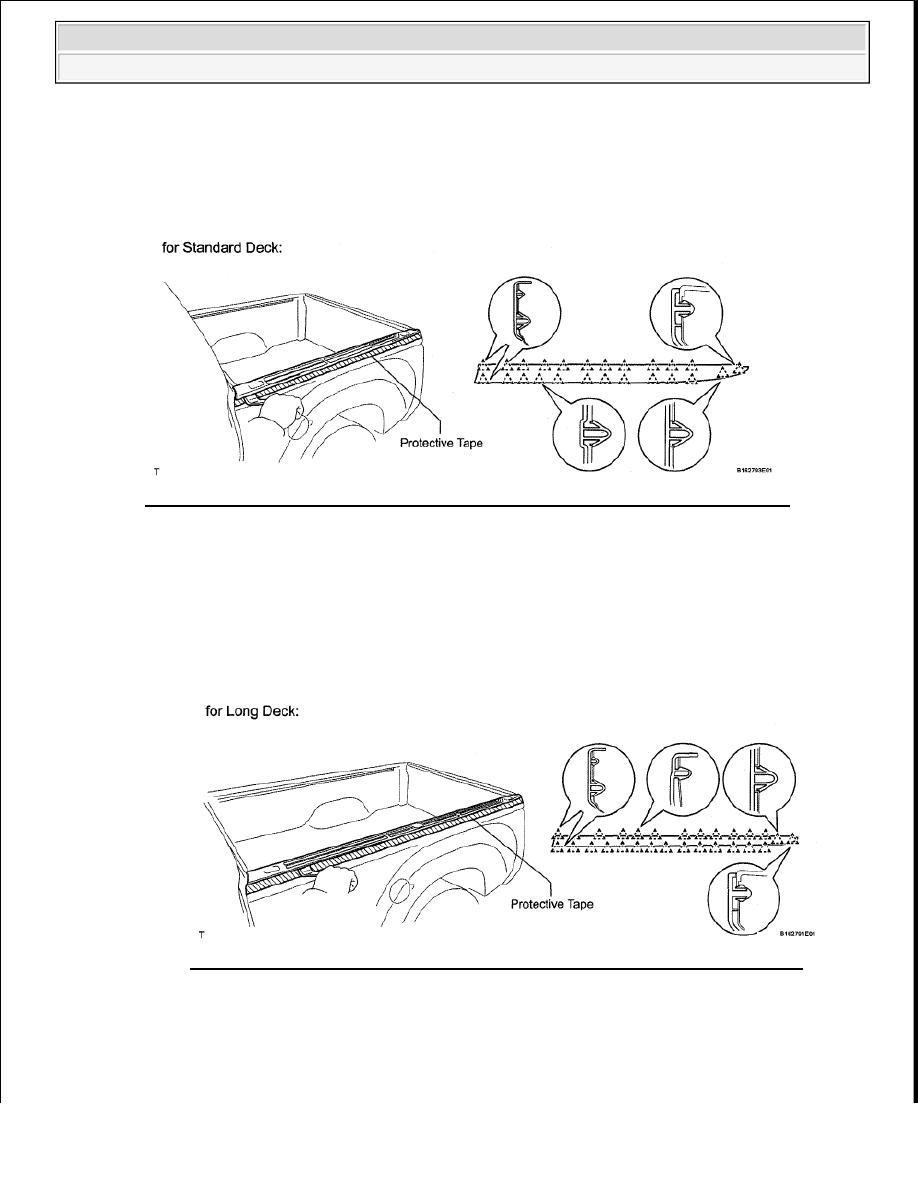

Fig. 179: Identifying Rear Body Side Panel Protector LH Clips - For Standard Deck
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Long Deck:

Remove the rear body side panel protector.

1. Apply protective tape to the outer circumference of the protector.

2. Using a moulding remover, detach the 28 clips and remove the protector.

Fig. 180: Identifying Rear Body Side Panel Protector LH Clips - For Long Deck
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. for CrewMax:

Remove the rear body side panel protector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
