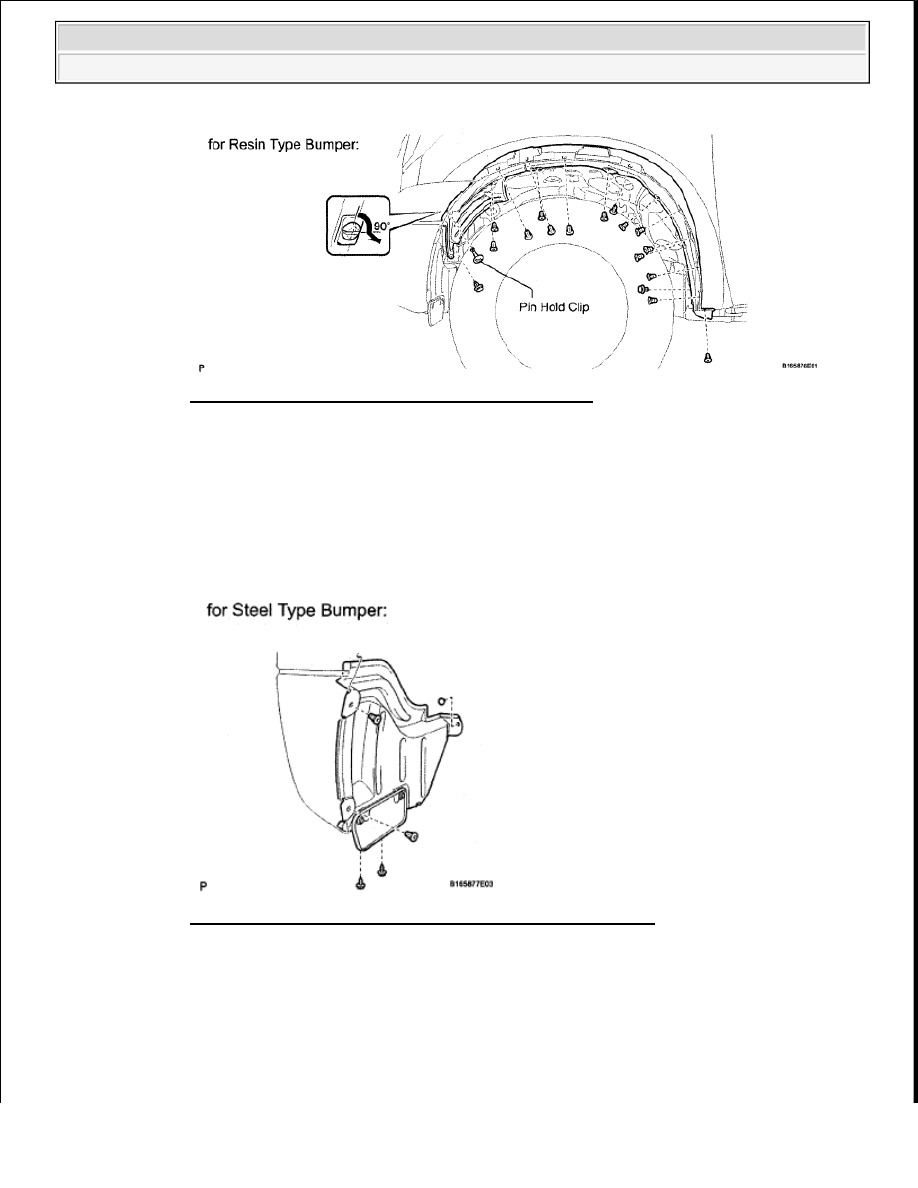

Toyota Tundra. Manual - part 857

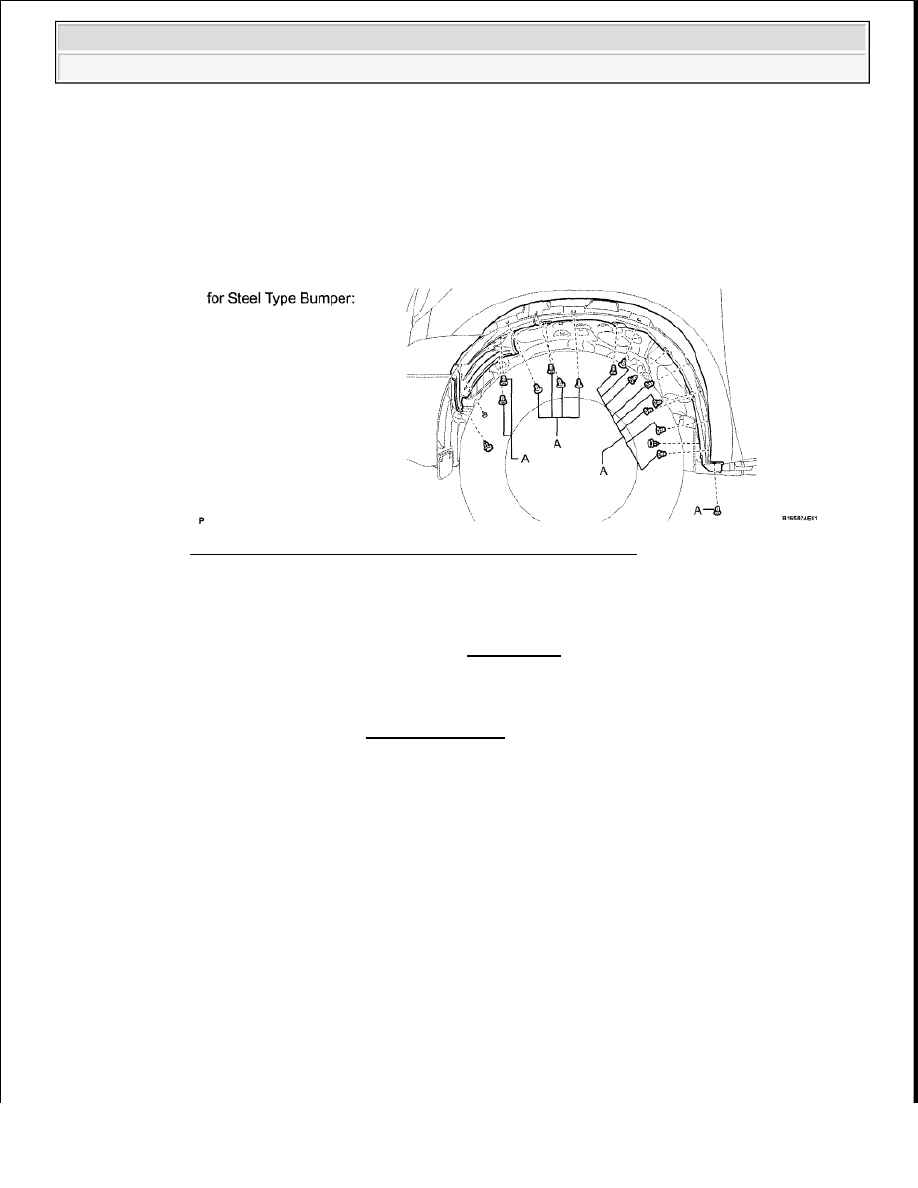

Fig. 191: Identifying Fender Apron Mudguard Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH

a. for Steel Type Bumper:

Remove the front fender splash shield.

1. Remove the 3 clips and 2 screws and fender splash shield.

Fig. 192: Identifying Fender Splash Shield Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Resin Type Bumper:

Remove the front fender splash shield.

1. Using a screwdriver, remove the pin hold clip.

2. Remove the 2 clips, 2 screws and fender splash shield.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

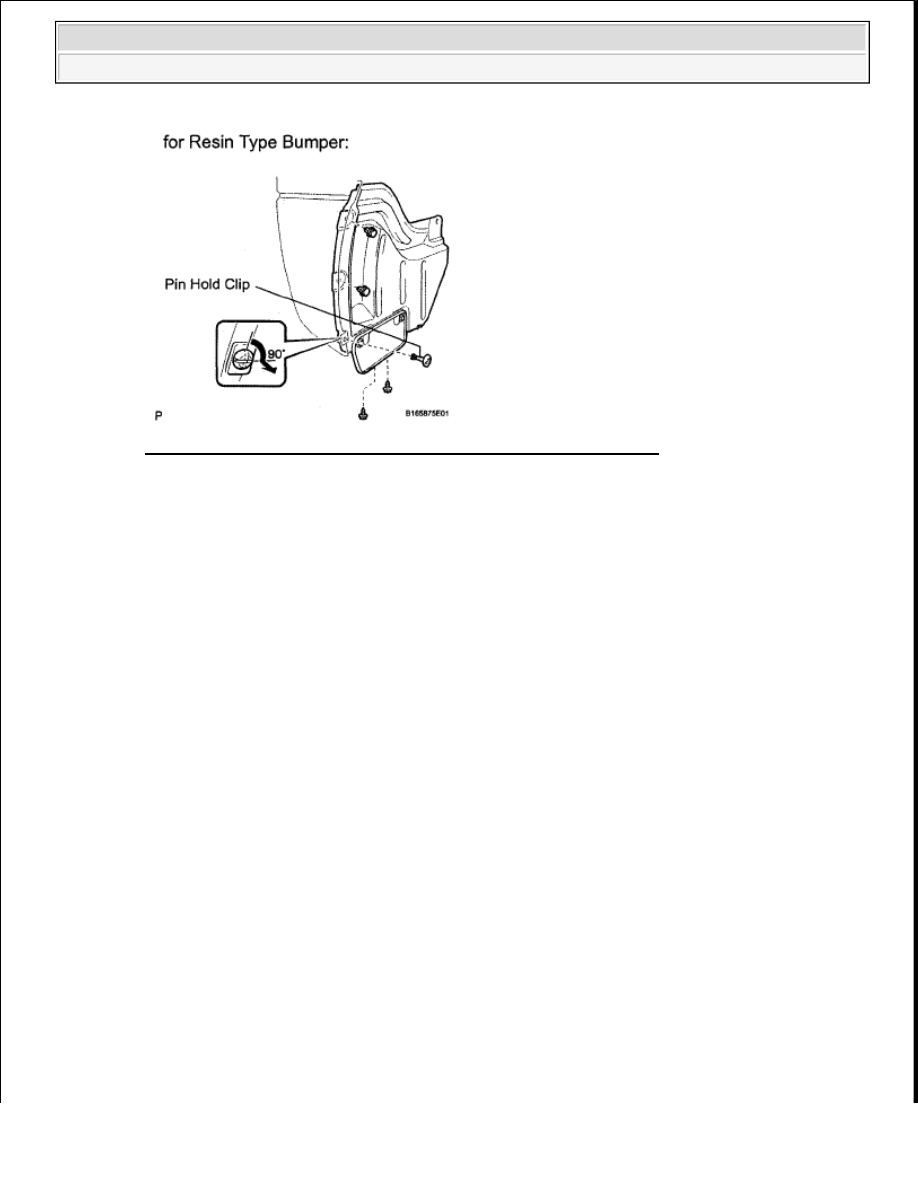

Fig. 193: Identifying Front Fender Splash Shield Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH

a. for Steel Type Bumper:

Install the front fender splash shield.

1. Install the fender splash shield with the 2 screws, clip and 2 new clips labeled A.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

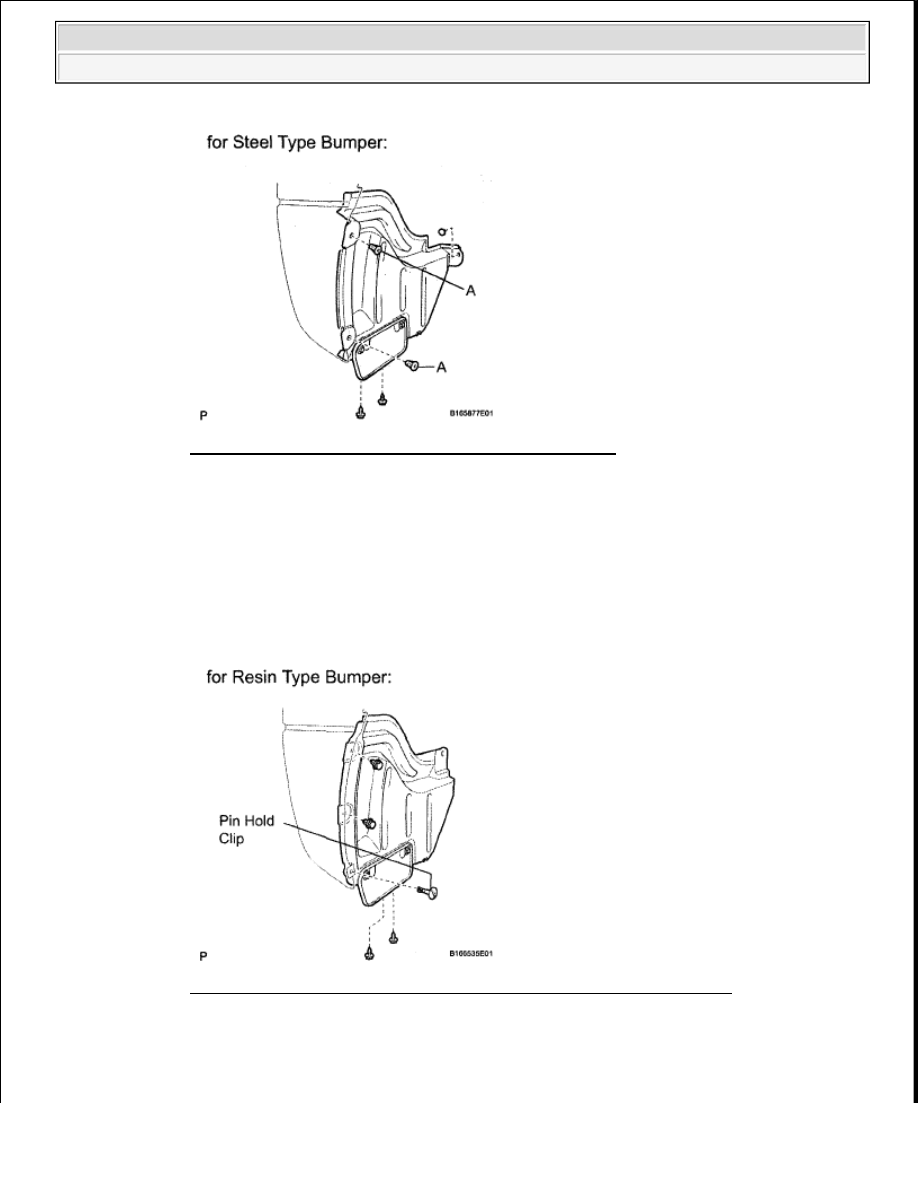

Fig. 194: Identifying Fender Splash Shield With Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

b. for Resin Type Bumper:

Install the front fender splash shield.

1. Install the fender splash shield with the 2 screws and 2 clips.

Fig. 195: Identifying Fender Apron Mudguard With Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

2. Install the pin hold clip so that its groove is vertical.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































2. INSTALL FENDER APRON MUDGUARD SEAL LH

a. for Steel Type Bumper:

Install the fender apron mudguard seal.

1. Install the fender apron mudguard with the 3 clips and 15 new clips labeled A.

Fig. 196: Identifying Fender Apron Mudguard With Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. w/ Front Fender Mudguard:

Install the front fender mudguard (see REMOVAL ).

3. w/Side Step:

Install the side step (see INSTALLATION ).

b. for Resin Type Bumper:

Install the fender apron mudguard seal.

1. Install the fender apron mudguard with the 2 clips and 15 new clips labeled A.

2. Install the pin hold clip so that its groove is vertical.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
