Toyota Tundra. Manual - part 841

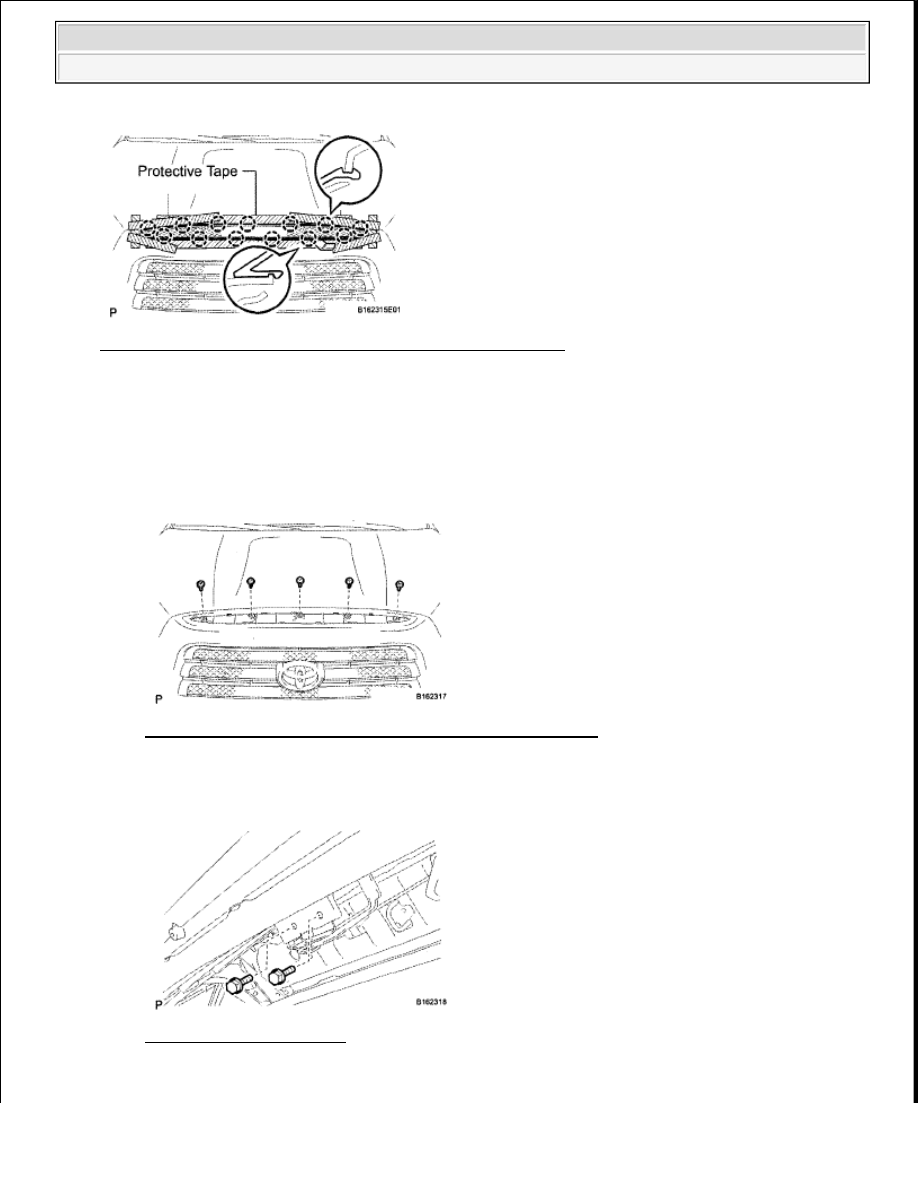

Fig. 115: Identifying Upper Radiator Grille Moulding Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Put protective tape around the moulding.

b. Using a moulding remover, detach the 13 claws and remove the moulding.

2. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

a. Remove the 5 screws.

Fig. 116: Identifying Radiator Grille Sub-Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 bolts.

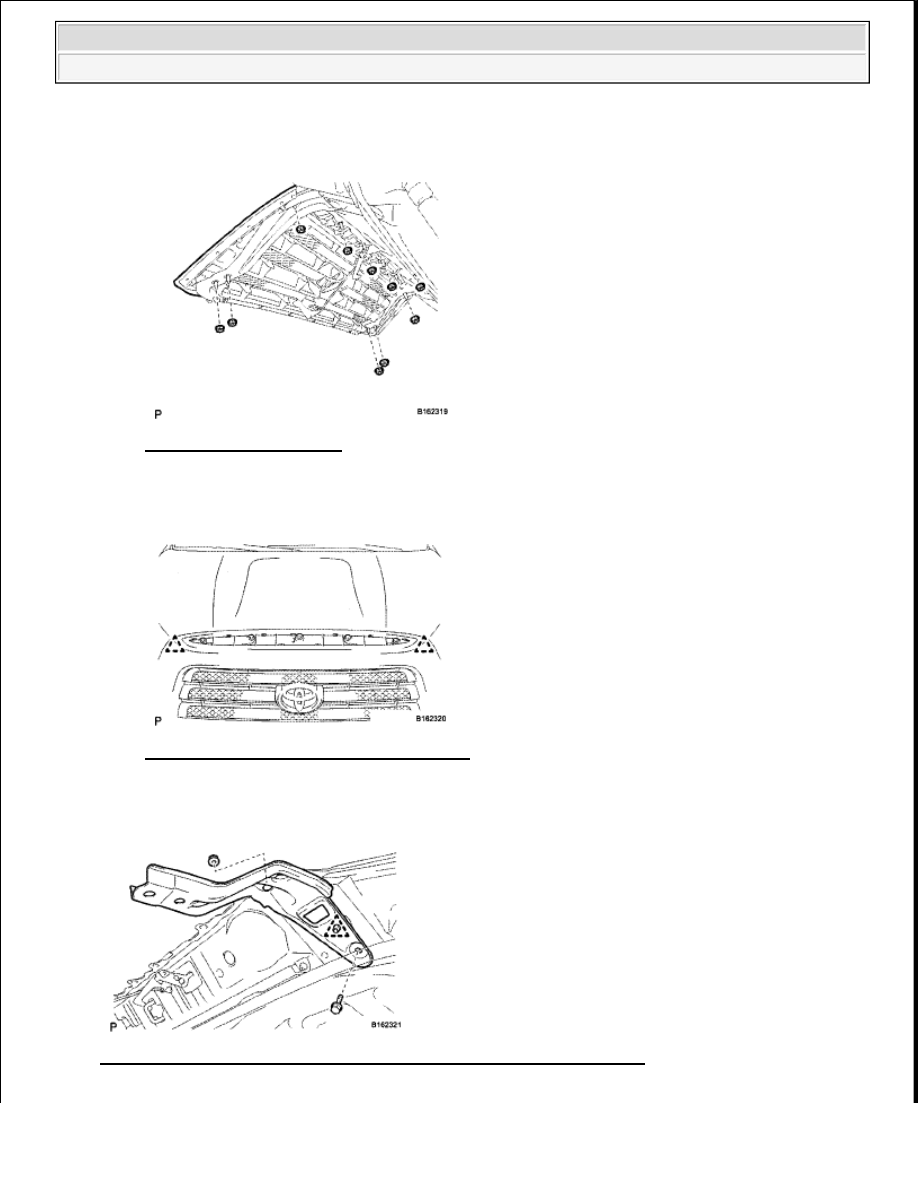

Fig. 117: Identifying Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































c. Remove the 10 nuts.

Fig. 118: Identifying Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Detach the 2 clips and remove the radiator grille.

Fig. 119: Identifying Radiator Grille Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE LOWER RADIATOR GRILLE BRACKET LH

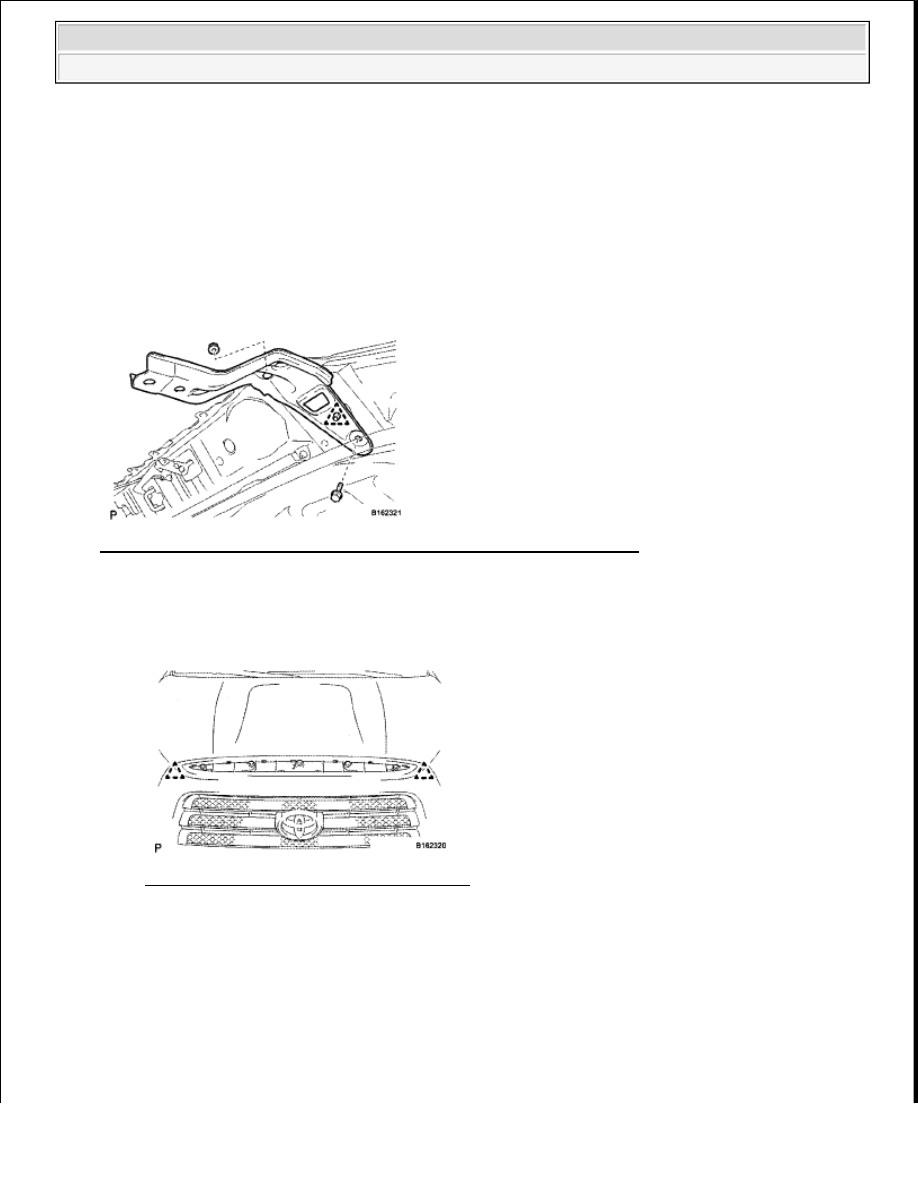

Fig. 120: Identifying Lower Radiator Grille Bracket LH Bolts And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































a. Remove the bolt and nut.

b. Detach the clip and remove the bracket.

4. REMOVE LOWER RADIATOR GRILLE BRACKET RH

HINT:

Use the same procedures described for the LH side.

5. REMOVE RADIATOR GRILLE EMBLEM

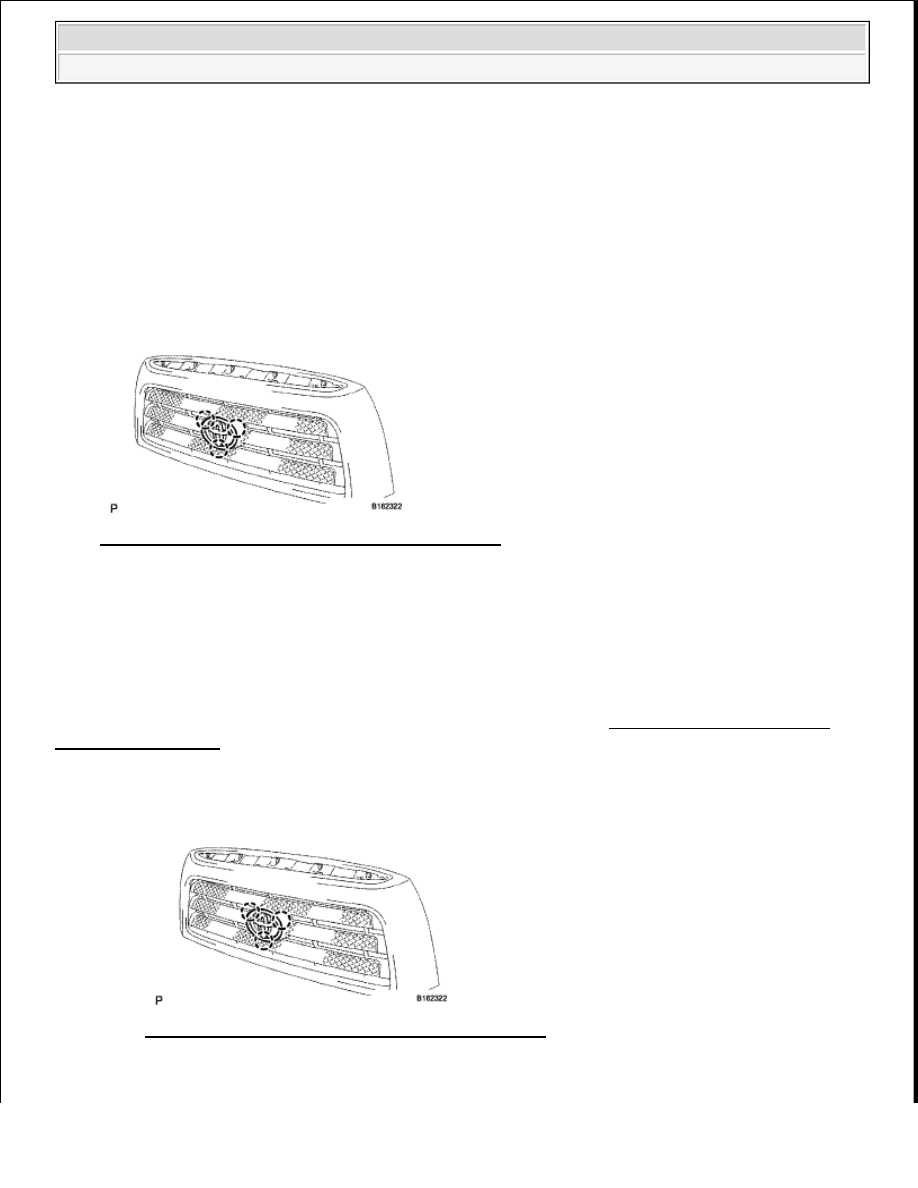

Fig. 121: Identifying Radiator Grille Emblem Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Detach the 3 claws and remove the emblem.

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

1. INSTALL RADIATOR GRILLE EMBLEM

a. Attach the 3 claws to install the emblem.

Fig. 122: Identifying Radiator Grille Emblem Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































2. INSTALL LOWER RADIATOR GRILLE BRACKET LH

a. Attach the clip to install the bracket.

b. Install the bolt and nut.

3. INSTALL LOWER RADIATOR GRILLE BRACKET RH

HINT:

Use the same procedures described for the LH side.

Fig. 123: Identifying Lower Radiator Grille RH Bracket Bolt And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

a. Attach the 2 clips to install the radiator grille.

Fig. 124: Identifying Radiator Grille Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 10 nuts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
