Fig. 101: Identifying Rear Bumper Pad Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 14 clips and remove the rear bumper pad.

HINT:

Detach the clips from the backside of the rear bumper.

5. REMOVE REAR BUMPER PLATE LH

a. Detach the 4 clips and remove the rear bumper plate.

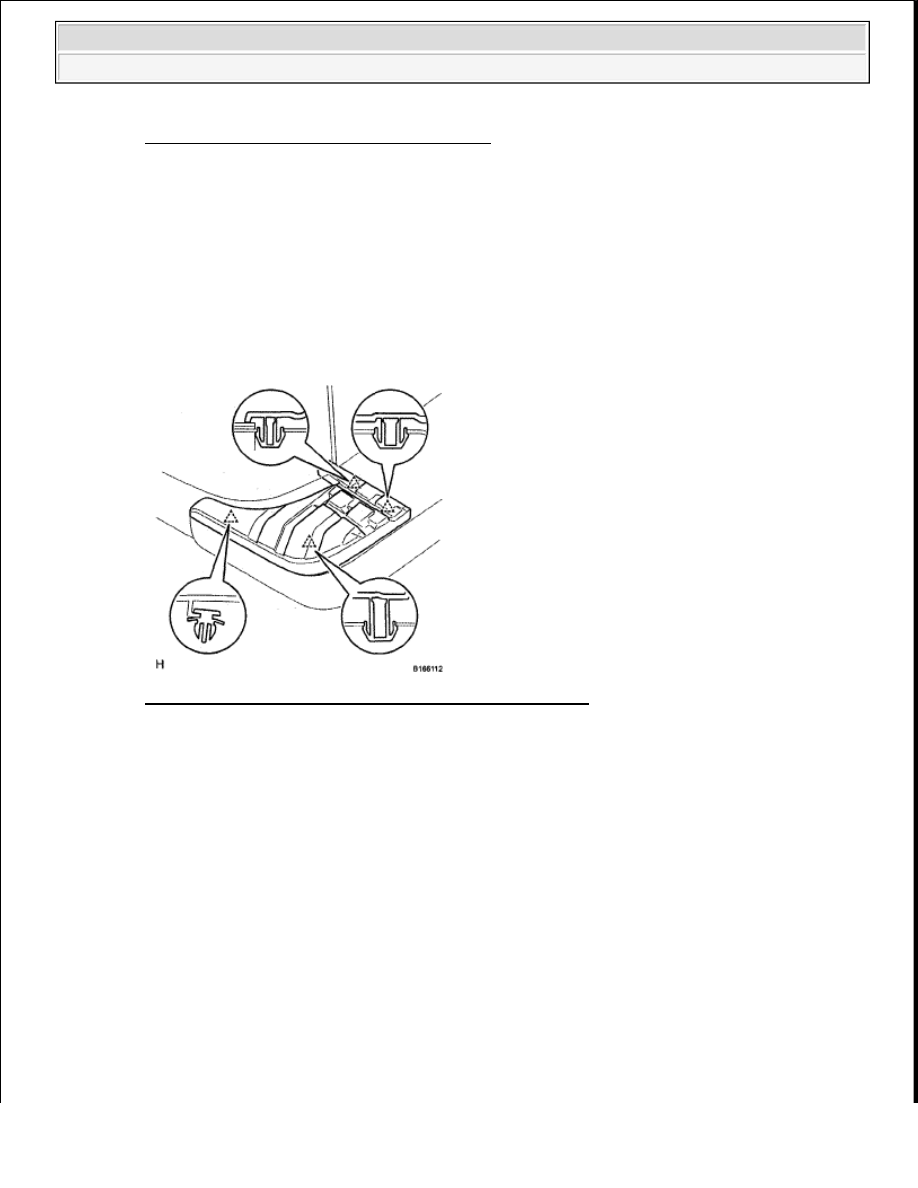

Fig. 102: Identifying Rear Bumper Plate Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Detach the clips from the backside of the rear bumper.

6. REMOVE REAR BUMPER PLATE RH

HINT:

Use the same procedures described for the LH side.

7. REMOVE REAR BUMPER BAR

a. w/ Intuitive Parking Assist System:

Disconnect the connectors and clamps shown in the illustration.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































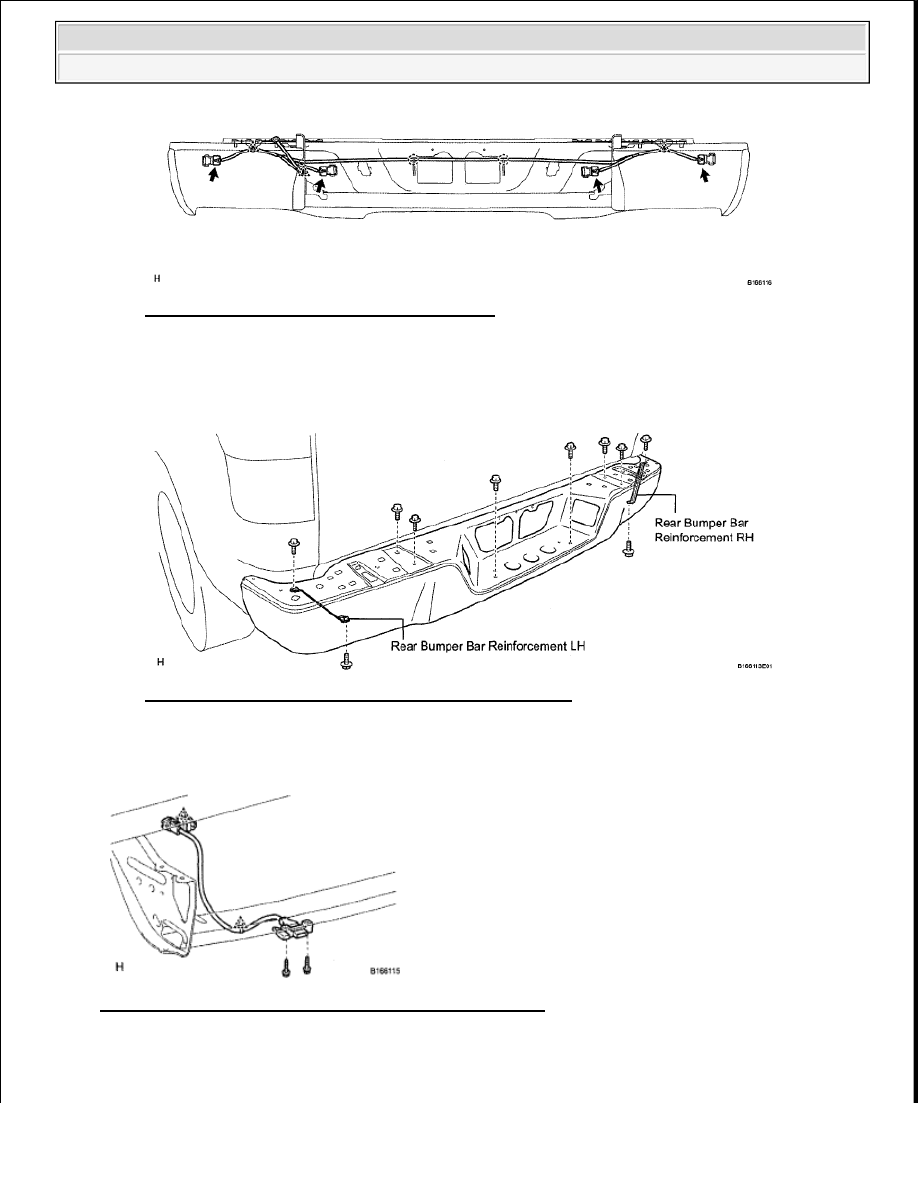

Fig. 103: Identifying Connectors And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 bolts and 2 bumper bar reinforcements.

c. Remove the 6 bolts and bumper bar.

Fig. 104: Identifying Bumper Bar Reinforcements Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE NO. 3 WIRE FRAME (w/ Trailer Towing System)

Fig. 105: Identifying No. 3 Wire Frame Clamps And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. for 4 Pin Type:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Remove the No. 3 wire frame.

1. Disconnect the connector.

2. Detach the 2 clamps.

3. Remove the 2 bolts and wire frame.

b. for 4 Pin and 7 Pin Type:

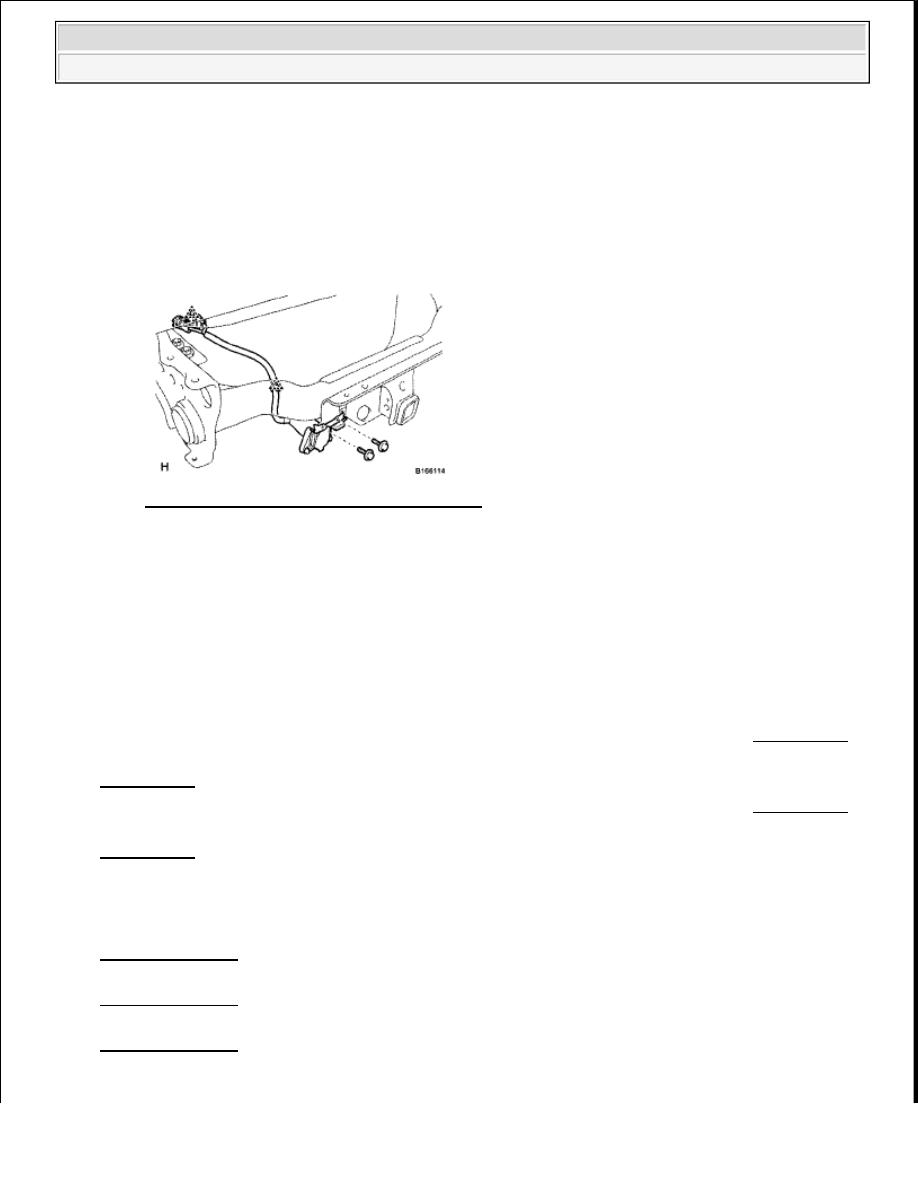

Fig. 106: Identifying Bolts And Wire Frame
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Remove the No. 3 wire frame.

1. Disconnect the connector.

2. Detach the 2 clamps.

3. Remove the 2 bolts and wire frame.

DISASSEMBLY

1. REMOVE NO. 1 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See REMOVAL )

2. REMOVE NO. 1 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

REMOVAL )

3. REMOVE NO. 2 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See REMOVAL )

4. REMOVE NO. 2 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

REMOVAL )

REASSEMBLY

1. INSTALL NO. 1 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

INSTALLATION )

2. INSTALL NO. 1 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See

INSTALLATION )

3. INSTALL NO. 2 ULTRASONIC SENSOR RETAINER (w/ Intuitive Parking Assist System) (See

INSTALLATION )

4. INSTALL NO. 2 ULTRASONIC SENSOR (w/ Intuitive Parking Assist System) (See



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































INSTALLATION )

INSTALLATION

1. INSTALL NO. 3 WIRE FRAME (w/ Trailer Towing System)

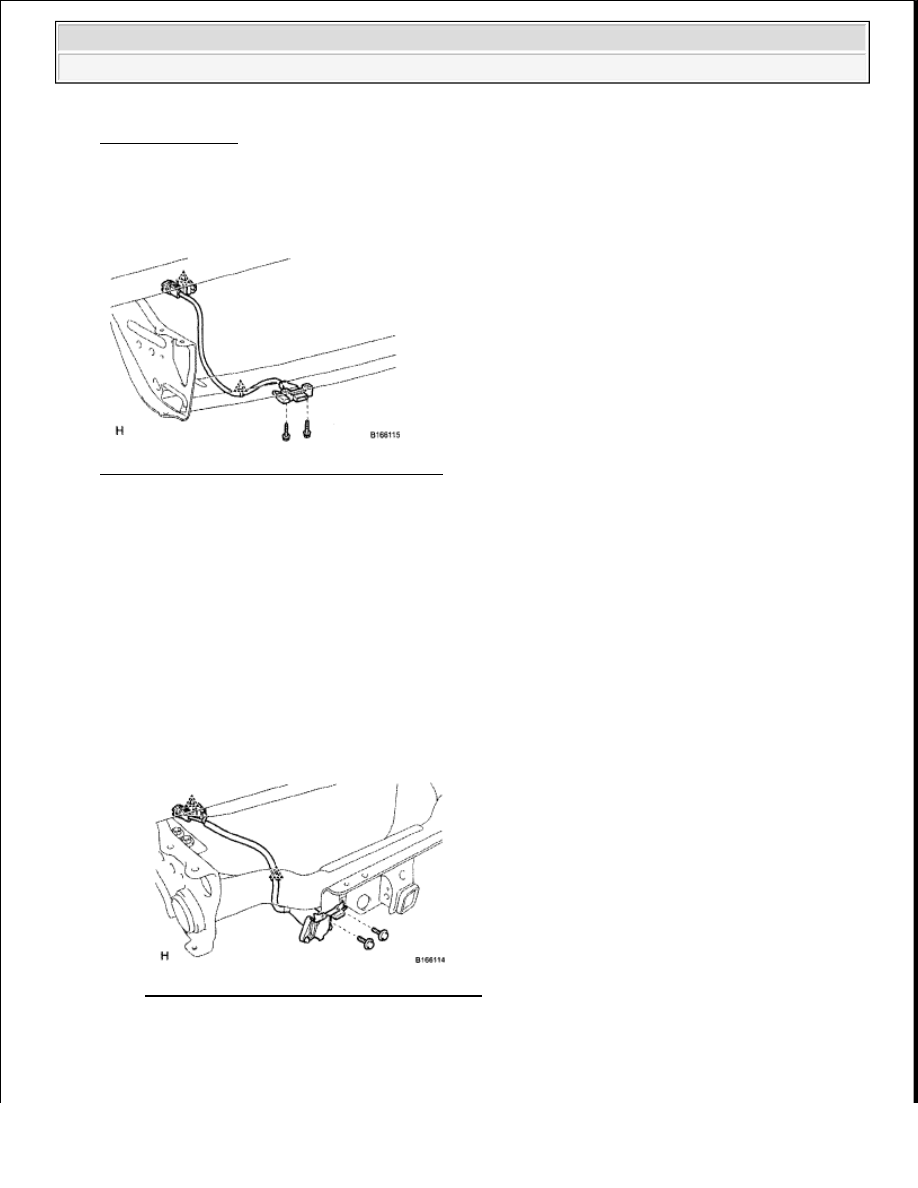

Fig. 107: Identifying Wire Frame With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. for 4 Pin Type:

Install the No. 3 wire frame.

1. Install the wire frame with the 2 bolts.

Torque: 8.3 N*m (85 kgf*cm, 73 in.*lbf)

2. Attach the 2 clamps.

3. Connect the connector.

b. for 4 Pin and 7 Pin Type:

Fig. 108: Identifying Bolts And Wire Frame
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Install the No. 3 wire frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
